用于GPS、GLONASS、Galileo和Compass的SiGe:C LNA MMIC
BGU7005 接收通知

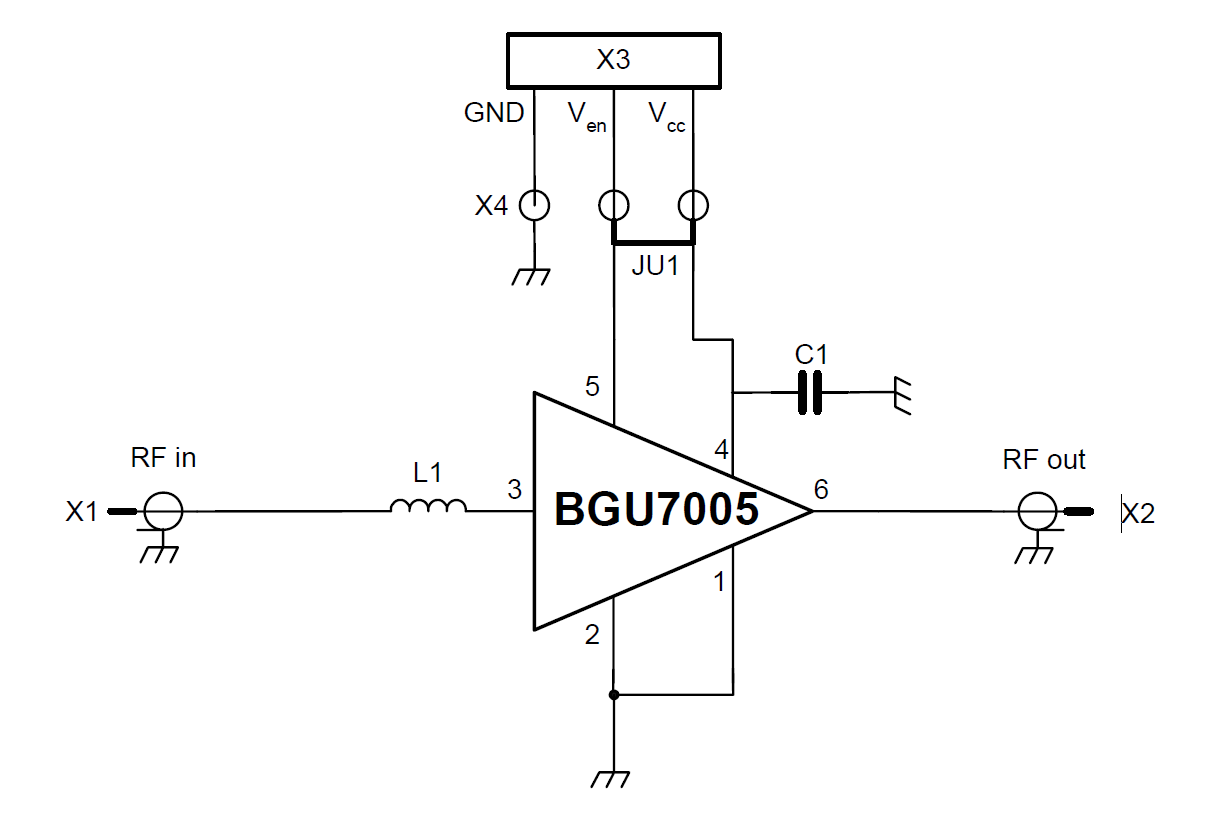

BGU7005是适合GPS接收器应用的一款低噪声放大器(LNA)，用的是塑料无引脚6-pin超小型SOT886封装。 BGU7005只需使用一个外部匹配电感和一个外部去耦电容。 对于不同无线电系统共存的现代手机，BGU7005可根据环境变化自动调整。该器件功耗低并且当手机中存在发射端的阻塞信号时仍然能够很好的工作低干扰功率下的该器件在噪声系数为0.85 dB时可实现16.5 dB的增益。对于手机burst发射造成的高干扰功率，该器件可临时增大其偏置电流从而提高灵敏度。
Outline 3d SOT886
产品详情
特征
- 覆盖整个GNSS L1频段，从1559 MHz到1610 MHz
- 噪声系数(NF) = 0.85 dB
- 增益：16.5 dB
- 高输入1 dB压缩点Pi(1dB)：−11 dBm
- 高频段外IP3i：9 dBm
- 电源电压：1.5 V至3.1 V
- 掉电模式下的电流损耗：小于1 uA
- 4.5 mA低电源电流时性能最佳
- 集成输出匹配
- 只需一个输入匹配电感和一个电源去耦电容
- 输入输出具有隔直功能
- 所有引脚均提供ESD保护(HBM > 2 kV)
- 可实现简易设计的集成式温度稳定型偏置
- 1 mm × 1.45 mm × 0.5 mm 小型6-pin无引脚封装
- 110 GHz转换频率 - SiGe:C技术
Target Applications
- LNA，用于智能手机中的GPS、GLONASS、Galileo和Compass（北斗）
- 平板电脑、个人导航设备、数码相机
- 数码摄像机、RF前端模块
- 完整GPS芯片组模块和防盗（笔记本电脑、ATM）
部件编号包含： BGU7005.
