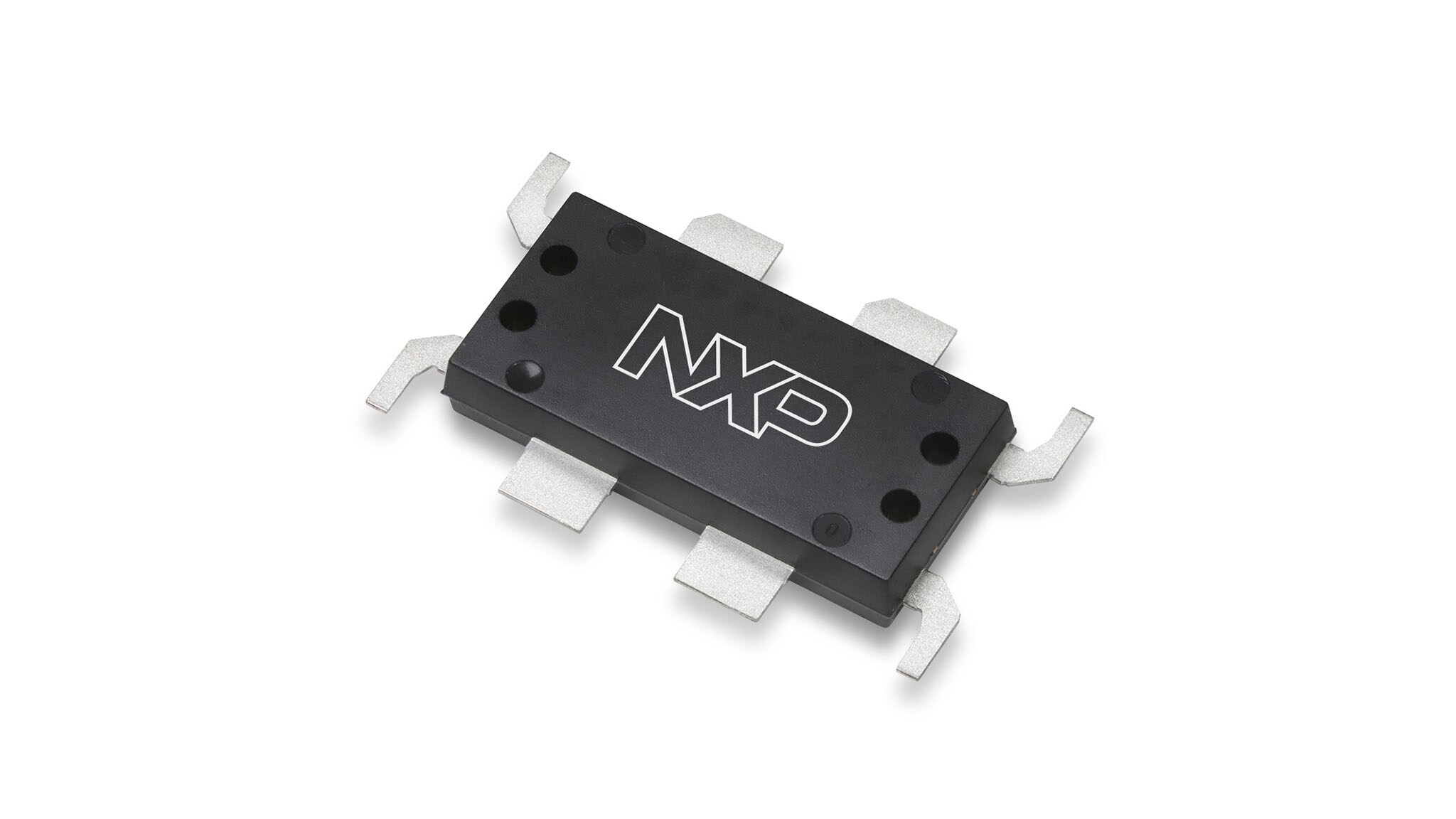

717-850 MHz，112 W平均值，50 V Airfast®射频功率GaN晶体管
产品详情
特性
- 高终端阻抗，支持出色的宽带性能
- 先进的高性能内部封装Doherty
- 利用新一代信号改进线性化误差矢量幅值
- 可承受极高的输出VSWR和宽带运行条件
- 塑料封装
- 符合RoHS规范
射频性能表
800MHz
典型Doherty单载波W-CDMA参考电路性能：VDD = 48Vdc，IDQA = 70mA，VGSB = –5.0Vdc，平均输出功率 = 112W，输入信号PAR = 9.9dB @ 0.01% CCDF。(1)| 频率 | Gps (dB) |
ηD (%) |
输出PAR (dB) |
ACPR (dBc) |
| 758MHz | 19.7 | 61.2 | 8.9 | -26.5 |
| 803MHz | 19.3 | 60.0 | 9.1 | -29.3 |
| 821MHz | 18.8 | 59.8 | 9.0 | -30.0 |
