BGU8309 GNSS LNA评估板
OM17017
接收通知
滚动图片以放大

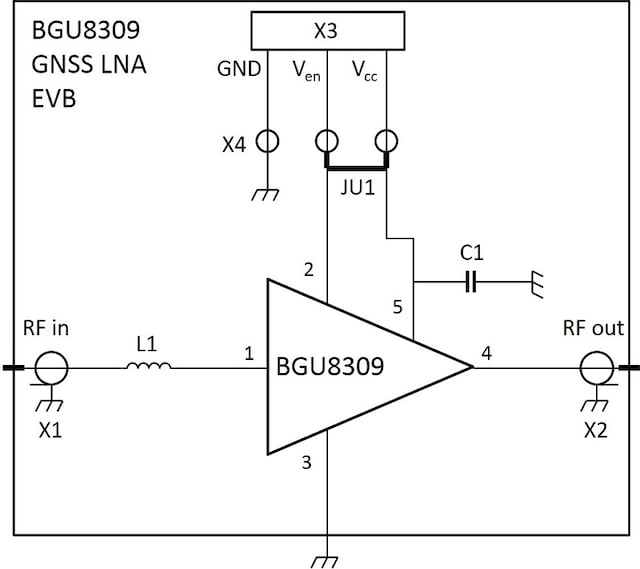

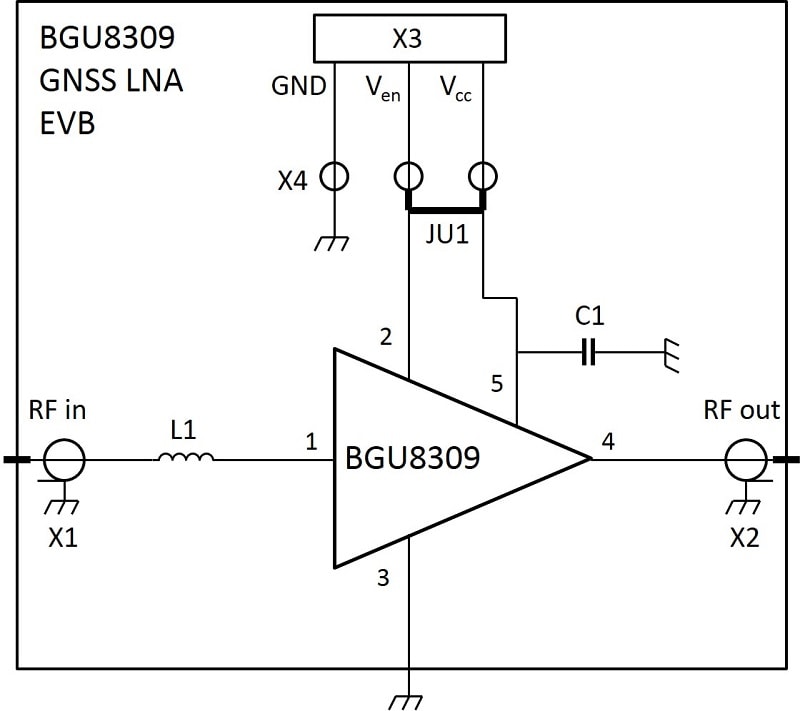

BGU8309 GNSS LNA evaluation board diagram

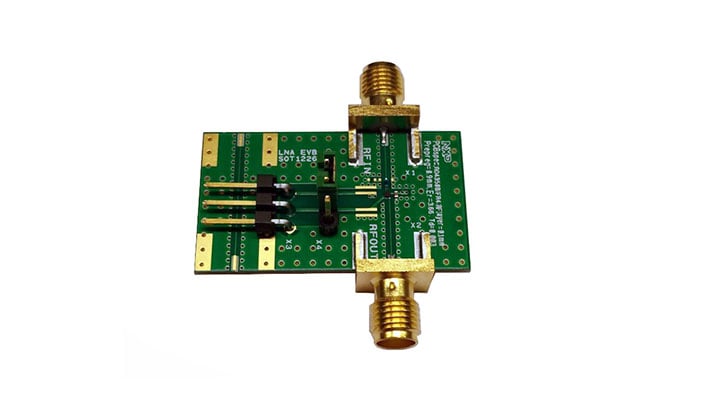

BGU8309 GPS LNA评估板简化了GPS应用的BGU8309 LNA的评估。该评估板支持测试器件性能,无需其他的支持电路。它完全装配有BGU8309输入串联电感和一个解耦电容。还配有两个SMA连接器,用于与射频测试设备的输入和输出连接。BGU8309可依靠1.5V至3.1V的单电源工作,消耗电流大约为3.8mA。
产品详情
特点
特性
主要特性
噪声系数(NF)=0.65dB
增益=17dB
高输入1dB压缩点:-9dBm
5dBm的高带外IP3
i
可实现简易设计的集成式温度稳定型偏置
集成输出匹配
180GHz转接频率——SiGe:C技术
尺寸
0.8mmx0.8mmx0.35mm;SOT1226-2
电源管理
覆盖从1559MHz到1610MHz的整个GNSS L1频段
电源电压范围:1.5V至3.1V
在3.8mA的低电源电流时性能卓越
掉电模式耗电电流<1µA
对所有引脚提供ESD防护(HBM>2kV)
只需一个输入匹配电感和一个电源解耦电容
解耦了输入和输出DC
