BGU7258 WLAN LNA评估板

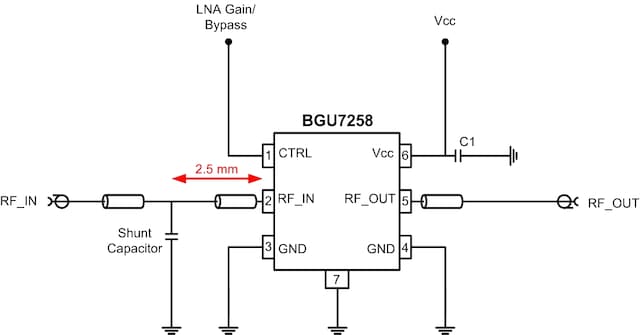

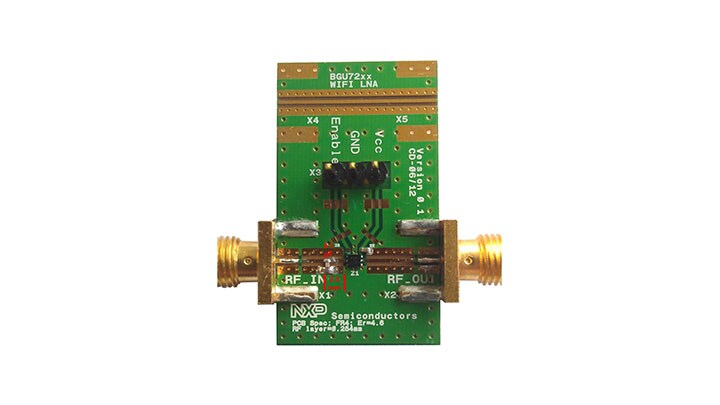

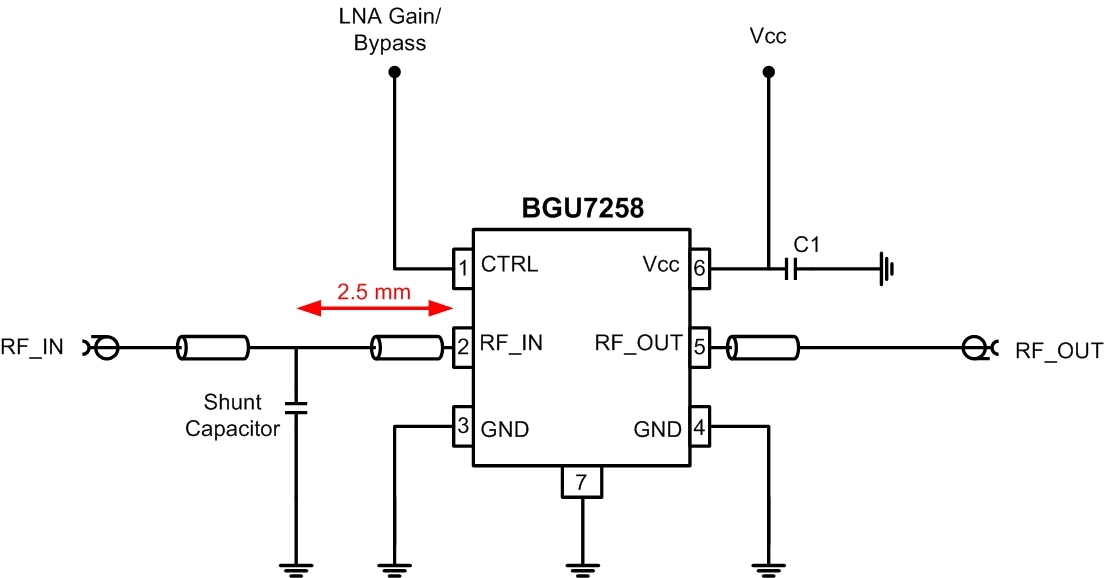

5GHz WiFi LNA评估板可简化对BGU7258应用的评估。该评估板支持测试器件性能，无需其他的支持电路。它完整装配了BGU7258 MMIC，并包含4.7nF直流解耦电容和0.3pF输入匹配电容。还配有两个SMA连接器，用于与射频测试设备的输入和输出连接。评估板上提供一根50Ω的“直通线”，这样如果用户希望验证射频连接器和地共面波导损耗，则可以去除嵌入。
BGU7224可依靠3.0V至3.6V的单电源工作，消耗电流大约为13mA。
产品详情
支持的器件
射频
旧型号射频低中功率放大器
- BGU7258: 5 GHz ISM SiGe:C Low-Noise Amplifier MMIC with Bypass
特性
主要特性
- BGU7258针对5GHz ISM频段进行了优化：
- 完全集成的高性能低噪声放大器，内置旁路
- 集成式并行2.4GHz陷波滤波器和温度稳定型偏置网络
- 高IP3i，低EVM
- 所有引脚均提供2kV（HBM）的高ESD保护
- 超小型，0.5mm间距，1.6x1.6x0.5mm3 QFN型封装，260⁰C时符合MSL 1
- 符合欧盟2002/95/EC有害物质限制（RoHS）指令，遵循恩智浦的RHF-2006指示D（深绿色）
电源管理
- 1.6dB的出色噪声系数，电流消耗为13mA
- 工作时采用3.0V至3.6V单电源供电
