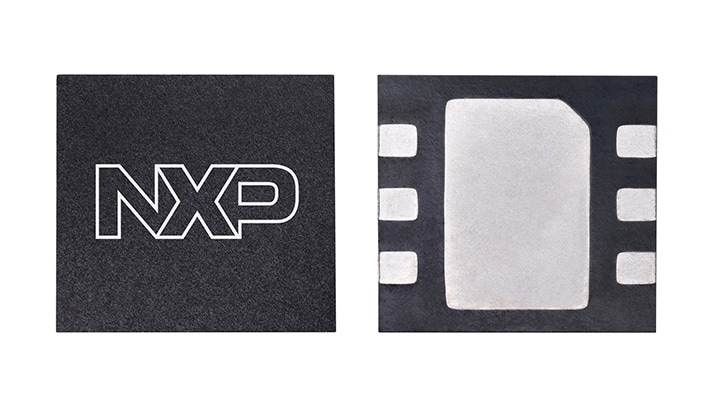

3400-4000 MHz, 5.4 W平均值, 48 V Airfast®射频功率GaN晶体管
A5G38H045N 接收通知
这款5.4 W非对称Doherty GaN射频功率晶体管专为3400到4000 MHz频率且需要宽瞬时带宽的移动通信基站应用而设计。
该部件的特征参数和性能适用于运行在3400–4000 MHz频段的应用。如果将该部件用于工作频率超出该范围的应用，则无法保证其性能。
产品详情
功能
- 高终端阻抗，支持出色的宽带性能
- 利用新一代信号改进线性化误差矢量幅值
- 可承受极高的输出VSWR和宽带运行条件
- 适用于复杂度低的模拟或数字线性化系统
- 优化用于5G基站mMIMO有源天线系统
- 符合RoHS规范
射频性能表
3700-3980 MHz
典型Doherty单载波W-CDMA参考电路性能：VDD = 48 Vdc，IDQA = 35 mA，VGSB = –4.2 Vdc，平均输出功率 = 5.4 W，输入信号PAR = 9.9 dB @ 0.01% CCDF。(1)| 频率 | Gps (dB) |
ηD (%) |
输出PAR (dB) |
ACPR (dBc) |
| 3700 MHz | 15.5 | 52.0 | 8.0 | -29.1 |
| 3840 MHz | 14.9 | 50.8 | 8.4 | -30.7 |
| 3980 MHz | 14.2 | 50.3 | 8.7 | -32.3 |
