3400-3800MHz, 31dB, 10W（平均值）Airfast®功放模块
A5M36TG040-TC 接收通知

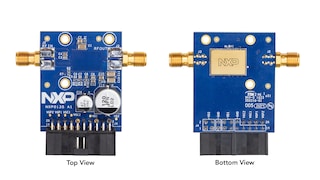

A5M36TG040−TC是完全集成的Doherty功率放大器模块，适用于要求小规格、高性能的无线基础设施应用。它适用于mMIMO系统、室外小型小区和低功耗射频拉远应用。该成熟的LDMOS和GaN功率放大器专为TDD LTE和5G系统而设计。
产品详情
特性
- 2级模块解决方案，包括作为驱动器的LDMOS集成电路和GaN末级放大器
- 先进的高性能内部封装Doherty
- 热通路与电气/焊接连接通路分离，以增强散热效果
- 完全匹配（50欧姆输入/输出，直流阻塞）
- 适用于复杂度较低的数字线性化系统
- 减少存储效应，提高线性化误差向量幅度
- 符合RoHS规范
部件编号包含： A5M36TG040-TC.
射频性能表
3400–3800MHz
LTE典型性能：Pout=10W（平均值）, VDC1=VDP1=5Vdc，VDC2=VDP2=48Vdc，1个20MHz LTE，输入信号PAR=8dB， CCDF概率为0.01%。(1)
| 载波中心频率 | 增益(dB) | ACPR(dBc) | PAE(%) |
| 3410MHz | 31.0 | –27.7 | 42.9 |
| 3600MHz | 31.2 | –28.2 | 46.9 |
| 3790MHz | 31.0 | –31.7 | 45.4 |
