A5M34TG040-TC 3300-3670 MHz, 31 dB, 10.7 W Avg Data Sheet[A5M34TG040-TC]

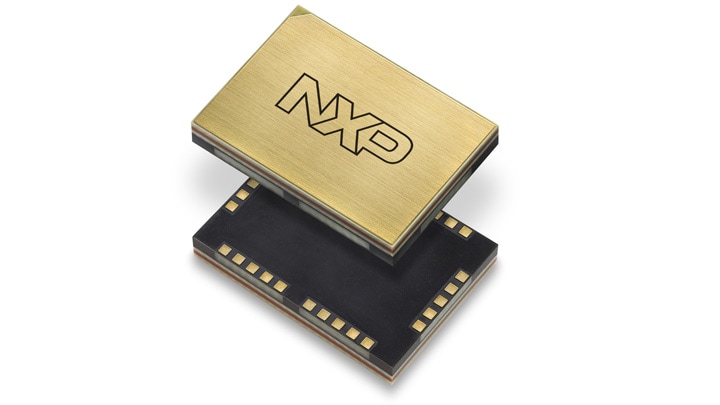

3300-3670MHz,31dB,10.7W（平均值）Airfast®功放模块
产品详情
特性
- 2级模块解决方案，包括作为驱动器的LDMOS集成电路和GaN末级放大器
- 先进的高性能内部封装Doherty
- 热通路与电气/焊接连接通路分离，以增强散热效果
- 完全匹配（50欧姆输入/输出，直流阻塞）
- 适用于复杂度较低的数字线性化系统
- 减少存储效应，提高线性化误差向量幅度
- 符合RoHS规范
射频性能表
3300–3670MHz
典型LTE性能：Pout=10.7W（平均值），VDC1=VDP1=5Vdc，VDC2=VDP2=48Vdc，1×20MHz LTE，输入信号PAR=8dB @ 0.01% CCDF。(1)
| 载波中心频率 | 增益(dB) | ACPR(dBc) | PAE(%) |
| 3310MHz | 31.2 | –30.7 | 42.1 |
| 3500MHz | 31.0 | –30.8 | 46.0 |
| 3660MHz | 30.7 | –31.4 | 48.0 |
