BGU8L1UK LTE LNA评估板

OM7897
正常供应

滚动图片以放大

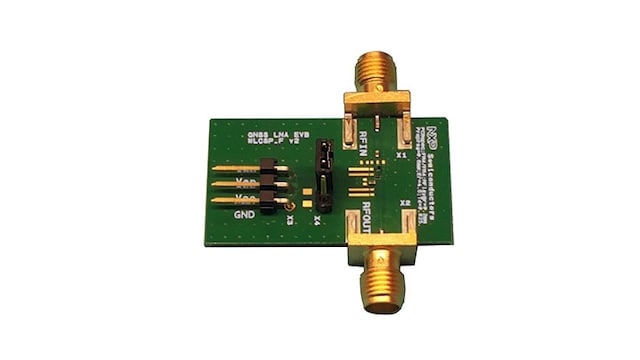

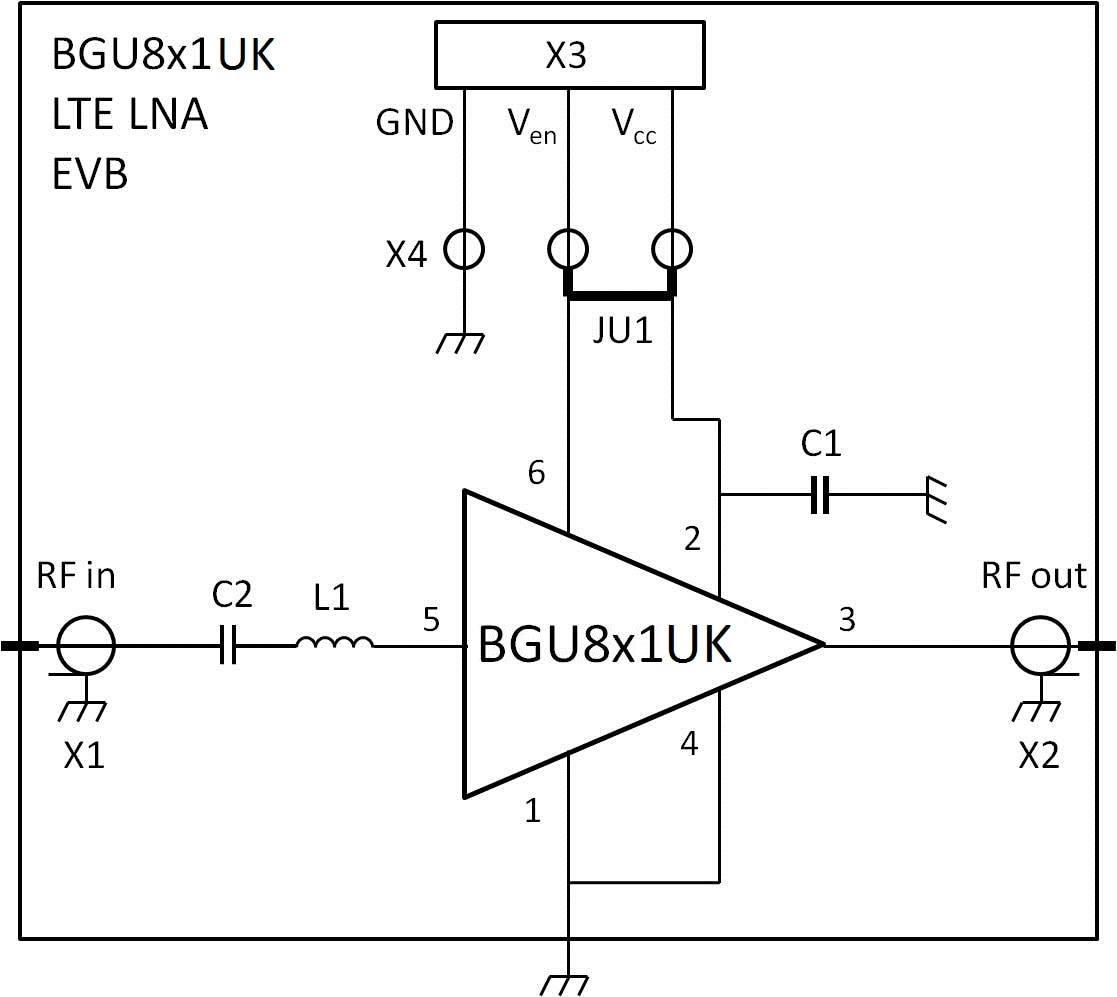

BGU8L1UK LTE LNA评估板简化了对LTE应用的BGU8L1UK LNA评估。该评估板支持测试器件性能，无需其他的支持电路。该评估板完全装配有BGU8L1UK、输入串联电感、输入直流阻断电容和去耦电容。还配有两个SMA连接器，用于与射频测试设备的输入和输出连接。BGU8L1UK可依靠1.5V至3.1V的单电源工作，消耗电流大约为4.6mA。

产品详情

特性

主要特性

  • 噪声系数(NF)=0.70dB
  • 可实现简易设计的集成式温度稳定型偏置
  • 集成输出匹配
  • 180GHz转接频率——SiGe:C技术

电源管理

  • BGU8L1UK优化用于728MHz至960MHz频率。
  • 电源电压范围：1.5V至3.1V
  • 4.6mA极低电源电流时性能最佳
  • 关闭模式耗电电流<1µA
  • 解耦了输入和输出DC
  • 对所有引脚提供ESD防护（HBM>2kV）
  • 只需一个输入匹配电感、输入直流阻断电容和一个电源解耦电容

连接

  • 增益=16dB
  • 高输入1dB压缩点：-6dBm
  • 2dBm的高带外IP3i

尺寸

  • 0.65mmx0.44mmx0.2mm；0.22mm间距

购买选项

OM7897-Image

点击展开

  • OM7897
    正常供应

  • BGU8L1UK LTE LNA evaluation board.

    • 防静电包装中的BGU8L1UK LNA评估板
  • 数量为 1
