Name: 基于S32R41 EVB和TEF82xx CAB的S32R41和TEF82xx开发平台
Price: 1400.00 USD

滚动图片以放大

S32R41和TEF82xx开发平台提供基于S32R41评估板(EVB)和TEF82xx客户天线板(CAB)的示例软件项目，旨在帮助用户快速轻松地开始雷达开发。它集成了多个恩智浦软件组件，包括auto zephyr BSP、雷达SDK(RSDK)、实时驱动程序(RTD)、平台间通信框架(IPCF)、安全软件框架(SAF)。

产品详情

框图

S32R41+TEF82开发平台

获取框图PDF

支持的器件

接口

3.3V/5V IO CAN收发器

TJA1043: 具有待机与休眠模式的高速CAN收发器

汽车以太网PHY

TJA1103: TJA1103，符合ASIL B安全标准的汽车以太网100BASE-T1 PHY收发器

电源管理

安全SBC

FS86: 域控制器的安全系统基础芯片，符合ASIL B和D等级

PMIC

PF5103: 面向汽车应用的多通道（5通道）PMIC：3个LVBUCK和2个LDO，符合ASIL-B/D安全等级

处理器和微控制器

S32R雷达微控制器

S32R41: 面向高分辨率雷达的S32R41高性能处理器

射频

雷达收发器和SoC

TEF82xx: 完全集成的77Ghz RFCMOS汽车雷达收发器

特性

一般特性

S32R41雷达MPU
单12V外部电源输入以及由恩智浦电源管理IC（PMIC）解决方案提供的必要EVB和MCU电压
电源可通过2.1mm圆柱形电源插口输送至EVB。如有必要，支持12V车内工作。
主电源开关和稳压器状态LED
灵活的MCU时钟选项，允许通过适配器板（通过MIPI-CSI0连接器）或40MHz EVB时钟振荡器电路提供外部时钟。焊盘允许在这些外部时钟之间进行选择。
通过板载开关选择启动模式

存储器

64Mb (16MB)串行NOR Flash存储器
1Kb EEPROM，通过I²C连接到MCU

连接

标准20引脚Arm JTAG调试连接器和34引脚Nexus Aurora连接器
RGMII Gb以太网物理接口IC，带RJ45连接器
RMII/MII 100Mb以太网物理接口IC，带matenet连接器
两个高速接头，用于直连TEF820X CAB板
所有MCU信号通过一组按端口顺序排列的间距为0.1英寸的接头接入
两个CAN-FD接口
UART转Micro USB接口
两个用户开关，4个用户LED，可自由连接
64x102字符LCD，带有DSPI接口(DSPI0)
用户复位开关，带复位状态LED

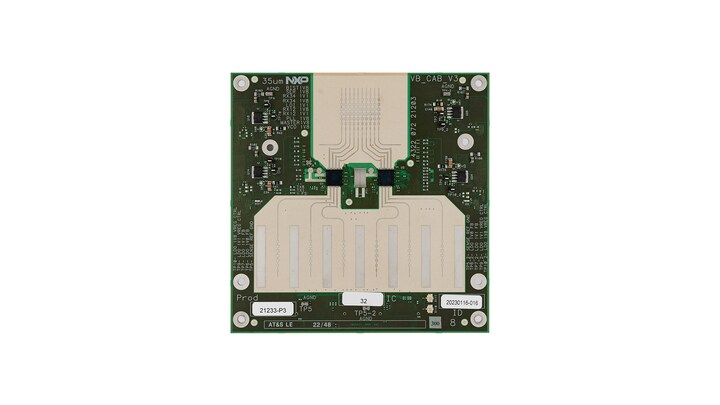

TEF82xx客户天线板(CAB)

双TEF82xx射频前端板通过不同的MIPI-CSI2/SPI联合连接器。通过跳线配置自由选择两种不同的前端
RF RX/TX通道连接至6Tx x 8Rx天线阵列
适合78GHz操作

购买选项

点击展开

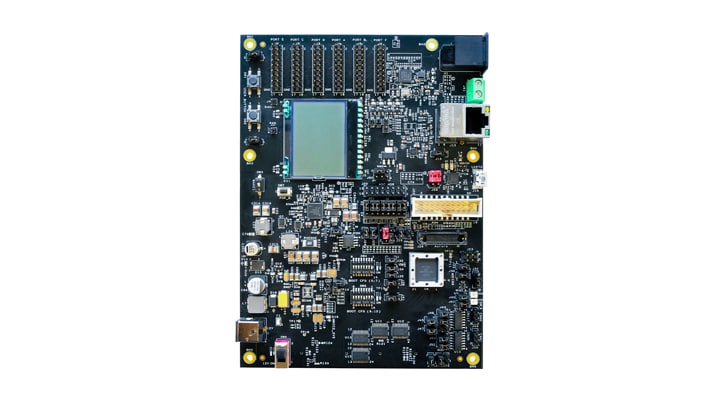

S32R41-EVB
S32R41 Evaluation Board.
套件包含：
- S32R41-EVB处理器板
- 电源

CNY10,055.50
数量为 1
- 供货情况: 有货
- 库存: 15
- 运单: 正常情况下 1-2个工作日内发货

从恩智浦处购买

点击展开

VB-CAB-V3
S32R41 and TEF82xx Development Platform Based on S32R41 EVB and TEF82xx CAB.
套件包含：
- TEF82xx客户应用板
- 快速入门指南

CNY14,365.00
数量为 1

文档

快速参考文档类别.

设计资源

软件

1 软件文件

^{模拟及建模工具}
Automotive SW - S32R41 Standard Software - S32R41 + TEF82xx Development Platform

Development Platform Software Package, that helps you get started with S32R41 + TEF82xx Kit

FLEXERA版本 1Aug 8, 2023 09:52:001 KBS32R41-STANDARD-SW

下载

注意: 推荐在电脑端下载软件，体验更佳。
