MCF521XX_32位微控制器(MCU) | NXP 半导体

MCF521xx系列拥有广泛的串行接口产品（最多3个通用异步接收器/发射器(UART)、1个串行外设接口(SPI)和两个I2C），允许开发功耗敏感的高性能应用，对于这些应用而言，连接和易于集成到各种系统是非常关键的特性。

MCF521xx系列产品基于经济实惠的低功耗ColdFire^® V2内核（3.3V CPU中频率高达80 MHz，性能高达76MIPS）。如果需要更多连接，则MCF5221x系列提供USB OTG模块

产品详情

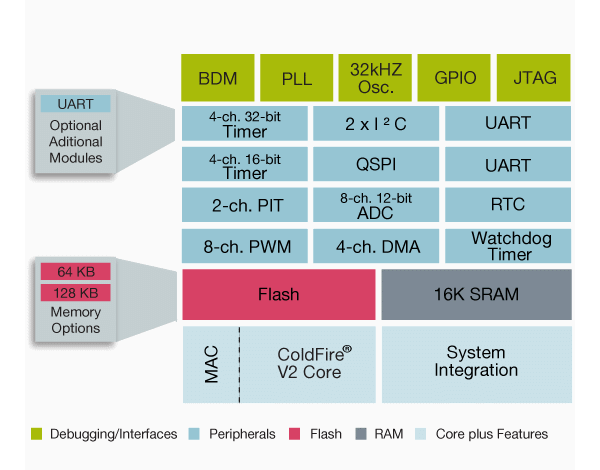

框图

ColdFire MCF521XX微控制器框图

ColdFire MCF521XX Microcontroller Block Diagram

获取框图PDF

特性

在66至80MHz频率上时，ColdFire^® V2 内核的性能可达76 (Dhrystone 2.1) MIPS
闪存：64-128KB
RAM (最高)：16KB
集成外设：
- 模数转换器(ADC)：8通道，12位
- 两个I²C
- 3个UART
- 56个通用输入/输出(GPIO) (最多)
- 4个定时器
本产品包含在恩智浦^®产品长期供货计划中，自推出后至少保证10年供货

文档

快速参考文档类别.

1-5 / 17 文件

^参考手册
ColdFire^® ® Family Programmer’s - Reference Manual亮点

PDF版本 3Mar 8, 20051.7 MBCFPRM英语
^数据手册
MCF52110 ColdFire^® Microcontroller, Supports MCF52110 and MCF52100 - Data Sheet亮点
PDF版本 1Mar 30, 20111.1 MBMCF52110英语
适用产品
^简介
MCF521xx - Fact Sheet亮点

PDF版本 0Apr 16, 2007132.4 KBMCF521XXFS英语
^勘误表
MCF52110 ColdFire^® Integrated Microcontroller Reference Manual Errata亮点

PDF版本 2Aug 12, 2011157.2 KBMCF52110RMAD英语
^参考手册
MCF52110 ColdFire^® ® Integrated Microcontroller - Reference Manual亮点

PDF版本 2Mar 30, 20112.7 MBMCF52110RM英语
^数据手册
MCF5213 ColdFire^® Microcontroller - Data Sheet
PDF版本 3Aug 1, 20101.0 MBMCF5213EC英语
适用产品
^应用笔记
采用TWR-LCD电路板显示eGUI

PDF版本 01.7 MBAN4452中文, 英语
^应用笔记
General soldering Temperature Process Guidelines

PDF版本 1Aug 16, 2017281.6 KBAN3300英语
^应用笔记
AN4752: FreeMASTER Usage, Serial Driver Implementation – Application Note

PDF版本 0May 31, 20132.2 MBAN4752英语
请登录
^应用笔记
AN1902: Assembly Guidelines for QFN and SON Packages Application Note

PDF版本 9.0Mar 30, 20219.3 MBAN1902英语
^应用笔记
Downloading an s19 file Using the EzPORT Module on the MCF521x ColdFire^®® Microcontroller

PDF版本 0Jul 13, 2009107.5 KBAN3897英语相关文件: AN3897SW
^应用笔记
AN4753: Rational ClearCase Use in CodeWarrior 10.3 – Application Note

PDF版本 0May 30, 2013477.3 KBAN4753英语
^勘误表
MCF52110 Chip Errata

PDF版本 6Jul 16, 2015187.3 KBMCF52110DE英语
^简介
MCF52110 Ultra-Low End Machine Vision Application - Fact Sheet

PDF版本 0Apr 16, 2007530.3 KBMCF52110APPFS英语
^产品简介
MCF52110 ColdFire^® ® Integrated Microcontroller - Product Brief

PDF版本 0Apr 17, 2007172.8 KBMCF52110PB英语
^{产品变更通知}
Copper Wire Conversion for Microcontroller and Microprocessor Devices

HTM版本 0May 20, 2014311.5 KBPCN16235英语
^选型指南
32-bit ColdFire MCU and MPU Product Summary Page

PDF版本 17Sep 21, 2011442.7 KBBRCOLDFIRESUM英语

设计资源

硬件

1-5 / 6 硬件

^{仿真器、探测器和编程器}
USB ColdFire Multlink亮点

USBMLCF
^{评估/开发板与系统}
MCF52210 Demonstration Board亮点

M52210DEMO
^{评估/开发板与系统}

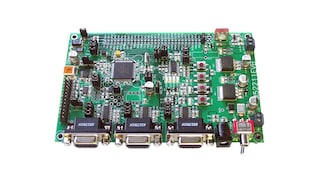

MCF52211评估板亮点

M52211EVB
其他可用硬件. 查看我们的精选合作伙伴解决方案.
^{仿真器、探测器和编程器}
Universal Multilink FX高速开发接口

U-MULTILINK-FX
^{仿真器、探测器和编程器}
ColdFire^® Flash Programmer (Cfflasher)

CFFLASHER
^{评估/开发板与系统}
MPC5646C器件和目标适配器

MPC5646C-DB

1-5 / 6 硬件

^{硬件测试配件和调试器}
USB Multilink Universal FX

Multilink Universal FX is a high-speed,BDM/JTAG debug probe for Kinetis, LPC, S32, MPC5xxx, MPC5xx/8xx, ColdFire, HC(S)12(X), S12Z, HCS08, RS08, DSCdevices. Supports SWO ...

By P & E Microcomputer Systems, Inc Gold 合作伙伴
^{硬件测试配件和调试器}
CYCLONE LC

Production programmer. Models support high-speed, low-cost, in-circuit flash programming, debugging, & test of many NXP 8-/16-/32-bit systems. Stand-alone or host-control...

By P & E Microcomputer Systems, Inc Gold 合作伙伴
^{硬件测试配件和调试器}
USB Multilink Universal

USB Multilink Universal is an all-in-one BDM/JTAG debug probe Kinetis, LPC, i.MX RT, S32, HCS08, HC(S)12(X), S12Z, RS08, ColdFire V1/+V1, ColdFire V2-4, MPC5xxx, DSC. Sup...

By P & E Microcomputer Systems, Inc Gold 合作伙伴
^{硬件测试配件和调试器}
Green Hills Probe

High speed on-chip download, run control and trace.

By Green Hills Software Platinum 合作伙伴
^{硬件测试配件和调试器}
CYCLONE FX

Advanced Cyclone programmer. Models support high-speed in-circuit flash programming, debug, and test of many NXP 8-/16-/32-bit MCUs. Enhanced speed/security/storage. Sta...

By P & E Microcomputer Systems, Inc Gold 合作伙伴
^{硅设备/组件}
NOR Flash

Micron manufactures a wide range of NOR Flash products, including Serial and quad SPI, Industry standard Parallel NOR flash and high performance parallel NOR Flash suppor...

By Micron Gold 合作伙伴

查找支持此产品的所有合作伙伴，请参阅合作伙伴市场.

工程服务

如需恩智浦直接支持，请参阅工程服务.

4 工程服务

^{独立设计公司(IDH)}
硬件/软件工程服务

By Arcturus Networks GoldHQ: Toronto, 加拿大支持地区: Americas
^{独立设计公司(IDH)}
Hardware Engineering Services

By Dornerworks Ltd. GoldHQ: Grand Rapids, 美国支持地区: 美洲
^{独立设计公司(IDH)}
Hardware/Software development and testing

By FPT Software GoldHQ: Hanoi, 越南支持地区: 亚洲, 美洲
^{独立设计公司(IDH)}
软件开发服务

By Embedded Access Inc. GoldHQ: Kanata, 加拿大支持地区: 美洲

查找支持此产品的所有合作伙伴，请参阅合作伙伴市场.

培训

4 培训

^点播培训
DO-178C & Multicore

3 day Rapita Systems Registered 合作伙伴

^点播培训
RTCS TCP/IP Stack

1 day Embedded Access Inc. Gold 合作伙伴

^点播培训
Custom Consultation

1 day Embedded Access Inc. Gold 合作伙伴

^点播培训
MQX RTOS

2 day Embedded Access Inc. Gold 合作伙伴
