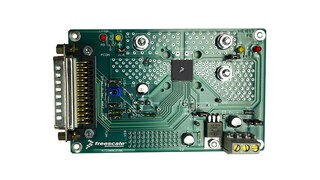

评估/开发板与系统评估套件 - 33988，双8mOhm高边开关亮点
-

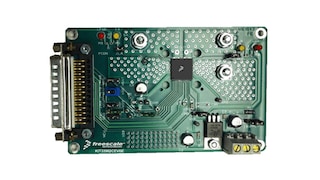

评估/开发板与系统评估套件 - 33982，单通道2mOhm高边开关亮点
-

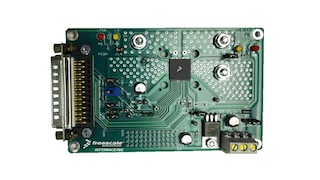

评估/开发板与系统评估套件 - 33984，双4mOhm高边开关亮点
12 V多用途低导通电阻eXtreme开关
MC12XS2 接收通知
恩智浦®12XS2系列eXtreme开关由单高边或双高边配置的超低RDSON器件构成，用于取代电源管理应用和DC电机控制中的机电式继电器或分立器件。
- 它专为恶劣的环境而设计，拥有自恢复功能。
- 适用于具有高浪涌电流的负载，以及电机和所有类型的电阻性和电感性负载。
- 编程、控制和诊断通过串行外设接口完成。
- 输出的交替和脉宽调制(PWM)控制有一个专用的并行输入。

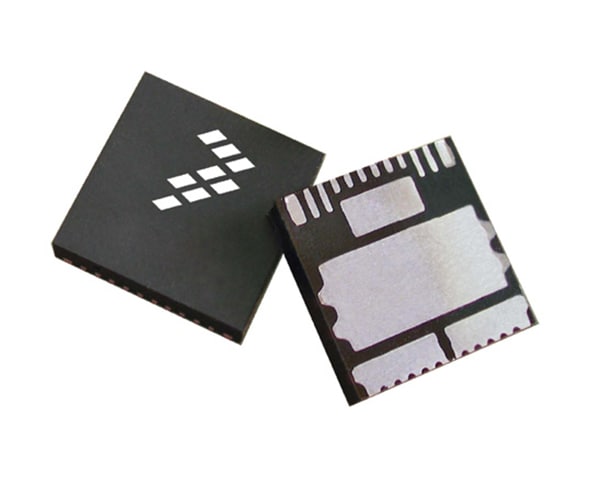

- 采用功率增强型16引脚PQFN、12x12 mm封装。
产品详情
功能
MC33981
- 工作电压范围为6.0 V至27 V，睡眠电流< 5.0 μA，扩展模式下电压为4.5 V
- 40 A连续电流容量
- 高达60 kHz的PWM功能， 具有5%到100%的占空比
- 通过外部电容进行压摆率控制
- 过流和过热保护、欠压关断和故障报告
- 反向电池保护

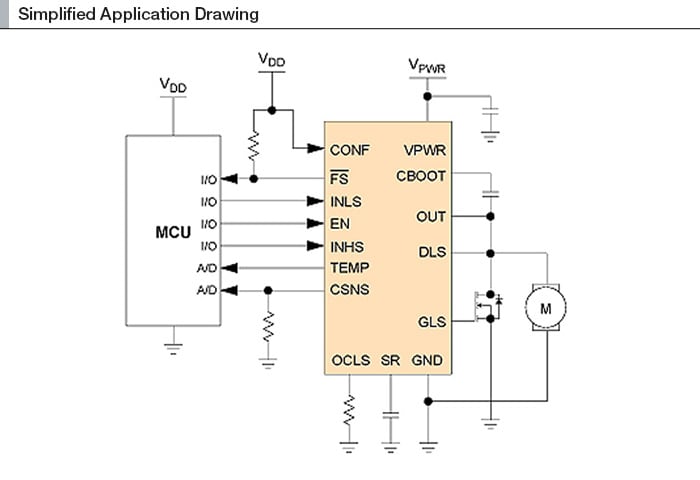

- 用于外部低边N沟道MOSFET的栅极驱动信号，具有保护功能
- 输出电流监控
- 温度反馈
MC33982/984/988
- 工作电压范围为6.0 V至20 V，睡眠电流<5.0 μA，扩展模式下电压范围为4.0 V至28 V
- 高达40 A的稳态电流容量
- 8.0 MHz 16位3.3 V和5.0 V SPI控制和状态报告，带有菊花链功能
- 可编程过流跳闸阈值及过热保护、欠压关断和故障报告
- 增强型16 V反向电池保护
- 输出电流监控
- 通过硬件实现的看门狗和可配置的故障安全模式
产品长期供货计划
- 该产品包含在恩智浦产品长期供货计划中，为您的嵌入式设计确保产品的供货稳定性。MC33982 (MC12XS2)、MC33984 (MC12XS2)和MC33988 (MC12XS2)包含在15年产品长期供货计划中
对比表
12XS2
| 产品 | 数据手册 | 输出数量 | 导通电阻(mOhm) | 封装 | 推荐工具 |
| MC33981 | Datasheet [English] | 单 | 1 x 4.0 | PQFN 16 | - |
| MC33982 | Datasheet [English] | 单 | 1 x 2.0 | PQFN 16 | KIT33982CEVBE |
| MC33984 | Datasheet [English] | 双 | 2 x 4.0 | PQFN 16 | KIT33984CEVBE |
| MC33988 | Datasheet [English] | 双 | 2 x 8.0 | PQFN 16 | KIT33988CEVBE |
