PT2000 Evaluation Kit with KL25Z for 4/6 Cylinder

KITPT2000FRDM6C

滚动图片以放大

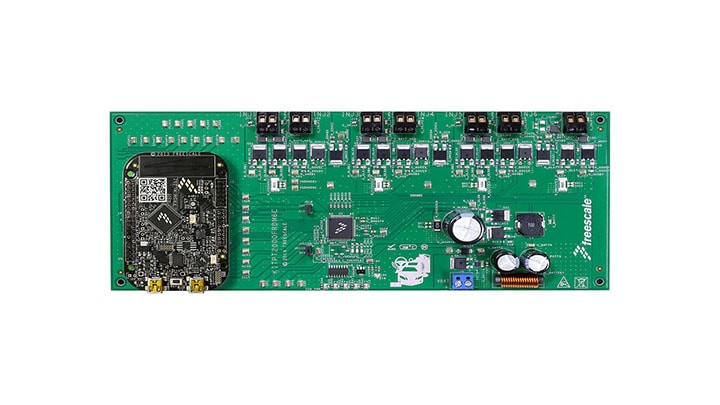

KITPT2000FRDM6C评估板(EVB)可让您练习使用PT2000直喷预驱动器电路的所有功能。借助用作SPIdongle的Freedom电路板FRDM-KL25Z，PC可通过USB与EVB通信。恩智浦 SPIGen (版本7.0及更高)程序针对PT2000 SPI端口提供用户界面，可让用户为代码RAM和数据寄存器编程，向IC发送命令以及从IC接收状态信息。

产品详情

选择区域:

支持的器件

电源管理

动力和发动机控制

  • PT2000: 面向电磁控制的可编程栅极驱动器

特征

KITPT2000FRDM6C

  • PT2000可编程电磁预驱电路
  • 面向SPI通信和IO控制的FRDM-KL25Z
  • 电源调适电路
  • 用于控制4/6个喷油器和1个燃油泵的外部MOSFET
  • +12 V VBAT电源，为两个内部稳压器(VCCP和VCCP2.5)提供电源
  • DC-to-DC control

PT2000

  • 电池电压范围，5.5 < VBATT < 72 V
  • 预驱动器工作电压最高为72 V
  • High side/low side predrive PWM capability up to 100 KHz
  • 所有预驱动器都有4个可选的压摆率
  • 12个可选的预定义VDS/VSRC监控阈值
  • 用于保护微代码的加密功能
  • 集成式1.0 MHz备用时钟
  • 喷射结束检测

购买选项

  • KITPT2000FRDM6C

  • KITPT2000FRDM6C.

    • KITPT2000FRDM6C硬件
    • FRDM-KL25Z硬件(预编程)
    • 线缆，USB A-M至B-M mini (2)
    • 快速参考指南
  • CNY2,801.18
  • 数量为 1

文档

快速参考 文档类别.

筛选

4 文件

设计资源

选择区域:

软件

筛选

4 软件文件

  • BSP、驱动程序和中间件

    KITPT2000-KL25Z Evaluation/Development Boards and Systems

    ZIP版本 1.1Oct 5, 2015 00:00:0028.4 KBKITPT2000-KL25Z-EVBS
    请登录
    下载
  • 库

    KITPT20000FRDM6C Software Files for Peak and Hold with Diagnostics and DCDC

    ZIP版本 2.1Jan 29, 2016 00:00:0087.0 KBKITPT2000FRDM6C-SW-FILES-LIB
    请登录
    下载
  • 库

    KITPT20000FRDM6C Software Files for Peak and Hold and DCDC

    ZIP版本 2.1Jan 28, 2016 00:00:0048.2 KBMC33PT2000-SW-FILES-LIB
    请登录
    下载
  • 组件和模块

    PT2000 SPIGEN Configuration File

    SPI版本 1.0Apr 6, 2015 00:00:005.1 KBKITPT2000AESW-EVBS
    下载
