评估套件 - 33879，可配置八路串行开关

KIT33879AEKEVBE 正常供应

滚动图片以放大

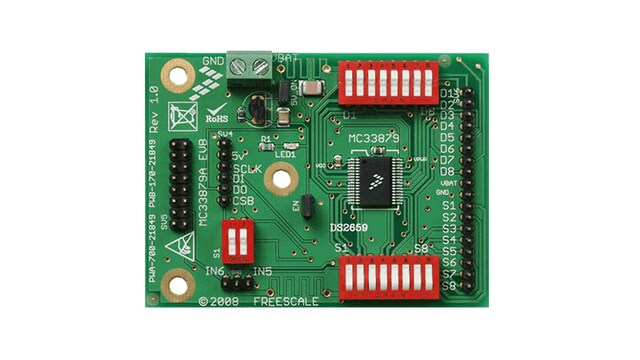

该评估套件支持MC33879器件，该器件是一个带有8个输出的、硬件可配置的高边/低边开关，提供16位串行外设接口(SPI)控制。其中有两个输出可以直接通过一个针对脉冲宽度调制(PWM)应用的微控制器进行控制。33879采用SMARTMOS®技术，具有CMOS逻辑、双极/MOS模拟电路和DMOS功率MOSFET。33879通过直接连接微控制器来控制各种电感、白炽灯或LED负载。

该评估套件可与KITUSBSPIDGLEVME配合使用。

产品详情

支持的器件

通用负载开关

可配置开关

  • MC33879: 可配置的8路串联开关

功能

连接

  • 用于控制和故障报告的16位SPI，兼容3.3 V/5.0 V

电源管理

  • 设计工作电压为5.5 V ≤ VPWR ≤ 26.5 V
  • 输出电流限制为(0.6 A至1.2 A)以驱动白炽灯
  • 感应开关的输出电压限定为+45 V (低边)和-20 V (高边)
  • VPWR的内部电池反向保护
  • 13 V VPWR时最大IPWR待机电流为5.0 µA

用户组件

  • 开路负载检测电流的开启/关闭控制(LED应用)

系统特性

  • 带有自动重试功能的短路检测和电流限制
  • 独立的过热保护
  • 接地或者电源失效不会使负载通电或者损坏IC
  • 25°C时导通电阻的典型值为0.75 Ohms

购买选项

KIT33879AEKEVBE-Image

点击展开

KIT33879AEKEVBE
正常供应

Evaluation Kit - MC33879, Configurable Octal Serial Switch with Open Load Detect Current Disable.

    $86.94 USD
    待定库存
    加入购物车
