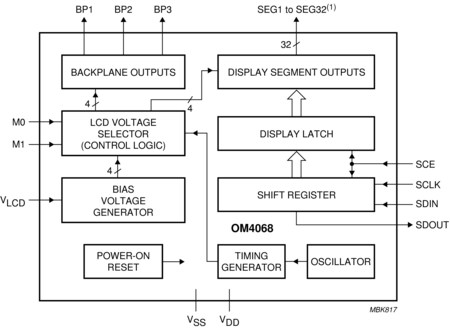

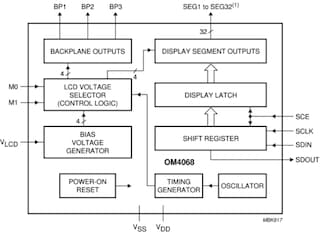

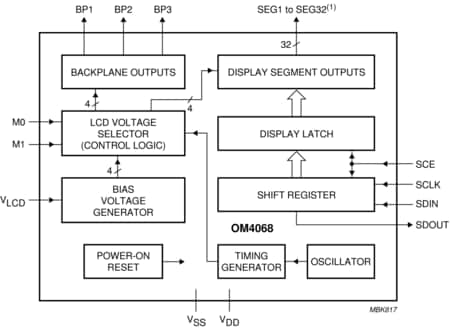

OM4068是一款低功耗CMOS LCD驱动器，专为驱动低复用率液晶显示器(LCD)而设计。可为任何包含最多3个背板和32个分段线路的静态或多路复用LCD生成驱动信号，并可级联用于更大显示驱动单个芯片提供了显示所需的所有功能，包括片上生成LCD偏置电压，从而实现最少的外部组件和更低的功耗。3线总线结构能使用大多数微处理器/微控制器进行串行数据传送。所有输入均兼容CMOS。
