MC13852是一款高性价比的高IP3低噪声放大器(LNA)，具有较低的噪声系数。它是MC13851的低应用频率版本。它包含一个集成的旁路开关，可在信号强度变化的环境中保持高输入交调性能，提高动态范围。片上偏置电路降低了系统成本。输入和输出匹配功能外置，可实现最大的设计灵活性。外部电阻用于设置器件电流，可以在低电流消耗下平衡线性要求。针对大于1000 MHz的应用优化了增益。MC13852采用eSiGe:C模块，运用我们先进的射频BiCMOS工艺制造，采用2x2 mm MLPD-8无引脚封装，为印刷电路板布局要求严格的应用提供了一个矮小、便于焊接的解决方案。

数据手册

产品详情

框图

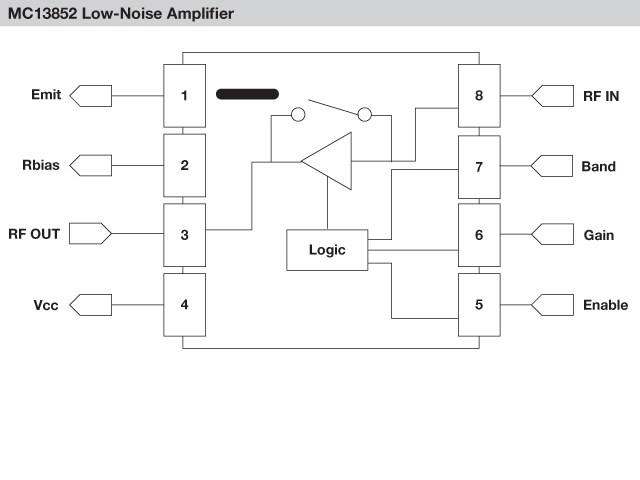

Freescale MC13852 Low Noise Amplifier Block Diagram

NXP<sup>®</sup> MC13852 Low Noise Amplifier Block Diagram

获取框图PDF

特征

MC13852针对400 - 1000 MHz的应用，而MC13851则面向大于1000 MHz的应用。
增益：434 MHz时为20.3 dB (典型值)，900 MHz时为18.7 dB (典型值)
输出三阶交调点(OIP3)：434 MHz时为10.6 dBm (典型值)，900 MHz时为14.2 dBm (典型值)
噪声系数(NF)：434 MHz时为1.65 dB (典型值)，900 MHz时为1.2 dB (典型值)
输出1 dB压缩点(P1dB)：434 MHz为7.8 dBm (典型值)，900 MHz为9.6 dBm (典型值)
我们的IP3强化电路
旁路模式和主动模式有相近的回波损耗，适用于带滤波器和双工器的系统
旁路模式可提高信号强度变化环境的动态范围
集成逻辑控制的待机模式，电流消耗低于1 μA
使用外部偏置电阻时，总供电电流变化范围为3-6 mA。
在主动模式占20%、旁路模式占80%的接收器系统中，平均电流消耗低于0.6 mA
片上偏置设置偏置点
偏置稳定，不受器件和温度变化的影响
MLPD-8无引脚封装，低寄生性
434和900 MHz应用电路评估板，提供表征数据
提供盘卷包装

目标应用

非常适合在400 MHz和1 GHz之间频段运行的任何射频产品，可应用于：

缓冲放大器
混合器
IF放大器
压控振荡器(VCO)
与需要外部LNA的收发器一起使用
射频智能计量
移动 - 移动通信前端LNA，双向无线电
汽车 - RKE、遥控钥匙、TPMS
电流消耗低/待机时间长，适用于需要较长电池使用时间的应用

评估套件

此部件带有评估套件，可加快设计工作。这些评估套件包含一个完整的特征评估板，其中有数据、电路原理图、BOM和设计信息。每个评估套件针对特定的应用频率。MC13852提供两个评估套件：

MC13852-434EVK，用于434 MHz
MC13852-900EVK，用于900 MHz

要订购评估套件，请与销售人员或市场部联系。
