Freedom扩展板, MPC17510

FRDM-17510EVB

滚动图片以放大

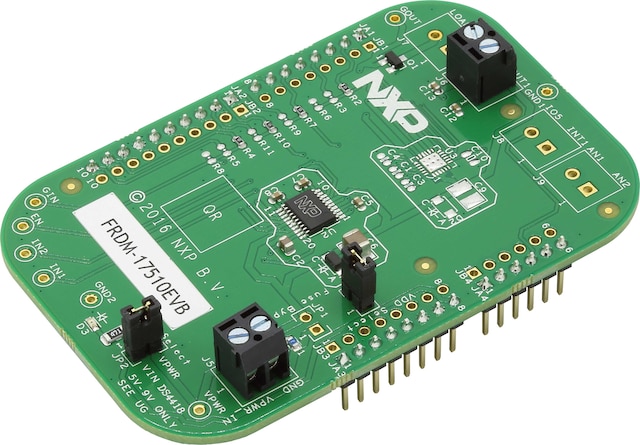

FRDM-17510EVB Freedom评估板采用MPC17510单片式H桥，适用于直接驱动小型有刷直流电机。

  • 可在低损耗的情况下驱动各种类型的微电机
  • 包含一个集成式电荷泵和电平转换器，提供栅极驱动电压
  • 包括集成直通电流保护电路和欠压检测器，以避免出现故障。
  • 具备4种控制模式：向前、向后、制动和三态模式(开)
  • 面向低压H桥产品的Processor Expert®组件能够帮助您快速完成嵌入式应用的开发。

产品详情

支持的器件

处理器和微控制器

KL系列Cortex-M0+

  • KL2x: Kinetis® KL2x-72/96 MHz, USB超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KL1x: Kinetis® KL1x-48 MHz，主流小规格超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核

特征

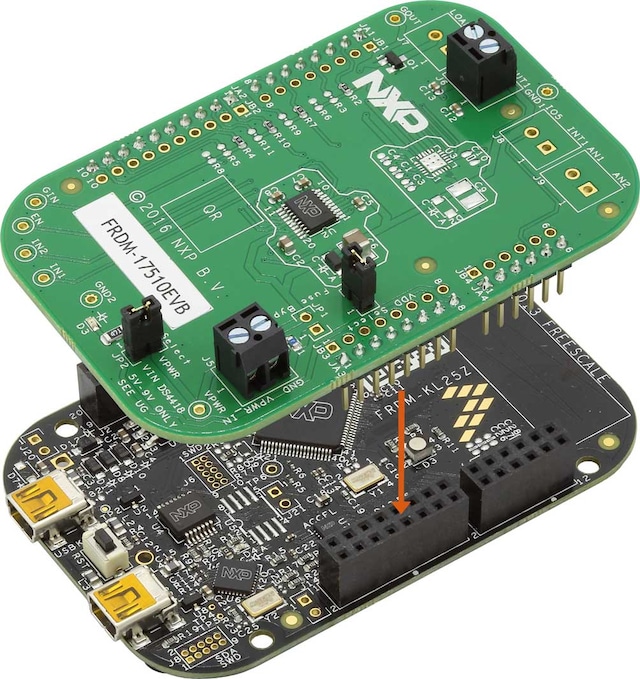

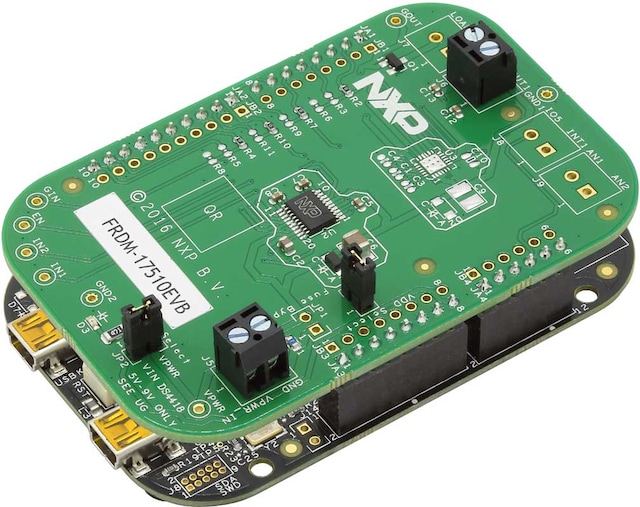

  • 旨在与FRDM-KL25Z结合使用(能够与FRDM及Arduino®结合使用)

车联网

  • 用于电机引线和电源连接的螺丝端子
  • 通用辅助输出，用于驱动额外负载

电源管理

  • 熔断保护
  • 内置逻辑电源稳压器
  • 电路板电源与主CPU电源分开

组件

  • FRDM-KL25Z驱动的通用LED
