基于MC06XSD200 eXtreme开关的Freedom模拟电路板(多平台)

FRDM-MC36XSD-EVB
存档
  • 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

滚动图片以放大

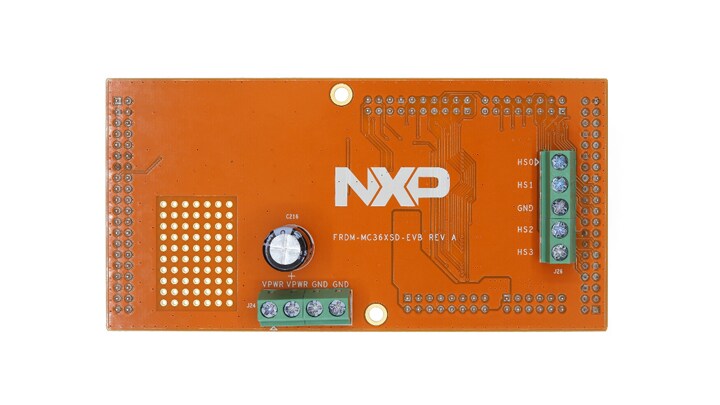

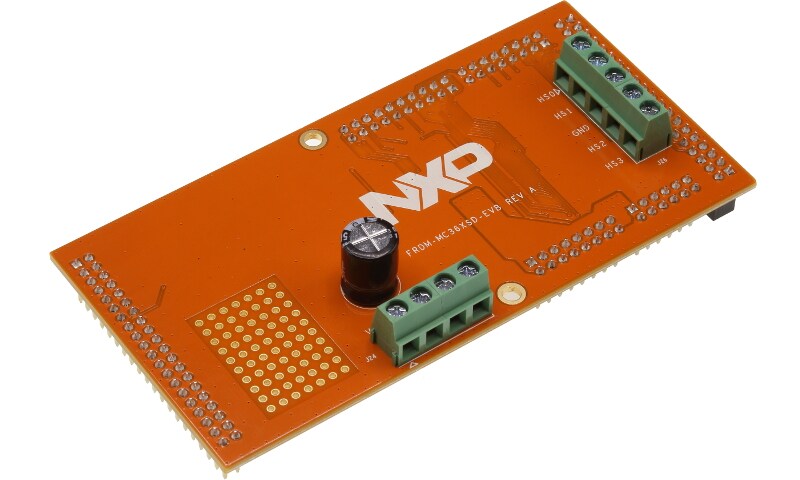

恩智浦评估阶段电路板FRDM-MC36XSD-EVB是一款适用于多种工业应用的评估和开发硬件。它具备4路电源输出(6mOhm)，最高能在36 V工作电压下驱动12 A负载。
电源输出可配置，具备保护功能，并且向用户提供某些重要诊断功能。

该电路板兼容多种硬件类型，例如：Arduino®、恩智浦FRDM MCU、RIotBoard或Raspberry Pi。提供基本软件模块，简化在不同环境下的开发。

产品详情

特征

数据连接

  • Arduino®, Raspberry Pi, and RIotBoard connectors

电源管理

  • 4 power channels with up to 12 A steady-state current per channel
  • 采用独立灯泡和DC电机锁定的过流处理
  • 支持睡眠模式，只需极低的供电电流(< 20 µA @24 V)
  • 额定工作电压范围：8.0 - 36 V，扩展电压范围：6.0 - 58 V

  • 独立可编程内部/外部PWM时钟信号
  • 带可编程自动重试功能的过流、短路和过热保护
  • 精确的温度和电流感应
  • 开放式负载检测(通道处于OFF和ON状态)，也适用于LED应用。
  • 3.3 V 16位SPI端口，用于器件控制、配置和诊断
