MC34845
带电源的6通道LED背光驱动器
MC34845
接收通知
存档
本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改,恕不另行通知。如需了解其他信息,请联系支持人员或您的销售代表。
滚动图片以放大

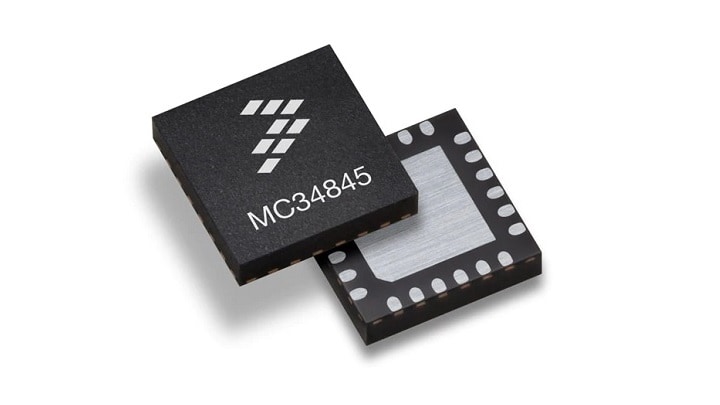

Freescale MC34845 Product Image
恩智浦
®
MC34845是高效的LED驱动器,用于10英寸至17英寸以上的背光LCD显示屏。
能驱动6串、每串最多个16个LED
在PWM引脚上应用一个PWM输入信号可执行PWM调光,直接调制LED通道
集成升压转换器使用动态净空控制来自动设定输出电压
升压频率有3个器件版本,34845和34845C都是600 kHz,34845A是1.2 MHz,而34845B和34845D是300 kHz
包括针对LED短路和开路、过热、过流和过压错误的故障保护模式使用外部电阻分频器可设定OVP电平。
数据手册
应用笔记
产品详情
框图
特点
框图

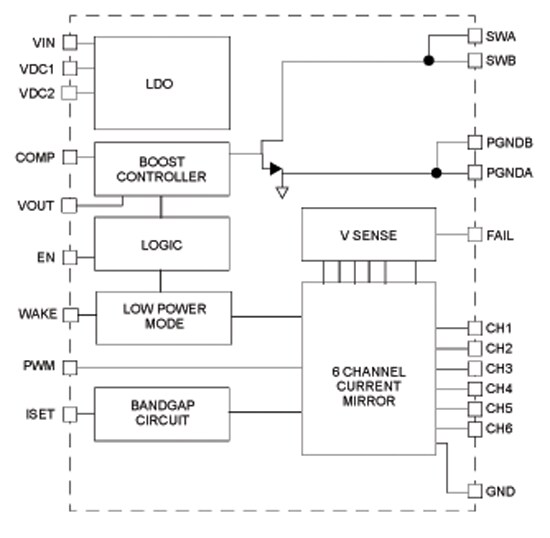

恩智浦MC34845 LED驱动器框图
NXP<sup>®</sup> MC34845 LED Driver Block Diagram
获取框图PDF
特性
主要特性
输入电压范围为5至21V
升压输出电压高达60V
输出电流:2.1、2.35A
2.0A集成升压FET
固定升压频率能达到300kHz、600kHz或1.2MHz
OTP,OCP,UVLO故障检测,LED短路或开路保护
可编程LED电流介于 3.0mA和30mA之间
24引脚4x4x0.65mm WQFN封装
并行接口和输入控制
产品长期供货计划
本产品包含在恩智浦
®
产品长期供货计划中
,自推出后至少保证10年供货
文档
快速参考
文档类别
.
恩智浦 (5)
筛选
完成
过滤方式
清除全部
数据手册
应用笔记
用户指南
产品变更通知
清除全部
5 文件
排序方式
相关性
最新/按日期排序
数据手册
MC34845, Low Cost Six Channel LED Backlight Driver with Integrated Power Supply - Data Sheet
亮点
PDF
版本 8.0
May 29, 2015
697.5 KB
MC34845
英语
应用笔记
AN5322: TPMS Wheel Location Introduction and Main Concepts Application Note
PDF
版本 1.0
Jan 25, 2017
6.7 MB
AN5322
英语
请登录
应用笔记
AN3957, Using the MC34845 for Larger LCD Displays
PDF
版本 1.0
Dec 9, 2009
567.0 KB
AN3957
英语
用户指南
KIT34845EPEVME, Evaluation Board- User Guide
PDF
版本 1.0
Jun 29, 2009
3.1 MB
KT34845UG
英语
产品变更通知
Copper Wire and Case Outline Qualification (QFN)
HTM
版本 0
Jul 11, 2014
47.3 KB
PCN16331
英语
