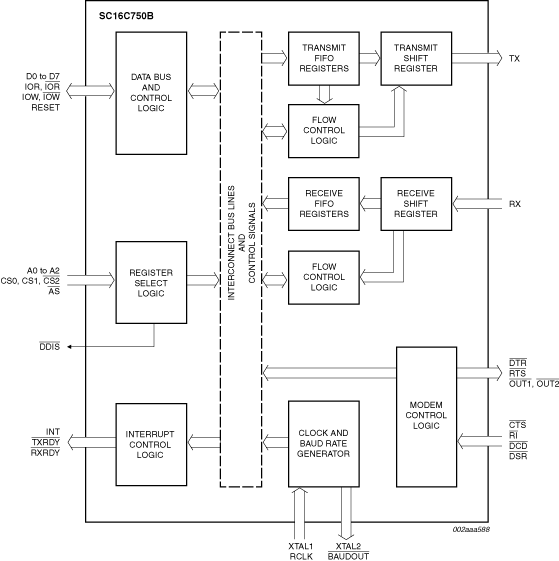

SC16C750B是一款通用异步接收器和发送器(UART)，用于串行数据通信。其主要功能是将并行数据转换成串行数据或将串行数据转换成并行数据。UART可处理最高3 Mbit/s的串行数据速率。

SC16C750B的引脚兼容TL16C750，其功能等同于16C450。对控制寄存器进行编程可启用SC16C750B的附加功能。其中一些附加功能为64字节接收和发送FIFO、自动硬件流控制。可选的自动流控制功能通过使用RTS输出和CTS输入信号自动控制串行数据流，在FIFO模式中显著降低软件负载并提升系统效率。SC16C750B还提供通过FIFO触发电平以及TXRDY和RXRDY信号进行的DMA模式数据传输。板载状态寄存器为用户提供误差指示、操作状态和调制解调器接口控制。可定制系统中断以满足用户需求。内部环回能力允许进行板载诊断。

SC16C750B工作在5 V、3.3 V和2.5 V以及工业温度范围下，且提供塑料PLCC44、LQFP64和HVQFN32封装。

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

文档

快速参考恩智浦文档类别

1-10 / 13 文件

紧凑列表

HVQFN32; Reel pack; SMD, 13", Turned Q2/T3 Standard product orientation Orderable part number ending ,128 or HP Ordering code (12NC) ending 128[SOT617-1_128]

PDFApr 28, 2015版本更新 2.0
HVQFN32; Standard product orientation 12NC ending 118[SOT617-1_118]

PDFJun 13, 2013版本更新 1.0
LQFP64; Reel pack; SMD, 13", Turned Q2/T3 Standard product orientation Orderable part number ending ,128 or HP Ordering code (12NC) ending 128[SOT314-2_128]

PDFApr 25, 2013版本更新 1.0

plastic low profile quad flat package; 64 leads; body 10 x 10 x 1.4 mm[SOT314-2]

PDFFeb 8, 2016版本更新 1.0

Application of UART in GPS navigation system[AN10353]

PDFMar 1, 2005版本更新 1.0
UART serial interface through USB evaluation board[AN10339]

PDFFeb 18, 2005版本更新 1.0
SC16CXXXB baud rate deviation tolerance[AN10333]

PDFDec 6, 2004版本更新 2.0
AN10319[AN10319]

PDFAug 25, 2004版本更新 1.0
UART to Bluetooth interfacing[AN10307]

PDFAug 11, 2004版本更新 2.0
Differences between Philips SC16C devices and Philips low power SC16CxxxB devices[AN10257]

PDFMar 30, 2004版本更新 1.0

NXP High-speed UARTs and Bridge ICs[SIPAAANFCA1UPUBR]

PDFJul 13, 2022版本更新 3

Footprint for wave soldering[HTQFP-HLQFP-LQFP-MSQFP-WAVE]

PDFOct 8, 2009版本更新 1.0

5 V, 3.3 V and 2.5 V UART with 64-byte FIFOs[SC16C750B]

PDFOct 17, 2008版本更新 5.0
