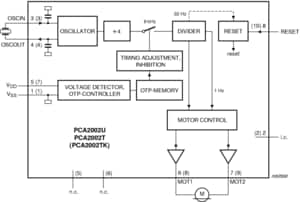

PCA2002是用于电池供电手表的CMOS集成电路,带有32 kHz石英晶体作为定时元件和双极步进电机。石英晶体振荡器和分频器经过优化可实现最小电流消耗。通过可编程数字频率调节实现1 ppm的定时精度。
可对输出周期和输出脉冲宽度进行编程。可在占空比为75 %的全波输出脉冲和斩波输出脉冲之间进行选择。另外,可向主驱动脉冲添加拉伸脉冲。
提供RESET引脚(用于停止电机)是为了实现精确时间设置和手表的加速测试。
部件编号包含: PCA2002CX8.
