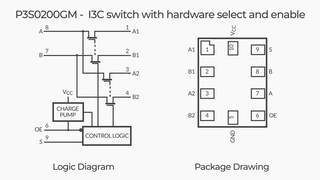

具有硬件选择和使能功能的I3C开关
P3S0200非常适合在通信和服务器应用中切换高速I3C信号，例如配有受限I3C I/O的服务器、工作站和笔记本电脑。该开关的宽带宽(52MHz)使传输的信号具有小边沿和相位失真。该器件使用硬件选择引脚将I3C控制器的差分输出多路复用到两个相应目标之一。该开关为双向开关，对输出端的高速信号几乎不产生衰减或衰减极小。
产品详情
特性
一般特性
- 带选择引脚的I3C总线2:1或1:2多路复用器
- 宽电源电压范围：2.3V至3.6V
- 开关电压接受高达5.5V的信号
- 当VCC=3.6V时，控制逻辑为1.8V
- OE为高电平时的低功耗模式(最大值为2μA)
- 6Ω(最大值)导通电阻
- 通道之间的0.1Ω(典型值)导通电阻失配
- 6pF (典型值)通态电容
- 高带宽(典型值52MHz)
- 根据JESD 78B Class II A级要求，闩锁性能超过100mA
- ESD保护：
- HBM JESD22-A114F Class 3 A超过8000V
- CDM JESD22-C101E超过1000V
- HBM超过12000V，实现I/O接地保护
- I3C或I²C 2:1或1:2多路复用器，带硬件选择引脚，支持总线电压高达5.5V
- 服务器DDR5 RDIMM I3C总线多路复用
- 指定温度范围：-40°C至+85°C
