角速度与加速度组合传感器：第一代汽车组合传感器
NCS101xx系列是第一代用于汽车稳定控制的主动安全传感器。

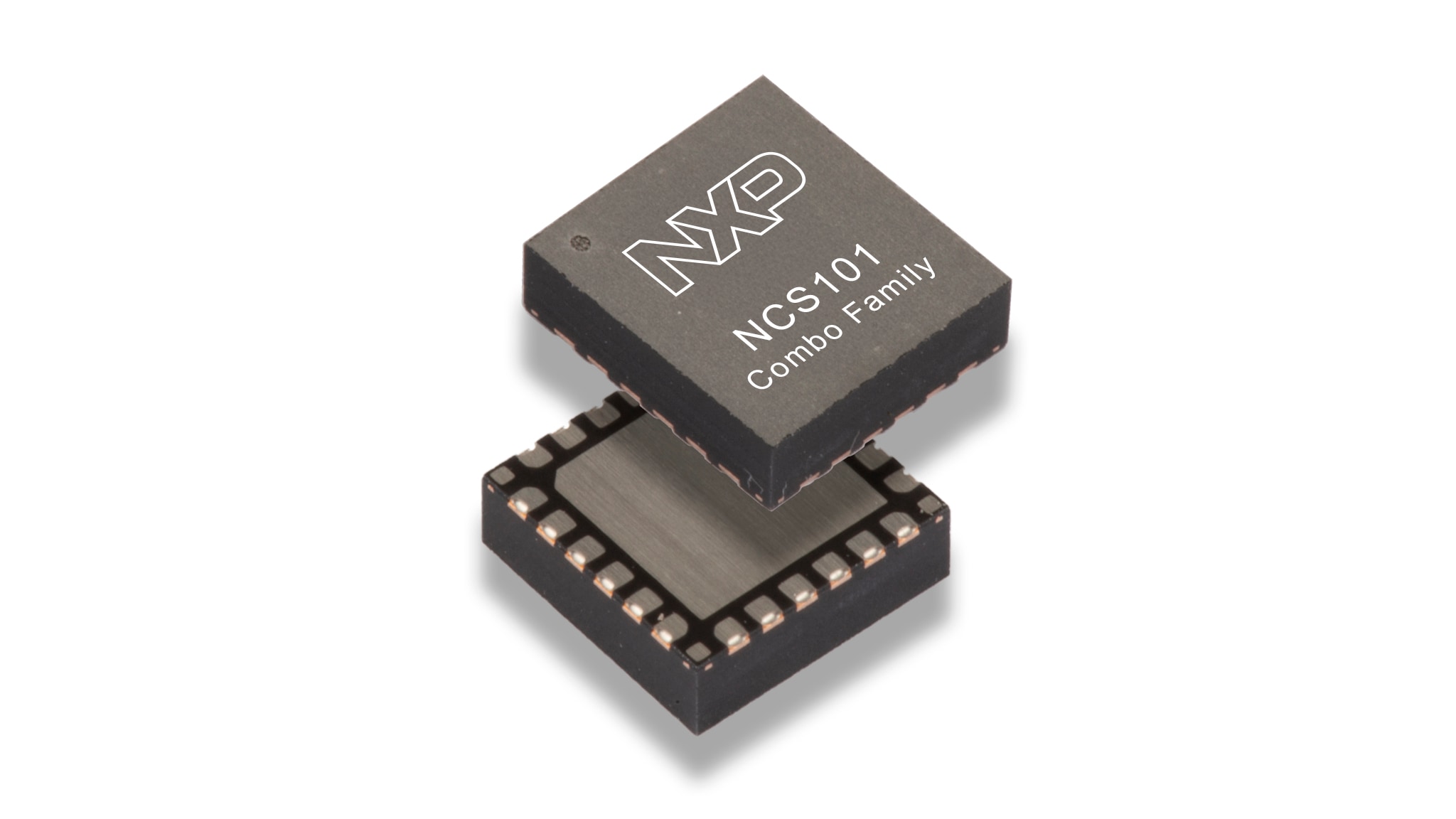

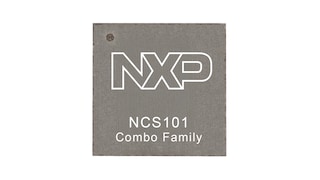

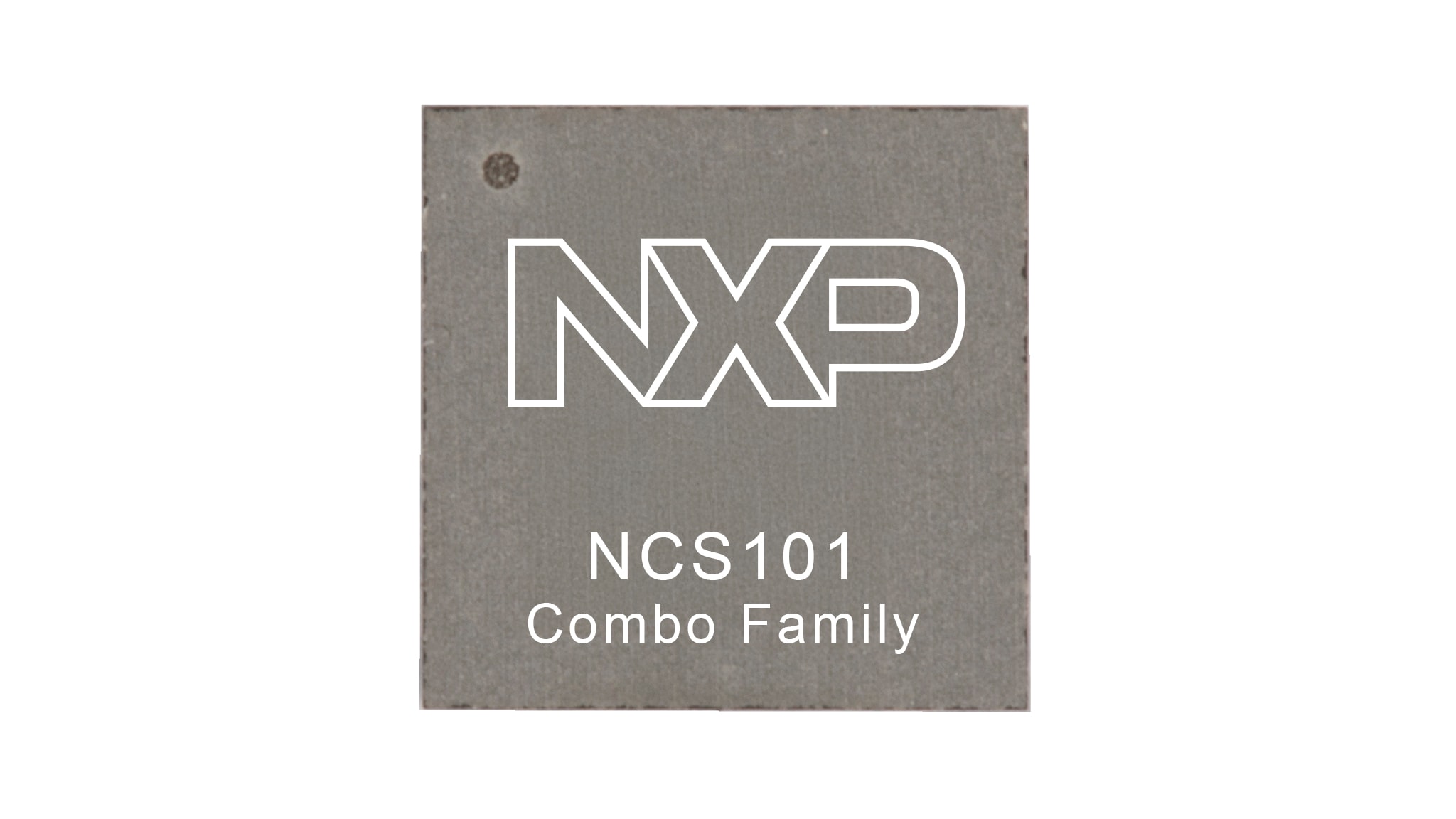

该系列采用恩智浦的先进架构，每个传感轴支持多路输出，可同时用于主动与被动安全解决方案。器件采用24引脚QFN 6mm×6mm×1.90mm紧凑型封装，具备可检查焊点。该系列在最高105°C工作温度下完全符合AEC-Q100标准，并支持ISO26262 ASIL B安全等级，提供SafeSPI接口，适用于高达ASIL D安全等级的系统。
如需了解更多信息和样品供货情况，请联系当地的销售机构。
产品详情
特性
工作条件和功能
- 工作电压：3.3V±10%
- 温度范围：-40°C至105°C
- 角速度：偏移、灵敏度和温度信号补偿低通滤波器，可在12.5Hz和340Hz之间选择
- 加速度传感器：数字信号处理(16位数据)偏移、灵敏度和温度信号补偿低通滤波器，可在15Hz和400Hz之间选择，兼容32位SafeSPI 2.0，最大SPI时钟为11MHz
传感器参数
- 角速度
- Z轴角速度传感器：±125dps (262 LSB/dps)至±350dps (65.5 LSB/dps)
- 在整个工作温度范围及器件寿命周期内，灵敏度精度为±3.0%
- 在整个工作温度范围及器件寿命周期内，偏移精度为±3.0dps
- X轴、Y轴和Z轴加速度
- 范围：±1.5g至±34g
- 在整个工作温度范围及器件寿命周期内，灵敏度精度为±3.0%
- 在整个工作温度范围及器件寿命周期内，偏移精度为±50mg
封装

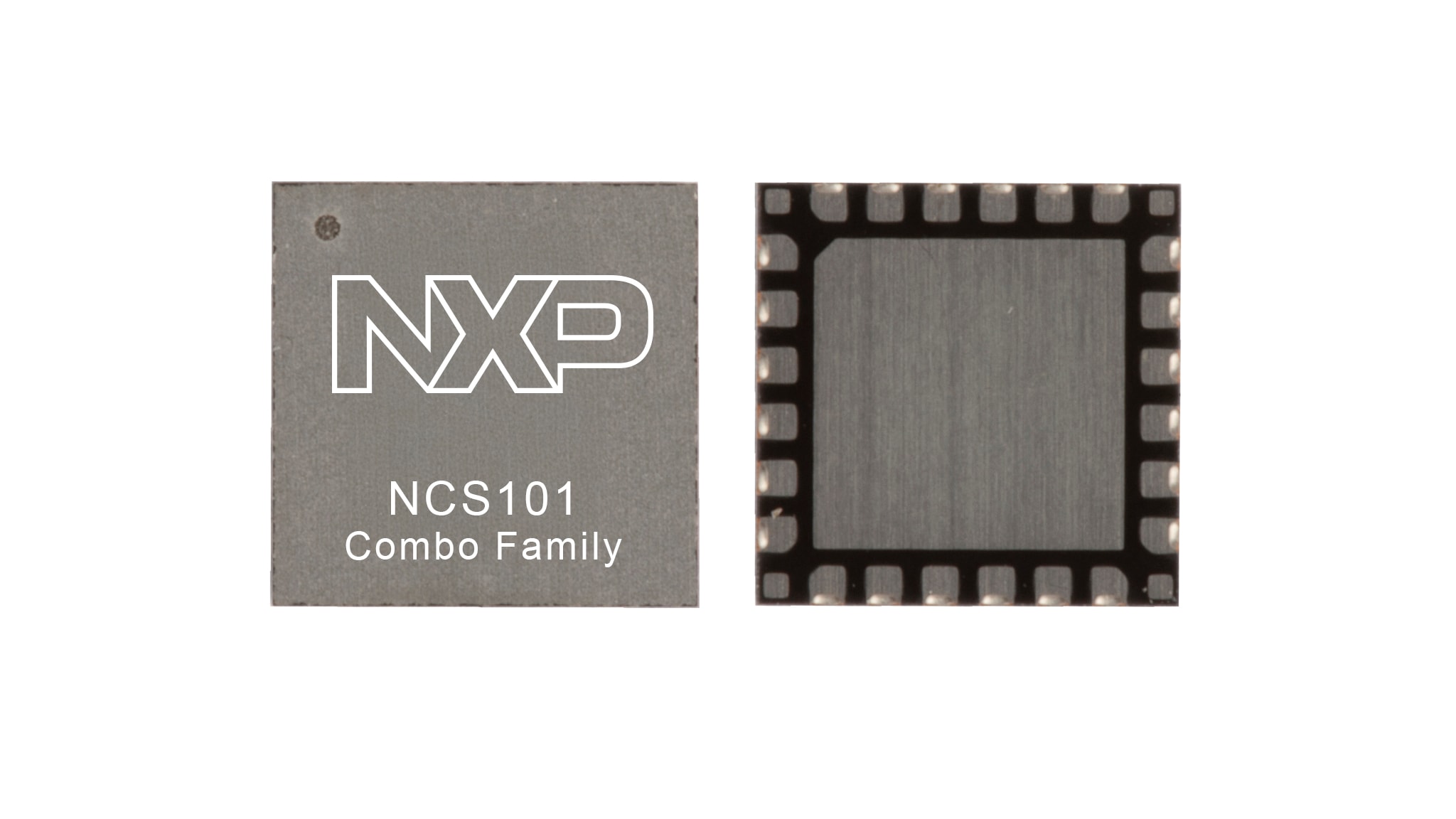

- 24引脚QFN封装，集成EMC Shield
- 6mmx6mmx1.90mm
功能安全
ASIL B
角速度与加速度组合传感器
| 部件编号 | 说明 | 接口 | 其他 | 封装 |
|---|---|---|---|---|
| NCS10135 | ΩZ角速度±125至±350dps，3轴XYZ ±1.5g至±34g | 32位SPI：SafeSPI 2.0 | 汽车2级认证，工作温度范围为-40°C至105°C，达到ISO26262:2018 ASIL B评级。 | QFN 6x6x1.90mm |
| NCS1012B | ΩZ角速度±125至±350dps，两轴XY ±1.5g至±34g | 32位SPI：SafeSPI 2.0 | 汽车2级认证，工作温度范围为-40°C至105°C，达到ISO26262:2018 ASIL B评级。 | QFN 6x6x1.90mm |
| NCS1012C | ΩX角速度±125至±350dps，两轴YZ ±1.5g至±34g | 32位SPI：SafeSPI 2.0 | 汽车2级认证，工作温度范围为-40°C至105°C，达到ISO26262:2018 ASIL B评级。 | QFN 6x6x1.90mm |
| NCS1012E | ΩX角速度±125至±350dps，两轴XY ±15.5g至±150g | 32位SPI：SafeSPI 2.0 | 汽车2级认证，工作温度范围为-40°C至105°C，达到ISO26262:2018 ASIL B评级。 | QFN 6x6x1.90mm |
