电源管理和音频组件

MC13783
停产
  • 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

MC13783是一个高度集成的电源管理、音频和用户界面组件，专用于手机和便携式应用，支持全球移动通信系统(GSM)、通用分组无线业务(GPRS)，增强型数据速率GSM演进技术(EDGE)和通用移动通信系统(UMTS)标准。此器件实现了高性能的音频功能，适合智能手机和UMTS手机等高端应用。

产品详情

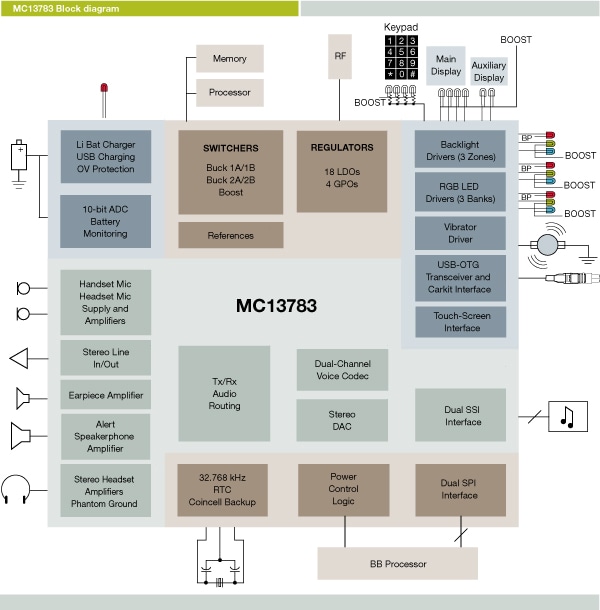

框图

Freescale MC13783 PMIC Block Diagram

NXP<sup>&#174;</sup> MC13783 PMIC Block Diagram
获取框图PDF

特征

  • 适用于墙上充电和通用串行总线接口(USB)的电池充电器接口
  • 10位ADC，提供电池监控和其他读数功能
  • 直接供应处理器内核的Buck切换器
  • 用于背光和USB OGT 电源的升压开关
  • 带内部和外部旁路装置的稳压器
  • 用于手机麦克风和耳机麦克风的传输放大器
  • 用于听筒、扬声器、耳机和线路输出的接收放大器，
  • 13位语音编解码器，带双ADC通道和窄/宽带采样
  • 来自模拟输入源(如调​频收音机)的13位立体声录音
  • 16位立体声数模转换器(DAC)，支持多种采样频率
  • 双同步串行接口(SSI)音频总线，带网络模式，可连接到多个设备
  • 电源控制逻辑，带处理器接口和事件检测
  • 实时时钟(RTC)和晶体振荡器电路
  • 双串行外设接口(SPI)控制总线，带仲裁机制
  • 多个背光驱动和LED控制，包括funlight (多种灯光效果)支持
  • USB/RS-232 收发器，带USB Carkit支持
  • 触摸屏界面
  • 247 BGA 0.5 mm间距(10 mm x 10 mm)，以优化系统大小
  • 与CEA-936-A Carkit调节功能兼容
  • 集成的funlight和音频调制功能
  • 能支持两个带双SPI的处理器应用
  • 本产品包含在恩智浦产品长期供货计划中，自推出后至少保证10年供货。
