12 V工业多用途低导通电阻eXtreme开关

MC12XSB
停产

恩智浦MC12XSB 12 V eXtreme开关系列由单高边配置的超低导通电阻器件构成，用于取代工业电源管理应用和DC电机控制中的机电式继电器或分立器件。

  • 专为恶劣环境而设计，包含自恢复功能，适用于具有高浪涌电流的负载，以及电机和所有类型的电阻性和电感性负载。
  • 该产品是一个高频率、自保护4.0 mOhm导通电阻高边开关，可通过脉宽调制(PWM)进行控制，频率高达60 kHz。
  • 采用功率增强型12x12 mm PQFN封装。
  • 提供用于外部低边N沟道MOSFET的栅极驱动信号

如需了解更多信息和样品供货情况，请联系当地的恩智浦销售办事处或恩智浦授权代理商。

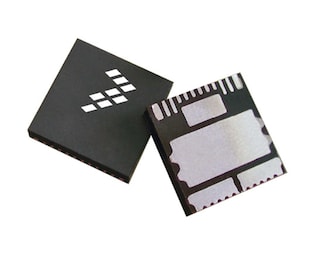

查看产品图片

框图

Simplified Application Drawing

获取框图PDF

特征

MC34981

  • 工作电压范围为6.0 V至27 V，睡眠电流< 5.0 μA，扩展模式下电压为4.5 V
  • 40 A连续电流容量
  • 高达60 kHz的PWM功能， 具有5%到100%的占空比
  • 通过外部电容进行压摆率控制
  • 过流和过热保护、欠压关断和故障报告
  • 反向电池保护
  • 用于外部低边N沟道MOSFET的栅极驱动信号，具有保护功能
  • 输出电流监控
  • 温度反馈

MC34982/984/988

  • 工作电压范围为6.0 V至20 V，睡眠电流<5.0 μA，扩展模式下电压范围为4.0 V至28 V
  • 高达40 A的稳态电流容量
  • 8.0 MHz 16位3.3 V和5.0 V SPI控制和状态报告，带有菊花链功能
  • 可编程过流跳闸阈值及过热保护、欠压关断和故障报告
  • 增强型16 V反向电池保护
  • 输出电流监控
  • 通过硬件实现的看门狗和可配置的故障安全模式
  • 该系列采用可兼容的PCB规格和SPI软件驱动
  • 这些产品包含在恩智浦产品长期供货计划中，自推出后至少保证15年供货

对比表

MC12XSB

产品 输出数量 导通电阻(mΩ) 封装 推荐工具
MC34981 单 1 x 4.0 PQFN 16 -
MC34982 单 1 x 2.0 PQFN 16 KIT33982CEVBE
MC34984 双 2 x 4.0 PQFN 16 KIT33984CEVBE
MC34988 双 2 x 8.0 PQFN 16 KIT33988CEVBE
