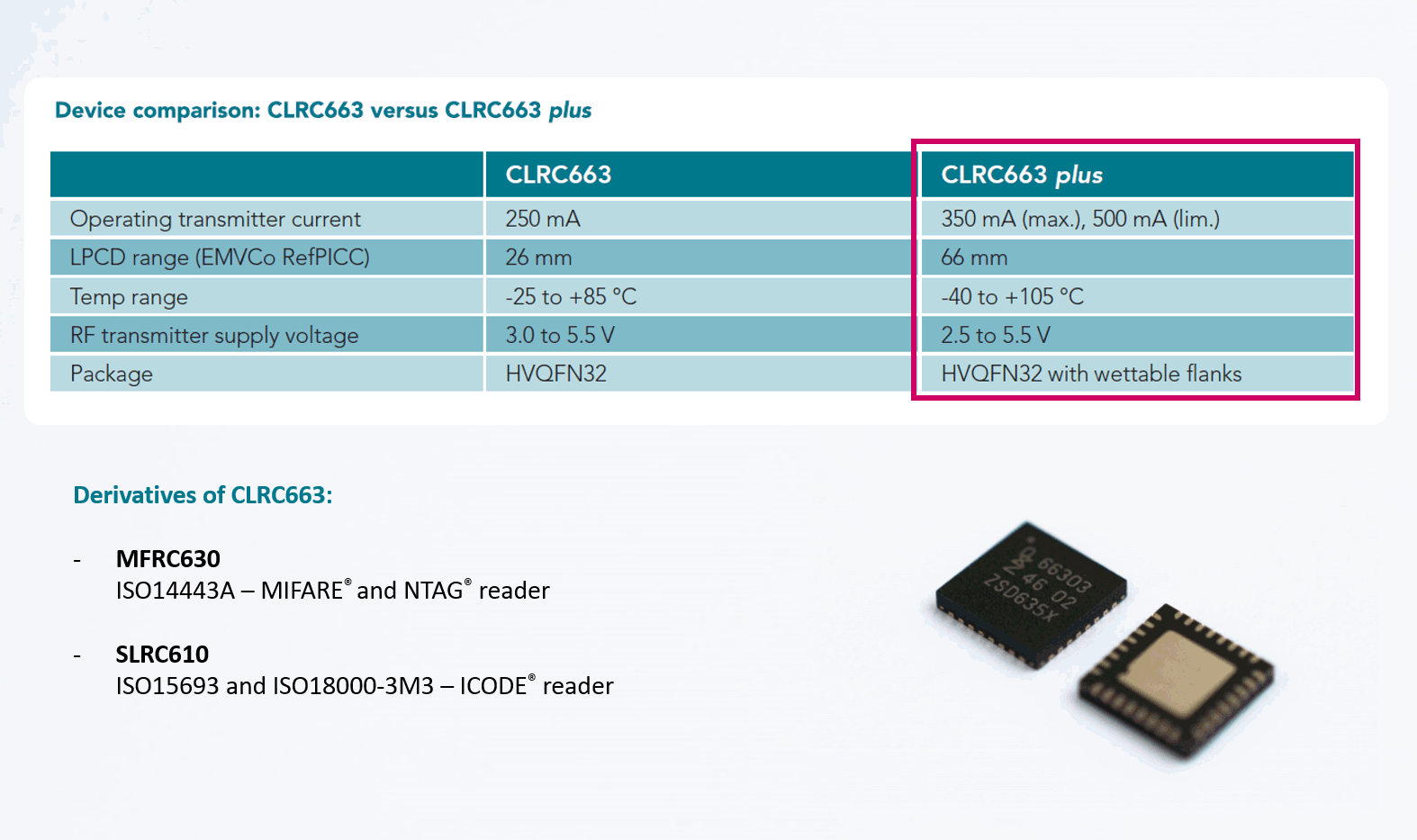

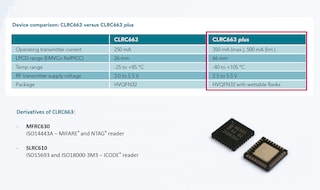

如果您需要卓越的NFC性能或低功耗，可使用这款非常高效、高度灵活的前端来进一步推动您的设计。它提供了扩展的温度范围、与CLRC663系列(MFRC630、SLRC610)的引脚到引脚兼容性，以及节省时间的软件工具。

CLRC663 plus (CLRC66303HN)适用于门禁、支付、游戏和工业等具有高性能要求的NFC应用。

应用笔记

产品详情

特性

高性能和更灵活的天线设计

最大发射器电流：350mA，工作电流限值为500mA
可自由进行编程的6kB EEPROM

电池使用时间较长

电源电压范围：2.5至5.5V
省电模式：硬关断、待机、扩展LPCD选项

工业/汽车

温度范围(-40至+105°C)

多个接口，可支持广泛的微控制器和高安全性读卡器

主机接口：SPI、I²C、UART
高达8个通用IO
SAM接口
512字节FIFO缓冲器可降低主机控制器的性能要求

快速开发

支持NFC Cockpit和NFC读卡器库
完整的开发套件

包括许可

包括恩智浦ISO/IEC14443-A和Innovatron ISO/IEC14443-B知识产权许可权限

EMVCo就绪

符合EMVCo 2.6 L1模拟和数字规范

完全符合射频标准

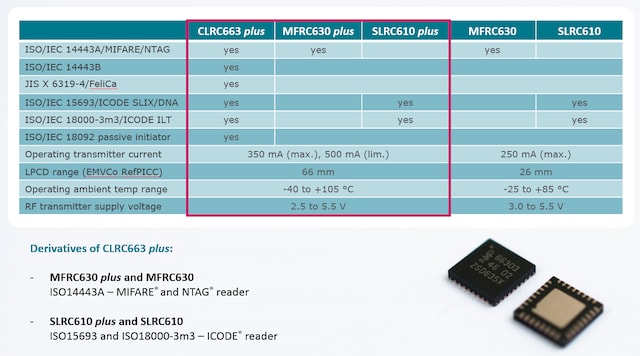

ISO/IEC14443A/MIFARE
ISO/IEC14443B
JIS X 6319-4 (可与FeliCa1方案相媲美)
ISO/IEC15693 (ICODE^® SLIX系列，ICODE^® DNA)
ISO/IEC18000-3模式3/ EPC Class-1 HF (ICODE^® ILT系列)
对等模式：ISO/IEC18092无源启动器

兼容所有恩智浦智能卡产品

整个MIFARE^®系列：Ultralight、Classic 1K & 4K、DESFire EV1 & EV2和Plus EV1
整个NTAG^®系列，包括NTAG I²C plus
整个SmartMX^®系列，包括SmartMX2 P40 & P60

紧凑、省时的封装

HVQFN32带有可润湿侧翼，支持高产量
与CLRC663引脚兼容，可轻松地从现有设计进行升级

目标应用

门禁控制
支付
游戏
工业

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

文档

快速参考恩智浦文档类别

3 文件

紧凑列表

HVQFN32: plastic thermal enhanced very thin quad flat package; no leads; 32 terminals; body 5 x 5 x 0.85 mm[SOT617-1]

PDFFeb 8, 2016版本更新 1.0

CLRC663 plus Low Power Card Detection[AN11783]

PDFMay 4, 2017版本更新 1.0
How to implement the ICODE ILT anti-collision[AN11402]

PDFOct 23, 2013版本更新 1.0

设计资源

设计文件

快速参考恩智浦设计文件类型.

4 设计文件

收到完整的详细信息。 请参阅产品足迹及更多信息电子CAD文件.

印刷电路板与电路图
CLRC6630B schematics and layout

ZIP版本 1.0May 11, 2017 00:00:005.52 MBSW4301
