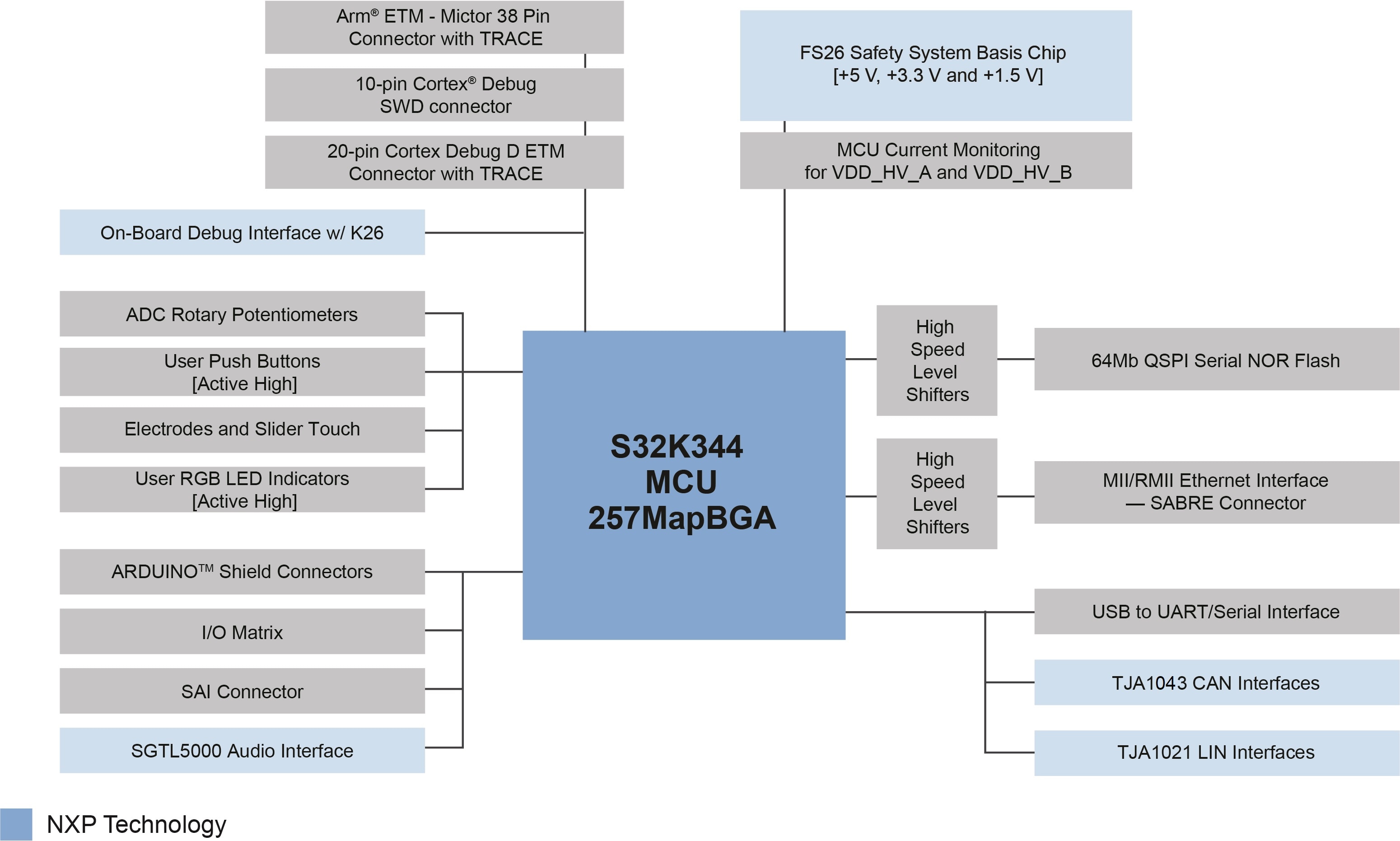

汽车MCU板快速设置

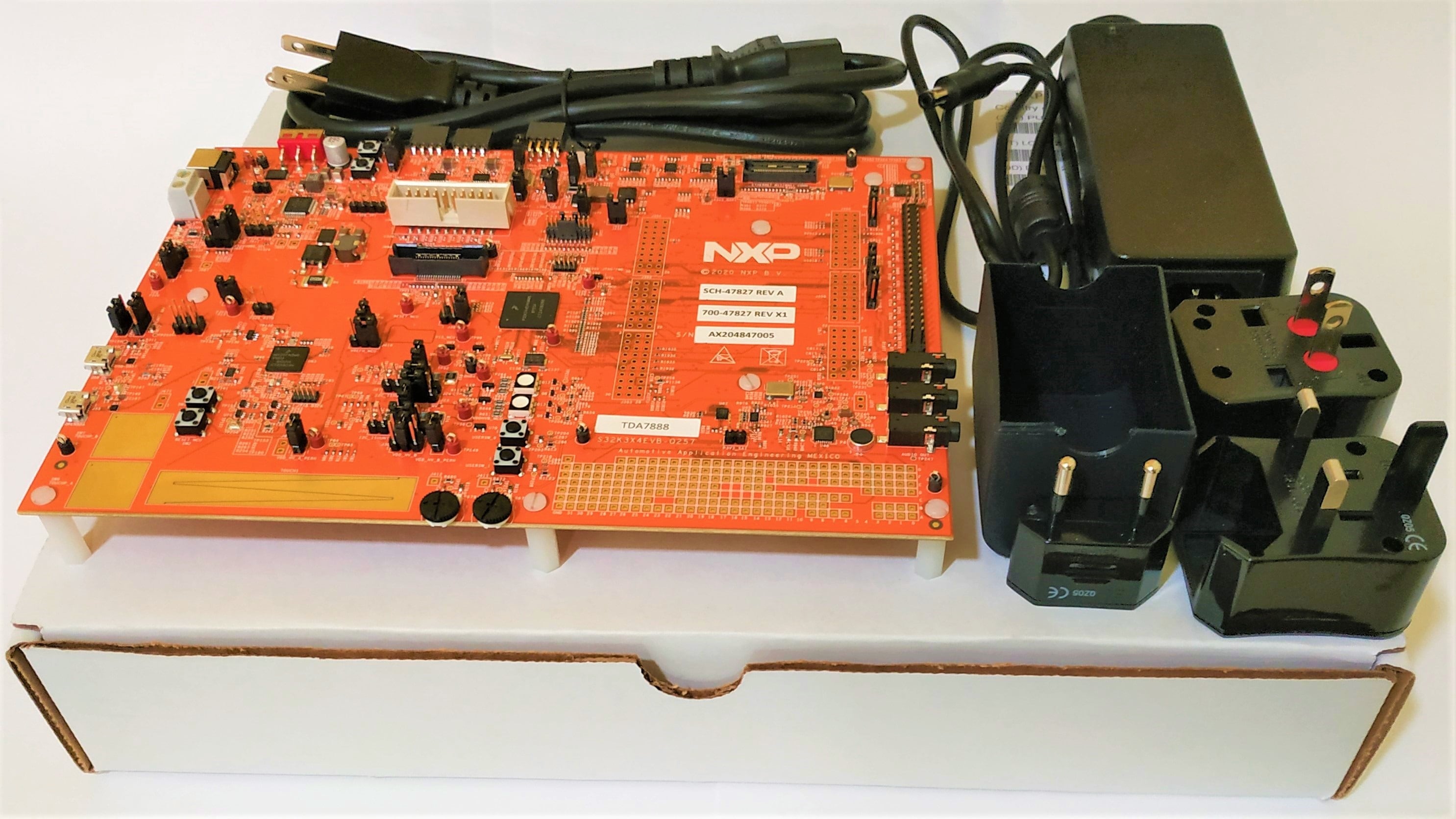

您可以观看视频或按照下面的分步指南设置S32K3X4EVB-Q257评估板。

2.1 获取集成开发环境(IDE)

下载并安装S32 Design Studio IDE for S32 Platform。

注：查看S32 Design Studio页面以获取最新版本，您将通过电子邮件收到激活码。

注：这些页面上显示的图片对应于文档发布时可用的软件版本。如需获取最新版本，请通过官方下载链接直接核实。

下载S32 DESIGN STUDIO IDE

2.2 安装S32K3xx开发包

从顶部菜单转到Help→S32DS Extensions and Updates(帮助→S32DS扩展和更新)，打开“S32DS扩展和更新”。找到并安装S32K3xx开发包。

注：如果出现安装问题，请确保安装了最新版本的S32 Design Studio平台包和S32 Design Studio平台工具包。

继续安装S32K3xx的实时驱动程序：

2.3 下载并安装Elektrobit Tresos Studio和实时驱动程序(仅限AUTOSAR®用户)

下载并安装S32K3标准软件包的Elektrobit Tresos Studio/AUTOSAR配置工具。

从S32K3标准软件包下载并安装Cortex-M的S32K3实时驱动程序的.exe文件。

安装程序将询问磁盘上的EB Tresos安装目录，以节省配置时间。

注：您将通过电子邮件收到激活码。如果在EB Tresos之前安装了RTD，请在C:\EB\tresos\links文件夹中创建SW32K3_RTD_4.4_x.y.z.link文件，其内容为： "path=C:/NXP/SW32K3_RTD_4.4_x.y.z"，其中x、y、z表示已安装的RTD版本。

2.4 获取运行时调试工具

S32K3X4EVB-Q172采用FreeMASTER运行时调试工具进行调试效果更好。

注：查看FreeMASTER页面获取最新版本。

下载FREEMASTER工具

还需要用于S32K3微控制器的FreeMASTER通信驱动程序；可从S32K3标准软件包中的“Automotive SW - S32K3 - S32 FreeMASTER”链接下载此驱动程序。

3.1 在S32K3X4EVB-Q257评估板上设置跳线

3.2 连接电源

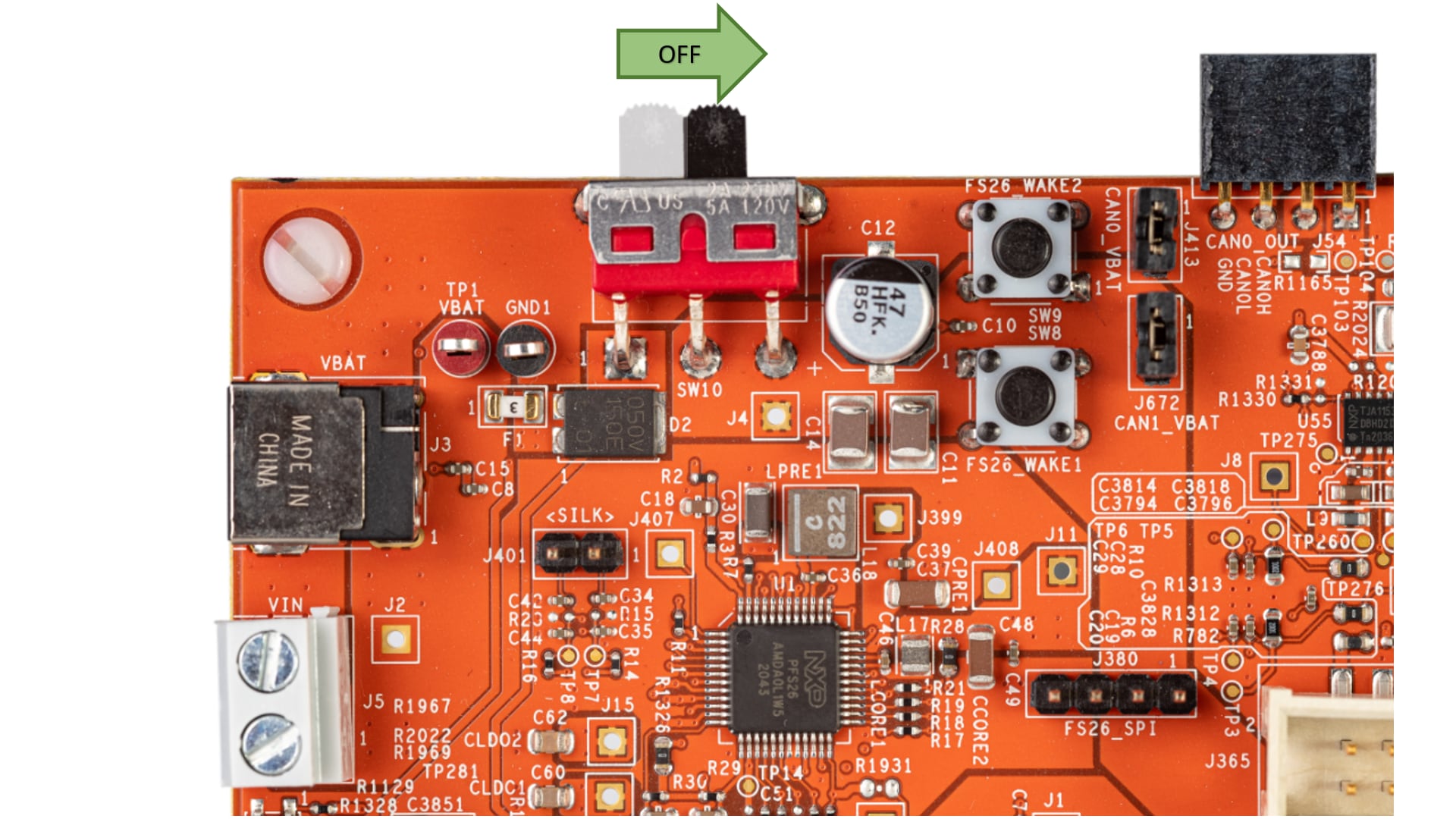

将SW10切换到OFF位置(完全向右)。

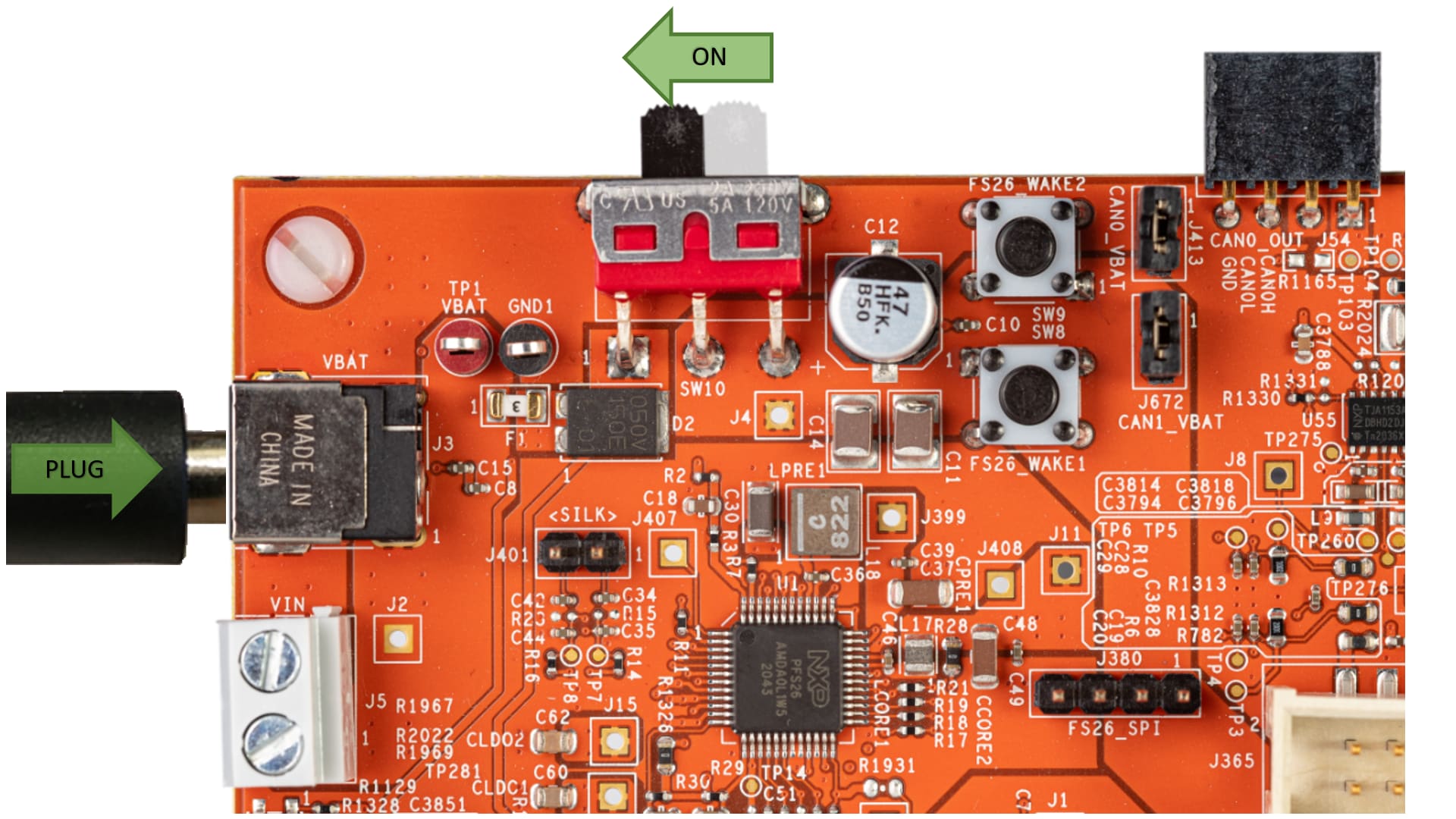

连接12V电源适配器，将SW10开关置于ON位置(完全向左)。

这个上电程序可管理SBC在禁用看门狗的情况下启动。四个橙色LED指示活动的12V、5V、3.3V和1.5V电源域。

3.3 连接调试器线缆

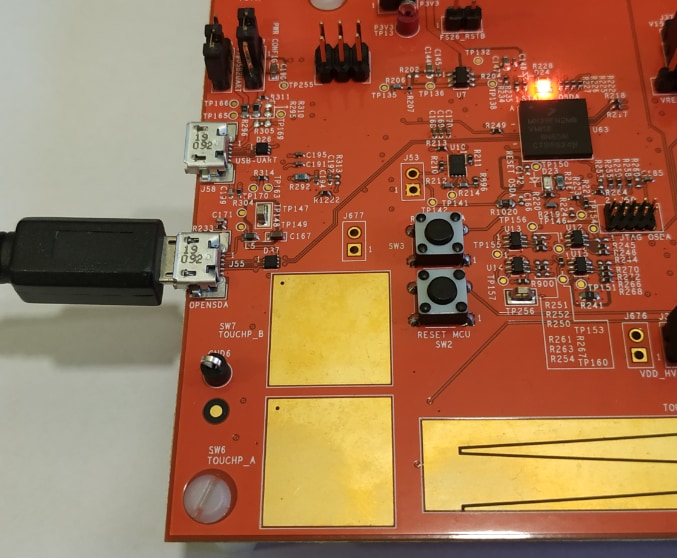

将micro-USB线连接到J55连接器，通过板载S32K3调试器进行调试。

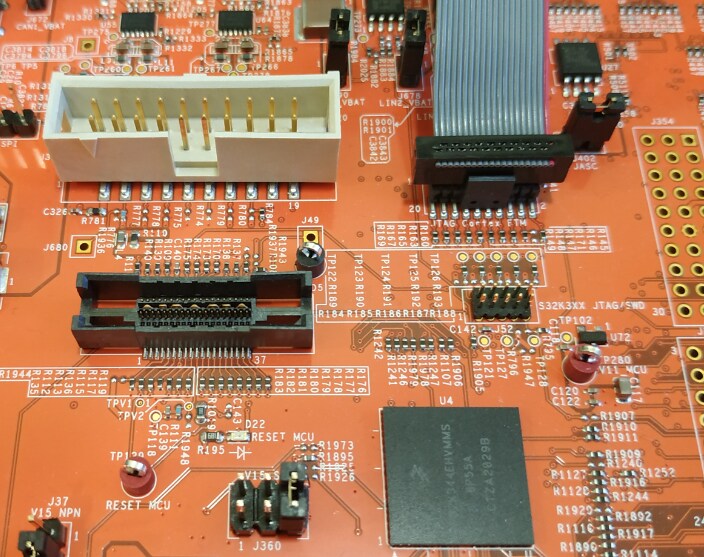

或者使用一个可用的JTAG连接器，通过外部S32K3调试器进行调试。

开始试用S32K3X4EVB-Q257评估板。

4.1 从示例创建S32DS项目

打开S32DS，并从菜单中转到File → New → S32DS Project from Example(文件→新建→从示例创建S32DS项目)。选择一个RTD示例代码。可以选择使用高级API的示例，也可以选择使用低级API的示例。例如：Port_example_K344。

4.2 使用配置工具

双击.mex项目文件。

请确定是否配置了适当的项目，然后点击“更新代码”按钮生成配置文件。

4.3 上传软件并调试

返回到C/C++视图。

使用Debug Configuration(调试配置)菜单，选择一个预定义的调试配置，可构建软件并将其上传到MCU。

注：如果不使用默认板载调试器，请编辑设置的调试器选项卡。

S32DS将切换到“调试”视图，可以在其中运行代码。

红色LED现在将闪烁约10秒钟。

板信息

• S32K3X4EVB-Q257评估板——硬件用户手册
• S32K3X4EVB-Q257评估板——REV A原理图
• S32K3通用MCU——REV A硬件设计包
• S32K3X4EVB-Q257评估板——REV A设计文件
• S32K3X4EVB-Q257ND评估板——REV B CAD文件
• S32K3X4EVB-Q257评估板——REV A布局

芯片文档

• 基于Arm Cortex-M7内核的S32K3汽车MCU——手册

软件

• S32 Design Studio for S32 Platform
• FreeMASTER运行时调试工具
• 恩智浦基于模型的设计工具箱(MBDT)
• 恩智浦汽车数学和电机控制库(AMMCLiB)套件
• S32K功率估算工具(PET)
• S32K3标准软件包

培训

• S32K3xx汽车MCU系列的综合概述及其软件提供的功能
• 汽车MCU安全性和OTA解决方案，具有成本优化的S32K1xx和S32K3xx汽车MCU
• 基于可扩展且安全的S32K3和S32K1 MCU系列的电机控制解决方案

论坛

在恩智浦技术社区与其他工程师交流，获取有关使用S32K3X4EVB-Q257评估板进行设计的专业建议。
