RD-HVBMSCTBUN参考设计快速入门

2.1 说明

RD-HVBMSCTBUN是高压电池管理系统（HVBMS）参考设计包。它是为评估和开发目的而开发的。它由一个硬件套件和几个软件包组成。

2.2 电池管理单元

电池管理单元（BMU）是电池管理系统的控制部分。BMU处理数据、做出决策并指挥系统。

RD-K344BMU是HVBMS参考设计BMU。此BMU套件包括一个电源和三根电缆，可与HVBMS的其他部件连接。

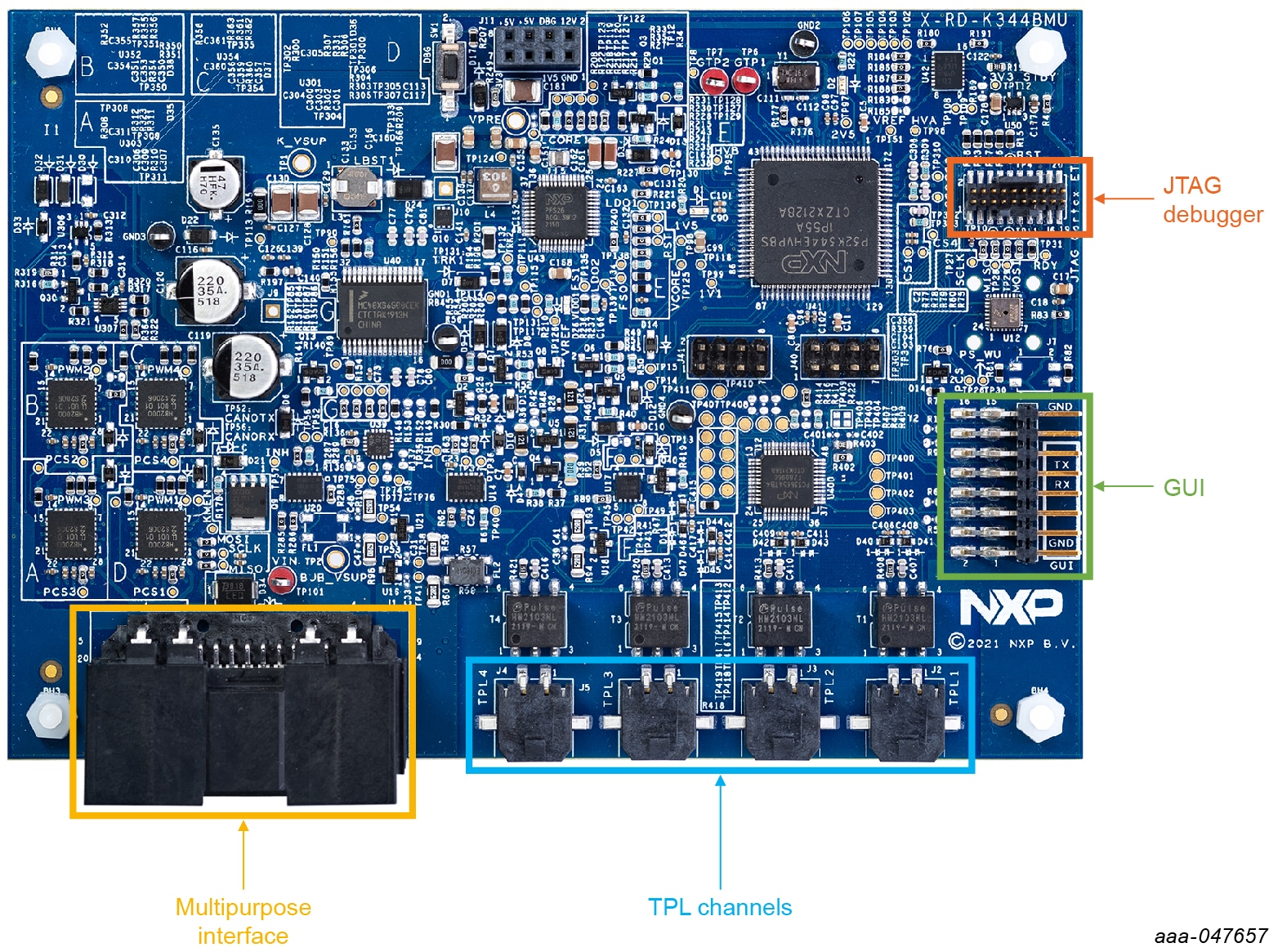

图1 RD-K344BMU接口

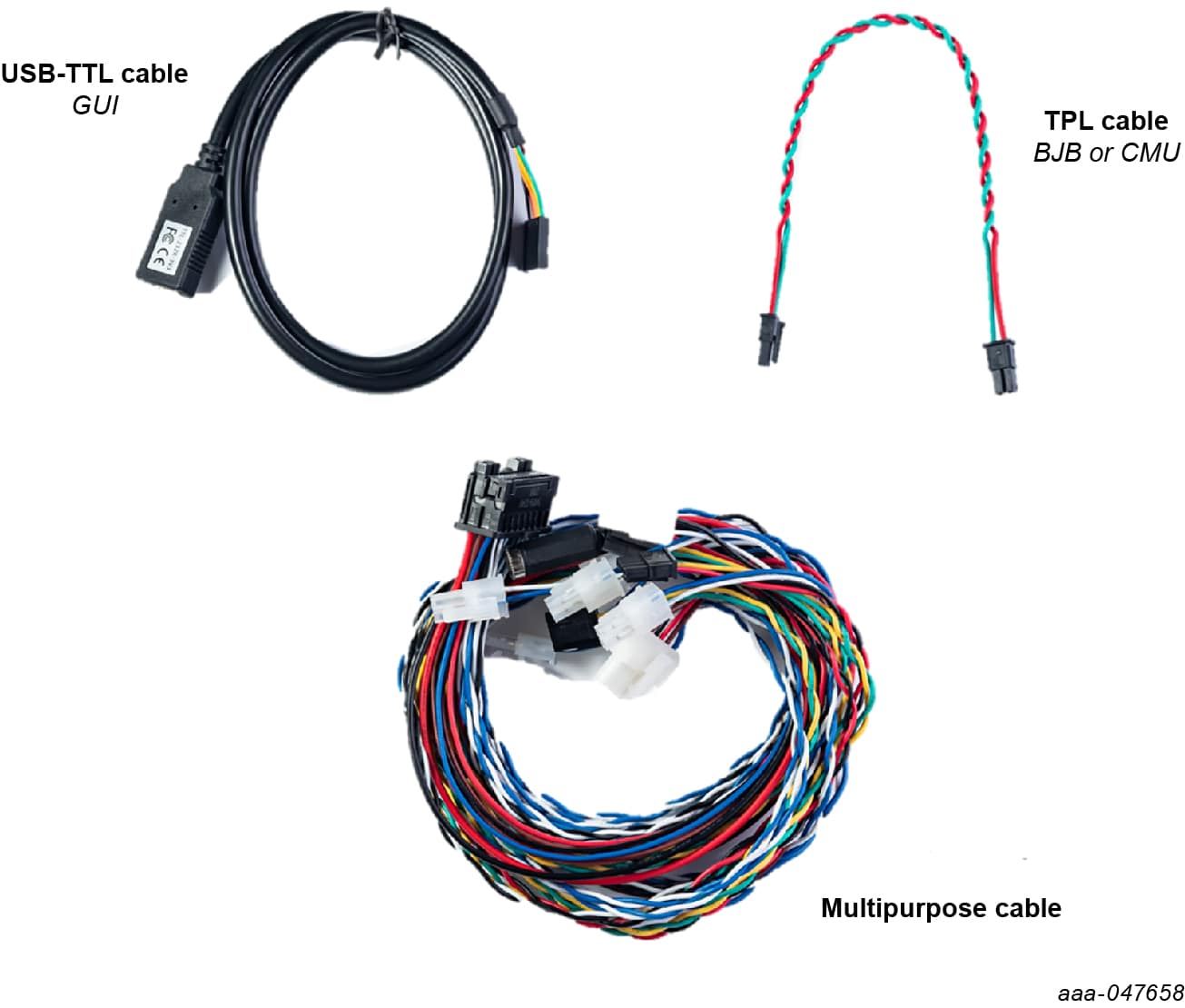

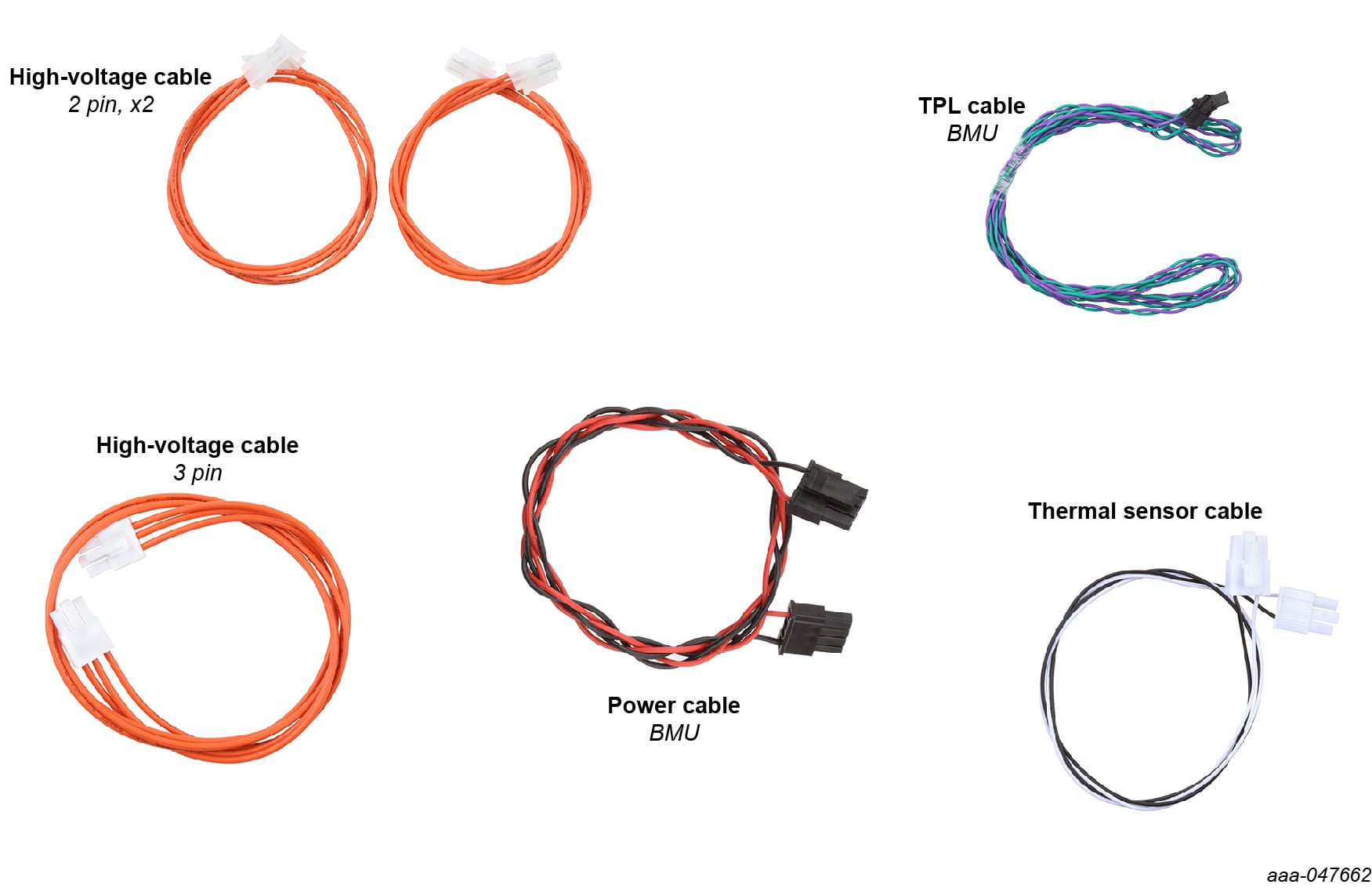

图2 RD-K344BMU电缆

如需了解有关RD-K344BMU的详细信息，请访问与此参考设计相关的网站。

2.3 固件版本

RD-K344BMU通过闪存预装了固件，以方便启动。从固件版本0.9.1开始，RD-K344BMU板和包装盒上添加了一个标签，显示所包含的固件版本。如果标签未提及板的版本，则已通过闪存预安装了固件版本0.8.0。

注：

• 固件0.8.0版不包括系统基础芯片（SBC）支持。SBC需要在启动时按SW1按钮以调试模式设置。SBC处于不正确模式会导致MCU循环重置和LED闪烁。此固件版本与本指南中介绍的HVBMS启动界面最新版本不兼容。您可以使用以前的版本，也可以使用最新的.elf文件（包括在最新的HVBMS启动示例中）对MCU重新编程。
• 固件版本0.9.1及更高版本包括SBC支持。默认情况下，SBC处于正常模式，并与HVBMS启动应用一起使用。但是，应通过在上电复位时按下SW1按钮将SBC置于调试模式，允许MCU重新刷新。

2.4 单体监测单元(CMU)

单体电池监测单元（CMU）是电池管理系统的电池感应部件。CMU精确监控电池电压和环境温度，确保电池安全运行，并实现快速的电池平衡。

RD33775ACNTEVB是基于电气传输协议链路（ETPL）架构的HVBMS参考设计CMU。该CMU套件包括五根线缆，可与HVBMS其它部件连接。

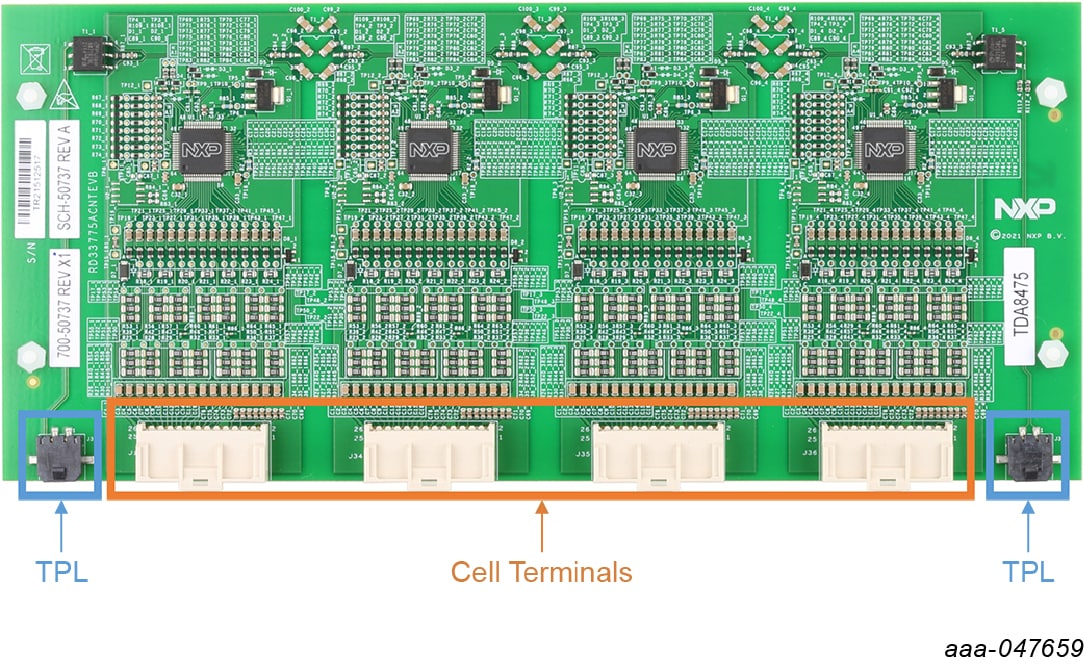

图3 RD33775ACNTEVB接口

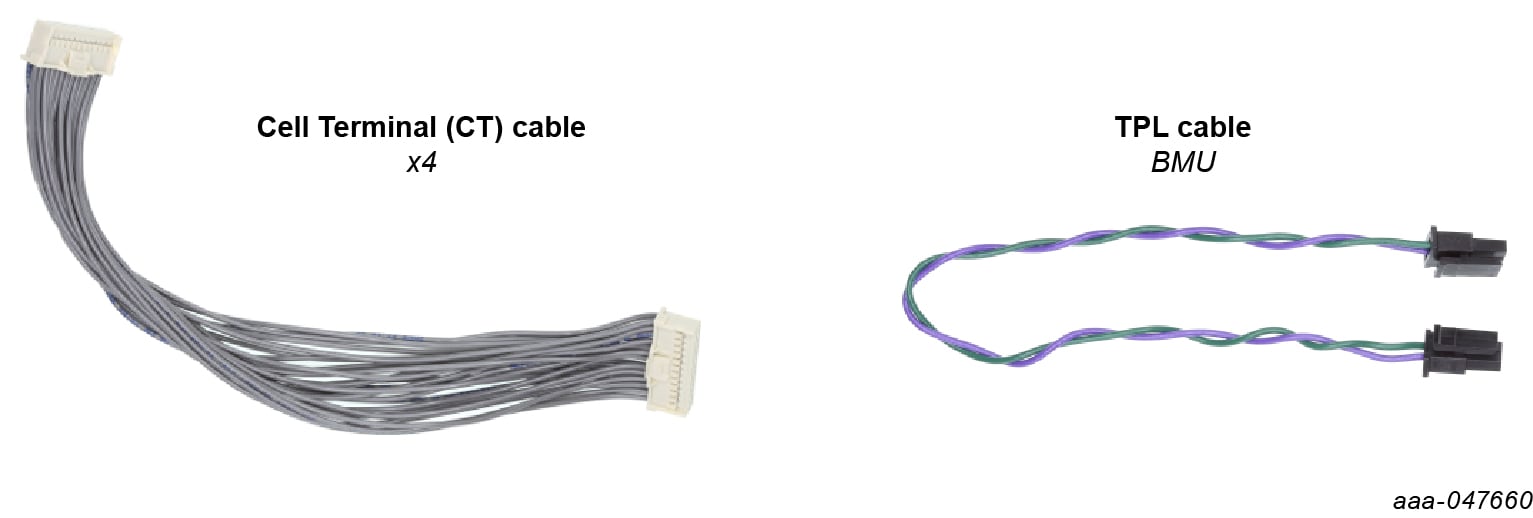

图4 RD33775ACNTEVB电缆

2.5 电池接线盒

电池接线盒(BJB)是电池管理系统的电池组感应部分。BJB可测量高压。该测量可监测接触器到逆变器和充电器的连接。BJB还可以精确测量系统电流，并监控电池到机箱的隔离。

RD772BJBTPLEVB是HVBMS参考设计BJB，适用于基于电气传输协议链路(ETPL)的架构。此BJB套件包括六根线缆，可与HVBMS的其他部件连接。

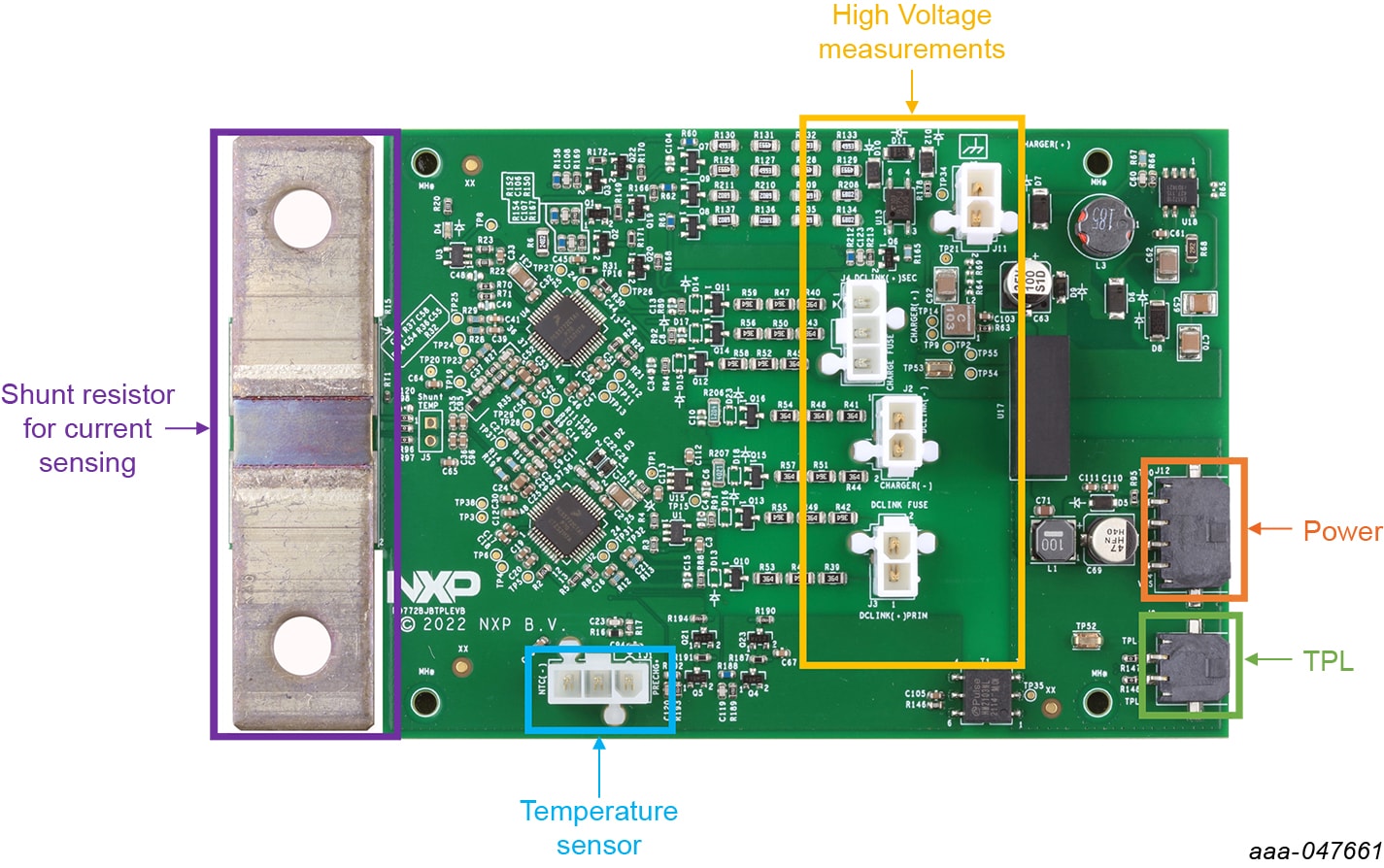

图5 RD772BJBTPLEVB接口

图6 RD772BJBTPLEVB电缆

2.6 电池仿真

HVBMS参考设计套件包含一个电池仿真套件，该套件由BATT-14CEMULATOR和BATT-14EXTENDER扩展板组成。

注意：当总电压接近电池单元控制器过压阈值时，请勿使用BATT-14CEMULATOR滑块的最大值。

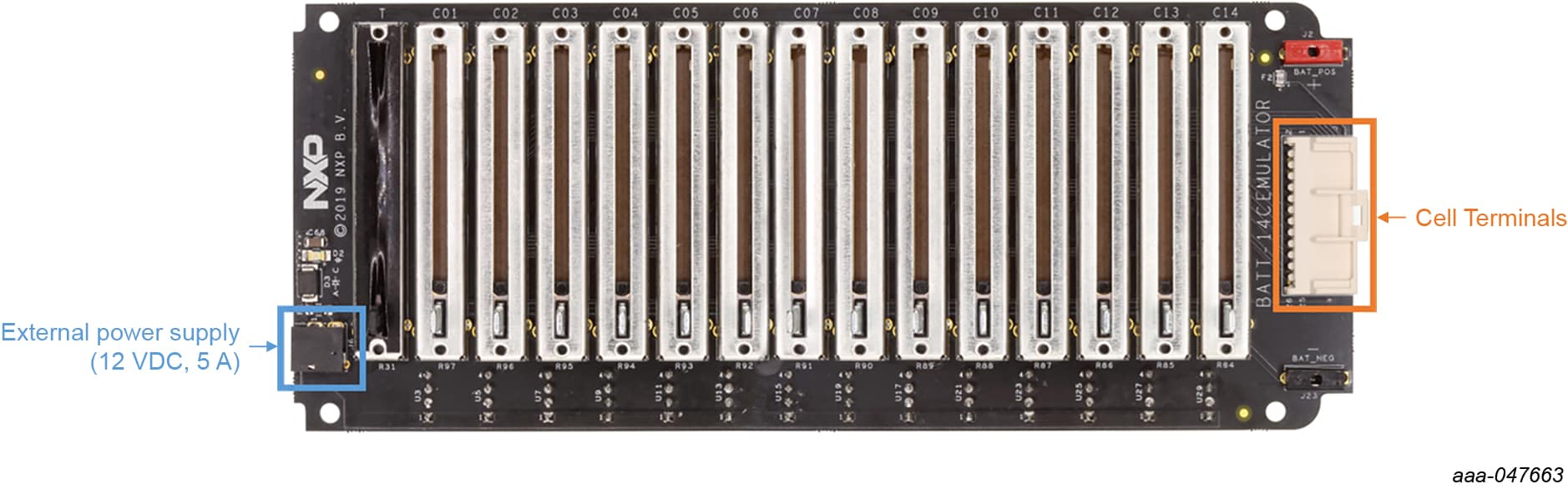

图7 BATT-14CEMULATOR接口

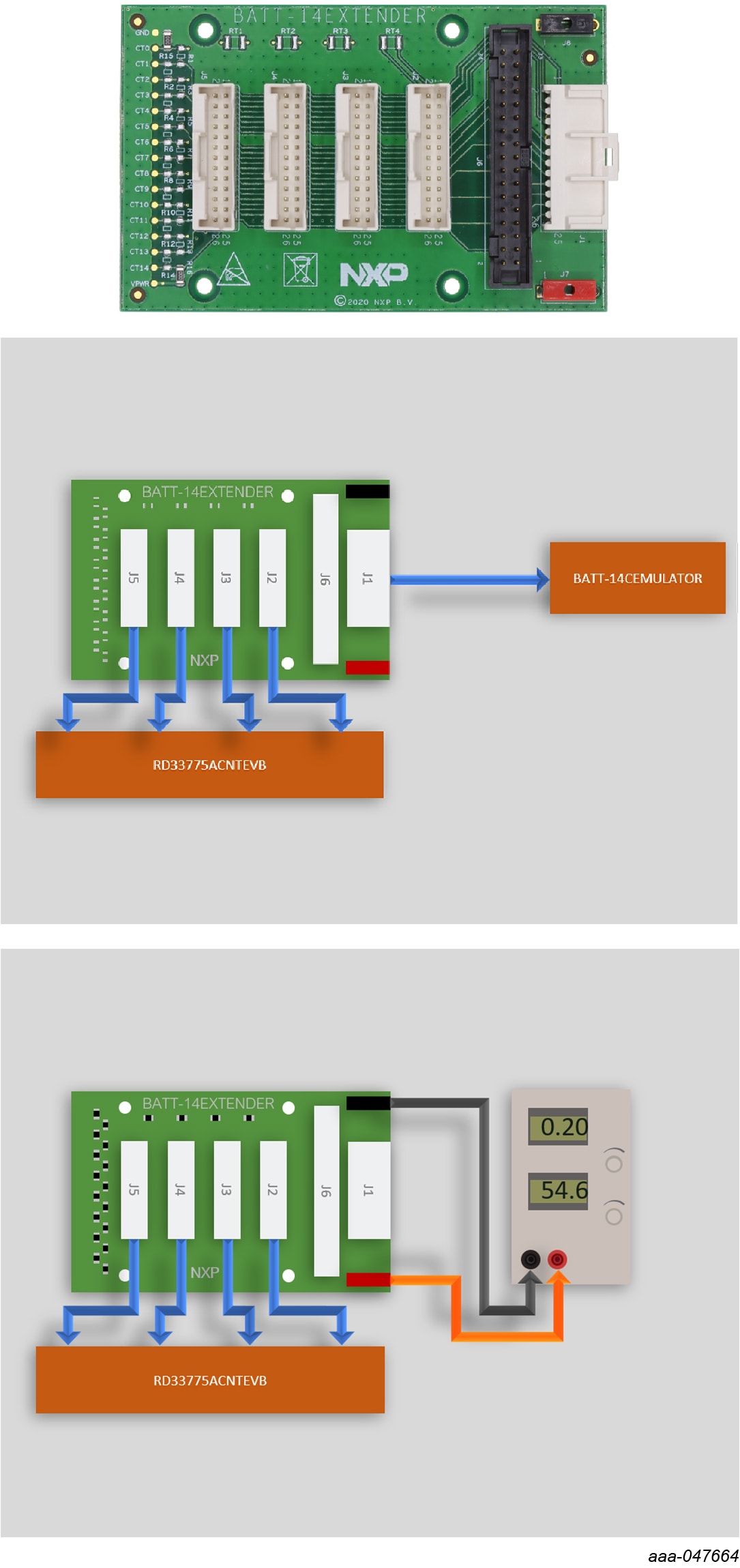

图8 BATT-14EXTENDER扩展板和用例

3.1 配置硬件

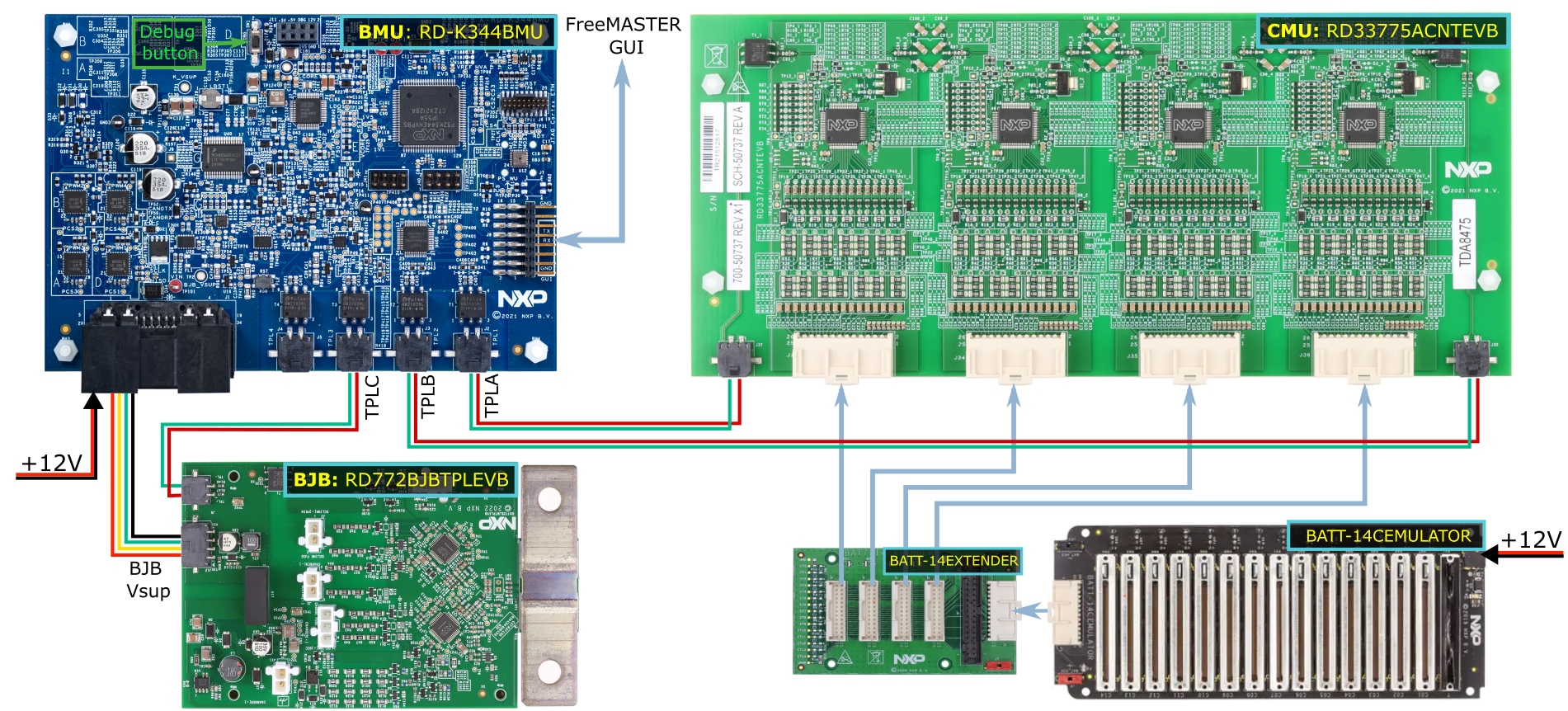

系统的连接与设置步骤如下：

• 评估板的连接：
  1. 从套件中取出所有板卡和电缆。
  2. 将多功能线缆连接到RD-K344BMU(J1)
  3. 连接单体电池监测单元(CMU)
     1. 将第一根ETPL线缆连接到RD-K344BMU(J2)和RD33775ACNTEVB(J37)
     2. 将第二根ETPL线缆连接到RD-K344BMU(J3)和RD33775ACNTEVB(J30)
     3. 将四根电源线连接到RD33775ACNTEVB(J1、J34、J35和J36)和BATT-14EXTENDER(J2、J3、J4和J5)
     4. 将电源线连接到BATT-14EXTENDER(J1)和BATT-14CEMULATOR(J1)
  4. 连接电池接线盒(BJB)。
     1. 连接RD-K344BMU(J5)和RD772BJBTPLEVB(J9)之间的ETPL线缆
     2. 连接RD-K344BMU(J1，第11至14引脚的4引脚接头)和RD772BJBTPLEVB(J12)之间的BJB电源线

• 为板卡供电：
  1. 通过使用所提供的电源和适配器(J6)为BATT-14CMULATOR供电，为CMU和电池仿真系统供电
  2. 将可用电源与多用途电缆端连接，为电池管理单元供电

  注意：根据固件版本，应在启动时执行其他操作，将SBC设置为正确的模式。有关详细信息，请参考2.3节。上电指示灯(D26)必须亮起，而不是闪烁。

• 使用HVBMS启动界面监测系统：
  1. 打开“HVBMS启动FreeMASTER”项目（HVBMS_StartUp_FreeMASTER.pmpx）

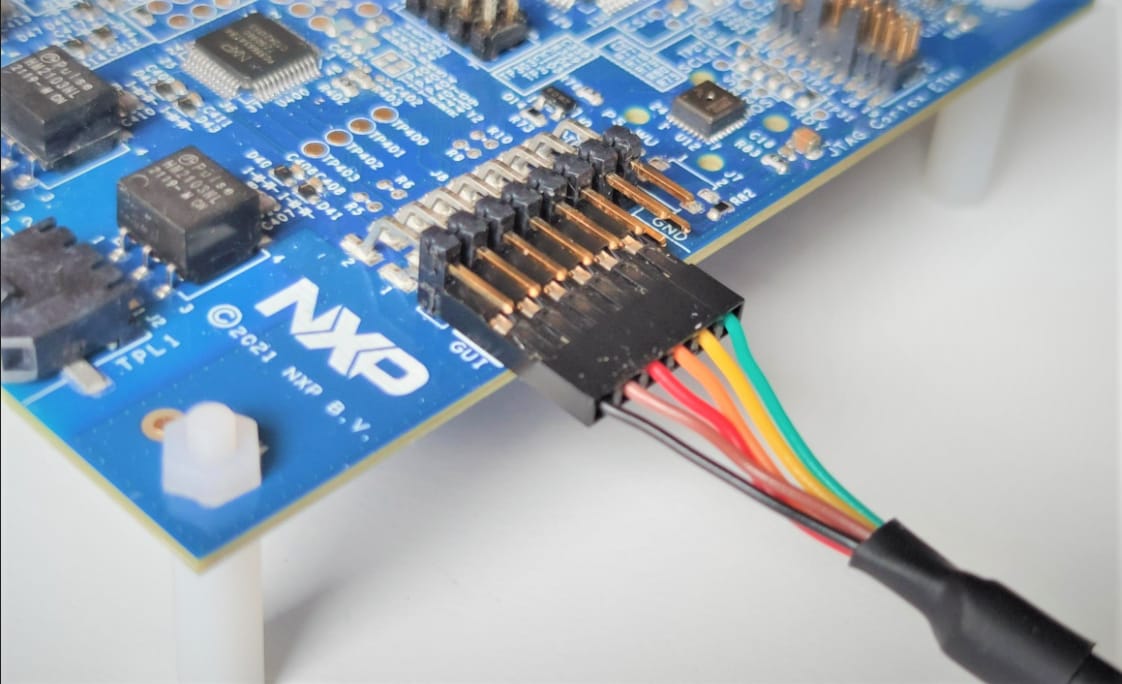

  2. 将提供的USB-TTL线缆连接到RD-K344BMU(J8)，确保黑色电线接地，黄色电线位于TX上，橙色电线位于RX上
  3. 在FreeMASTER上配置USB连接：
  1. 在FreeMASTER菜单中，点击"Tools（工具）" ，然后选择"Connection Wizard(连接向导)"······
  2. 在"Connection Wizard（连接向导）"窗口中，点击"Next（下一步）"。选择“Use direct connection to on-board USB port（使用到板载USB端口的直接连接）” ，然后点击"Next（下一步）"
  3. 选择正确的USB串行端口，并将115200选为要调试的波特率，然后点击"Next（下一步）"。
  4. 选择“Yes(是)”，使用检测到的端口设置，并开始使用FreeMASTER工具，然后点击 “Finish(完成)”。
  5. 在FreeMASTER菜单中，单击Go! ，或在界面中点击“Connect(连接)”。

• 对系统进行编程：
  • 要使用“HVBMS参考设计”安装开发设置并开始编程，请参阅《HVBMS软件安装指南》

参考文献

除了我们的RD-HVBMSCTBUN：高压电池管理系统，您还可以访问：

硬件页面：

• RD-K344BMU：带S32K344(BMU)的HVBMS电池管理单元
• RD33775ACNTEVB：HVBMS单体电池监测单元
• RD772BJBTPLEVB：HVBMS电池接线盒(BJB)
• BATT-14EXTENDER：电池模拟器扩展器
• BATT-14CEMULATOR：为MC33771C BCC EVB供电的14芯电池组仿真器

应用页面：

• 高压电池管理系统(HVBMS)
