TEA2016DB1519演示板快速入门
1. 快速入门
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些板支持各种模拟、混合信号和电源解决方案。它们整合了单片集成电路系统级封装设备，采用成熟的高容量技术。恩智浦产品尺寸小、组件少、成本低、性能好，帮助您打造先进的系统。
本页面将指导您完成设置和使用TEA2016DB1519演示板的过程。
1.1 套件内容
1.2 所需设备
- 交流电源
- 功率分析仪（可选）
- 电子负载（最小值：12V 时为20A）
- 用于观察操作行为的示波器
- 带USB接口的Windows PC，通过软件和接口修改参数
- TEA2016DB1514v2 USB-I2C接口板（RDK01DB1563套件，可选）
1.3 Windows PC工作站
- PC配备windows系统。软件在Windows 7和Windows 10上经过测试，但也适用于XP、Vista和Windows 8
- 可下载64位和32位版本的Ringo软件：
1.4 用户手册
请参见UM11234、UM11235、UM11527和Ringo软件包，了解有关推荐部件和板配置的更多详细信息。
Ringo软件包包含文档、视频和工具。
2. 获取硬件
2.1 板说明

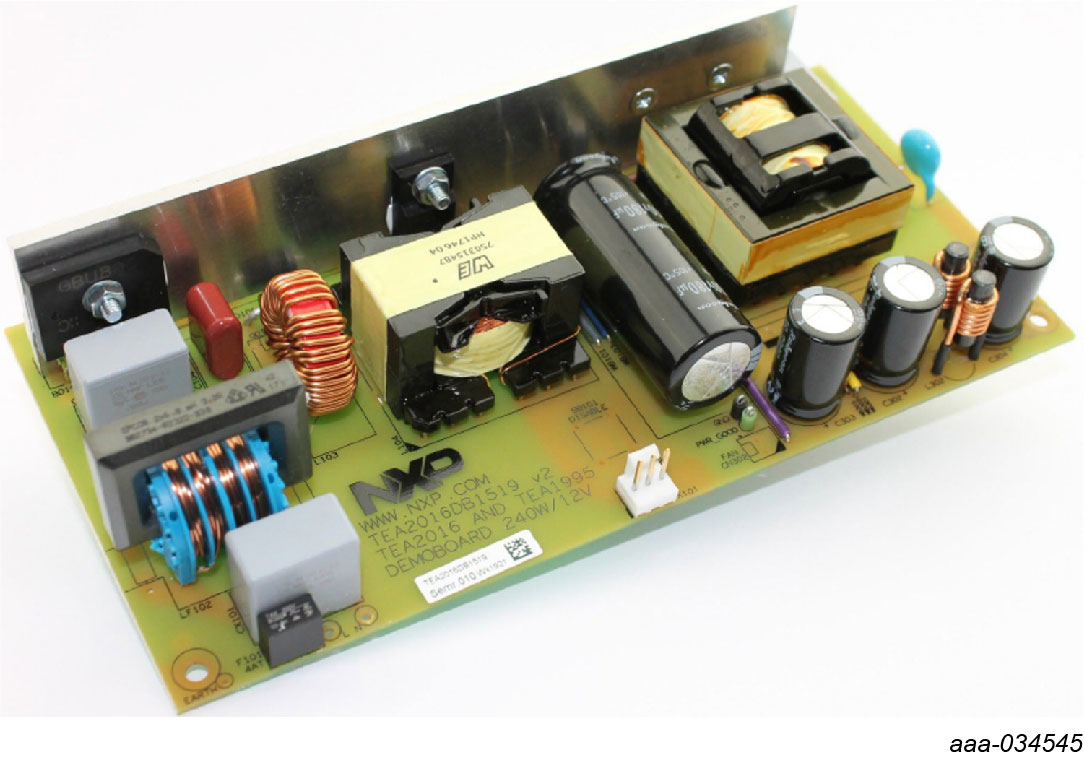

TEA2016DB1519 240W 12V 20A电源演示板
演示板可以在90V（RMS和264V（RMS；通用电源）之间的电源输入电压下工作。它包含3个子电路：
- BCM型PFC转换器
- 谐振LLC型HBC转换器
- SR谐振LLC型输出级
演示板的目的是展示和评估TEA2016 PFC+LLC控制器和同步整流器TEA1995T在单输出电压电源中的运行情况，包括在典型设计中的运行模式。性能通过一般标准测试，包括EuP lot6的要求。
| 符号 | 说明 | 值 | 条件 |
|---|---|---|---|
| 输入 | |||
| Vi | 输入电压 | 90V（RMS）至264V（RMS） | AC |
| fi | 输入频率 | 47Hz至63Hz | |
| Pi （no load） | 空载输入功率 | <100mW | 230V/50Hz |
| Pi i （load-250 mW） | 待机功耗 | <450mW | 230V/50Hz |
| 输出 | |||
| Vo | 输出电压 | 12V | |
| Io | 输出电流 | 0A至20A | 连续 |
| Io（max） | 最大输出功率 | 24A | OPP级 |
| Io（peak）max | 最大峰值输出电流 | 30A | t<50ms；受功率限制设置的限制（155%） |
| thold | 等待时间 | >10ms | 115V/60Hz |
| tstart | 开始时间 | <0.5s | 115V/60Hz |
| η | 效率 | ≥89% | 根据CoC计算的平均值 |
2.2 支持其他板
除了普通的TEA2016 IC，恩智浦半导体公司还为产品开发提供特殊的IC型号。不同之处在于，开发IC样品包括第二个I2C接口，以便在IC运行时轻松修改设置（“动态”更改）。TEA2016DB1519演示板使用TEA2016的开发版本。
请参见UM11234、UM11235、UM11527和Ringo软件包，了解有关推荐部件和板配置的更多详细信息
2.3 接口板
TEA2016DB1514接口板是一种开发工具，可以从计算机设置TEA2016控制器参数。恩智浦提供的Ringo TEA2016开发软件包含可安装在计算机上的图形用户界面（GUI）。
接口和软件作为电源开发的一部分，可在实验室环境中进行设计工作。它不适合消费类或工业用途。
2.4 IC编程板

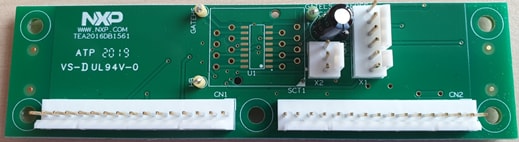

此板可用于熟悉编程TEA2016AATdev示例。为此，可以将样品焊接到板上。

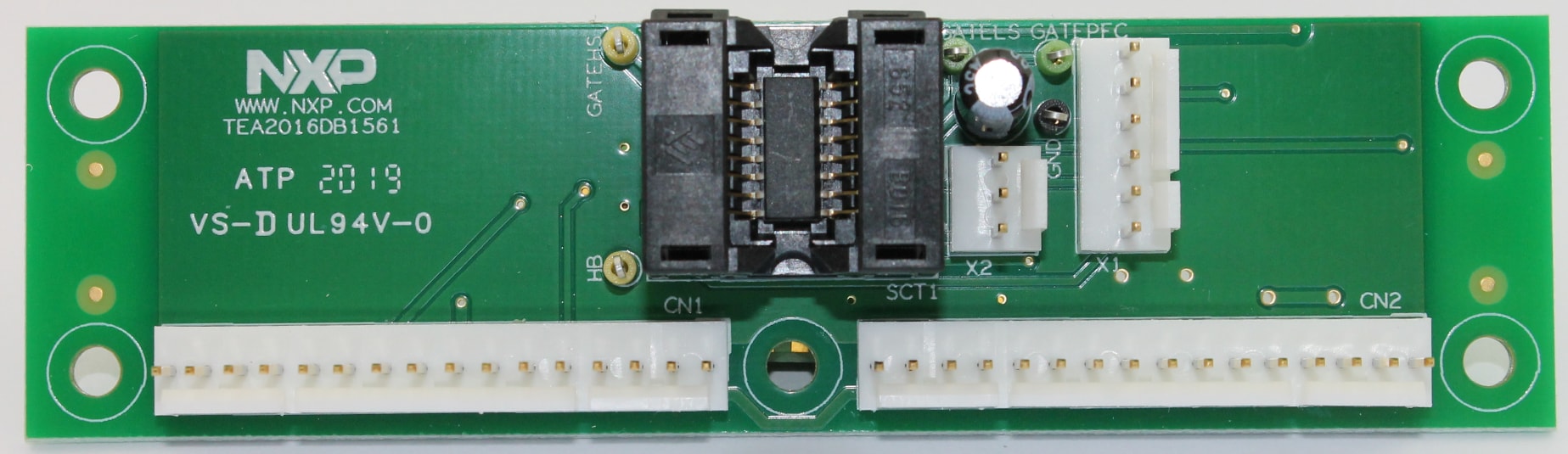

可以添加IC插座，使TEA2016DB1561编程板适用于编程小型IC系列。连接3引脚和6引脚电缆，可以通过USB-I2C接口上的开关选择正确的通道对TEA2016AT和TEA2016ATDEV样品进行编程。
3. 获取软件
3.1 安装软件

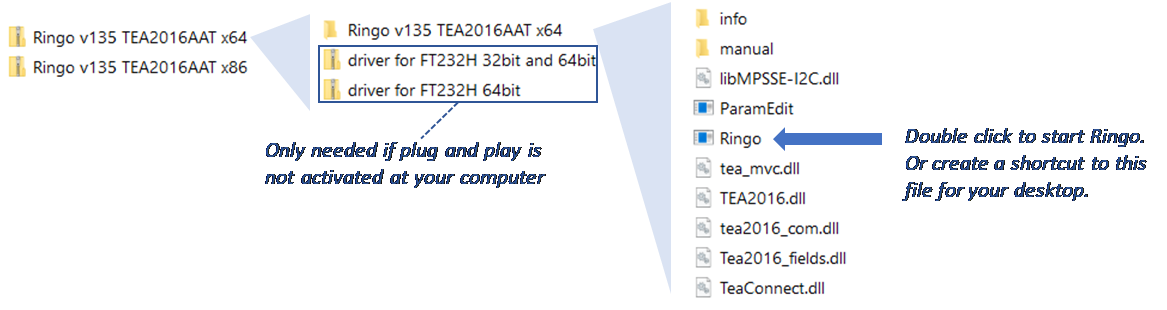

将zip文件下载到计算机上的文件夹中。x64适用于64位操作系统；x86适用于32位操作系统。解压文件。
要使Ringo软件工作，需要安装USB-I2C接口的FT232H驱动程序。第一次通过USB连接此接口时会自动安装。如果未自动安装，则可以使用随附的驱动程序手动安装（“快速入门”页面的视频展示了如何执行此操作）。
Ringo程序无需安装。双击Ringo.exe即可启动。将其他文件和文件夹保存在同一目录，方便Ringo使用。
3.2 Ringo软件的用户手册和教程视频

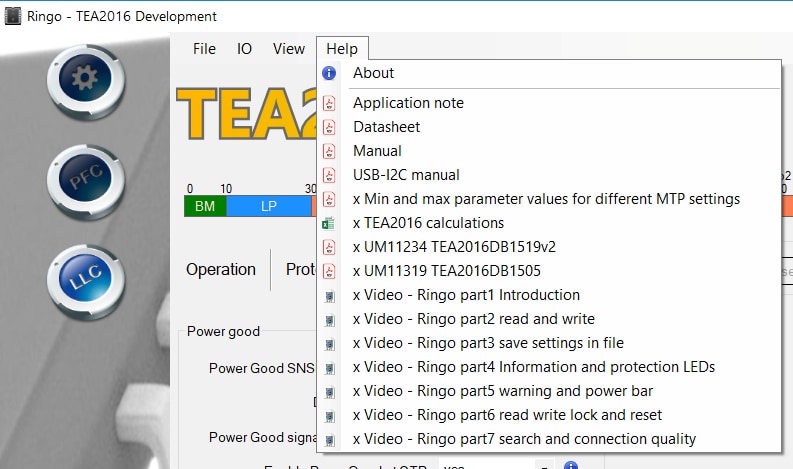

Ringo GUI软件中带有用户手册和视频，可轻松访问以熟悉该软件并了解可用功能。
Ringo中可找到这些视频，您可以在本地视频播放器上观看，也可以通过浏览器在恩智浦网站观看：
- 简介
- 读写
- 信息与保护
- 将设置保存到文件中
- 警告和电源条
- 读写锁定和复位
- 搜索和连接质量
访问网址观看视频： TEA2016AAT
4. 配置硬件

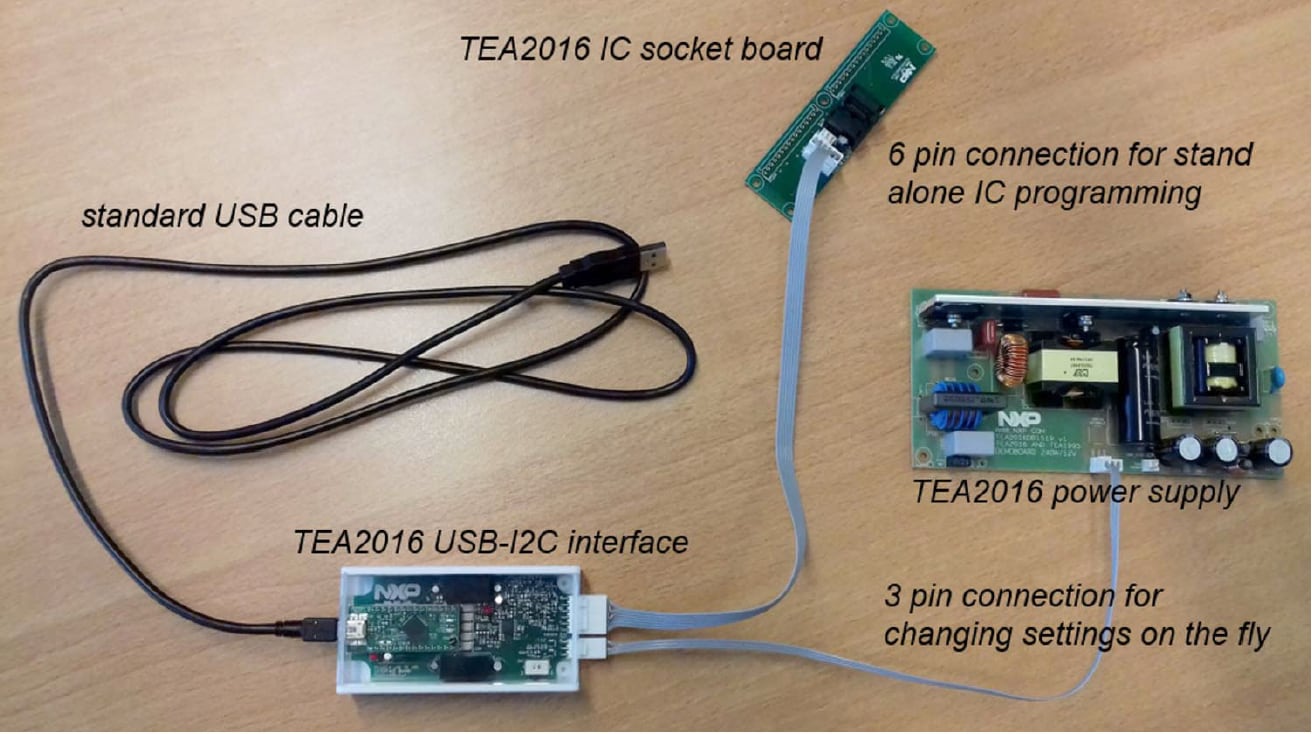

电源设置：
TEA2016DB1519v2演示板包含一个TEA2016AATdev样本，在运行过程中可以通过I2C进行通信。它通过3引脚连接与接口相连。
IC编程板设置：
通过6引脚电缆连接TEA2016DB1561，可以读取或编程TEA2016AAT IC。如果使用TEA2016AATdev IC版本，请同时连接3引脚电缆。
接口上的开关选择3引脚或6引脚电缆连接。
4.1 支持其他板
请参见UM11234、UM11235、UM11527和Ringo软件包，了解有关推荐部件和板配置的更多详细信息。
视频展示了运行期间电源使用的情况，并讨论了如何利用可编程功能优化电源设计。
访问网址观看视频：TEA2016AAT |用于谐振电源的数字化LLC PFC组合控制器|恩智浦半导体
获取帮助
Ringo软件
问题：无法启动Ringo.exe 。
- 回答1：要使Ringo软件正常工作，需要在计算机上安装USB-I2C接口驱动程序（FT232）
- 回答2：确保使用的是兼容版本：32位或64位
- 回答3：Ringo适用于Windows操作系统。在其他操作系统上，可以通过Windows模拟器运行。
- 回答4：Windows更新后，可能需要再次（一次）连接USB-I2C接口。
问题：可以不连接接口就使用Ringo吗？
- 回答1：可以，但要安装USB-I2C接口驱动程序（FT232）
- 回答2：开始使用时需要在计算机上安装USB-I2C接口驱动程序（FT232） ，才能启用Ringo软件。为此，需要连接接口（一次）以安装驱动程序。
问题：连接USB-I2C接口时，它不工作。
- 回答1：运行FT232模块需要驱动程序 。驱动程序通常是自动安装的（即插即用），但有时需要手动安装。Ringo压缩包中包含多个驱动程序。可在恩智浦网站上观看“手动安装USB驱动程序”视频教程。
- 回答2：安装了驱动程序但仍然无法工作时：完全（“删除此设备的驱动程序软件”）删除驱动程序并选择包含的其他驱动程序，或访问FTDI芯片网站获取更多信息或驱动程序版本。
USB-I2C接口
问题：电源设备未运行时，是否可以更改电源设备上TEA2016ATDEV（开发型）IC的设置。
- 回答1：能更改。用50V的交流低电源电压时，IC由高压电源供电，并可通过I2C通信。但由于电压仍然太低，电源无法启动。
- 回答2：能更改。如果（临时）将20V的外部电源连接到SUPIC，则IC可以在不启动电源的情况下运行。
问题：可以更改电源上TEA2016AAT IC（非开发型）的设置吗？
- 可以，但这更加复杂。应用笔记AN12330在第15.5.3.2节中说明了如何进行这一操作。您无法在操作过程更改，因为I2C通信的引脚在操作过程具有不同的功能。
问题：与IC之间没有通信。
- 回答1：检查接口上的开关是否在正确的位置：3引脚或6引脚。
- 回答2：检查是否连接了正确的电缆（或在使用编程板时检查两者）。
- 回答3：检查信号干扰是否阻碍通信
问题：我想对板进行更改或维修。有电路图吗？
- 回答1：电路图包含在UM11235用户手册中。可在 Ringo的帮助选项卡中找到。
问题：板上的LED有什么指示功能？
- 回答1：Ringo软件可以使用它们来显示I2C连接正常。不同Ringo版本的指示情况不同。通常，缓慢闪烁表示与IC没有通信。快速闪烁表示与IC的通信正确。
编程板
问题：使用编程板时，需要连接哪根电缆？
- 回答1：同时连接3引脚和6引脚电缆，并选择正确的I2C信道用于之后的添加时间
- 回答2：对于TEA2016AAT IC，仅需要连接6引脚电缆。
- 回答3：对于TEA2016AATdev IC，需要连接3引脚和6引脚电缆。
问题：我想在板上增加一个IC插座。哪种类型合适?
- 回答1：板上的配置适用于Wells CTI 652B0162215 SO16插座。
问题：我想测量信号或在板上进行修改。有电路图吗？
- 回答1：Ringo帮助选项卡中可找到电路图。
仅使用TEA2016DB1519演示板
问题：使用TEA2016AAT是否可以不购买I2C接口和编程板？
- 回答1：当然，可以在电源中使用TEA2016 IC，就像使用其他类型IC一样。在这种情况下，可以使用IC标准参数设置。
- 回答2：当您想通过修改TEA2016设置来优化设计时，需要软件和接口板。该套件为您提供了所需的一切，帮助您快速入门。
