S32K148-T-BOX快速入门

上次修改时间： 2019-06-24 15:16:06支持 S32K148汽车远程信息处理盒（T-Box）

本文档内容

  • 1

    连接

  • 2

    获取软件

  • 3

    配置硬件

  • 4

    构建、运行

    购买 S32K148汽车远程信息处理盒（T-Box）

    本文档内容

    1. 连接

    开始试用S32K148-T-BOX。

    1.1 连接12V电源

    • 带有线束的23引脚ECU连接器
    • J31-8 (GND)和J31-1 (+12V)

    注：S32K148-T-BOX上没有嵌入式调试器。调试是通过J12使用PEMicro U-Multilink/FX和调试器端口F上的mini-20引脚电缆完成的。

    S32K148-T-BOX-1.1

    S32K148-T-BOX-1.1

    上电后，D10、D11和D12将亮起。将U-Multilink调试器连接到PC时，其USB和TGTPWR LED将亮起。

    下一页获取软件

    2. 获取软件

    2.1 下载S32K148-T-BOX QSP

    下载S32K148-T-BOX快速支持包(QSP)，包括S32K148_Based_T_BOX_BSP_TestPrj_SDK_RTM2_0.zip，启动您的设计。

    下载S32K148-T-BOX QSP

    2.2 获取S32 Design Studio for Arm

    下载并安装S32DS for Arm®

    注：查看S32 Design Studio页面获取最新版本。

    下载S32DS for ARM

    2.3 获取S32K SDK RTM

    下载并安装S32 Design Studio for Arm 2018.R1 Update 6 SDK S32K14x RTM v.2.0.0 (REV UP6)

    下载S32K SDK RTM

    前页连接
    下一页配置硬件

    3. 配置硬件

    3.1 配置硬件

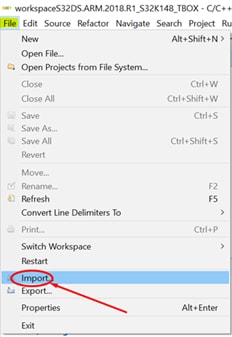

    1. 打开S32DS for Arm IDE并选择File → Import(文件→导出)
      2. S32K148-T-BOX-1.1

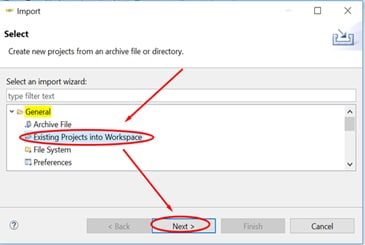

    2. 然后选择General → Existing Projects into Workspace → Next(常规→现有项目到工作区→下一步)

      3. S32K148-T-BOX-1.1

      S32K148-T-BOX-1.1

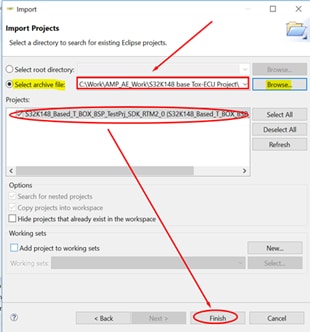

    3. 转到Select archive file → Browse option(选择归档文件→浏览选项)，选择S32K148_Based_T_BOX_BSP_TestPrj_SDK_RTM2_0.zip文件，然后选择project → Finish(项目→完成)

      4. S32K148-T-BOX-1.1

      S32K148-T-BOX-1.1

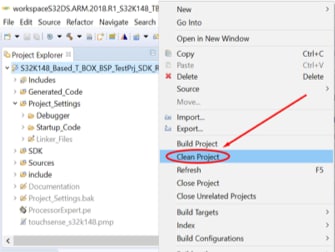

    4. 导入项目后，首先在“项目资源管理器”中选择项目，然后右键点击并选择“清理项目”，即可清理项目

      5. S32K148-T-BOX-1.1

      S32K148-T-BOX-1.1
    5. 在“项目资源管理器”中选择项目，然后右键点击并选择“Build Project(构建项目)”

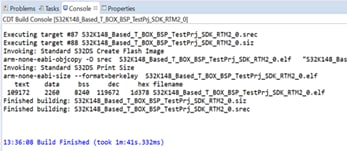

      6. 注：如果编译的结果没有错误，您将收到“Build Finished(构建完成)”消息。

      S32K148-T-BOX-1.1

      S32K148-T-BOX-1.1
      S32K148-T-BOX-1.1

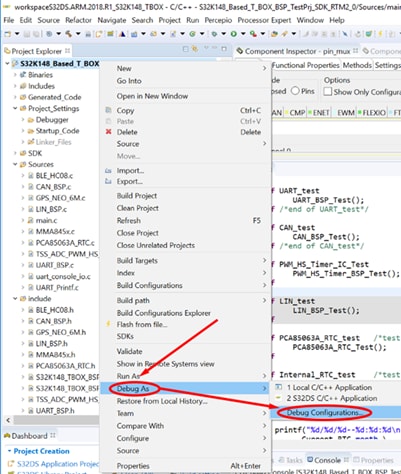

    6. 在“项目资源管理器”中选择项目，然后右键点击选择“Debug As → Debug Configuration”(调试为→调试配置)

      7. S32K148-T-BOX-1.1

      S32K148-T-BOX-1.1

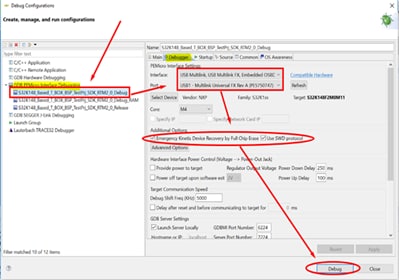

    7. 在Debug Configuration”(调试配置)窗口，选择GDB PEMicro Interface Debugging → S32K148_Based_T_BOX_BSP_TestPrj_SDK_RTM2_0_Debug → Debugger(GDB PEMicro接口调试→ S32K148_Based_T_BOX_BSP_TestPrj_SDK_RTM2_0_Debug →调试器)
    8. 在“Interface(接口)”下，选择正确的调试器，并确保Port(端口)具有正确的部件号，然后在“Additional Options(附加选项)”中，选中“Emergency Kinetis Device Recovery by Full Chip Erase(通过全芯片擦除进行紧急Kinetis设备恢复)和Use SWD protocol(使用SWD协议)”(如果未选中此选项，它将使用JTAG调试协议)。选中Debug(调试)来启用调试

      9. 注：它首先将编译结果—elf文件下载到目标MCU中。

      S32K148-T-BOX-1.1

      S32K148-T-BOX-1.1

    前页获取软件
    下一页构建、运行

    4. 构建、运行

    4.1 S32K148-T-BOX BSP测试项目

    使用USB-to-UART适配器通过J25-6 (TXD)、J25-7 (RXD)和J25-12 (GND)将板连接至PC

    注：有关测试结果说明和演示项目的更多详细信息， 请参考S32K148-T-BOX软件用户指南。

    S32K148-T-BOX-1.1

    4.2 配置串行通信格式

    打开PC上的UART控制台(例如，串行端口实用程序)，并配置其串行通信格式：

    • 数据速率：115200 baud/s
    • 数据位：8
    • 奇偶校验位：无
    • 停止位：1
    • 流量控制：OFF

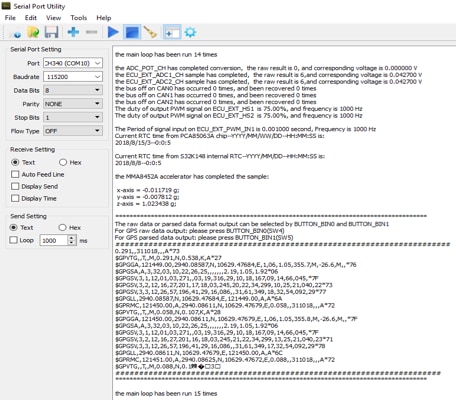

    4.3 测试结果输出

    S32K148-T-BOX-1.1

    S32K148-T-BOX-1.1

    前页配置硬件
