RD33775ACNCEVB评估板快速入门。
本文档内容
-
开箱即用
-
获取硬件
-
配置硬件
1. 开箱即用
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将指导您完成设置和使用RD33775ACNCEVB评估板。
1.1 套件内含物/装箱单
RD33775ACNCEVB内含物包括：
2. 获取硬件
2.1 板特性
- 与MC33665A的CAN FD通信速率高达5Mbit/s
- 板载CAN收发器TJA1443
- 利用电阻器的电阻值填充功能，可配置CAN通信和CAN FD仲裁速度
- 利用电阻器的电阻值填充功能，可配置MC33665A的CAN ID
- 4个MC33775A电芯控制器
- 监测并平衡56个锂离子电芯
- 板载电容隔离功能，用于与板载MC33775A器件进行菊花链通信
- 变压器隔离功能，用于板外菊花链通信以及从MC33665A的TPL端口0到MC33775A的通信
- 灵活的环回设置，适用于单链或两个独立菊花链，无环回
2.2 板说明
RD33775ACNCEVB可用作硬件参考设计，支持集中式电芯监测单元通过CAN FD直接通信。安装在RD33775ACNCEVB上的MC33665A是一个网关路由器，可以将TPL消息从CAN FD路由到4个不同的TPL端口。
MC33775A是恩智浦的ASIL D安全电芯控制器，用于监测锂离子电芯的电压、温度，此外还能够平衡锂离子电芯。RD33775ACNCEVB中的4个MC33775A电芯控制器可以监测多达56个锂离子电芯。
2.3 板组件

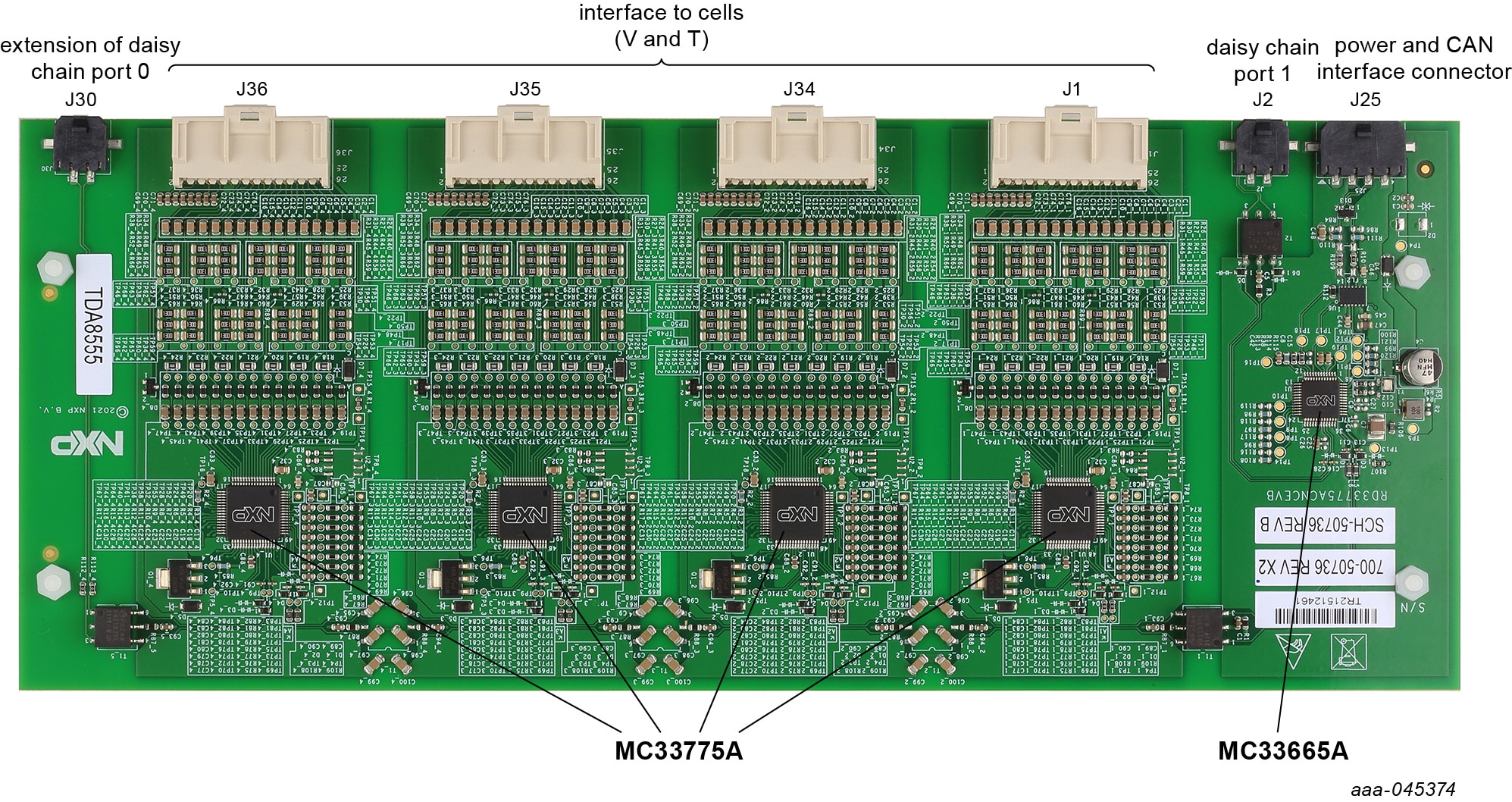

RD33775ACNCEVB评估板概述
3. 配置硬件
3.1 配置硬件

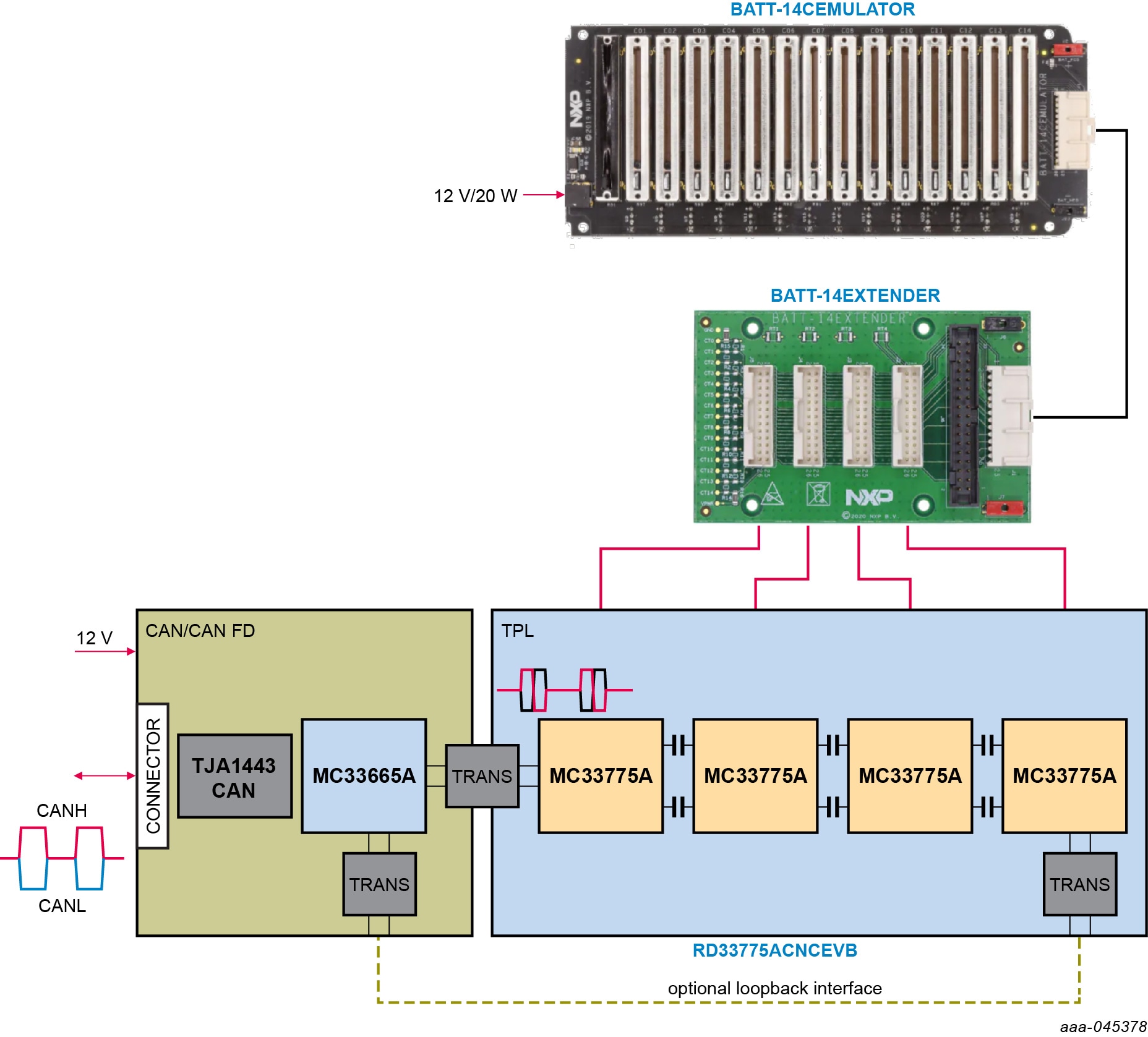

RD33775ACNCEVB适用于不同的安装配置，用于查看MC33665A和MC33775A的性能。图1展示了查看RD33775ACNCEVB的大多数内置功能和特性的最低硬件设置。BATT-14CEMULATOR是一款基于滑块的仿真器，可以模拟14芯电池组的行为。BATT-14EXTENDER可以转换电芯仿真器输出的电压，与4种不同电芯控制器（每个控制器最多14个电芯）对接。RD33775ACNCEVB的电芯接口电缆与BATT-EXTENDER和BATT-14CEMULATOR兼容，后者可为MC33775A电芯控制器(BCC)设备供电。
如需了解如何使用RD33775ACNCEVB中的TPL自动唤醒功能，请联系恩智浦工程团队。
J25连接器可为MC33665A供电，并支持与RD33775ACNCEVB的CAN FD通信。电子控制单元(ECU)或CAN工具可与 J25对接 ，用于建立CAN FD通信。
- 要设置并与RD33775ACNCEVB建立通信，请查看MC33665A和MC33775A的数据手册
- 基于ECU或CAN工具设置CFG0、CFG1、ID0_STB_OD、ID1、ID2和ID3
- 根据测试要求，可将外部MC33775A BCC器件连接到RD33775ACNCEVB
- 连接到
J30，作为从第4个MC33775A到端口0的扩展 - 连接到
J2，作为MC33775A BCC器件到端口1的第二个菊花链 - 外部MC33771C/MC33772C可以连接到J2，作为连接MC33665A的菊花链端口1的接口。
- 恩智浦的MC33771C/MC33772C BCC器件不应连接到
J30。 - 根据测试方案交叉检查了接口连接和评估板后，将12 V连接到BATT-14CEMULATOR和RD33775ACNCEVB
如需了解有关设置RD33775ACNCEVB的其他信息，请联系恩智浦销售团队。
