RD33771CNTREVM快速入门

上次修改时间： 2020-01-09 10:55:53支持 灵活的BMS参考设计

本文档内容

  • 1

    快速入门

  • 2

    硬件介绍

  • 3

    配置硬件

  • 4

    安装软件

购买 灵活的BMS参考设计

本文档内容

1. 快速入门

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装器件。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页面将指导您如何设置RD33771CNTREVM板。

1.1 套件内含物/装箱单

RD33771CNTREVM内含物包括：

  • 组装和测试好的RD33771CNTREVM板，放在防静电袋中。
  • 带有电池模拟器板的高压线缆：BATTDEV-CON24
  • 带接头线缆，22 AWG (红色) L 200mm，8引脚，带1个压接端子
  • 带接头线缆，CAN绞线L 500mm，3引脚，带两个压接端子
  • 支架，公/母，M3×20mm尼龙
  • 紧固件，螺母，六角，尼龙，M3
  • 紧固件，支架M3×20mm，不锈钢六角5mm公/母
  • 紧固件，M3-.5不锈钢机加工六角螺母
  • 快速入门指南

1.2 其他硬件

除了套件内含物外，使用此套件时，还需要使用以下硬件。

  • 电流容量为500mA的12V DC电源
  • 电流容量为500mA的10V至50V DC电源，或7-14芯电池组
  • USB Multilink FX硬件调试器

1.3 Windows PC工作站

该参考设计需要Windows PC工作站。在使用此参考设计时，满足这些最低规格即可获得理想效果。

  • Windows 10、Windows XP、Windows 7或Vista (32位或64位)

下一页硬件介绍

2. 硬件介绍

2.1 板特性

  • 1个板带4个BCC
  • 每个BCC可以高精度测量多达14个电芯的电压
  • 每个BCC都提供6通道温度感测
  • 第一个BCC有电流感测点，可以连接一个外接分流电阻用于电流测量
  • 板载电容或TPL隔离通信
  • 用于板外通信的TPL隔离
  • 电芯均衡电流设置为100mA，通过添加CB电阻扩展至300mA
  • 低成本SBC和MCU用于BCC管理
  • 单通道CAN接口
  • JTAG调试接口
  • 高EMC性能：通过了BCI 200mA，CE CISPR class 3认证

2.2 板说明

RD33771CNTREVM提供了一款解决方案，适用于汽车应用中锂离子电池管理的集中式和分布式架构。该板配备4个由一个MCU控制的MC33771C器件。可以绕过MCU并将其堆叠到长菊花链中，以实现柔性BMS架构。

每个BCC可以测量含有7到14个电芯的锂电池。BCC通过TPL菊花链或电容隔离进行通信。MCU由SBC供电，该SBC由12V DC电源供电。

2.3 板组件

RD33771CNTREVM柔性HV BMS解决方案概述。

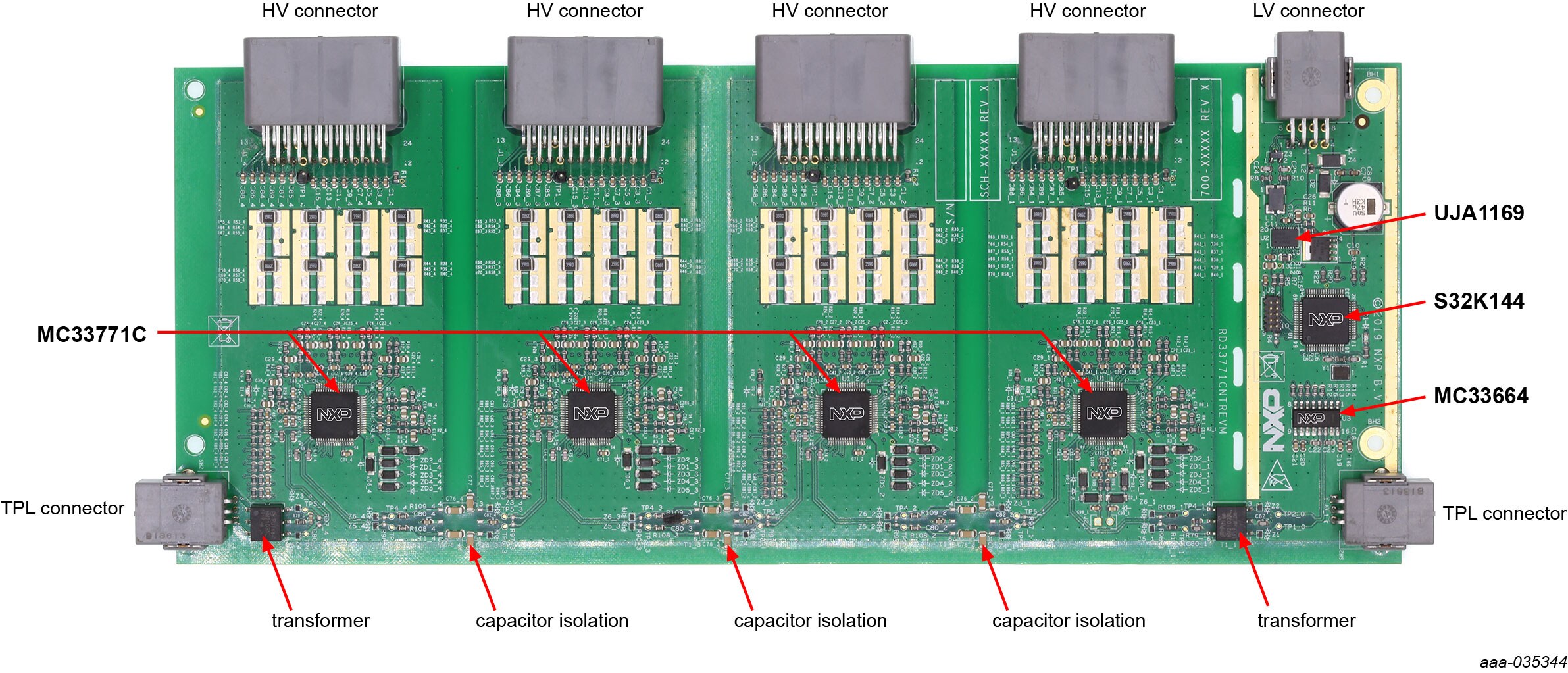

RD33771CNTREVM Board Components

RD33771CNTREVM Board Components

表1. 板说明

名称 说明
MC33771C 14通道锂电池电芯控制器IC。
MC33664 隔离通信IC。
UJA1169 微型高速CAN配套系统基础芯片。
S32K144 32位汽车通用微控制器。
HM2103NL TPL隔离变压器。
TPL连接器 TPL通信连接器。
HV连接器 电池感测连接器，用于真实电池或电池模拟板。

前页快速入门
下一页配置硬件

3. 配置硬件

3.1 配置硬件

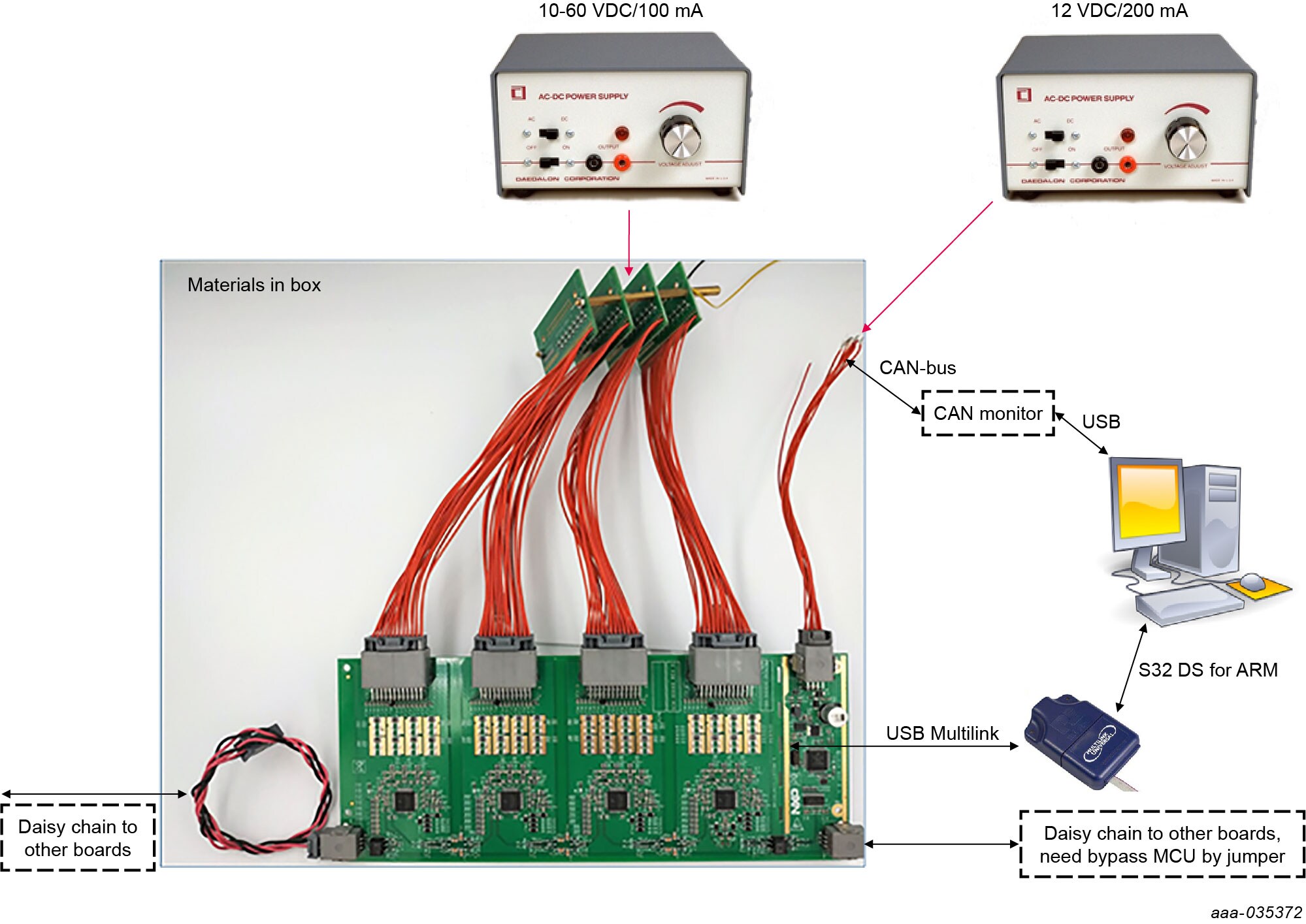

RD33771CNTREVM HW Configuration

RD33771CNTREVM HW Configuration

要配置硬件，请完成以下步骤：

  1. 将电池模拟器和低压线缆连接到板上
  2. 将电池模拟器线缆连接到1号电源(电流限值为100mA的10到60V DC电源) 板底部的文本标签指示引脚位置
  3. 将低压线缆连接到2号电源(电流限值为200mA的12V DC电源)。板底部的文本标签指示引脚位置
    • 如通电成功，则板上的LED指示灯亮起。1号电源的功耗约为40mA，2号电源的功耗约为50mA
    • 如未下载MCU程序或MCU电源关闭，则每个BCC上的LED指示灯将在60秒后熄灭
  4. 将multilink连接到MCU旁的JTAG端口
  5. 启动S32 Design Studio for ARM
  6. 导入并启动示例软件项目，在S32 Design Studio for ARM中进行下载/调试，以评估该板

前页硬件介绍
下一页安装软件

4. 安装软件

4.1 安装软件

  1. 下载S32 Design Studio IDE for ARM (建议下载2018.R1版)

    2. 注：需要进行注册。

    下载S32DS for ARM
  2. 打开安装程序，然后按照安装向导中的说明进行操作
  3. 从RD33771CNTREVM网页获取示例项目
  4. 使用示例源代码开始开发

4.2 成功

开始嵌入式应用开发。

前页配置硬件
下一页设计资源
