1. 开箱即用

恩智浦模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长，器件尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页面将指导您完成PF9453 QFN评估板的设置和使用。

1.1 套件内含物/装箱单

该套件内含物包括：

  • 完成组装和测试的评估板，放在防静电袋中
  • 快速入门指南

1.2 其他硬件

除了套件内含物外，使用此板时，还需要使用以下硬件。

  • 电源范围为2.7V至5.0V，电流限制初始设置为1.0A(默认电压下，最大功耗可达22W)
  • 示波器/万用表
  • 电子负载(可选)——每个电源轨输出都可以连接到电子负载进行测试

1.3 最低系统要求

此评估板需要Windows PC工作站。在使用此评估板时，满足这些较低规格可产生较好的效果：

  • 基于USB的计算机，支持Windows 7、Windows 8或Windows 10

1.4 软件

使用此评估板需先安装软件。所有列出的软件均可在PF9453 QFN评估板的“评估板信息”页面或提供的链接获得。

  • 进入PF9453 EVB图形用户界面
  • 将评估套件GUI压缩文件PF9453_EVB_GUI_1.25.2.21-x64解压到选定文件夹中。无需安装。(如果解压时需要密码，请输入“NXP”)
  • 从FTDI芯片  网页安装FTDI D2XX直接驱动程序
  • 运行PF9453.exe文件。界面窗口如图1所示。

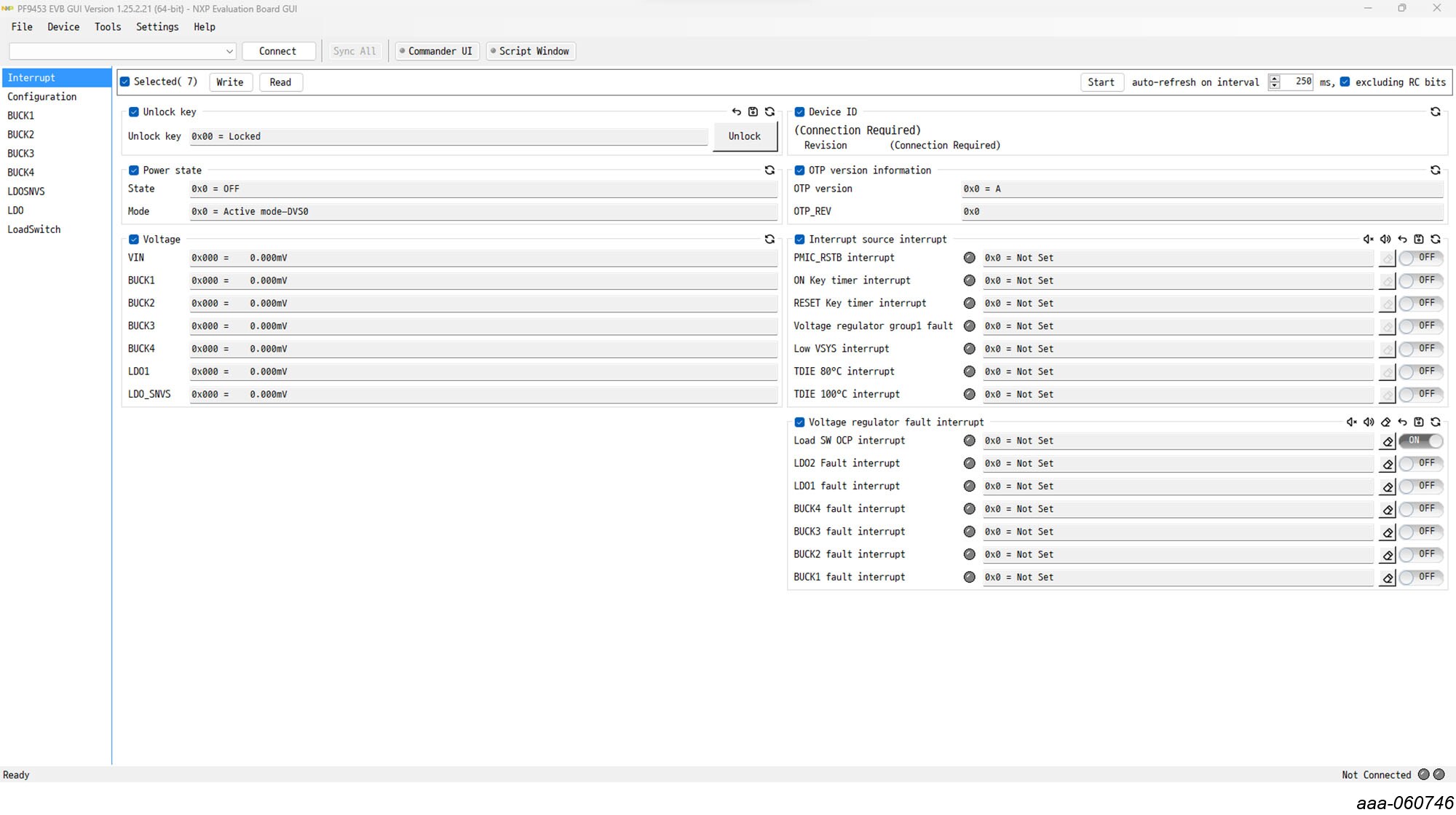

Figure 1. Interface Window

Figure 1. Interface Window

下一页获取硬件

2. 获取硬件

2.1 板特性

  • 4个降压稳压器：
    • 1个带DVS的2.7A降压稳压器
    • 两个2A降压稳压器
    • 1个2.5A降压稳压器
    • 3个线性稳压器
      • 1个10mA LDO
      • 1个250mA LDO
      • 1个200mA LDO
    • 具有内置有源放电电阻的400mA负载开关
    • 32.768kHz晶振驱动和缓冲输出
    • 系统特性：
      • 工作输入电压范围：2.7V至5.5V
      • 电源开/关控制
      • 待机/深度待机/运行模式控制
      • 中断配置
      • Fm+ 1MHz I²C接口(通过FTDI USB转I²C芯片实现)

2.2 板说明

PF9453板概览。

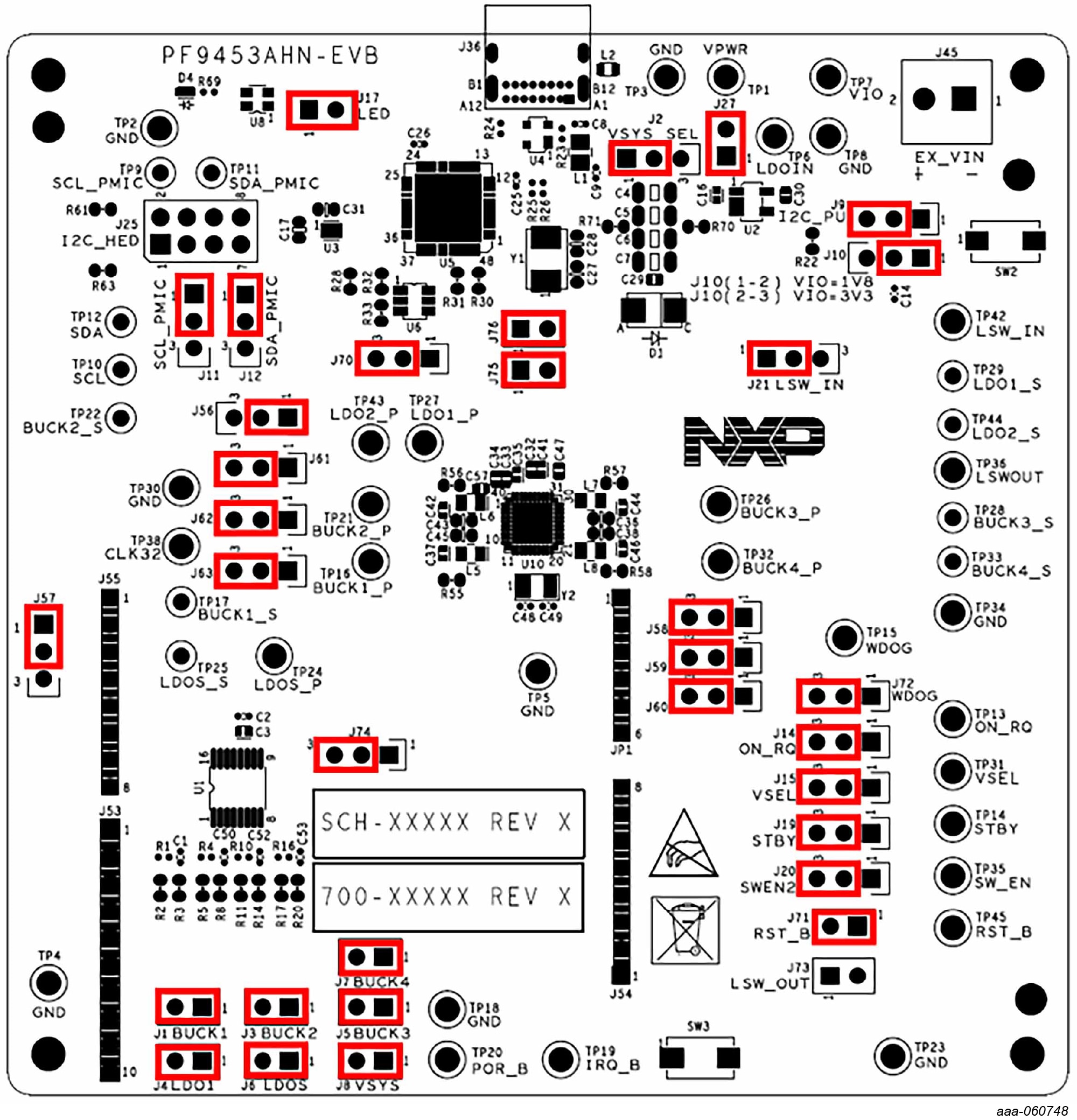

Figure 2. Evaluation Board Default Jumper Configuration

Figure 2. Evaluation Board Default Jumper Configuration

表1 评估板跳线描述

名称 默认 说明
J1 已关闭 将BUCK1_OUT电压连接到ADC0通道
J2 1至2 选择VSYS和PSYS的电压源(PMIC输入电压)：
  • 1至2→PMIC输入电压来自USB-C型连接器
  • 2至3→PMIC输入电压来自外部连接器(J45)或测试点(TP1和TP3)
J3 已关闭 将BUCK2_OUT电压连接到ADC1通道
J4 已关闭 将LDO1_OUT电压连接到ADC4通道
J5 已关闭 将BUCK3_OUT电压连接到ADC2通道
J6 已关闭 将LDO_SNVS电压连接到ADC5通道
J7 已关闭 将BUCK4_OUT电压连接到ADC3通道
J8 已关闭 将PSYS电压连接到ADC6通道
J9 2至3 选择VIO的电压源(输入和输出信号的电压)：
  • 1至2→VIO电压源为LDO_SNVS
  • 2至3→VIO电压源为外部LDO(U2)
J10 1至2 选择外部LDO(U2)的输出电压：
  • 1至2→外部LDO输出电压=1.8V
  • 2至3→外部LDO输出电压=3.3V
J11 1至2 选择SCL_PMIC信号(PMIC I²C信号)是否通过电平转换器(U3)：
  • 1至2→SCL_PMIC信号通过电平转换器(U3)
  • 2至3→SCL_PMIC信号不通过电平转换器(U3)
J12 1至2 选择SDA_PMIC信号(PMIC I²C信号)是否通过电平转换器(U3)：
  • 1至2→SDA_PMIC信号通过电平转换器(U3)
  • 2至3→SDA_PMIC信号不通过电平转换器(U3)
J14 2至3 选择PMIC_ON_REQ电平：
  • 1至2→PMIC_ON_REQ=高电平(启动上电序列)
  • 2至3→PMIC_ON_REQ=低电平(启动掉电序列)
J15 2至3 选择SD_VSEL电平：
  • 1至2→SD_VSEL=高电平(LDO5=1.8V默认输出)
  • 2至3→SD_VSEL=低电平(LDO5=3.3V默认输出)
J17 已关闭 将绿色LED驱动器(U8)连接到PSYS电压
J19 2至3 选择PMIC_STBY_REQ电平：
  • 1至2→PMIC_STBY_REQ=高电平
  • 2至3→PMIC_STBY_REQ=低电平
J20 2至3 选择LSW_EN电平：
  • 1至2→LSW_EN=高电平(负载开关开启)
  • 2至3→LSW_EN=低电平(负载开关关闭)
J21 1至2 选择负载开关输入电压：
  • 1至2→负载开关输入电压=BUCK4
  • 2至3→负载开关输入电压=PSYS
J27 已关闭 将外部LDO(U2)连接到PSYS电压
J56 1至2 选择SCL连接：
  • 1至2→SCL连接到FTDI IC
  • 2至3→SLC连接到J53Arduino连接器
J57 1至2 选择SDA连接：
  • 1至2→SDA连接到FTDI IC
  • 2至3→SDA连接到J53Arduino连接器
J58 2至3 选择PMIC_ON_REQ连接
  • 1至2→PMIC_ON_REQ连接到FTDI IC
  • 2至3→PMIC_ON_REQ连接到J55Arduino连接器
J59 2至3 选择PMIC_STBY_REQ连接：
  • 1至2→PMIC_STBY_REQ连接到FTDI IC
  • 2至3→PMIC_STBY_REQ连接到J55Arduino连接器
J60 2至3 选择WDOG_B连接：
  • 1至2→WDOG_B连接到FTDI IC
  • 2至3→WDOG_B连接到J55Arduino连接器
J61 2至3 选择IRQ_B连接：
  • 1至2→IRQ _B连接到FTDI IC
  • 2至3→IRQ _B连接到J55Arduino连接器
J62 2至3 选择POR_B连接：
  • 1至2→POR _B连接到FTDI IC
  • 2至3→POR _B连接到J55Arduino连接器
J63 2至3 选择LSW_EN连接：
  • 1至2→LSW_EN连接到FTDI IC
  • 2至3→LSW_EN连接到J55Arduino连接器
J70 2至3 选择SD_VSEL连接：
  • 1至2→SD_VSEL连接到FTDI IC
  • 2至3→SD_VSEL连接到J55Arduino连接器
J71 已关闭 将PMIC_RET_B连接到复位按钮(SW3)
J72 2至3 选择WDOG_B(看门狗复位输入)信号：
  • 1至2→WDOG_B=高电平(正常运行)
  • 2至3→WDOG_B=低电平(下拉至GND并启动WDOG_B功能，该功能可通过I²C在WDOG_B寄存器中配置)
J73 打开 仅用于内部验证的跳线
J74 2至3 选择PMIC_RST_B连接：
  • 1至2→PMIC_RST_B连接到FTDI IC
  • 2至3→PMIC_RST_B连接到J53Arduino连接器
J75 已关闭 将LDO1输入电压(INL1)连接到PSYS
J76 已关闭 将LDO2输入电压(INL2)连接到PSYS

前页开箱即用
下一页配置硬件

3. 配置硬件

3.1 配置硬件

图3为典型的硬件配置，包括开发板、电源和Windows PC工作站。

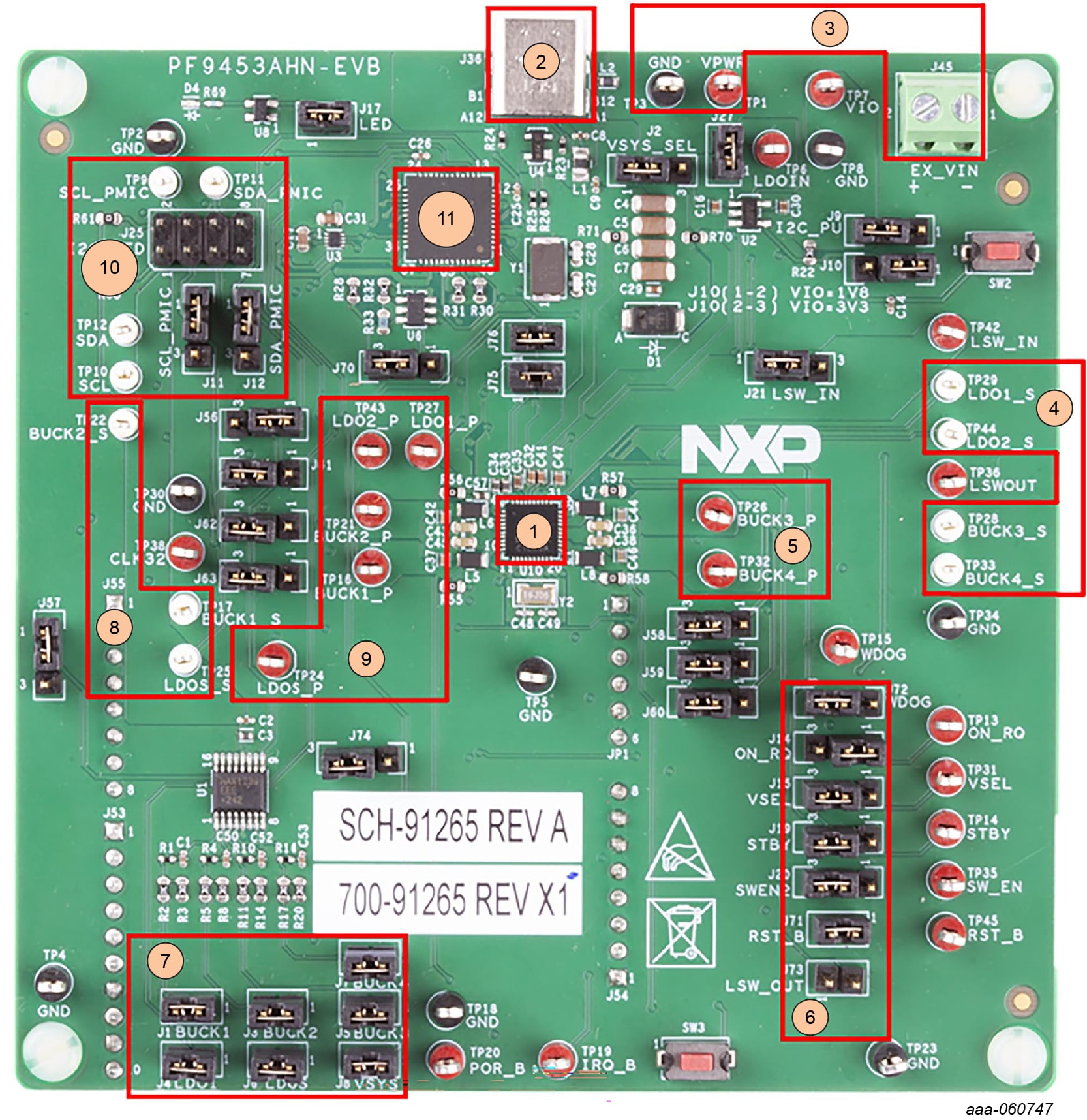

Figure 3. Evaluation Board Featured

Figure 3. Evaluation Board Featured
  1. PF9453 PMIC(QFN封装)
  2. USB Type C连接器
  3. VPWR和GND输入电源连接器
  4. LDO1、LDO2、BUCK3和BUCK4传感测试点
  5. BUCK3和BUCK4电源测试点
  6. 数字信号跳线选择器
  7. ADC跳线
  8. BUCK1、BUCK2和LDO_SNVS传感测试点
  9. LDO1、LDO2、LDO_SNVS、BUCK2和BUCK1电源测试点
  10. I²C接头和测试点
  11. FTDI(I²C至USB IC)

参考图3并按照以下步骤测试PF9453 QFN-EVB。确保在开始前所有跳线都处于默认位置。(参见第2.2节)，且没有其他线缆连接到PF9453 QFN-EVB：

  1. 将万用表的正极连接到TP22(BUCK2_OUT)测试点，负极连接到TP30 GND测试点，参见图3中编号1的圆圈
  2. 将USB Type C线缆连接到PF9453 QFN-EVB。确认绿色LED D4亮起，参见图3中编号2的圆圈。注意：在此配置下，我们使用USB Type C连接器作为电源。避免连接可能需要超过USB Type C供电能力的负载。如果需要进行可能需要更大电流的测试(如效率测试)，建议使用外部电源。有关如何设置的详细信息，请参见下文："使用外部电源" 如果USB Type C电源足够，继续下一步/li>
  3. 将J14移至J14位置(1至2)， 参见图3中编号3的圆圈(这将通过将PMIC_ON_REQ引脚设置为高电平来开启PMIC)
  4. 用万用表测量BUCK2的默认电压，应为0.85V(默认电压)

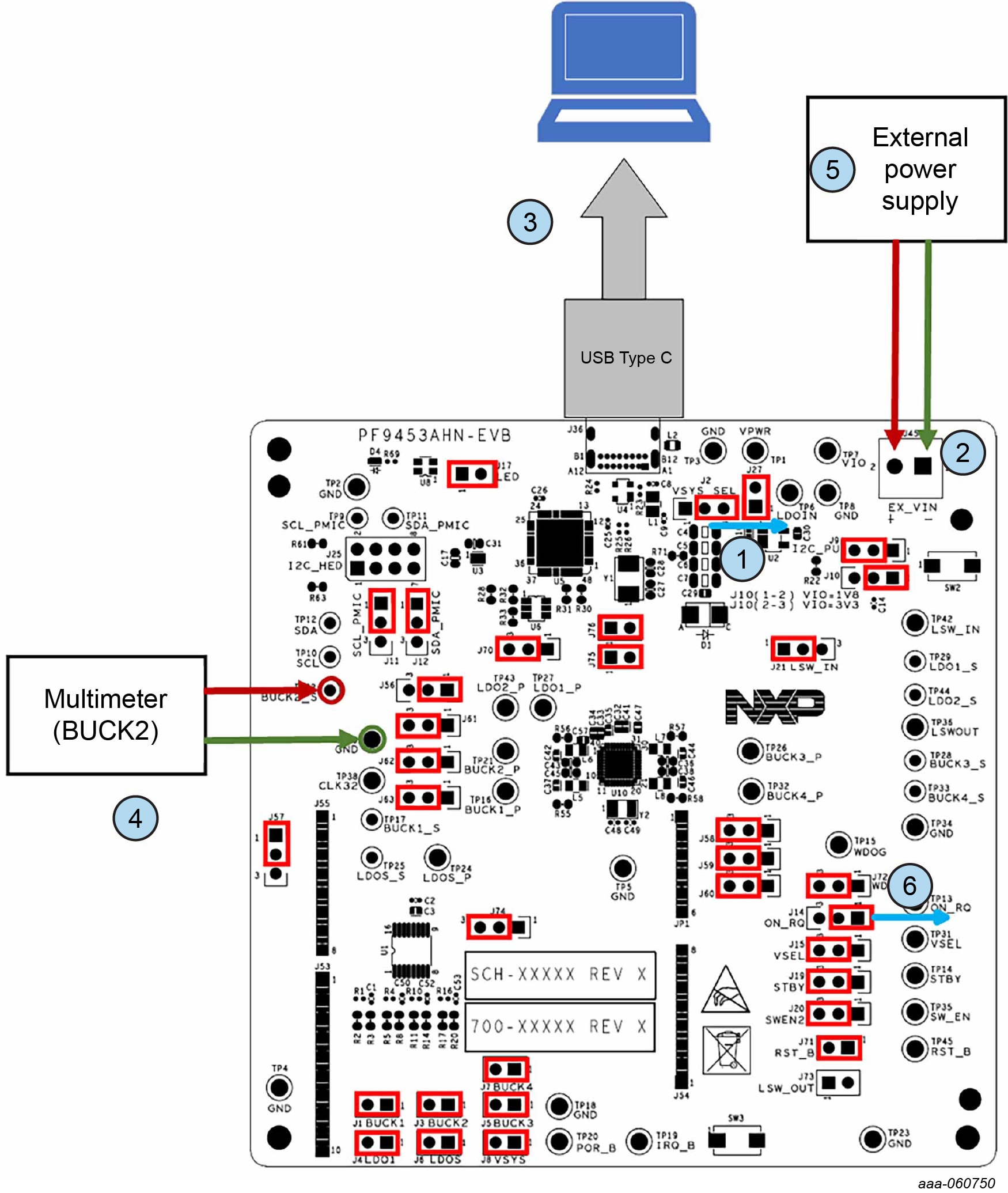

Figure 4. Using an External Power Supply

Figure 4. Using an External Power Supply

遵循以下步骤，使用外部电源测试PF9453 QFN-EVB。开始前确保所有跳线都处于默认位置。(参见第2.2节)，且没有其他线缆连接到PF9453 QFN-EVB

  1. 将J2跳线移至J2位置(2至3)。使用外部电源为PMIC供电，参见图4。步骤1用编号1的圆圈表示
  2. 将外部电源连接到J45连接器：正极连接到J45(引脚2)，负极连接到J45(引脚1)，参见图4中编号2的圆圈。外部电源也可以连接到以下测试点：正极连接到TP1(VPWR)，负极连接到TP3(GND)
  3. 将USB Type C线缆连接到PF9453-EVB，参见图4中编号3的圆圈
  4. 将万用表的正极连接到TP22(BUCK2_OUT)测试点，负极连接到TP30(GND)测试点。参见图5中编号的圆圈
  5. 将电源配置为5.0V，1A，并开启电源。看见绿色LED D4亮起，参见图4中编号5的圆圈
  6. 将J14跳线移至J14位置(1至2)，参见图4中编号6的圆圈(这将通过将PMIC_ON_REQ引脚设置为高电平来开启PMIC)
  7. 用万用表测量BUCK2的默认电压，应看到0.85V(默认电压)
