KITVR249SKTEVM评估板快速入门

上次修改时间: Aug 11, 2026 new 支持 KITVR249SKTEVM

本文档内容

  • 1

    开箱即用
  • 2

    获取硬件
  • 3

    连接

1. 开箱即用

KITVR249SKTEVM套件可用于对编程板进行评估、设计、实现与验证,该编程板搭载了VR249故障安全型电源管理集成电路(PMIC),内置多个开关电源(SMPS)和低压差稳压器(LDO)。编程板上配备用于LQFP48封装的插座,便于对不同样品进行功能测试和编程。

本页将指导您如何使用该套件来评估KITVR249SKTEVM编程板,内容涵盖硬件连接、软件/工具安装以及环境配置。

1.1 套件内含物/装箱单

该套件内含物包括:

  • KITVR249SKTEVM
  • 完成组装和测试的评估板及预编程的FRDM-KL25Z微控制器板,放在防静电袋中
  • 3.0英尺USB-STD-A转USB-C-mini线缆
  • 两个两位置直插式端子插头连接器,3.81mm
  • 3个3位置直插式端子插头连接器,3.81mm
  • 板上安装的跳线

1.2 更多硬件

使用此板时,除了套件内含物外,还需要使用以下硬件:

  • 电压范围为8.0V至40V的电源,电流限制初始设置为1.0A

1.3 最低系统要求

一个Windows PC工作站,用于评估该板。要获得最佳效果,需确保PC具备以下配置:

  • USB连接
  • Windows 7、Windows 10或Windows 11操作系统

1.4 软件

在使用评估板之前,需安装软件,特别是恩智浦图形用户界面(GUI)。该软件可在KITVR249SKTEVM页面上获取。

2.获取硬件

2.1 板特性

KITVR249SKTEVM评估板包含以下组件:

  • 电池电压(VBAT)电源连接器(插孔和Phoenix)
  • LQFP48老化测试开顶式插座
  • 预稳压器电压(VPRE)输出:3.7V至6.35V
  • VBOOST以独立模式或前端拓扑支持电池启动配置文件
  • 核心电压(VCORE)输出:0.8V至3.35V,电流达1.65A
  • 低压差稳压器1 (LDO1)和低压差稳压器2 (LDO2),3.3V或5.0V,电流达400mA
  • 跟踪稳压器1 (VTRK1)和跟踪稳压器2 (VTRK2),3.3V或5.0V,电流达150mA
  • VREF高精度稳压器,用于为外部模数转换器(ADC)提供参考电压
  • 故障安全输出0 (FS0B)和故障安全输出1 (FS1B)外部安全引脚
  • USB转SPI协议,支持轻松连接到软件GUI
  • 指示信号或稳压器状态的LED
  • 手动或自动OTP熔丝编程
  • 通过AMUX或外部ADC实现高级系统监测
  • 测试外部VMON的模拟可变电阻

2.2 板说明

KITVR249SKTEVM套件可以灵活地使用该器件的所有功能,并在应用的主要部分进行测量。FRDM-KL25Z连接至该板,结合VR249 NXP GUI软件,可以完全配置和控制VR249 PMIC。板上的LQFP48插座支持测试或编程不同的样品。

必须在插座中插入VR249 PMIC样品,才能进行OTP编程、仿真或评估。由于该板的性能对于完整的器件评估而言存在局限,需确认预期用途是否需要另行配备评估板或设置。

2.3 板组件

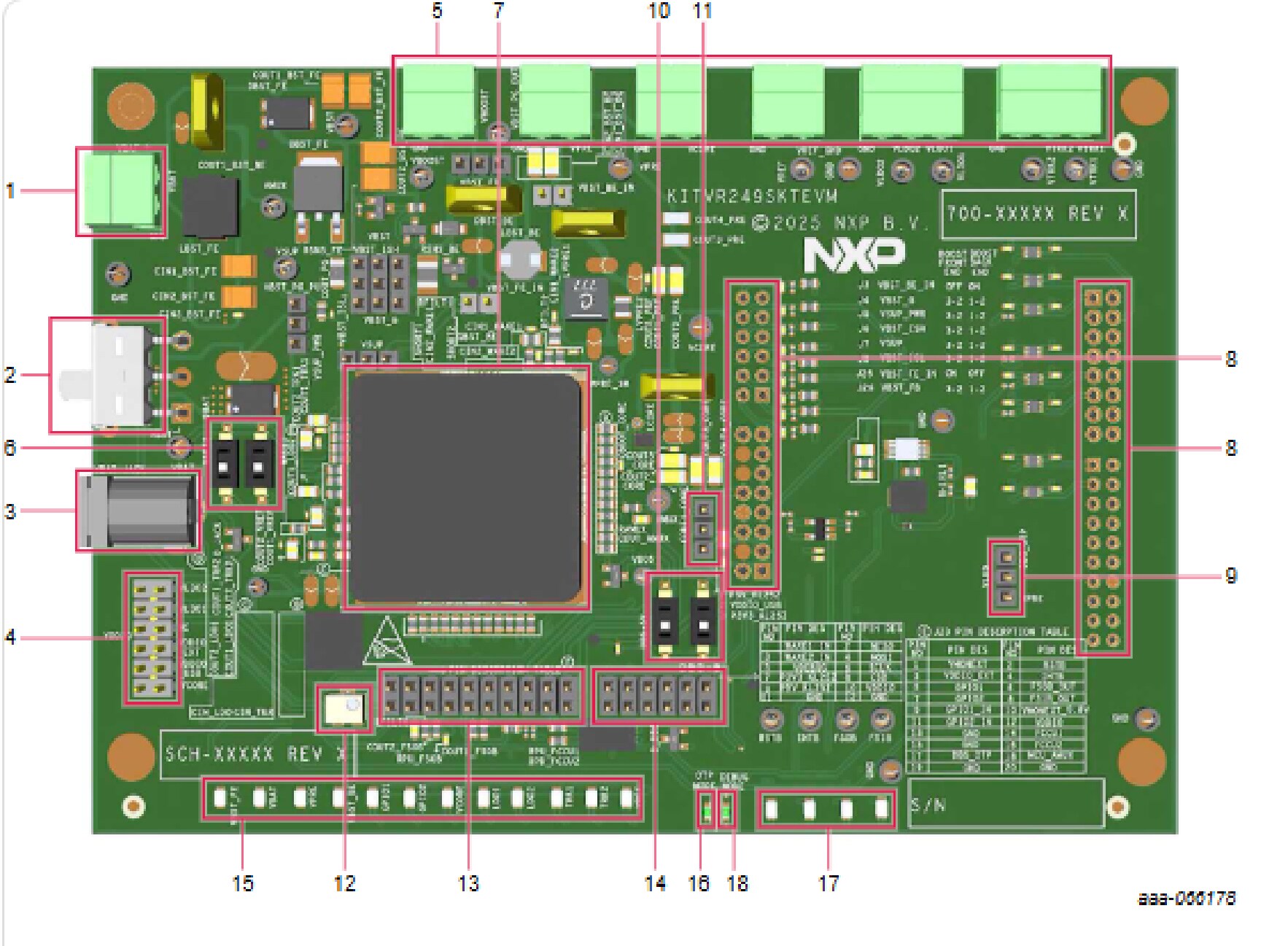

本节介绍板的各组件。图1标识了板上的重要组件。

Figure 1. Evaluation Board Featured Component Locations

Figure 1. Evaluation Board Featured Component Locations

以下编号项与上图相对应。

  1. VBAT Phoenix连接器
  2. VBAT三位置开关
  3. VBAT插孔连接器
  4. VDDIO选择
  5. 稳压器输出
  6. WAKE1和WAKE2输入开关
  7. LQFP48插座
  8. KL25Z Freedom接头(底部)
  9. DEBUG引脚电压源选择(开关或MCU)
  10. DEBUG引脚电压电平开关
  11. VDDIO USB电压电平选择
  12. VMONEXT可变电阻
  13. 信号连接器
  14. 程序连接器
  15. 稳压器输出LED指示灯
  16. 程序烧写电压LED指示灯
  17. 安全输出LED指示灯
  18. 调试模式LED指示灯

3. 连接

3.1 连接

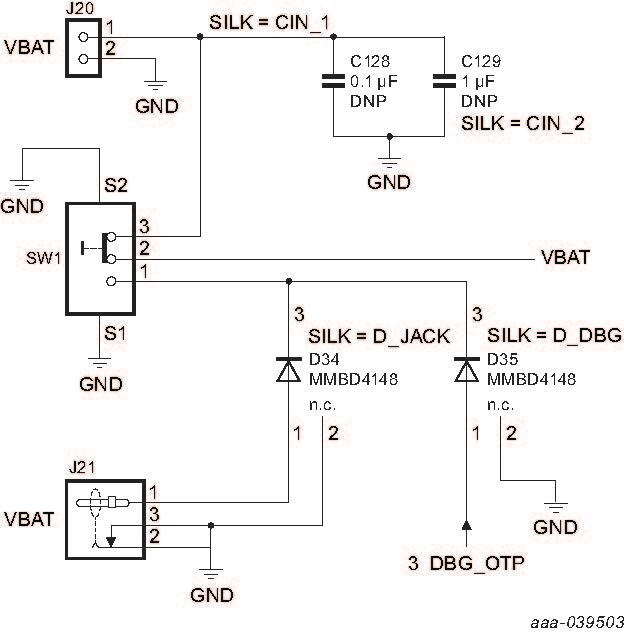

KITVR249SKTEVM板可通过Phoenix连接器J20或插孔连接器J21供电。使用三位置开关SW1,选择当前供电的电源连接器。额定VBAT电压为24V,最高支持40V。下图2所示为相关原理图。额定VBAT电压为24V,最高支持40V。

原理图标签 信号名称 说明
J20-1 VBAT 电池电压输入
J20-2 GND 接地
原理图标签 信号名称 说明
SW1引脚2-3 VBAT Phoenix板由Phoenix连接器供电
SW1引脚2 (中间位置) VBAT 板未供电
SW1引脚2-1 VBAT插孔 板由插孔连接器供电
Figure 2. VBAT Connectors Schematic

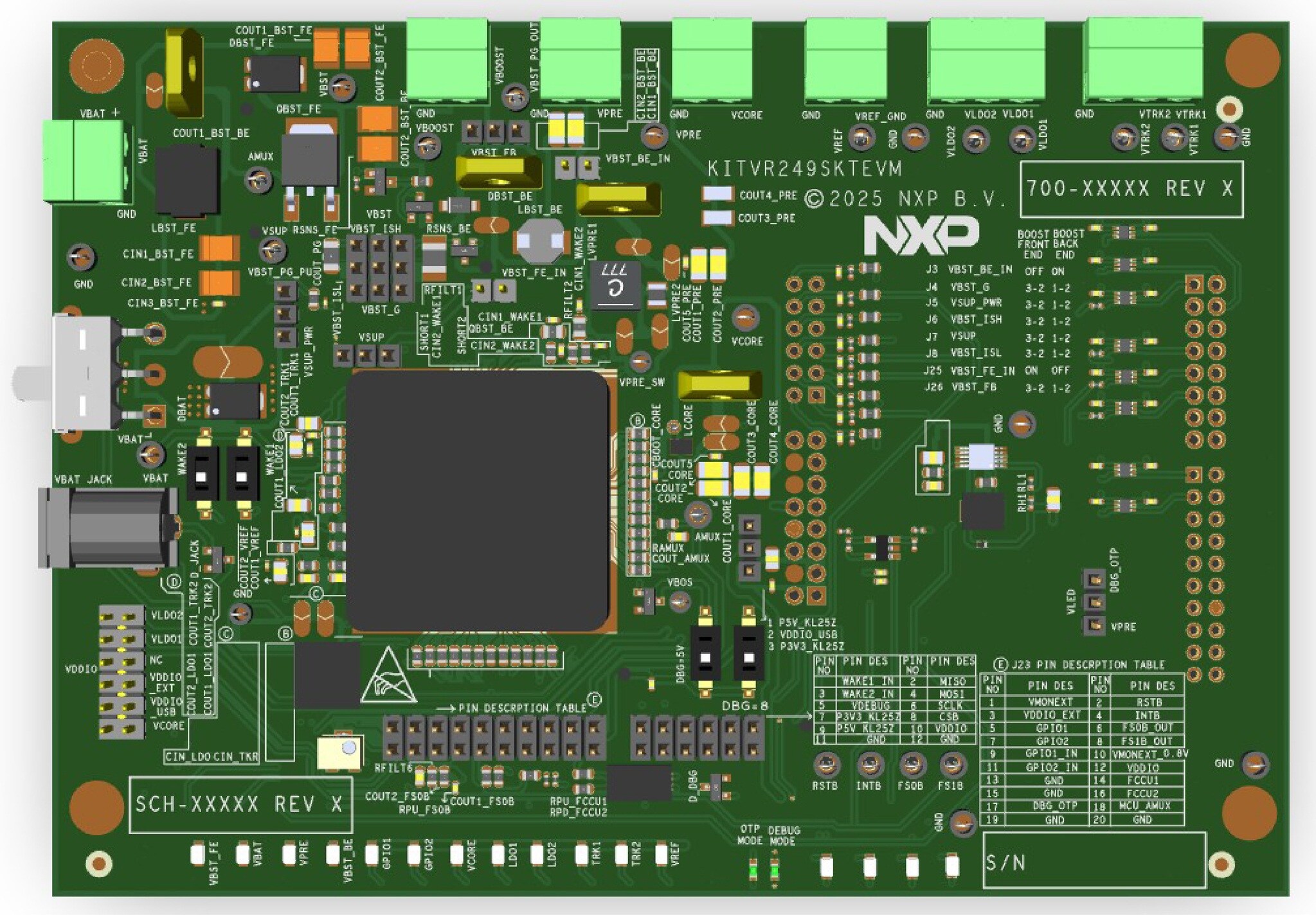

该套件的默认跳线配置如下图3所示。该配置适用于前端拓扑升压。

Figure 3. Default Jumper Configuration on KITVR249SKTEVM

Figure 3. Default Jumper Configuration on KITVR249SKTEVM

原理图标签 信号名称 默认设置
J51 VBST_BE_IN
J49 VBST_G 3-2
J50 VSUP_PWR
J53 VBST_ISH 3-2
J48 VSUP 3-2
J55 VBST_ISL 3-2
J52 VBAT_D 3-2
J54 VBST_FB 3-2
J12 VDDIO VDDIO_USB
J28 VLED 3-2
J22 VDDIO_USB 3-2
SW2 WAKE1
SW3 WAKE2
SW6 DBG=5V
SW7 DBG=8V
