恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长，器件尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将指导您完成设置和使用KITPF5030SKTEVM板。
KITPF5030SKTEVM套件内含物包括：
除了套件内含物外，使用此套件时，还需要使用以下硬件。
此评估板需要Windows PC工作站。在使用此评估板时，满足这些较低规格可产生较好的效果：
使用此评估板需先安装软件。评估板的信息页上提供了所有列出的软件。
KITPF5030SKTEVM是允许OTP刻录的硬件评估工具。由于采用了插座，因此无需焊接即可配置PF5030部件。器件可以编程两次。
KITPF5030SKTEVM是支持性能测试的硬件评估工具。PF5030系列可通过此板进行评估，因为它装有超集零件。板上焊接的PPF5030BMDA0ES部件可以熔断两次。

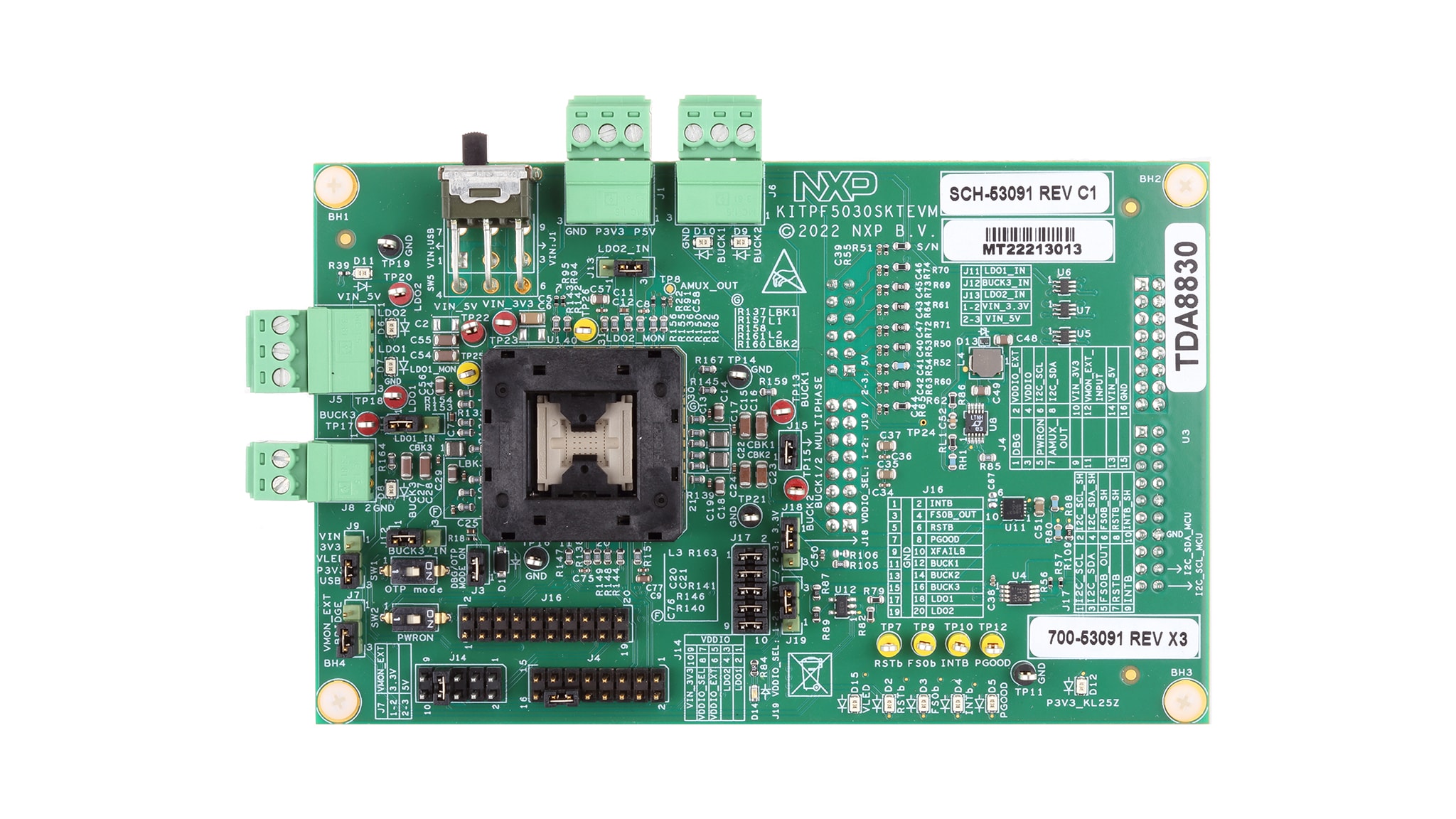

KITPF5030SKTEVM板概述

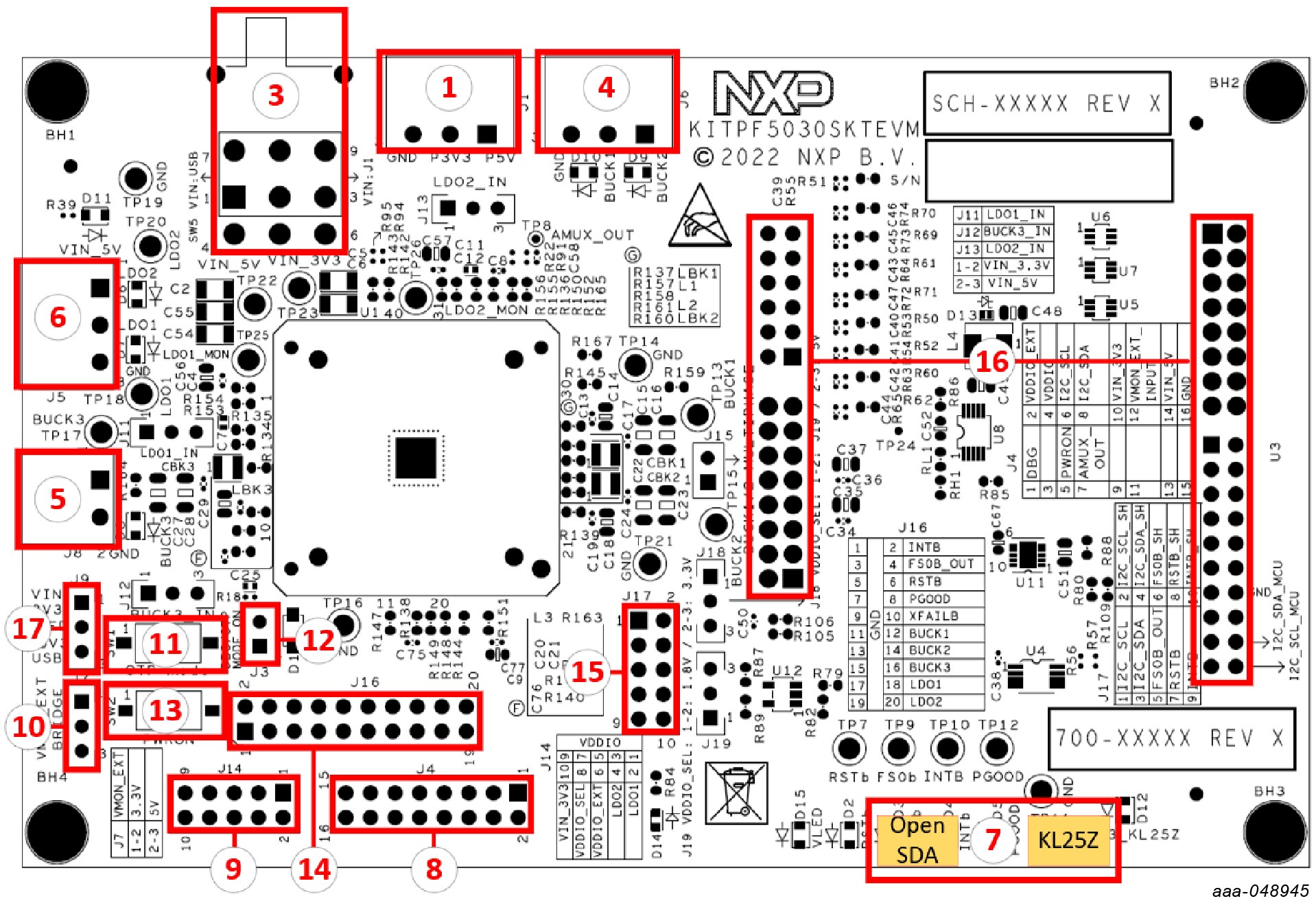

图1 评估板推荐组件位置
表1 评估板推荐组件位置
| 编号 | 说明 |
|---|---|
| 1 | VIN_5V和VIN_3V3电源输入 |
| 3 | VIN三位置开关
|
| 4 | BUCK1/2稳压器输出 |
| 5 | BUCK3稳压器输出 |
| 6 | LDO1/2稳压器输出 |
| 7 | USB接头（用于MCU闪存的OpenSDA；用于恩智浦GUI控制的KL25Z） |
| 8 | 调试连接。接入PF5030信号 |
| 9 | VDDIO选择 |
| 10 | VMON_EXT电阻桥接配置（在监控3.3V或5.0V之间选择） |
| 11 | OTP模式开关 |
| 12 | 如果拔下DBG引脚，则将其设置为接地 |
| 13 | PWRON引脚开关 |
| 14 | 信号调试接头 |
| 15 | FRDM-KL25Z板卡信号连接 |
| 16 | FRDM-KL25Z板接头 |
| 17 | VLED电源配置 |
编程/评估板在交付时始终带有已闪存的GUI固件。如果已刷新MCU固件，请忽略本节。如果指定必须更新固件或固件出现故障，请按照以下说明操作。
如果引导加载程序已加载到FRDM-KL25Z板中，则不需要执行步骤1至3。从步骤4开始。

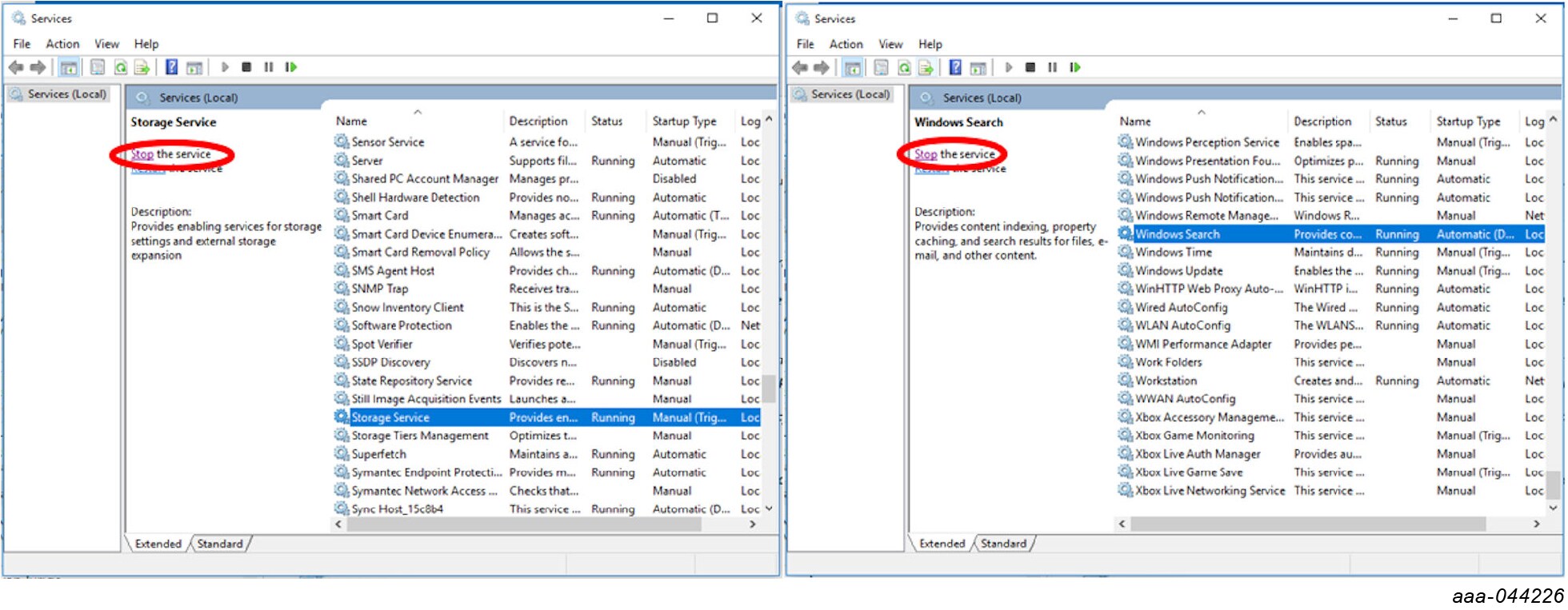

图2 服务配置
图3 左侧窗格中的FRDM-KL25Z
要安装“NXP GUI for Automotive PMIC Families”或获取NXP GUI软件包，请解压打开的“1-NXP_GUI_Setup”文件夹，如图4所示。

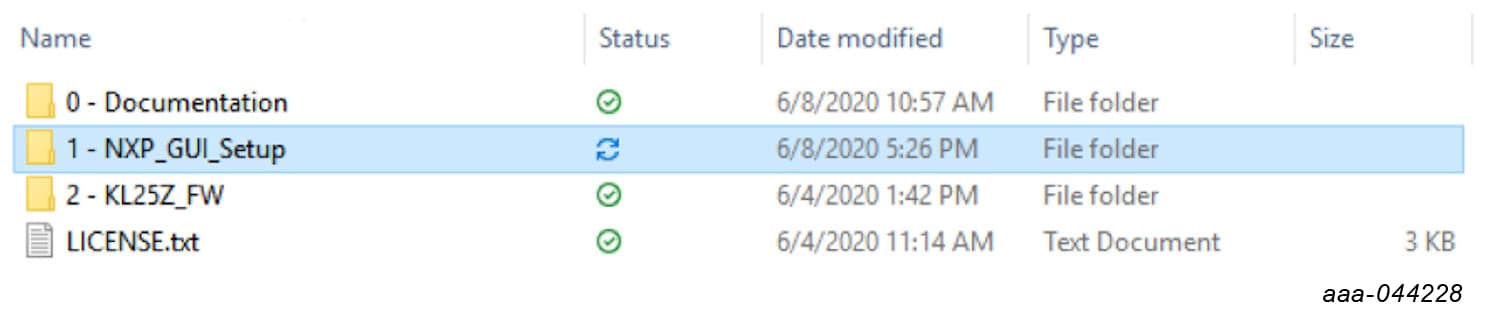

图4 NXP_GUI_Setup文件夹
双击图5中所示的“NXP_GUI-version-Setup.exe”，然后按照说明操作。

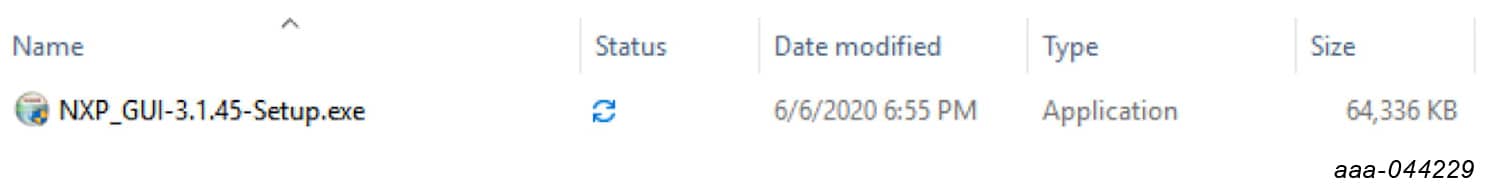

图5 NXP_GUI_version_Setup.exe
要在Windows PC上安装应用，请使用图5和图6中所示的弹出窗口。

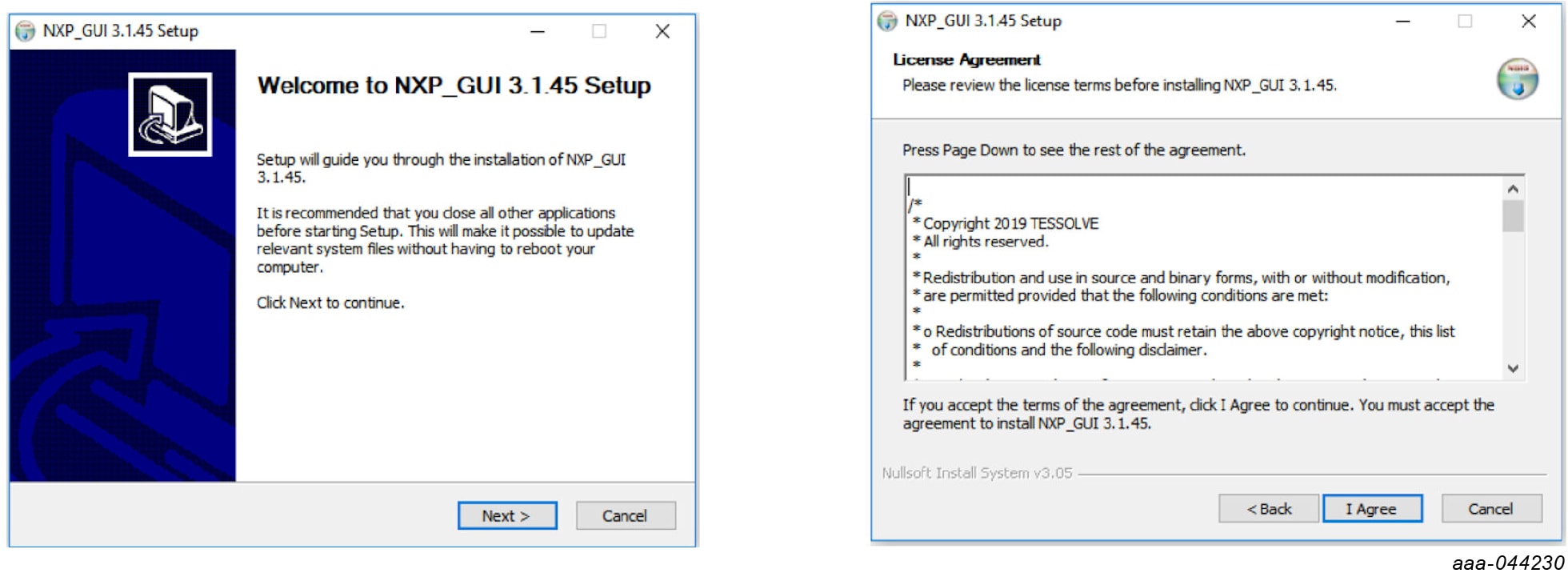

图6 恩智浦GUI设置1/2

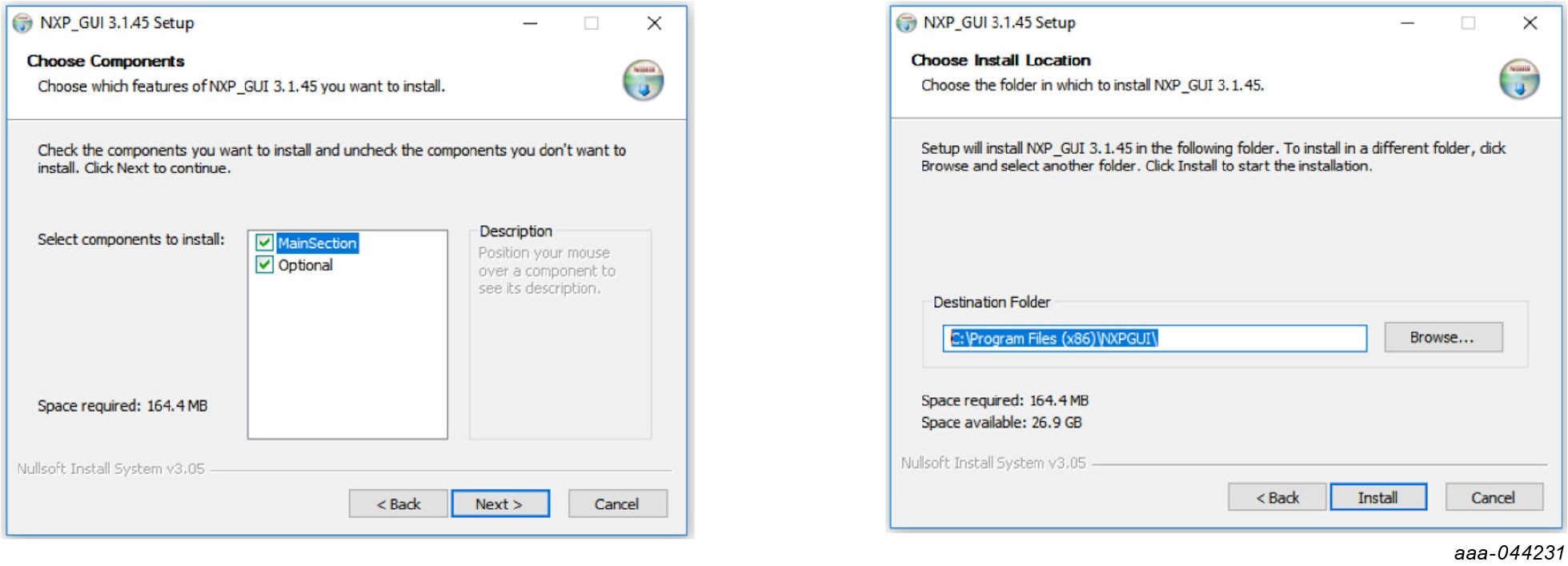

图7 恩智浦GUI设置2/2
在完成安装程序之前，请选择图8所示的选项：

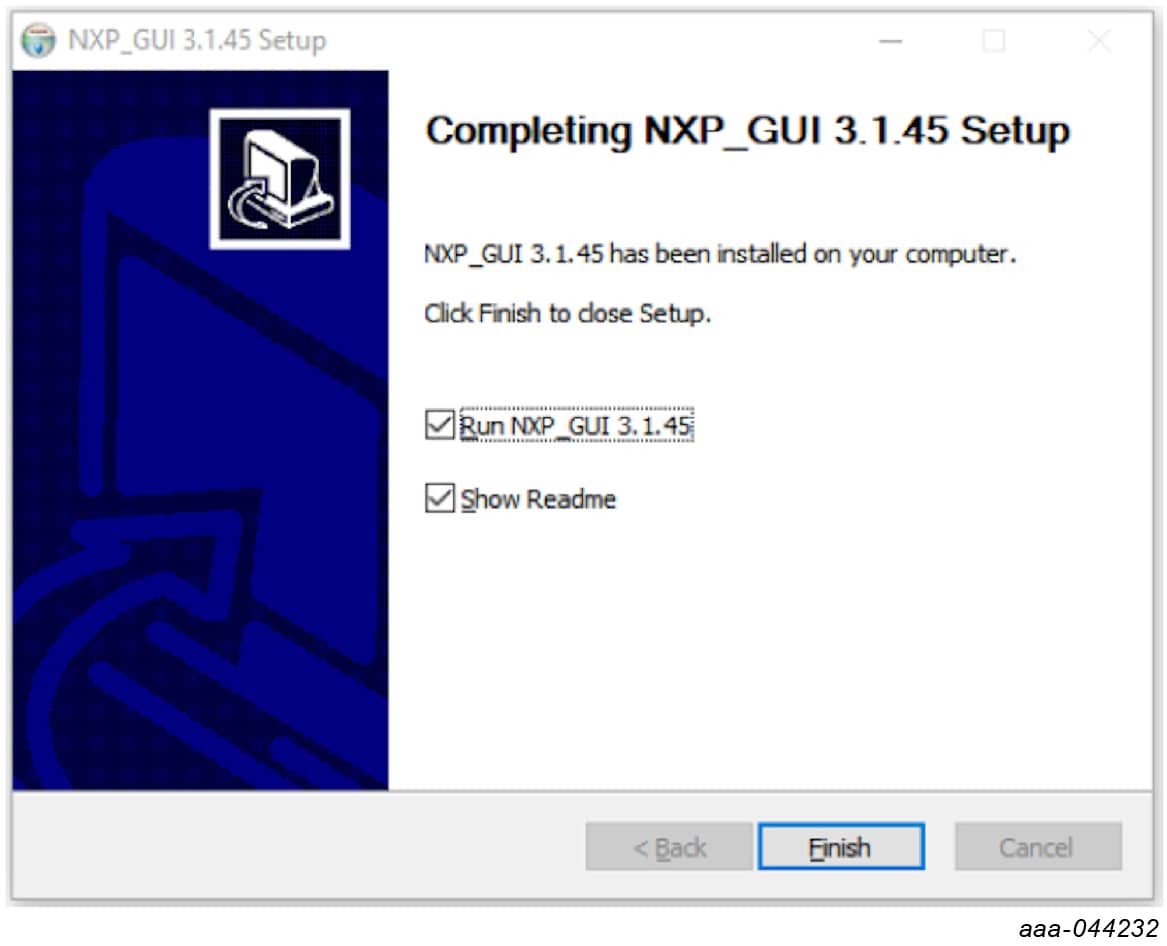

图8 恩智浦GUI设置完成
选择Finish完成安装。
安装完成后，您可以在Windows搜索栏中以“NXPGUI”搜索该应用。单击启动。

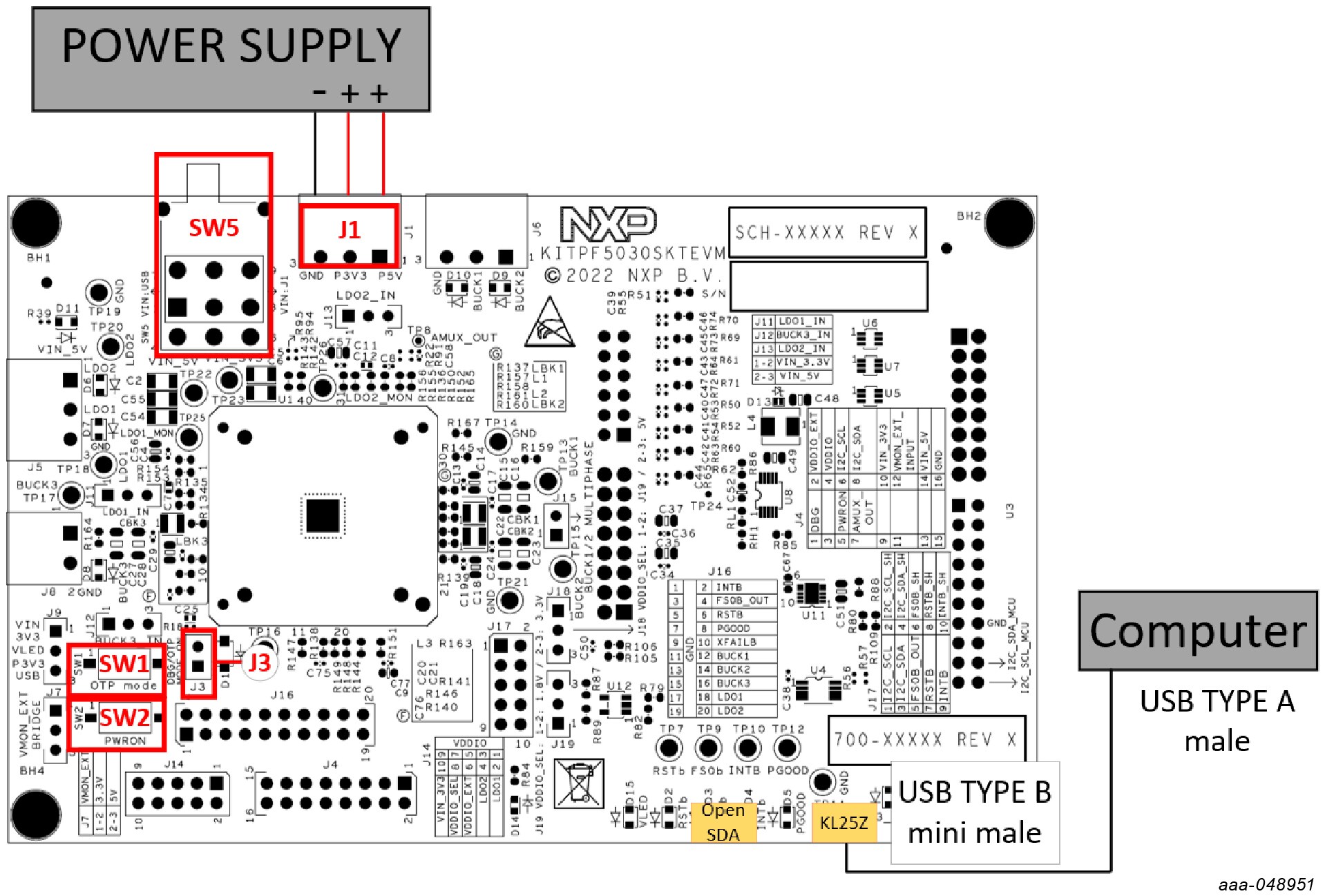

图9为典型的硬件配置，包括开发板、电源和WindowsPC工作站。
图9 典型的初始配置
请按以下步骤配置硬件和工作站：
| 板卡配置 | 配置 | ||
|---|---|---|---|
| 正常模式 | 进入调试模式 | OTP / 进入测试模式 | |
| 监视程序配置 | 监视程序窗口已启用，2秒INIT_FS超时(OTP WDW_INF = 0) | 监视程序窗口已禁用，无INIT_FS超时 | OTP编程/仿真，启用调试模式 |
| 监视程序窗口已禁用，无INIT_FS超时(OTP WDW_INF = 1) | |||
J3 (DBG) |
打开 | 将1到2 DBG引导电压拉至4.5V或7.95V(SW1) |
|
SW2 (PWRON) |
闭合(PWRON引脚高逻辑电平) | ||
SW5 (VIN) |
中间位置(电源关闭) | ||
SW1 (OTP模式) |
打开(DBG = VIN_5V) | 闭合(OTP模式开) | |
J1，然后打开电源。SW5置于左侧位置；如果使用外部电源，则将SW5置于右侧位置。在此步骤中，如果产品处于OTP模式进入配置，则所有稳压器均关闭。用户可以使用OTP配置启动或在启动之前配置镜像寄存器。只要发生以下四种操作之一，即开始通电：
J3跳接线SW1已关闭
