1. 开箱即用

恩智浦模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装器件。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页面将指导您完成设置和使用KITPF0300FRDMEVM板的过程。

使用KITPF0300FRDMEVM需要套件内含物、其他硬件和安装了软件的Windows PC工作站。

该套件内含物包括：

标记为完成:1.1 套件内含物/装箱单

除了套件内含物外，使用此板时，还需要使用以下硬件：

标记为完成:1.2 其他硬件

此评估板需要Windows PC工作站。在使用此评估板时，满足这些较低规格可产生较好的效果：

标记为完成:1.3 最低系统要求

“恩智浦汽车PMIC系列GUI”信息页面，网址为：恩智浦汽车PMIC系列GUI。

标记为完成:1.4 软件

2. 硬件介绍

KITPF0300FRDMEVM套件提供了一个集成平台，可评估基于恩智浦PF0300 PMIC的设计。PF0300的所有功能都可以在测试环境中访问和监测。

该套件硬件包括KITPF0300FRDMEVM评估板、FRDM-KL25Z微控制器板以及将FRDM-KL25Z连接到PC所需的USB数据线。

KITPF0300FRDMEVM评估板上焊接有一个单独的PF0300。板上的连接器、跳线和开关可用于配置满足特定设计要求的评估环境。该板还包含LED和测试点，提供实时监测性能的方法。

FRDM-KL25Z安装在KITPF0300FRDMEVM板底部的Arduino连接器上。FRDM-KL25Z负责管理KITPF0300FRDMEVM板和安装在PC上的GUI之间的SPI通信。FRDM-KL25Z通过连接到PC的USB数据线获取电源。

标记为完成:2.1 板特性

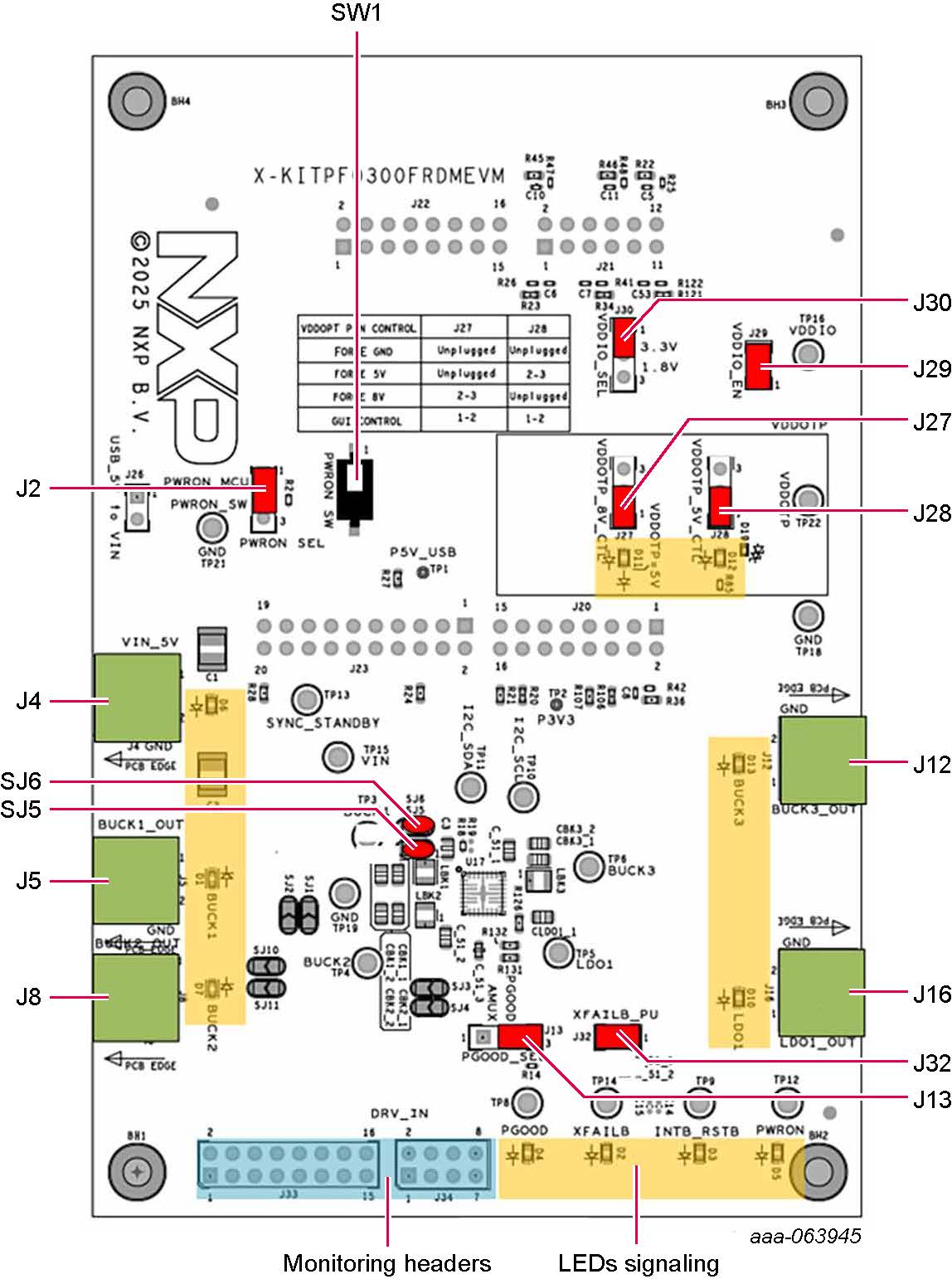

Figure 1. Board Image with Callouts

位置	功能	说明
`J4`	VIN	输入电压(最低电压3.3V/最高电压5.5V)
`J5`	BUCK1_OUT	Buck 1的输出
`J8`	BUCK2_OUT	Buck 2的输出
`J12`	BUCK3_OUT	Buck 3的输出
`J16`	LDO1_OUT	LDO 1的输出
`J2`	PWRON_SEL	由MCU或由PWRON_SW手动控制的PWRON
`SW1`	PWRON_SW	PWRON手动控制(假设`J2`处于PWRON_SW位置)
`J26`	USB_5V_TO_VIN	通过USB提供5V电源为VIN供电(电流限制为1A)
`J30`	VDDIO_SEL	VDDIO设置为1.8V或3.3V
`J29`	VDDIO_EN	将VDDIO应用于VDDIO引脚
`J13`	PGOOD_SEL	PGOOD设置PGOOD/GPO或温度结点模拟电压的输出
`J27`	VDDOTP_8V_CTL	VDDOTP上的8V电压可通过手动方式或由MCU进行控制
`J28`	VDDOTP_5V_CTL	VDDOTP上的5V电压可通过手动方式或由MCU进行控制
`J32`	XFAILB_PU	将XFAILB上拉到VDDIO
`J33/J34`	监测接头	用于监测的I/O引脚和稳压器输出
`SJ5`	—	通过焊锡跳线连接BUCK1_OUT和BUCK1_FB
`SJ6`	—	通过焊锡跳线连接BUCK1_LX和BUCK3_OUT

标记为完成:2.2 板组件

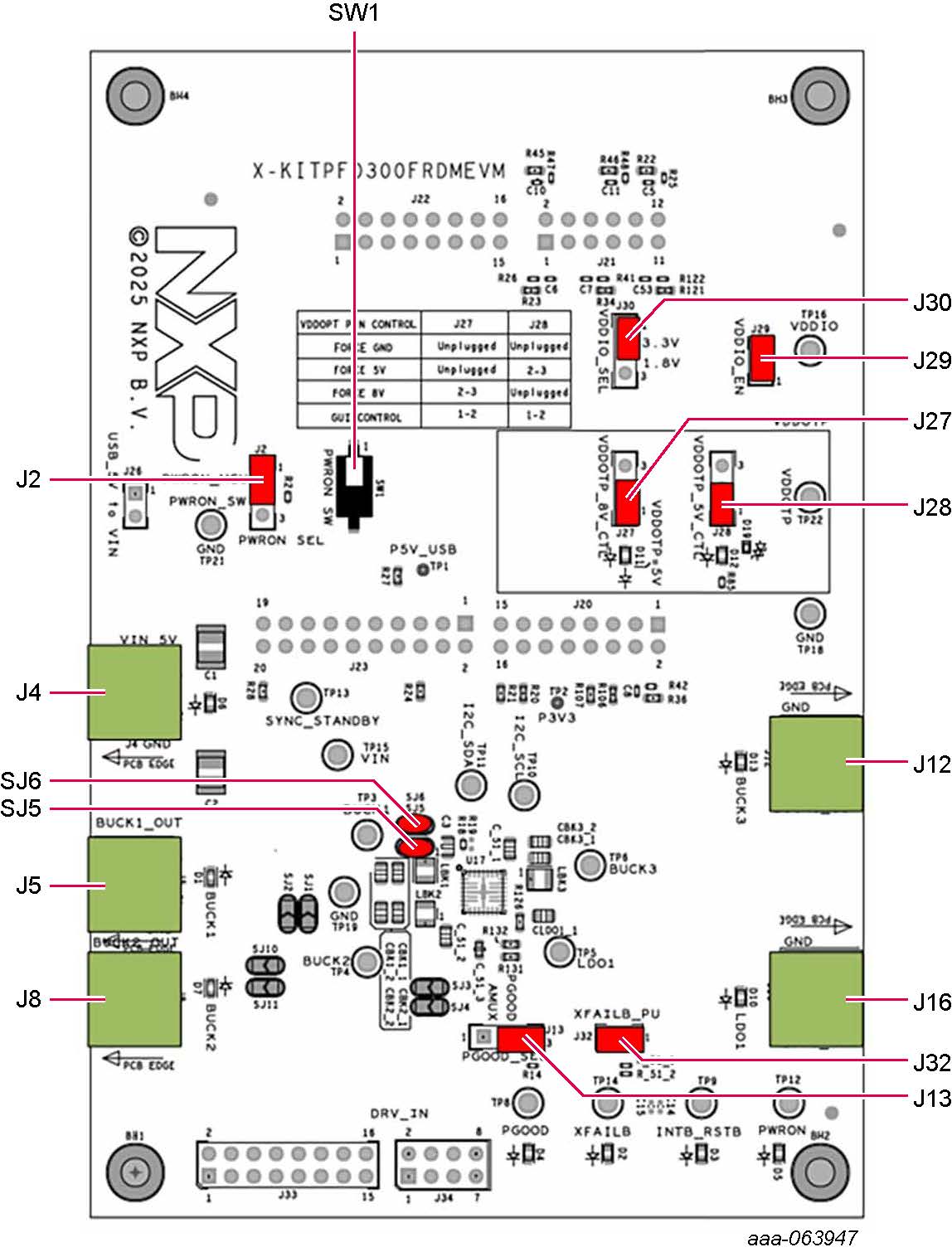

设置KITPF0300FRDMEVM板的步骤如下：

确保此板将跳线配置在其默认位置，如图1所示。默认配置使此板完全由FRDM-KL25Z和GUI控制。
将电源连接至J4 (Phoenix连接器——3.81mm)。电源初始值应设置为5.0V。

注：确认J26跳线处于OFF，USB_TO_5V供电模式不能与J4同时使用，且当板连接负载时也不能使用该模式。
确认FRDM-KL25Z板牢固地安装在KITPF0300FRDMEVM板上。此外，请确保FRDM-KL25Z和PC之间的USB数据线连接牢固。此连接至关重要，因为USB端口不仅用作PC和FRDM-KL25Z板之间的通信通道，还提供一些板载电路的电压和参考，并为该IC生成VDDIO基准电压。
