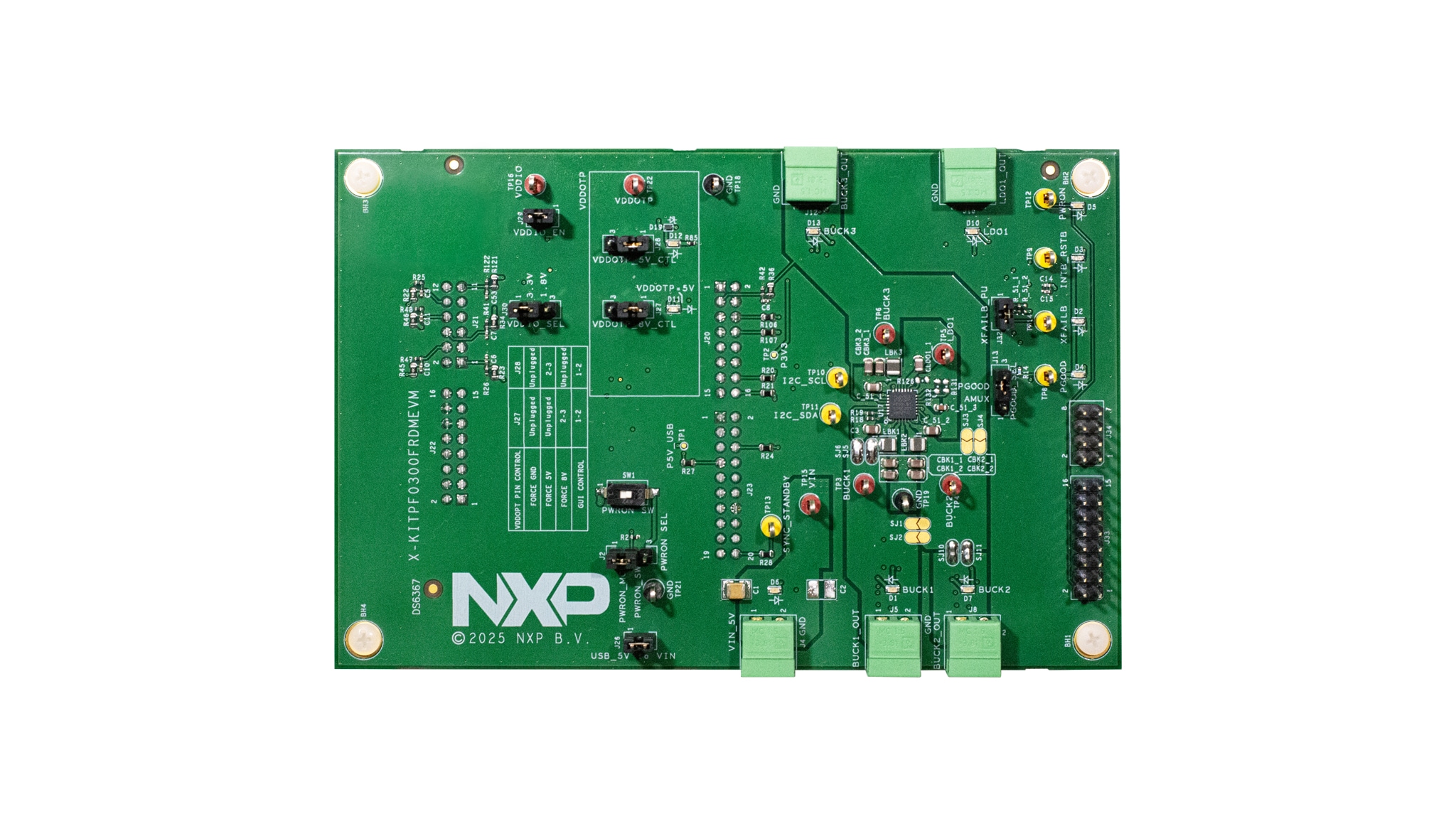

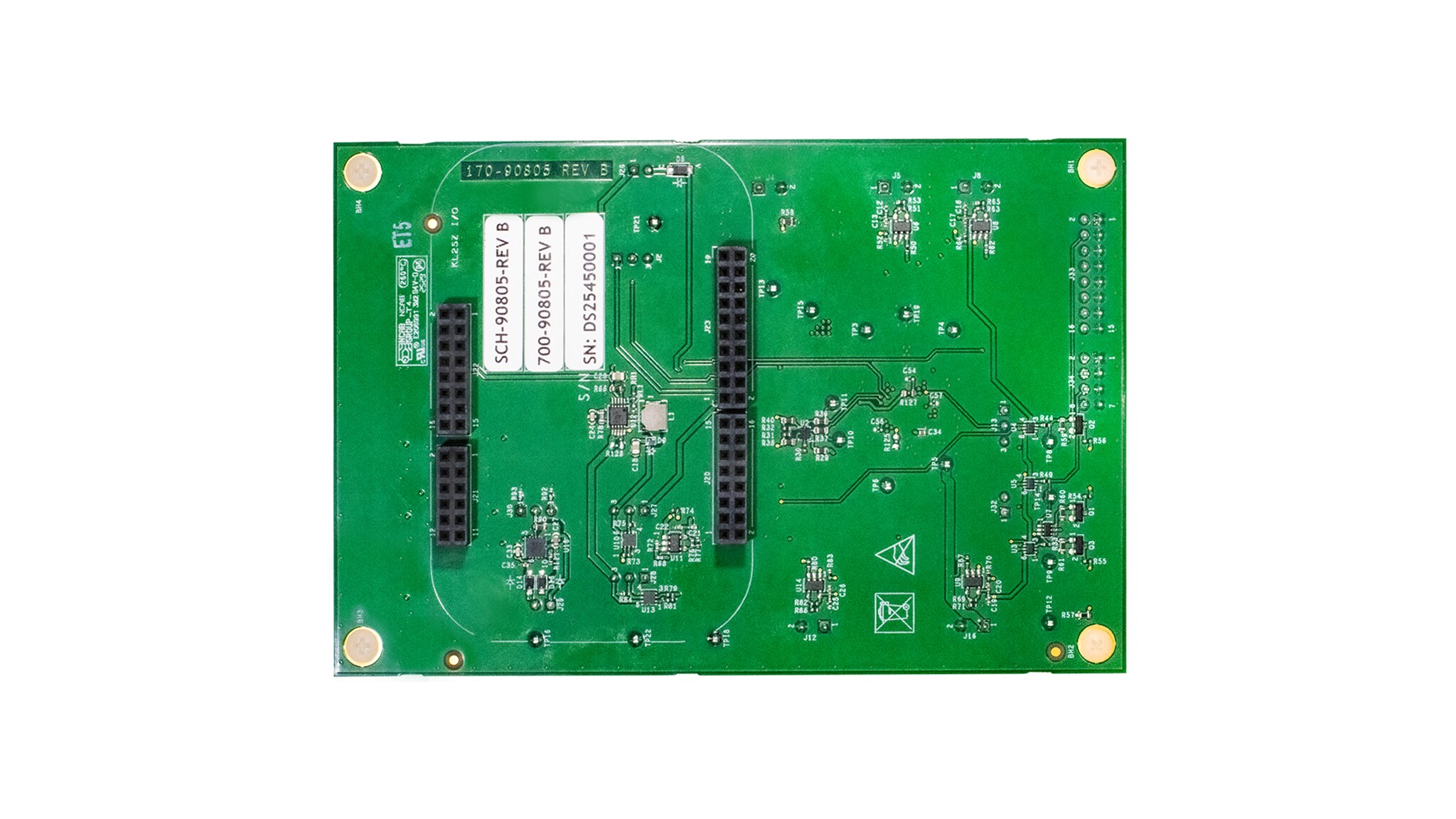

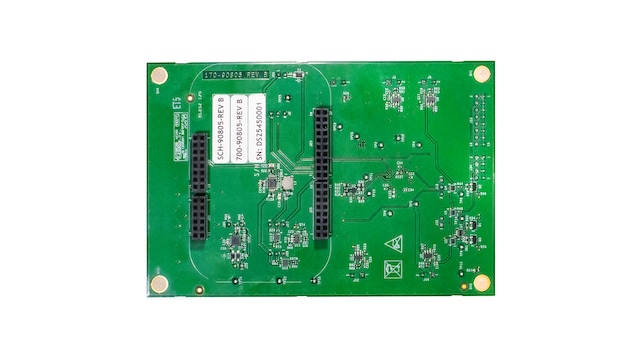

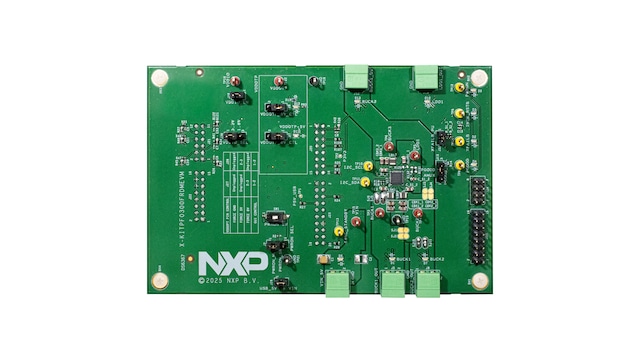

PF0300评估板

KITPF0300FRDMEVM 全新
正常供应

滚动图片以放大

KITPF0300FRDMEVM支持轻松地评估和开发PF0300电源管理IC，专为5V以下的低压汽车广播应用而设计。该评估模块支持独立运行模式，也可通过其USB接口进行控制，所有I²C命令均可通过恩智浦的GUI软件轻松管理。

该板配备了PF0300的超集版本。该器件焊接到板上，支持一次性可编程(OTP)熔断，也可在调试模式下使用，以便在最终OTP烧写之前，按需测试和验证任意多种配置设置。

框图

PF0300评估板

PF0300 PMIC Evaluation board for Automotive Applications fit for ASIL-B.
获取框图PDF

支持的器件

电源管理

5V PMIC解决方案

  • PF0300: 面向汽车无线应用的多通道(4通道)PMIC——3个LVBUCK和1个LDO

特性

连接

  • FRDM-KL25Z板支持通过USB连接轻松连接至软件GUI (I²C、IO、安全输出、调试、AMUX、稳压器)，USB连接还可用于寄存器访问、调试模式和编程

电源管理

  • BUCK1：0.5V至3.3V，3.5A(单相/多相)
  • BUCK2：0.5V至3.3V，3.5A(单相/多相)
  • LDO1：0.75V至3.3V，0.5A

组件

  • 指示信号或稳压器状态的LED

支持

  • 调试模式访问
  • OTP熔丝编程
  • 连接器支持轻松接入数字信号

文档

快速参考恩智浦 文档类别

筛选条件

2 文件

紧凑列表

设计资源

设计文件

快速参考恩智浦 设计文件类型.
筛选条件

2 设计文件

软件

快速参考恩智浦 软件类型.

筛选条件

1 软件文件

注意: 推荐在电脑端下载软件，体验更佳。
