1. 开箱即用

恩智浦模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。该板支持各种模拟、混合信号和电源解决方案。它们整合了单片集成电路系统级封装器件，采用成熟的高容量技术。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页面将指导您完成设置和使用KITFS27- 48VEVM编程板。

1.1 套件内含物/装箱单

该套件内含物包括：

  • 完成组装和测试的编程板和预编程的FRDM-KL25Z板，放在防静电袋中
  • 3.0英尺USB-STD A转USB-B-mini线缆
  • 6个连接器，两位置接线端子插头，直角，3.81mm
  • 两个连接器，三位置接线端子插头，直角，3.81mm
  • 板载跳线
  • 快速入门指南

1.2 其他硬件

除了套件内含物外，使用此板时，还需要使用以下硬件。

  • 电源范围为20V至60V，电流限制初始设置为1.0A。

1.3 最低系统要求

此编程板需要Windows PC工作站。在使用此评估板时，满足这些较低规格可产生较好的效果：

  • 支持USB的计算机，可采用Windows 7/10/11操作系统

1.4 软件

使用此评估板需先安装软件。所有列出的软件均可在"恩智浦汽车PMIC系列GUI"信息页面上获取，如果器件未量产，则可在我们的安全文件门户上找到。

下一页获取硬件

2. 获取硬件

2.1 板特性

  • VBAT电源连接器(插孔和Phoenix)
  • 返驰前端稳压器，支持48V电池配置和多路输出
  • VPRE输出电压：5V至6.35V，电流为2.5A
  • VCORE输出电压：0.8V至5.0V，电流为3.5A
  • LDO1和LDO2，从1.0V至5.0V，电流为400mA
  • TRK1和TRK2，从1.0V至5.0V，电流为150mA
  • VREF高精度稳压器，为外部ADC提供基准电压，最高80mA
  • FS0B/LIMP和FS1B外部安全引脚
  • USB转SPI和I²C协议，可轻松连接到评估GUI
  • 指示信号或稳压器状态的LED
  • OTP熔丝编程
  • 通过AMUX、ADC和数字IO实现先进的系统监测
  • 测试外部VMON的模拟可变电阻

2.2 板说明

KITFS27-48VEVM可以灵活地使用此器件的所有功能，并在应用的主要部分进行测量。FRDM-KL25Z板连接至该套件，结合用于汽车PMIC系列的FS27 NXP GUI，可以完全配置和控制FS27 SBC。

2.3 板组件

KITFS27-48VEVM概述。

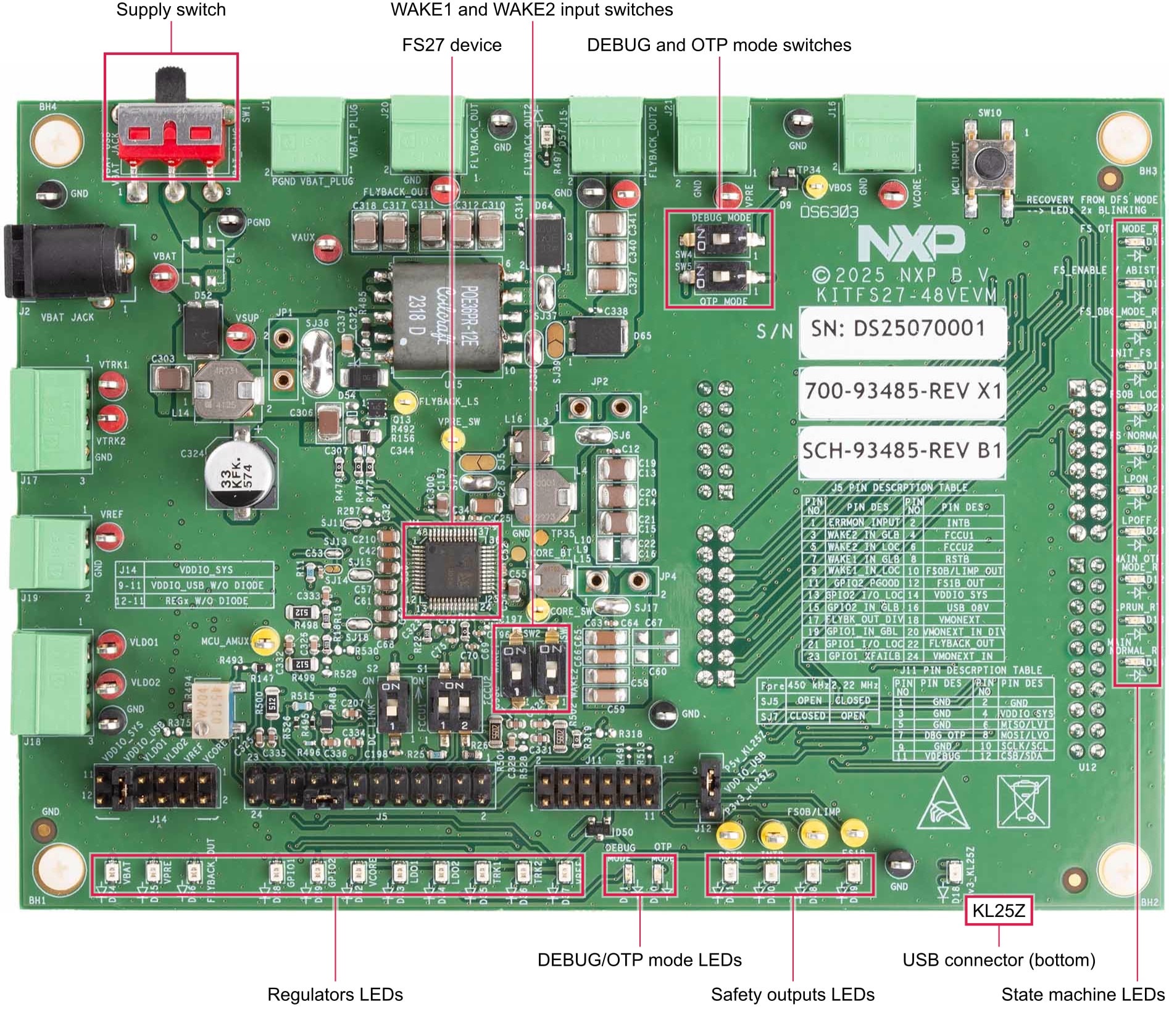

Figure 1. Board Image with Callouts

Figure 1. Board Image with Callouts

前页开箱即用
下一页配置硬件

3. 配置硬件

3.1 默认板配置

该套件随附的默认板配置遵循图2的图例说明。

GS-KITFS27-48VEVM-IMG2

图2 配置图例。

默认板配置如图3和图4所示。

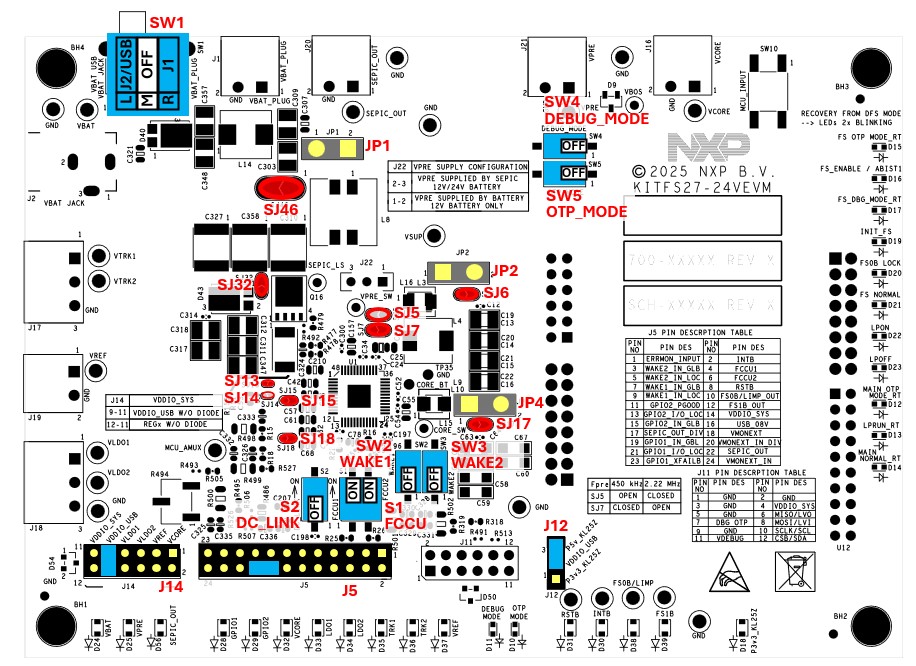

Figure 3. Default Board Configuration Top

Figure 3. Default Board Configuration Top

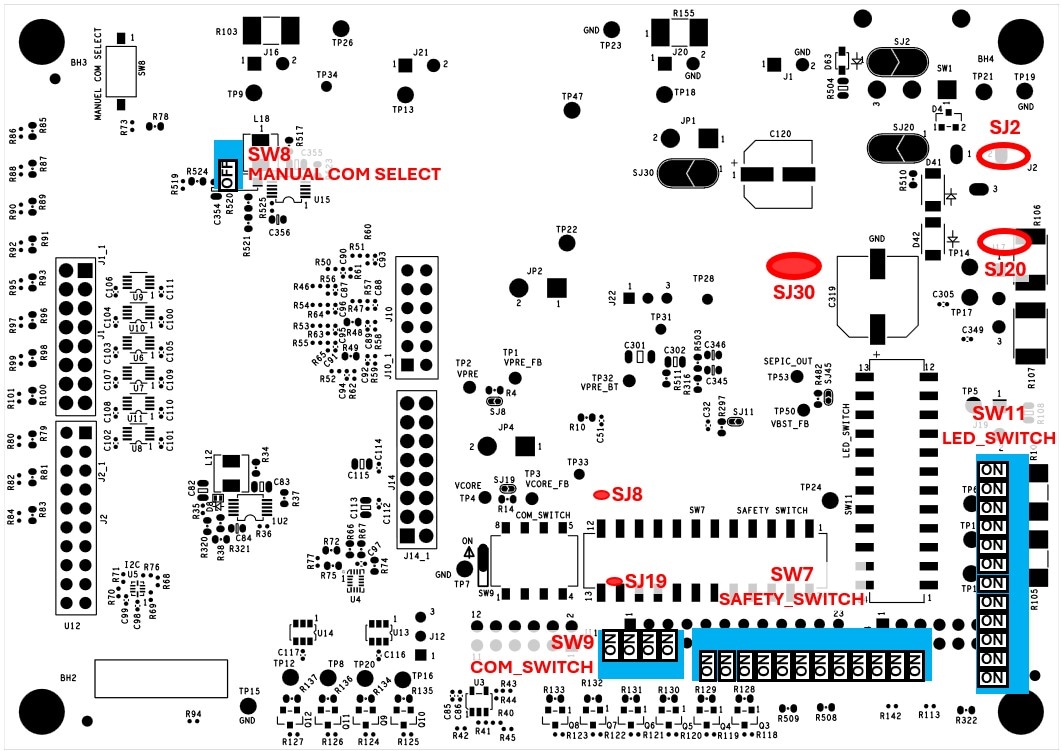

Figure 4. Default Board Configuration Bottom

Figure 4. Default Board Configuration Bottom
原理图标签 说明 默认设置
JP1 返驰前端稳压器输入电感电流测量 断开
JP2 VPRE稳压器输出电感电流测量 断开
JP4 VCORE稳压器输出电感电流测量 断开
SJ2 旁路SW1：VBAT连接至J1 闭合
SJ6 旁路JP2：用于VPRE稳压器输出电感电流测量的跳线 闭合
SJ7 将VPRE_SW连接至L4 (电感FPRE=455kHz) 闭合
SJ8 旁路R4：用于VPRE稳压器稳定性测量的电阻 闭合
SJ11 将GPIO2引脚连接至GPIO2输入/输出外部元器件 闭合
SJ13 将GPIO1引脚连接至GPIO输入/输出外部元器件 闭合
SJ14 将GPIO1引脚连接至GPIO XFAILB组件 断开
SJ15 将VPRE稳压器输出连接至TRKIN引脚 闭合
SJ17 旁路JP4：用于VCORE稳压器输出电感电流测量的跳线 闭合
SJ18 将VPRE稳压器输出连接至LDOIN引脚 闭合
SJ19 旁路R14：用于VCORE稳压器稳定性测量的电阻 闭合
SJ28 将返驰辅助绕组连接至VAUX输出外部元器件 断开
SJ31 SJ32 SJ33 旁路FL1：输入共模滤波变压器 闭合
SJ34 旁路D52：VBAT防反接二极管 断开
SJ35 旁路L14：PI滤波电感器 断开
SJ36 旁路JP1：用于测量返驰稳压器初级(输入)电流测量的跳线 闭合
SJ37 将返驰次级1绕组连接至FLYBACK_OUT输出外部元器件 闭合
SJ38 将返驰次级1绕组与次级2绕组并联连接 闭合
SJ39 将返驰次级2绕组连接至FLYBACK_OUT_2输出外部元器件 断开
SJ42 旁路R482：用于返驰稳压器稳定性测量的电阻 闭合
SJ140 SJ141 将返驰次级2绕组(隔离输出)接地(不再隔离) 闭合
SW1 VBAT电源 2 (中间)
SW2 WAKE1全局开关 关
SW3 WAKE2全局开关 关
SW4 调试模式 关
SW5 OTP模式 关
SW7 安全开关(断路器) 全开
SW8 通信协议手动选择开关 关
SW9 通信接口开关(断路器) 全开
SW11 LED开关(断路器) 全开
S1 FCCU开关 全开
S2 DC link开关 关

前页获取硬件
下一页设计资源

设计资源

板文档

仅适用于选定客户，需要签署保密协议(NDA)。更多详情，请联系当地的恩智浦销售代表。

其他参考

除了“适用于ASIL D等级的12V/24V/48V安全系统基础芯片FS27”外，还可以访问：
