KITFS26AEEVM评估板快速入门

2.1 板特性

• VBAT电源连接器（插孔和Phoenix）
• VPRE输出电压范围从3.2V到6.35V，电流容量高达1.5A
• VBOOST以独立模式或前端拓扑支持电池启动配置文件
• VCORE输出电压范围从0.8V到3.35V，电流容量高达1.65A
• LDO1和LDO2，3.3V或5.0V，高达400mA
• VTRK1和VTRK2，3.3V或5.0V，高达150mA
• VREF 0.75％稳压器精度，用于外部ADC参考
• FS0B, FS1b外部安全引脚
• USB转SPI协议，可轻松连接到软件GUI
• 指示信号或稳压器状态的LED
• 手动或自动OTP熔丝编程
• 通过AMUX或外部ADC进行高级系统监测
• 测试外部VMON的模拟可变电阻

2.2 板说明

FS26系列可通过此板进行评估，因为它装有超集部件。焊接在板上的FS26xx部件可以熔合一次，也可以在仿真模式下按需测试多个配置。

该评估板旨在维持VPRE上总计高达2.0A的电流。使用六层PCB分层完成布局。将初始电流限制设置为1A。

2.3 板组件

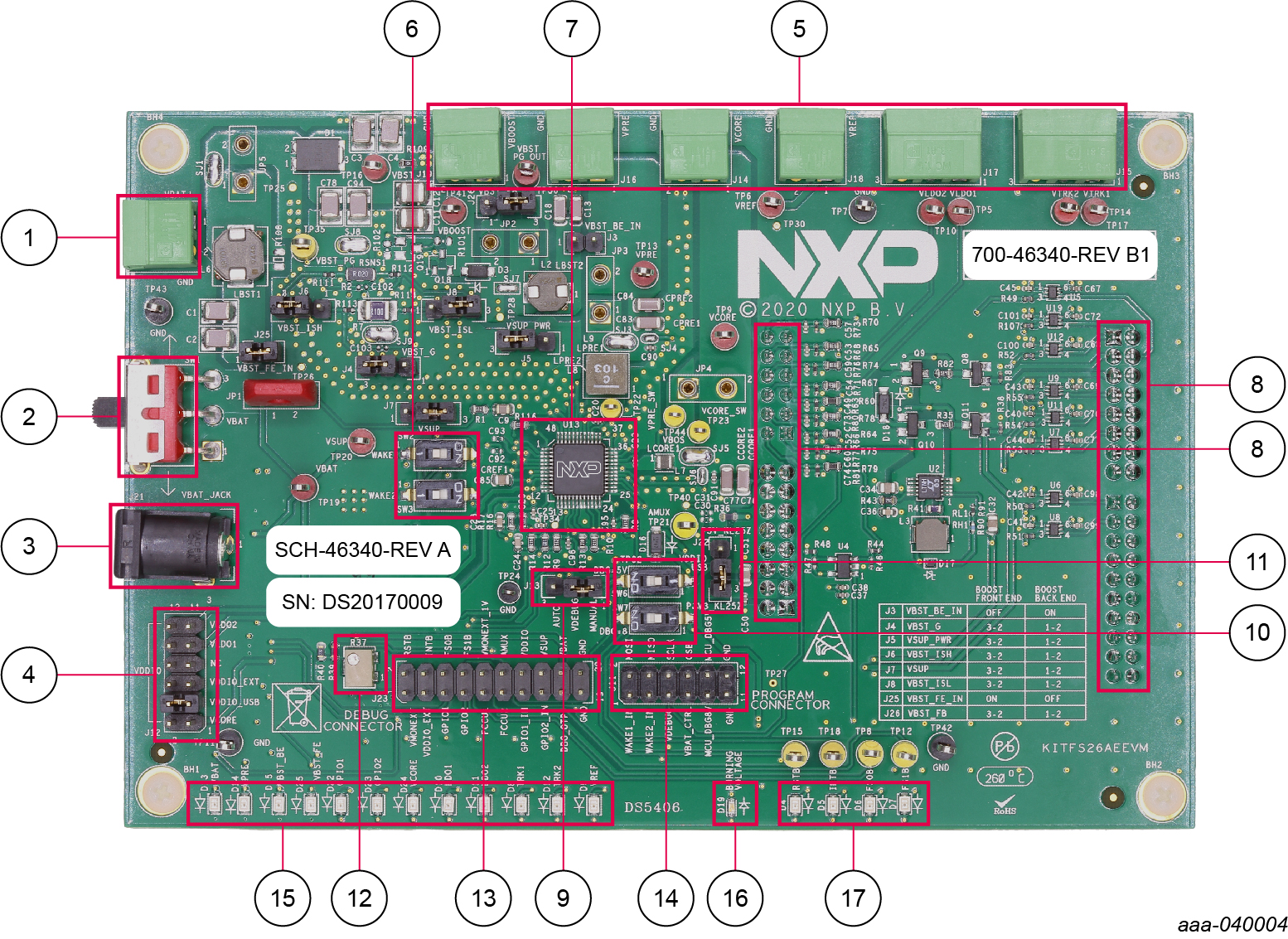

图1 KITFS26AEEVM评估板概述

1. VBAT Phoenix连接器
2. VBAT3位置开关
3. VBAT插孔接头
4. VDDIO选择
5. 稳压器输出
6. WAKE1和WAKE2输入开关
7. FS26 SBC
8. KL25Z Freedom头（底部）
9. VDEBUG引脚源选择（开关或MCU）
10. VDEBUG引脚电压电平开关
11. VDDIO USB电压电平选择
12. VMONEXT可变电阻
13. 信号连接器
14. 程序连接器
15. 稳压器输出LED指示灯
16. 程序烧录电压LED指示灯
17. 安全输出LED指示灯

该开发套件使用FlexGUI软件。FlexGUI软件基于Java JRE。

准备Windows PC工作站分3步。

1. 安装适当的Java SE运行时环境(JRE)。
2. 安装Windows 7 FlexGUI驱动程序。
3. 安装FlexGUI软件包。

3.1 刷新或更新GUI固件

KITFS26AEEVM随已刷新的GUI固件一起提供。如果刷新了MCU固件，请忽略本节。如果指定必须更新固件或固件出现故障，请按照以下说明操作。

3.2 刷新Windows 7/10的Freedom板固件

如果引导加载程序已加载到FRDM板中，则不需要执行步骤1至3。从步骤4开始。

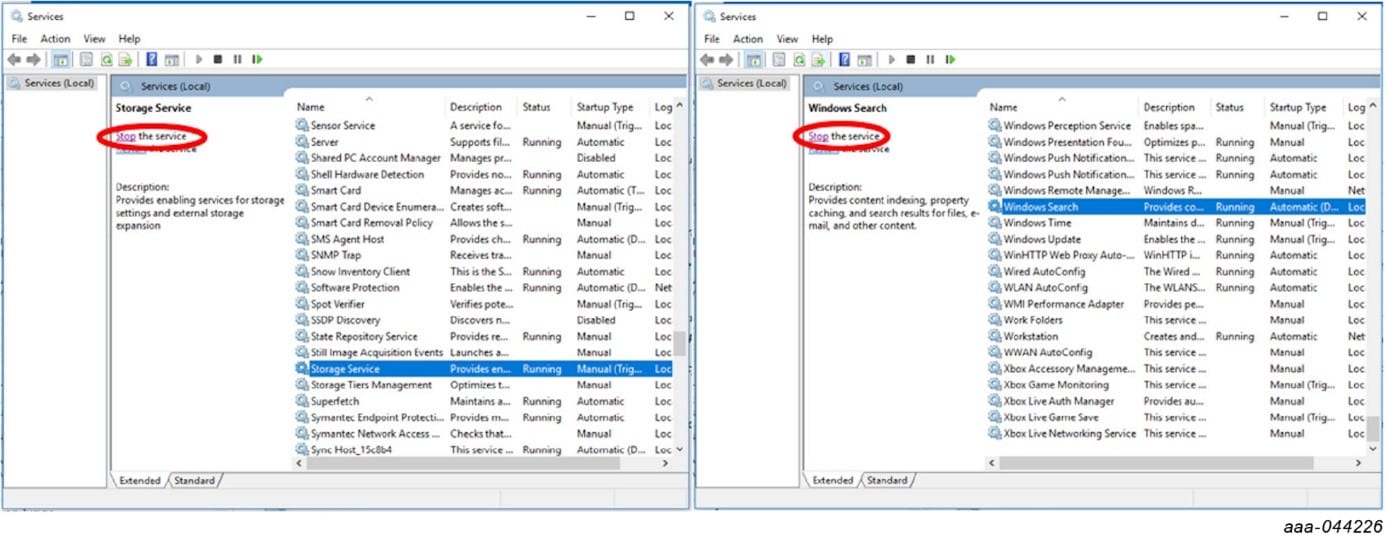

1. 禁用Storage Service（存储服务）和Windows Search: Run Services（运行服务） ，双击并停止它们，如下所示。
   如果引导加载程序已加载到Freedom板中，则不需要执行步骤1至3。
2. 按下RST按钮，然后将USB线缆连接到Freedom板上的SDA端口。
   新的“BOOTLOADER”设备应出现在文件资源管理器的左窗格中。
3. 将“MSD-DEBUG-FRDM-KL25Z_Pemicro_v118.SDA”文件拖放到BOOTLOADER驱动程序中。
   注：请确保有足够的时间将固件保存在引导加载程序中。
4. 拔下USB线缆，然后将其重新连接到SDA端口。
   这次不按RESET按钮，FRDM_KL25Z设备应该出现在文件资源管理器的左窗格中，如下图所示。

5. 从软件包中找到文件“nxp-gui-fw-frdmkl25z-usb_hid-fs2630_vX.Y.bin”，然后将其拖放到FRDM_KL25Z设备中。


   注：请确保有足够的时间保存固件。

6. Freedom板固件已成功加载。断开USB线缆，然后将其重新连接到KL25Z USB端口。

3.3 安装GUI软件包

要安装FS26 NXP GUI，请下载或获取NXP GUI软件包，解压1- NXP_GUI_Setup文件夹：

然后，双击NXP_GUI_version-Setup.exe，按照说明操作。

要在Windows PC上安装应用，请使用以下弹窗：

图1 应用设置

图2 许可协议

图3. 选择FS2630_GUI

图4. 选择要安装的文件夹

在完成安装程序之前，请选择以下选项：

• 运行NXP_GUI
• 显示Readme文件

选择“完成”，完成安装。

安装完成后，您可以在Windows搜索栏中搜索NXPGUI来查找应用。单击启动。

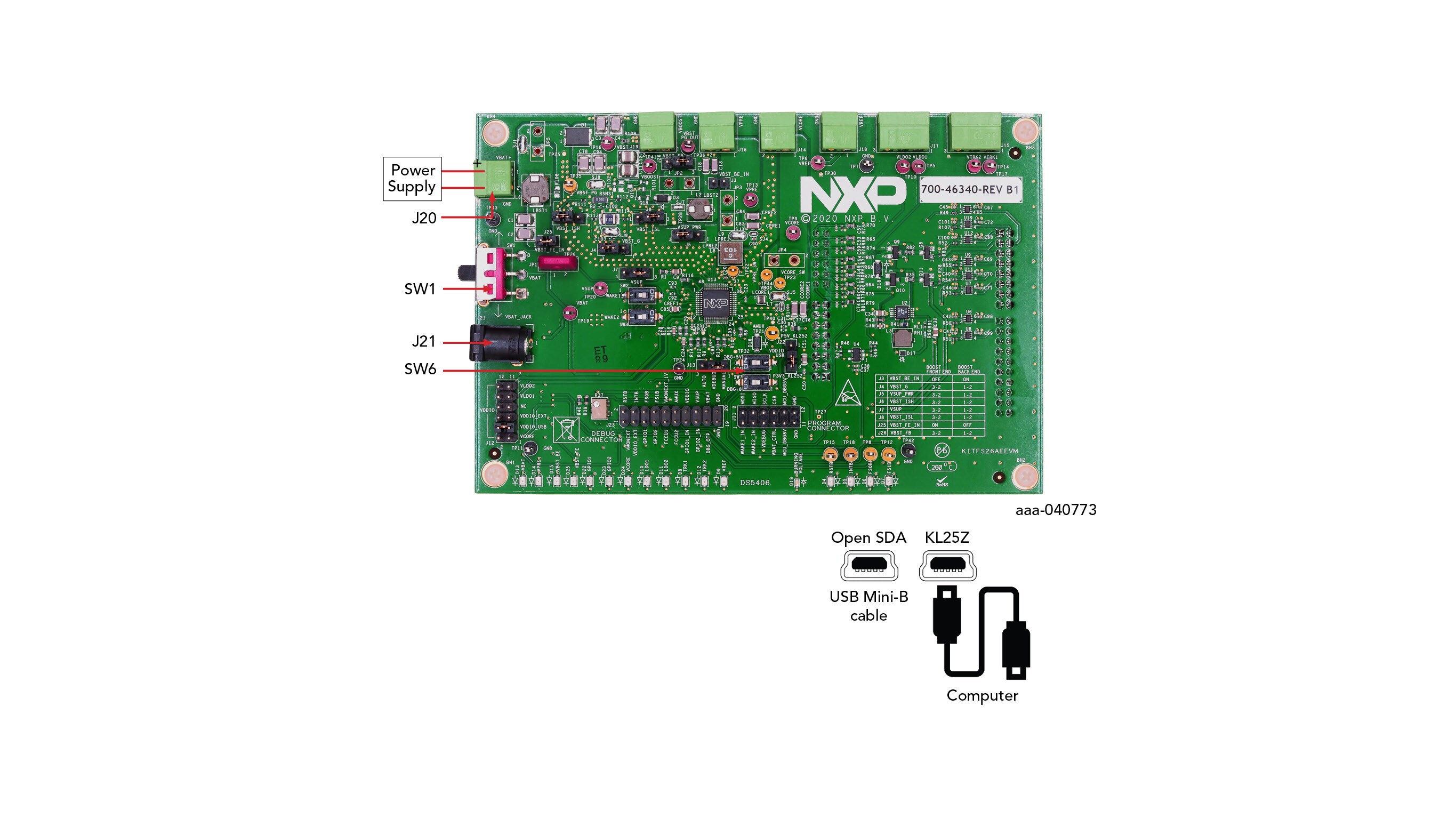

4.1 配置硬件

GS-KITFS26AEEVM-IMG11

GS-KITFS26AEEVM-IMG11

请按以下步骤配置硬件和工作站：

1. 使用中间位置的SW1，将直流电源设置为12V，电流限制设置为1.0A。将直流电源正负输出连接到KITFS26AEEVM VBAT Phoenix接头(J20)。或将12V电源连接到VBAT插孔(J21)。

   表1 VBAT Phoenix接头(J20)

   原理图标签	信号名称	说明
   J20-1	VBAT	电池电压输入
   J20-2	GND	接地

   表2 VBAT三位置接头(SW1)

   原理图标签	信号名称	说明
   SW1引脚2-3	VBAT Phoenix	由Phoenix接头供电的板
   SW1引脚2（中间位置）	VBAT	不提供板
   SW1引脚2-1	VBAT插孔	由插孔接头供电的板

2. 使用随附的USB 2.0线缆，将Windows PC USB端口连接到套件随附的Freedom板的KL25Z USB侧。
3. 打开SW6，将V_DBG应用于DEBUG引脚，或打开SW7应用V_OTP。
4. 打开电源
5. 关闭SW1

注：在此步骤中，产品处于调试模式，并且所有稳压器均已关闭，或者处于OTP模拟模式。在后一种情况下，用户可以使用预加载的OTP配置上电，或者在上电之前手动配置镜像寄存器（SW7一关闭，上电即生效）。
