KITFS0400SKTEVM评估板快速入门
本文档内容
-
开箱即用
-
获取硬件
-
配置硬件
1. 开箱即用
恩智浦模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路(IC)及系统级封装(SiP)器件。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将指导您完成设置和使用KITFS0400SKTEVM板的过程。
1.1 套件内含物
KITFS0400SKTEVM套件包含以下物品：
- 完成组装和测试的KITFS0400SKTEVM评估板(焊接版本C)，放在防静电袋中，配备以下PMIC设置：
- 插座中已安装一个FS04(U1)
- 完全组装的FRDM-KL25Z
- USB-STD A转USB Type-C线
- 板配置用跳线
- 尼龙垫片与螺钉
1.2 其他硬件
除了套件内含物外，使用此套件时，建议使用以下硬件：
- 1个高达40V的电源，电流限制初始设置为1A。
1.3 最低系统要求
此评估套件需要一台带USB连接的Windows PC工作站。
1.4 软件
在使用此评估板之前，必须安装软件。KITFS0400SKTEVM评估板的信息页面上提供了所有列出的软件。请参阅UM12183，了解关于安装软件的更多信息。
- 恩智浦图形用户界面(GUI)，最新版
2. 了解硬件
2.1 板特性
KITFS0400SKTEVM评估板允许用户执行以下操作：
- 利用板上的连接器、跳线和开关，配置符合特定设计要求的评估环境
- 通过板上的LED指示灯和测试点实时监测系统性能
2.2 套件概述
KITFS0400SKTEVM套件提供了一个集成平台，用于评估基于恩智浦FS04高压ASIL D电源管理集成电路(PMIC)为S32N处理器所设计的方案。
KL25Z Freedom板可连接至KITFS0400SKTEVM的底部。KL25Z通过I²C通道，作为FS0400 PMIC器件与NXP GUI之间的接口。KL25Z还可配置为对各类I/O通道进行指令控制与状态监测。它可提供1.8V或3.3V的供电电压(VDDIO)，并在稳压后为一次性可编程存储器供电引脚(VDDOTP)提供8V电压。

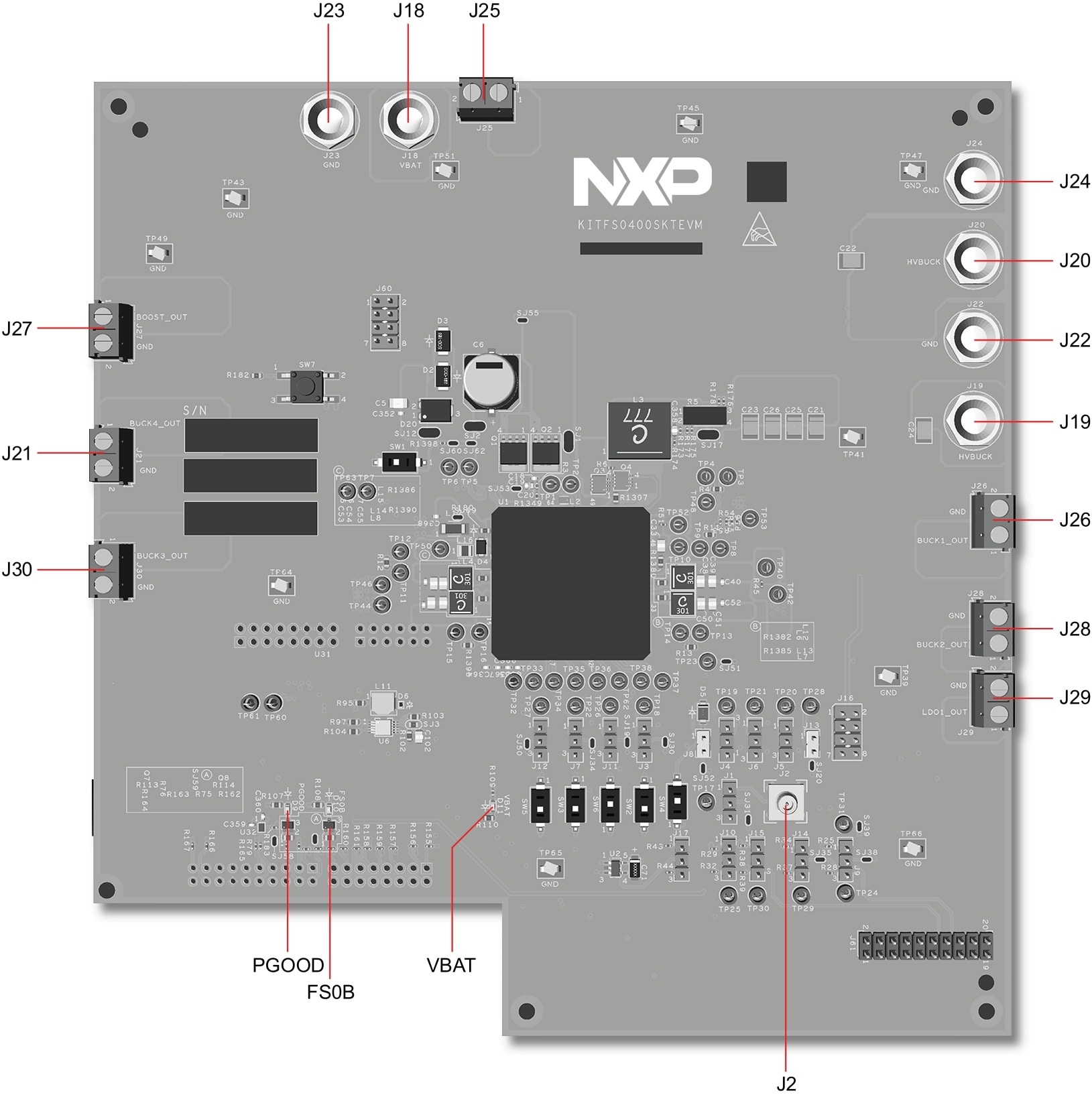

跳线与开关的默认配置见本文档中的图1。
3. 配置硬件
3.1 安装垫片
套件附带4个垫片和螺钉。这些垫片和螺钉用于安装在板的4个角，作为支撑底座。
3.2 将跳线设置为默认配置
配置板所需的跳线随套件提供。图1展示了默认的跳线和开关配置。

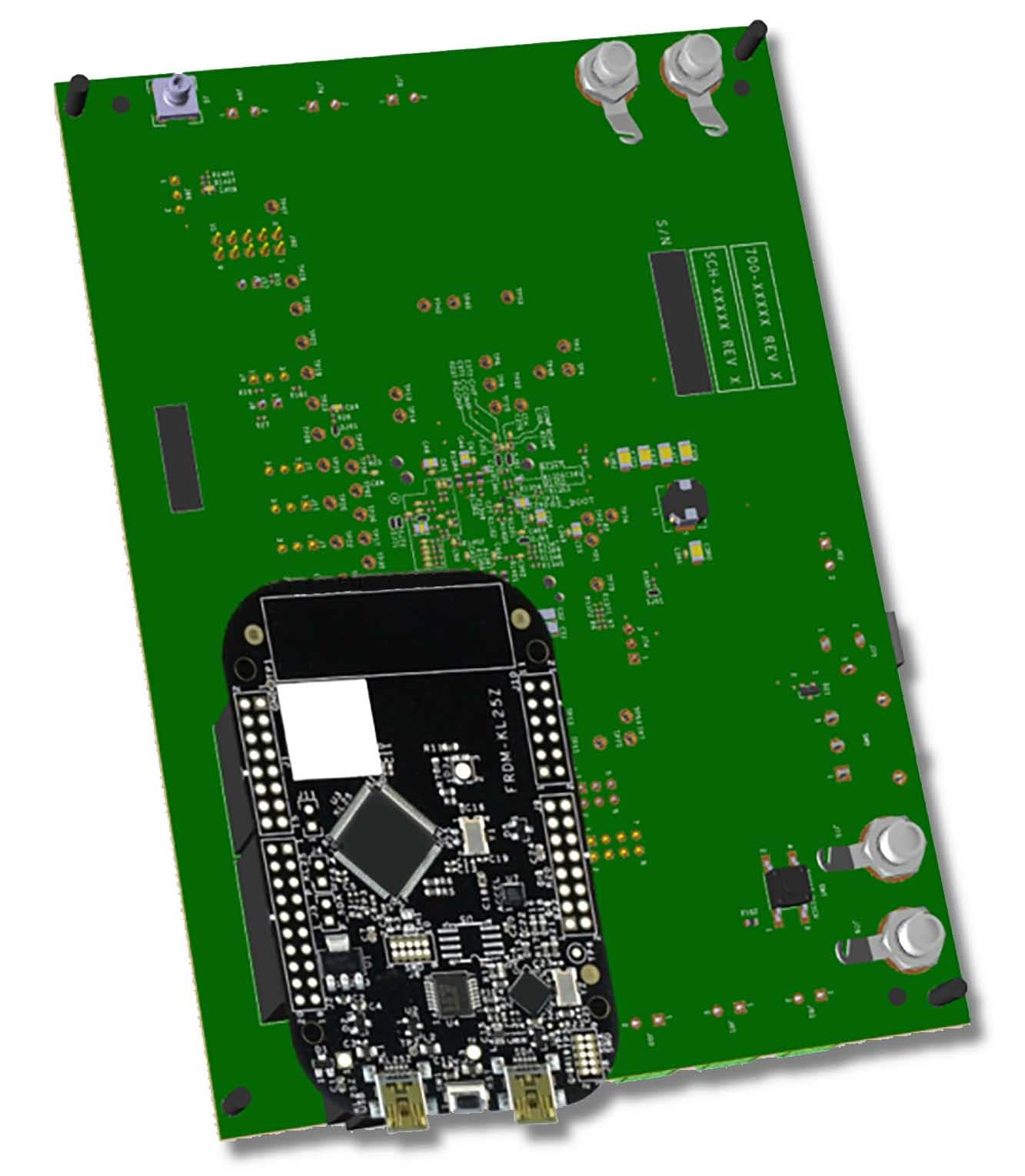

3.3 安装KL25Z
在KL25Z固件烧写完成后，应将KL25Z板通过对应连接器安装至FS04评估板的底部。
3.4 启动设置
要启动该设置，典型的硬件操作步骤如下：
- 通过USB将开发板上的KL25Z连接至Windows PC工作站。
- 将开发板的VBAT连接器连接至电源。
在初始硬件配置中，KL25Z提供以下功能：
- I²C通信和I/O连接
- 5.0V电源，用于通过外部稳压器生成3.3V或1.8V的VDDIO电压电平，通过外部稳压器生成一次性可编程(OTP) 8.0V电压，以及为信号指示LED供电
- 3.3V电压电平，用于PMIC与KL25Z之间的电平转换器
设计资源
更多参考
- KITFS0400SKTEVM：关于该板的详细信息，包括文档、下载资料、软件和工具。
- FS04：面向S32N处理器的高压ASIL D PMIC FS04的详细信息。
- FS04数据手册：数据手册的详细信息(需签署NDA)。
- FS04器件设计指南：器件设计指南的详细信息(需签署NDA)。
