FS04安全SBC插座评估板

KITFS0400SKTEVM 全新
正常供应

点击图片以展开

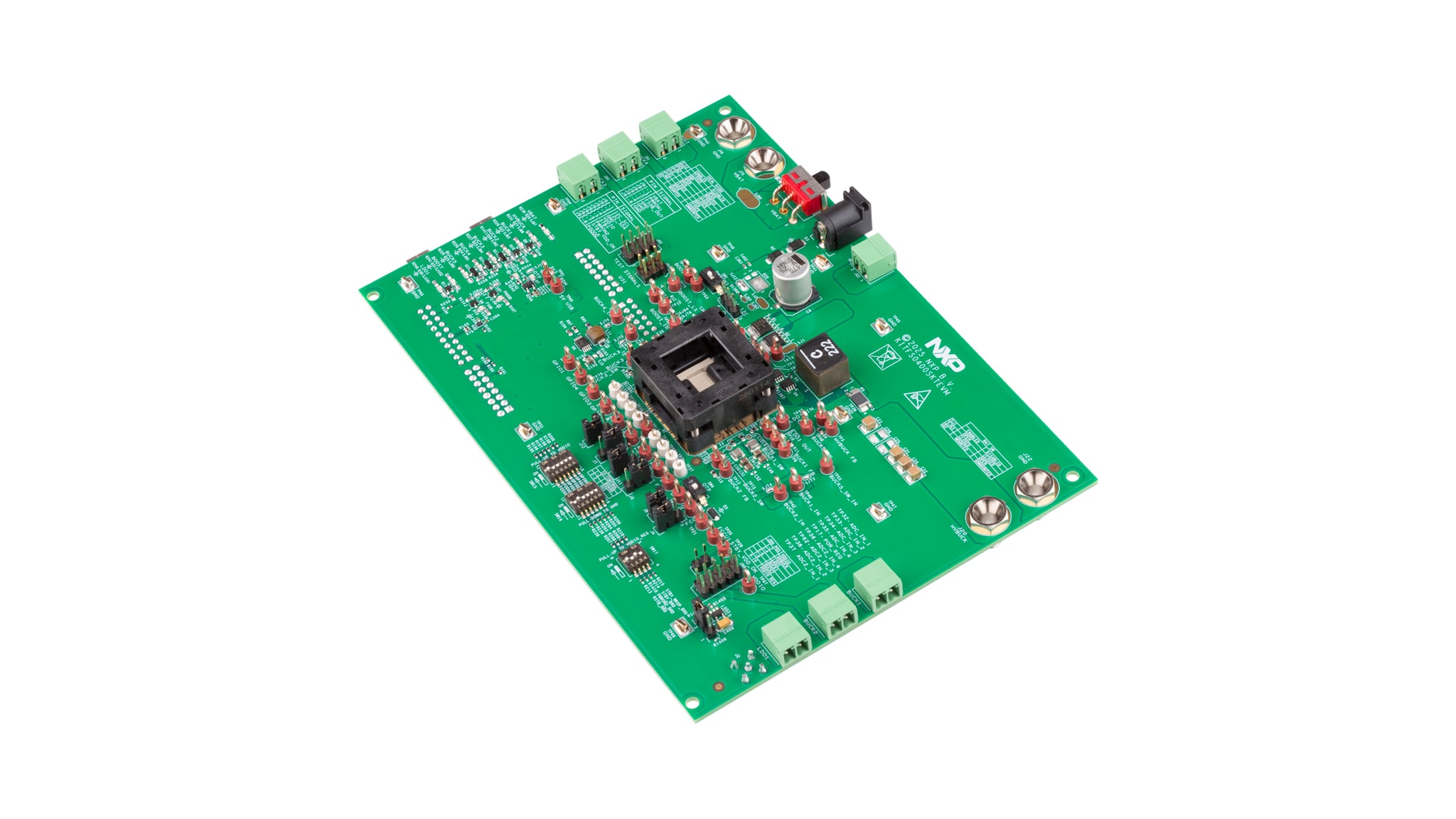

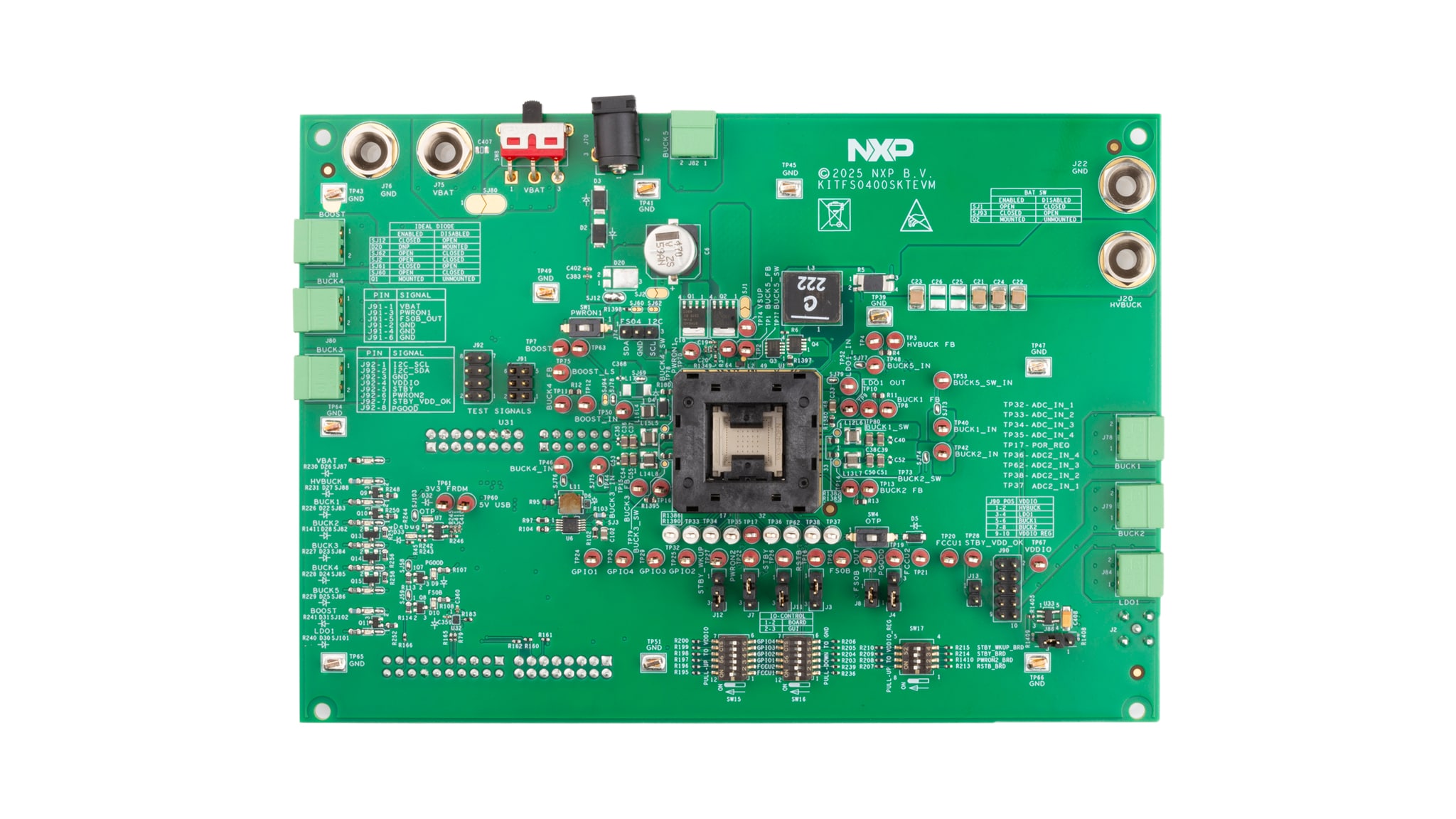

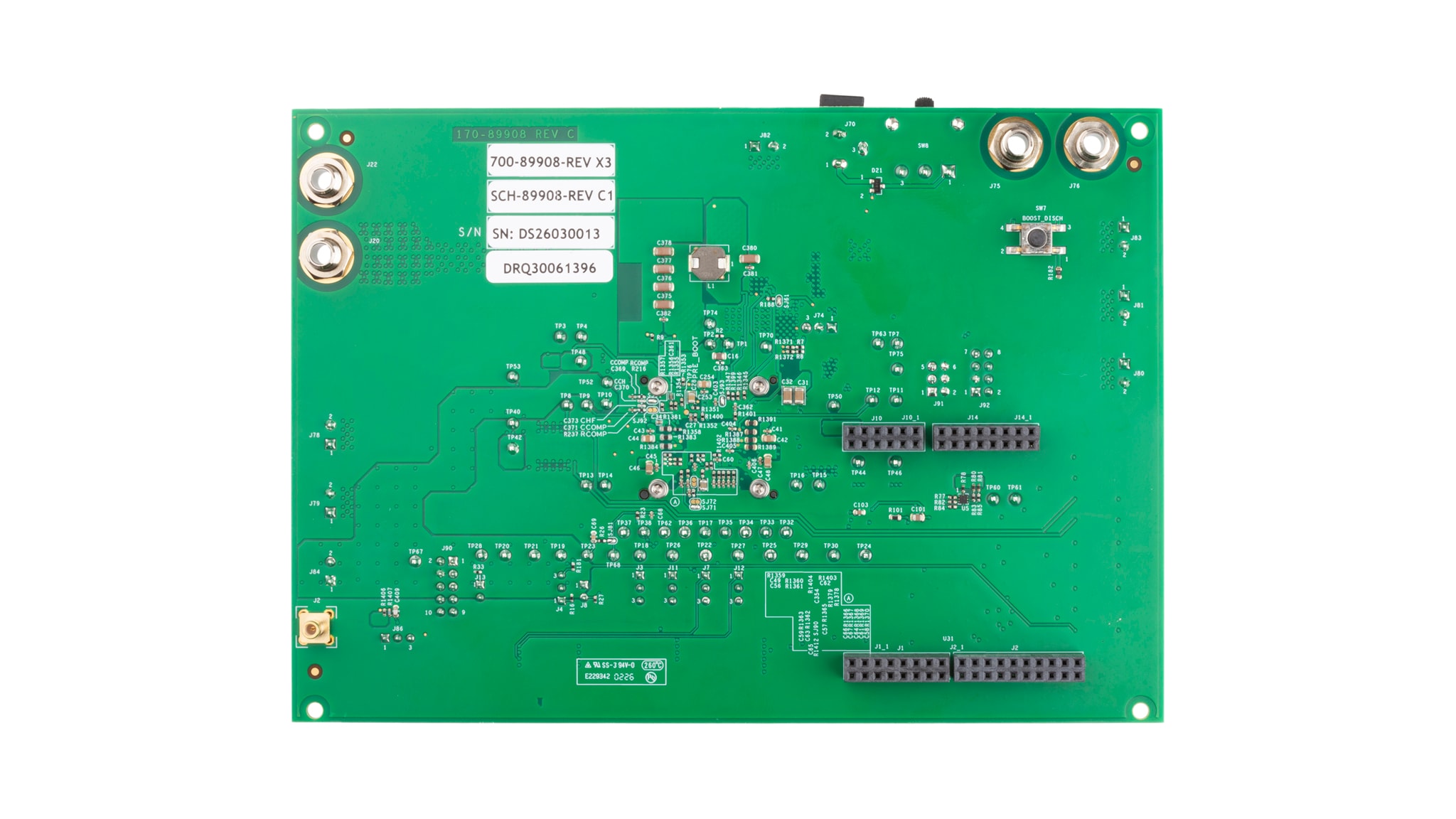

FS0400SKTEVM是面向FS04电源管理集成电路(PMIC)的插座评估板(EVB)。它集成了一个64引脚QFN插座，使用户能够轻松插入并测试FS04器件。该板还配备基于FRDM‑KL25Z开发平台的通信桥接器，可实现与FS04图形用户界面(GUI)软件的无缝连接，用于器件配置以及一次性可编程(OTP)寄存器的编程操作。

FS0400SKTEVM集成了在执行最终OTP编程之前对FS04配置进行功能评估所需的所有硬件，非常适用于开发、验证和样品阶段测试。

框图

FS04安全SBC插座评估板

FS04 Safety SBC Socketed Evaluation Board
获取框图PDF

支持的器件

电源管理

12V/24V/48V SBC解决方案

  • FS04: 面向S32N处理器的高压ASIL D PMIC——1个HVBUCK、5个LVBUCK和1个LDO

特性

连接

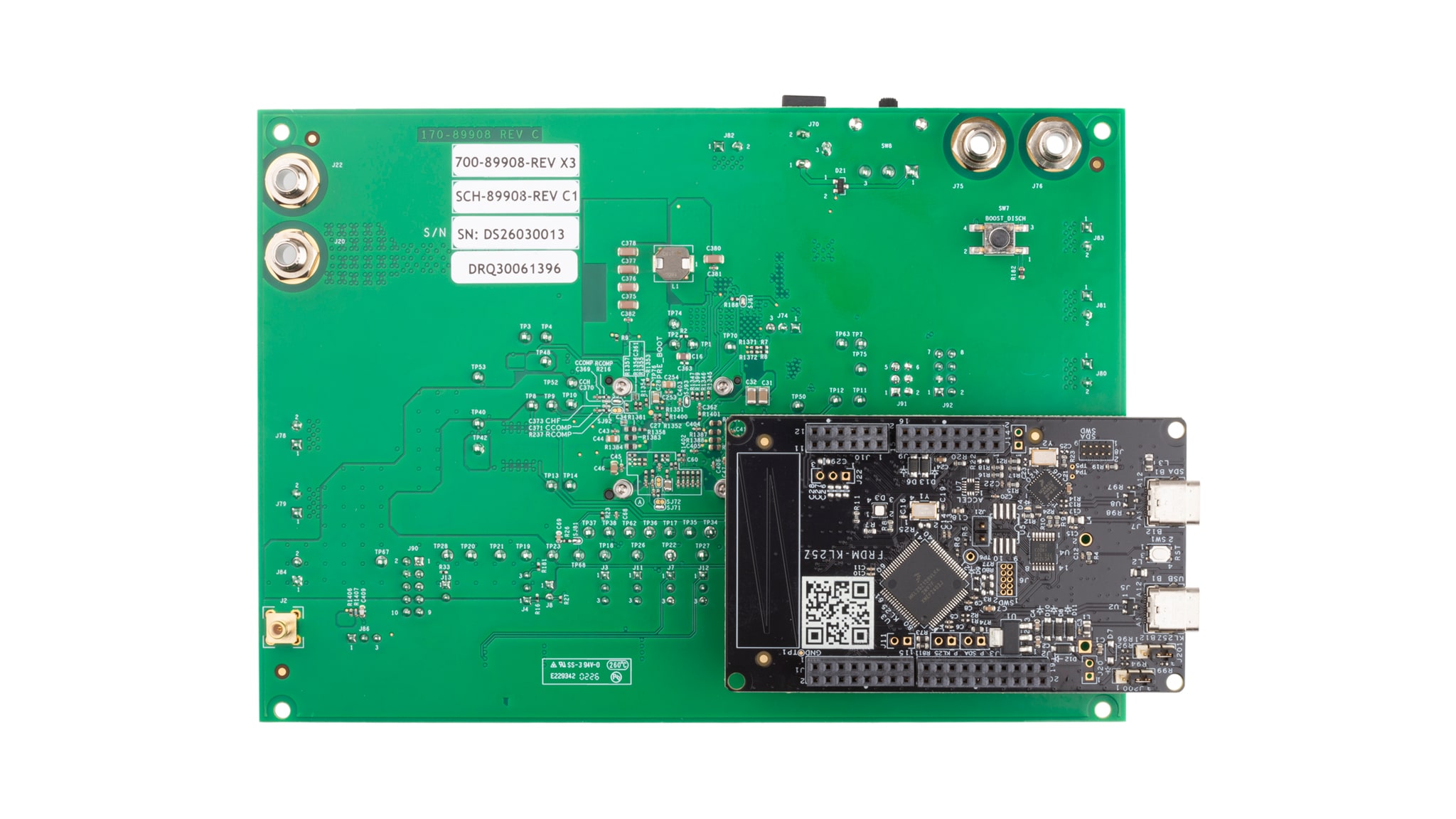

  • FRDM-KL25Z微控制器(MCU)已预先插装，可其实连接至软件GUI，并可访问I²C总线、输入/输出(IO)、寄存器，支持OTP模拟与编程
  • 64引脚QFN插座

电源管理

  • VBAT电源连接器
  • 预稳压电压(VPRE)输出：3.3V~5.3V，最高20A
  • 升压电压(VBOOST)输出：4.5V~5.5V，最高1A
  • BUCK1和BUCK2输出：1.0V至1.8V，最高2.5A
  • BUCK3和BUCK4输出：0.4V至1.8V，最高2.5A
  • LDO1输出：1.0V至4.1V，最高400mA

通用规格

  • 电池开关与理想二极管
  • 通用输入/输出(GPIO)
  • 安全引脚：电源正常指示(PGOOD)、故障安全输出0 (FS0B)、复位bar (RSTB)、故障收集与控制单元(FCCU)及上电复位请求(POR_REQ)
  • 待机引脚，支持低功耗工作模式

组件

  • 指示信号或稳压器状态的LED
  • QFN-64非焊接插座，可对多个器件进行功能测试和编程(由于插座本身的限制，所有输出电流应限制在最大1A以内)

购买选项

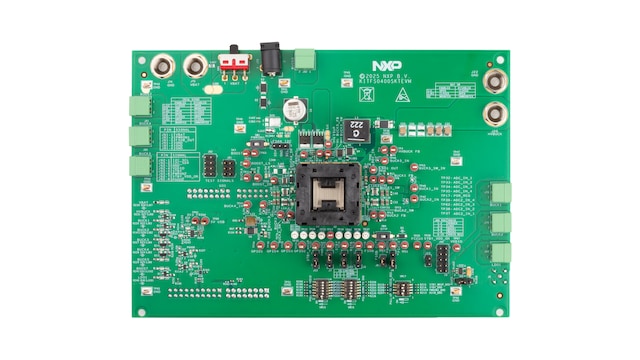

KITFS0400SKTEVM-Image
