GS-IMX93EVK: i.MX93 EVK快速入门

上次修改时间: 2023-04-04 12:46:00支持 i.MX 93评估套件

本文档内容

  • 1

    开箱即用
  • 2

    获取软件
  • 3

    构建、运行

1. 开箱即用

下面描述了启动i.MX 93 EVK的步骤。

开发套件包含:

  • i.MX 93 EVK板
  • 电源:USB C型45W电源输送,支持5 V/3 A、9 V/3 A、15 V/3 A、20 V/2.25 A
  • 线缆:组件,USB 2.0,C型公头转A型公头
  • 软件:在eMMC中编程的Linux BSP镜像
  • 快速入门指南

请参阅i.MX 93应用处理器文档中的开箱即用视频,开始在i.MX 93 EVK上开发应用。

1.1 熟悉板

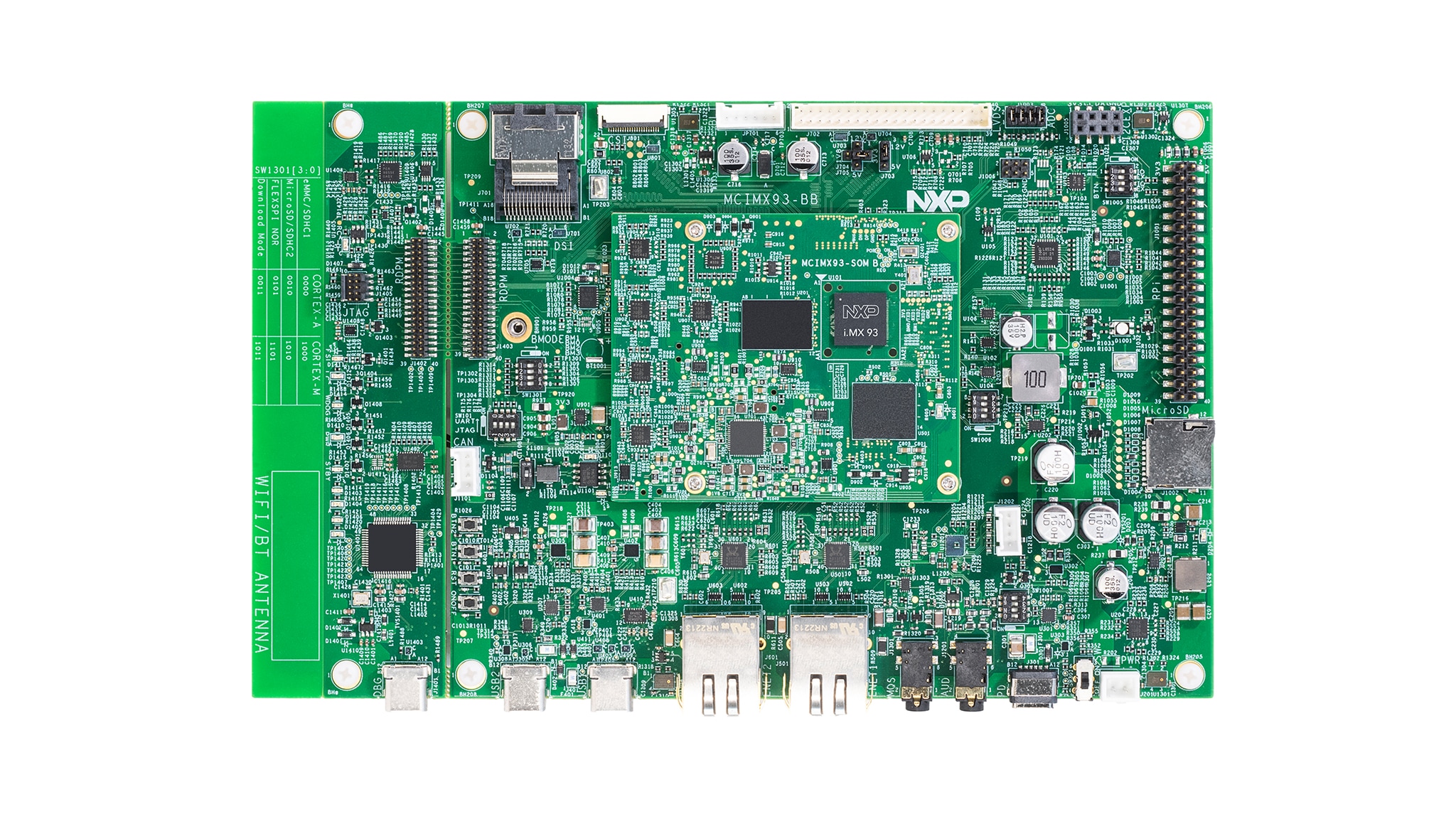

Top view i.MX 93 11x11 EVKCM board

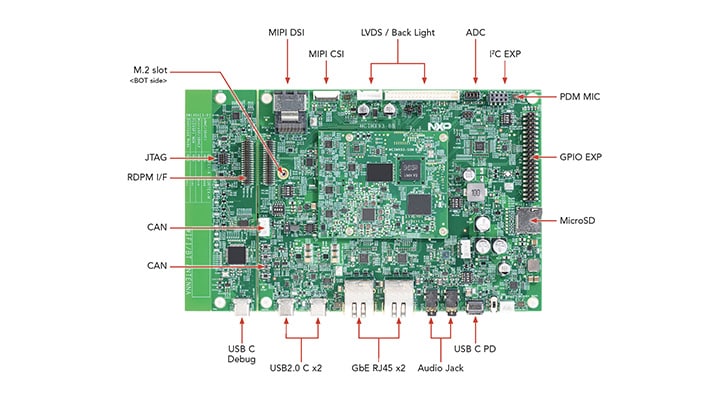

Top view i.MX 93 11x11 EVKCM board

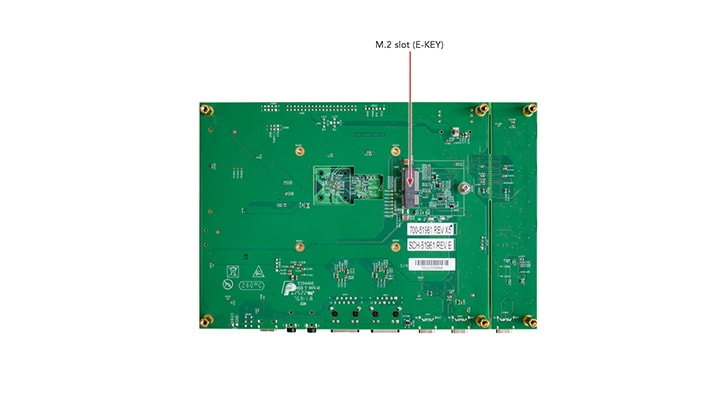

Back view i.MX 93 11x11 EVKCM board

1.2 从eMMC启动

i.MX 93 EVK配备一个预置的恩智浦Linux二进制演示镜像,在eMMC上闪存。无需修改内部的二进制文件,从eMMC启动将提供具有某些功能的默认系统,在Linux上构建其他应用。

如需了解有关恩智浦Embedded Linux®、MCUXpresso SDK的更多详情,请继续阅读后续章节。

1.3 连接USB调试线缆

将提供的USB Type-C线缆连接到调试UART端口J1401,然后将线缆的另一端连接到主机。

主机上将显示四个UART连接。 第三个端口用于A55内核,第四个端口用于M33内核系统调试。

如果您不熟悉终端应用,请先查看以下某个教程,再继续步骤1.4:Minicom教程Tera Term教程PuTTY教程

1.4 连接HDMI线缆

要查看镜像二进制文件提供的用户界面,请使用IMX-MIPI-HDMI电缆通过MIPI-DSIJ701连接显示器。

1.5 启动开关设置

请参考i.MX 93 EVK快速入门指南

1.6 接通电源

将电源线插入电源接头(J301)。

翻转开关为板通电(SW1301)。

处理器开始执行片上ROM的代码。使用默认启动开关设置,代码读取熔丝,定义可能有可启动镜像的介质。找到可启动镜像后,U-Boot执行应自动开始。

信息在Cortex A55的串行控制台中打印。如果不停止U-boot流程,就会继续启动内核。

恭喜,Linux启动已完成。

当板启动时,您会看到看到显示器的左上角出现2只企鹅,然后会在左上角看到Linux终端图标,在右上角看到计时器。恭喜,您已经启动并运行。

2. 获取软件

本部分仅适用于将Linux®操作系统加载到板的情况。

i.MX Linux板级支持包(BSP)是一系列二进制文件、源代码和支持文件,可用来启动特定i.MX开发平台上的Embedded Linux镜像。

当前Linux二进制演示文件版本可参见i.MXLinux下载页面i.MX软件和开发工具的Linux部分中的i.MX Linux文档包提供其他文档。

2.1 概述

Linux操作系统内核在i.MX板上启动前,需要将Linux加载到启动设备(SD卡、eMMC等),而启动开关需要设置为启动此设备。

有多种方法为不同的板和启动设备下载Linux BSP镜像。

本入门指南仅概述了将Linux BSP镜像传输到SD卡的几种方法。经验丰富的Linux开发人员可根据需要探究其他选项。

2.2 下载恩智浦Linux BSP预构建镜像

i.MX 93 EVK最新的预构建镜像可参见Linux最新版本的Linux下载页面

预建的恩智浦Linux二进制演示镜像提供典型系统和基本的功能集,用于使用和评估处理器。无需修改系统,用户就可以评估硬件接口、测试SoC功能并运行用户空间应用。

当需要更多灵活性时,SD卡可逐一与单个组件(启动加载程序、内核、dtb文件和roofs文件)一起加载,或者可加载*wic镜像,并且特定组件可以覆盖单个部件。

2.3 使用Universal Update Utility(UUU)刻录恩智浦Linux BSP镜像

除了“开箱即用”章节的连接外,使用USB线缆将USB1连接到主机。

为板断电。参考“1.5启动开关设置”章节,配置板在串行下载协议(SDP)模式启动。

根据主机中使用的操作系统,将Linux BSP镜像传输到SD卡的方式可能会有所不同。从下面的选项中进行选择,获取详细指导:

构建、运行

MCUXpresso软件开发套件(MCUXpresso SDK)提供了在i.MX 93 M33内核中执行的全部软件源代码。如果您此时不想在i.MX 93上启用Cortex-M33,则可跳过本节。

3.1 概述

MCUXpresso SDK专为Cortex®-M33独立或与A内核协作使用的嵌入式应用开发而设计。除了外设驱动程序外,MCUXpresso SDK还提供了广泛而丰富的应用示例,涵盖从基本外设用例示例到演示应用的所有内容。MCUXpresso SDK还包含RTOS内核、设备软件栈以及各种其他中间件,支持快速开发。

本指南介绍如何运行REL_2.13.0版本提供的m33_image.bin演示。有关MCUXpresso SDK及如何构建和部署自定义演示的详细信息,请访问MCUXpresso SDK网站

3.2 采用U-Boot运行应用

本部分介绍了采用SD卡和i.MX处理器的预建U-Boot镜像运行应用的步骤。

  1. 执行第2节中的步骤。获取软件,准备一张SD卡,其中包含来自i.MX 93处理器Linux BSP包的预建U-Boot+Linux镜像。如已加载了带有Linux镜像的SD卡,可跳过这一步。
  2. 将SD卡插入主机(Linux或Windows),并将应用镜像(例如m33_image.bin)复制到SD卡的FAT分区。
  3. 从PC中安全地取出SD卡。
  4. 将SD卡插入目标板。确保使用默认的引导SD插槽,并双重检查启动开关设置指南。
  5. 通过USB线缆连接板上的“DEBUG UART”接头与PC。Windows操作系统自动安装USB驱动程序,Ubuntu操作系统也将找到串行设备。

    有关串行通信应用的更多说明,请参阅“开箱即用”的“连接USB调试线缆”部分。打开i.MX93 EVK板第二个枚举的串行端口的第二个终端。

  6. 这是Cortex-M33的串行控制台。设置速率为115200 bit/s,数据位为8,1个停止位(115200,8N1),无奇偶校验。
  7. 在U-Boot倒计时到零之前按任意键,接通板电源并停止启动过程。在第一个终端的U-Boot提示符处,键入以下命令。
    => fatload mmc 1:1 0x80000000 m33_image.bin
    => cp.b 0x80000000 0x201e0000 0x10000
    => bootaux 0x201e0000


    这些命令将镜像文件从SD卡的分区复制到Cortex-M33的TCM,并从复位中释放Cortex-M33。

Minicom教程

串行控制台通信的设置

在Linux主机的命令提示符上,运行以下命令,确定端口号:

$ ls /dev/ttyUSB*

较小编号适用于Arm® Cortex®-A55内核,,较大编号适用于Arm Cortex-M33内核。

Minicom

使用以下命令安装和运行串行通信程序(以minicom为例):

  • 使用Ubuntu包管理器安装Minicom。
  • $ sudo apt-get install minicom
  • 启动Minicom,使用先前确定的端口号通过控制台窗口进行
  • $ sudo minicom /dev/ttyUSB* -s
  • 配置Minicom ,如图所示
  • 下一步是连接HDMI线缆。

Tera Term教程

串行控制台通信的设置

i.MX 93上的FTDI USB串行芯片将枚举4个串行端口。假设端口为COM11COM12COM13COM14。第三个端口(COM13)用于从Arm®Cortex ®-A55内核进行串行控制台通信,第四个端口(COM14)用于Arm Cortex-M33内核。串行转USB驱动程序请参见FTD芯片驱动

Tera Term

它是一款开源终端仿真应用。此程序显示从恩智浦开发平台的虚拟串行端口中发送的信息。

  • 下载Tera Term。下载完成后,运行安装程序,然后返回到该页面继续操作。
  • 启动TeraTerm。首次启动时,会显示以下对话。选择串行选项。假设您已插入板,列表中会自动填充一个COM端口。
  • 配置串行端口设置(使用之前确定的COM端口号),波特率为115200,数据位为8,无奇偶校验且停止位为1。要进行此操作,进入Setup→Serial Port并更改设置
  • 确认连接已打开。如已连接,Tera Term将在标题栏中显示以下内容
  • 下一步是连接HDMI线缆

Putty教程

串行控制台通信的设置

i.MX 93上的FTDI USB串行芯片将枚举4个串行端口。假设端口为COM11COM12COM13COM14。第三个端口(COM13)用于从Arm®Cortex ®-A55内核进行串行控制台通信,第四个端口(COM14)用于Arm Cortex-M33内核。串行转USB驱动程序请参见FTD芯片驱动

PuTTY是一款广受欢迎的终端仿真应用。此程序显示从恩智浦开发平台的虚拟串行端口中发送的信息。

  • 下载PuTTY下载完成后,运行安装程序,然后返回到该页面继续操作。
  • 启动PuTTY,可双击下载的*.exe文件或从开始菜单启动,具体取决于您所选的下载类型。
  • 配置在启动的窗口中进行。选择Serial单选按钮并输入之前确定的COM端口号。还要输入波特率,在本例中,为115200。
  • 点击“Open”,打开串行连接。假设板已连接,并已输入正确的COM端口,此终端窗口会打开。如果配置不正确,PuTTY将会发出提示。
  • 下一步是连接HDMI线缆。
