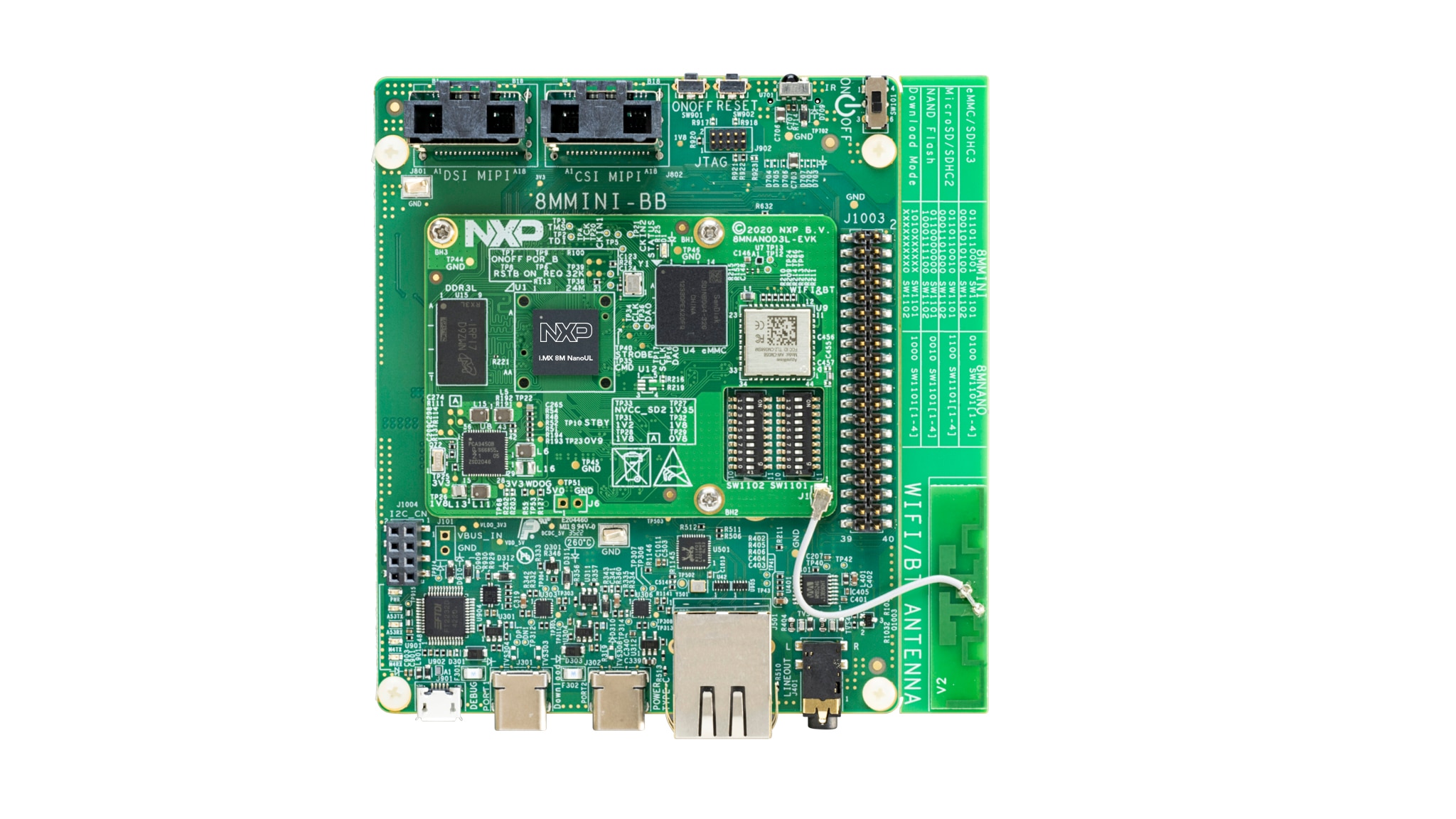

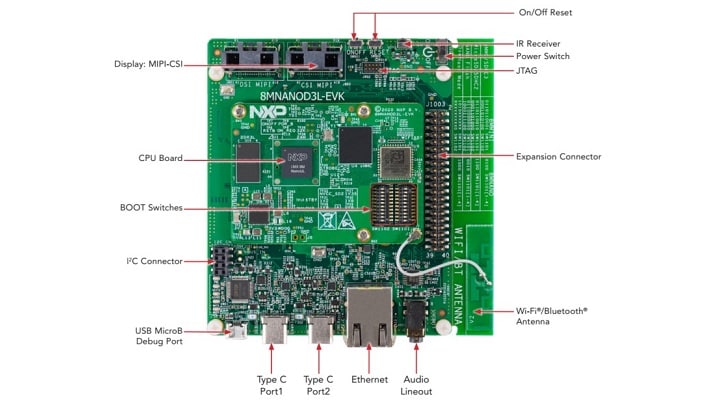

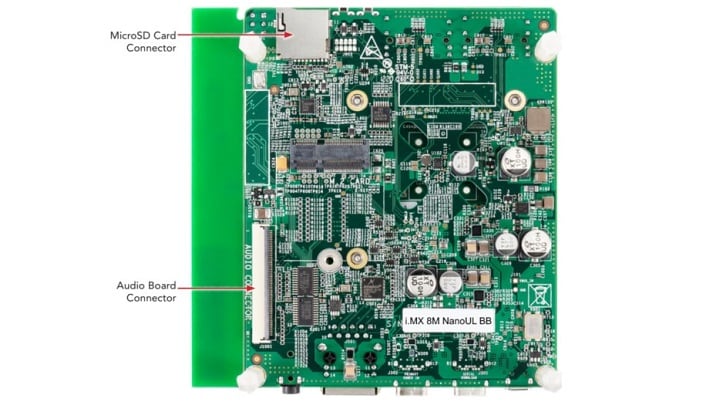

i.MX 8M Nano UltraLite EVK快速入门

嵌入式Linux^®

本部分仅适用于将Linux操作系统加载到板的情况。

i.MX Linux板级支持包(BSP)是一系列二进制文件、源代码和支持文件，可用来启动特定i.MX开发平台上的Embedded Linux镜像。

当前Linux二进制演示文件版本可在i.MX Linux下载页面找到。i.MX Linux文档包或i.MX软件和开发工具的Linux部分提供其他文档。

2.1 概述

Linux操作系统内核在i.MX板上启动前，需要将Linux加载到引导设备(SD卡、eMMC等)，而启动开关需要设置为启动此设备。

有多种方法为不同的板和引导设备和下载Linux BSP镜像。

本入门指南仅列出了将Linux BSP镜像传输到SD卡的几种方法。经验丰富的Linux开发人员可探究其他选项。

2.1.1 下载恩智浦Linux BSP预构建镜像

i.MX 8M Nano UL DDR3L EVK最新的预构建镜像在Linux最新版本的Linux下载页面提供。

预建的恩智浦Linux二进制演示镜像提供典型系统和基本的功能集，用于使用和评估处理器。无需修改系统，用户就可以评估硬件接口、测试SoC功能并运行用户空间应用。

当需要更多灵活性时，SD卡可逐一与单个组件(启动加载程序、内核、dtb文件和roofs文件)一起加载，或者可加载.sdcard镜像，并且特定组件可以覆盖单个部件。

2.1.2 使用Universal Update Utility (UUU)刻录恩智浦Linux BSP镜像

除了“开箱即用”章节的连接外，使用USB线缆将J301连接到主机。

为板断电。参考启动开关设置，配置电路板在SDP (串行下载协议)模式启动。

根据主机中使用的操作系统，将Linux BSP镜像传输到SD卡的方式可能会有所不同。从下面的选项中进行选择，获取详细指导：

从下面的选项中进行选择，获取详细指导：

Linux^®

或者

Windows^™

探索

在使用嵌入式系统时，请务必记住文档的广泛性和多样性。有多种级别的文档很常见。i.MX 8M Nano UL DDR3L EVK板有一些文档。但该板的处理器是i.MX 8M Nano，它与SoC级文档一起归档。可用的BSP与BSP级别文档一起归档。

3.1.1. 板文档

对于i.MX 8M Nano UL DDR3L EVK，提供以下文档。

3.1.2 SoC文档

对于i.MX 8M Nano SoC，提供以下文档。

3.1.3 软件文档

对于i.MX 8M Nano UL DDR3L EVK，提供以下BSP。

• 使用Yocto Project分发Linux内核：如需了解详情，请参见 i.MX 8M Nano UL DDR3L EVK BSP Linux文档中的文件
• Android: 如需了解详情，请参见i.MX 8M Nano UL DDR3L EVK BSP Android文档中的文件

每个BSP都有一组文档，下表中描述了所有BSP文档。文档在表中出现的顺序是推荐的读取顺序。

摄像头和接口

访问i.MX 8摄像头用例，了解更多信息：

• i.MX 8 MIPI CSI用例
• 高级Gstreamer摄像头用例
• i.MX 8M Mini EVKB支持的可用摄像头和子卡
• 兼容设备树(DTS)文件
• 如何在i.MX 8M Mini EVKB上启用不同的摄像头选项

连接

借助i.MX板上运行的Linux，您可以评估i.MX SoC提供的特殊功能：本教程将逐步说明如何使用i.MX 8M Mini EVKB在Linux上连接到互联网：

1. 将以太网线缆连接到板RJ-45接头上。
2. 启动板，等待Linux提示。
3. 当Linux发出提示后，输入下面的命令。

   # ifconfig eth0

4. Ping any site to corroborate functionality.

     # ping 8.8.8.8 PING 8.8.8.8 (8.8.8.8) 56(84) bytes of data. 64 bytes from 8.8.8.8: icmp_seq=1 ttl=119 time=4.81 ms 64 bytes from 8.8.8.8: icmp_seq=2 ttl=119 time=4.87 ms 64 bytes from 8.8.8.8: icmp_seq=3 ttl=119 time=4.94 ms 64 bytes from 8.8.8.8: icmp_seq=4 ttl=119 time=4.61 ms

多媒体

借助i.MX板上运行的Linux，您可以评估i.MX SoC提供的特殊功能：

简单音频示例

将耳机插入 i.MX 8M Mini EVKB板上的音频插孔。

如果您的耳机包含麦克风功能(带有四个触点的TRRS)，请不要将麦克风插孔推到底。在外面留一个接触环。

  # gst-launch-1.0 audiotestsrc ! alsasink Setting pipeline to PAUSED ... 将管道设置为PREROLLING... 重新下发延迟... 将管道设置为PREROLLED... 将管道设置为PLAYING ... 新时钟：GstAudioSinkClock

在耳机里应该能听到提示音。

听完提示音后，按下kbd:[Ctrl+C]，完成命令行

本示例非常简单易懂。它显示了audiotestsrc和alsasink之间的链路。

解码器视频音频

本示例说明如何只解码视频文件中的音频。将视频文件复制到您的SD卡rootfs分区上的/home/root/，从SD卡启动板，然后运行下面的命令：

注：您可从Big Buck Bunny网站免费获得本示例中使用的文件。

  # gplay-1.0 SampleVideo_1280x720_2mb.mp4 FSL_GPLAY2_01.00_LINUX build on Mar 12 2018 11:48:19 Set VideoSink kmssink Set TextSink fakesink ====== AIUR: 4.3.4 build on Mar 12 2018 11:47:35. ====== Core: AVI_PARSER_03.05.29 build on Aug 31 2017 09:15:57 file: /usr/lib/imx-mm/parser/lib_avi_parser_arm_elinux.so.3.1 Track 00 [video]: Disabled Codec: 4, SubCodec: 1 ----------------------- ------------------------ Track 01 [audio_0] Enabled Duration: 0:09:56.424000000 Language: und Mime: audio/mpeg, mpegversion=(int)1, channels=(int)2, rate=(int)48000, bitrate=(int)0 codec_data=(buffer)014d401fffe10017674d401fda014016ec0440000003004000000c83c60ca801000468ef3c80 ------------------------ ====== BEEP: 4.3.4 build on Mar 12 2018 11:47:45. ====== Core: MP3 decoder Wrapper build on Jan 11 2018 10:20:25 file: /usr/lib/imx-mm/audio-codec/wrap/lib_mp3d_wrap_arm_elinux.so.3 CODEC: BLN_MAD-MMCODECS_MP3D_ARM_02.13.01_ARMV8 build on Jan 11 2018 10:05:45. [Stop (No Repeated)][Vol=1.0][00:00:00/00:09:56]=========== fsl_player_play()=========== FSL_GPLAY2_01.00_LINUX build on Mar 12 2018 11:48:19  [h]display the operation Help  [p]Play  [s]Stop  [e]Seek  [a]Pause when playing, play when paused  [v]Volume  [m]Switch to mute or not  [>]Play next file  [ [r]Switch to repeated mode or not  [u]Select the video track  [d]Select the audio track  [b]Select the subtitle track  [f]Set full screen  [z]resize the width and height  [t]Rotate  [c]Setting play rate  [i]Display the metadata  [x]eXit  State changed: buffering  State changed: playing  [Playing (No Repeated)][Vol =1.0][00:00:13/00:00:13]EOS Found  getNextItem No next item! 没有更多的媒体文件，退出gplay！状态改变：stopped Exit display thread FSL_PLAYER_UI_MSG_EXIT fsl_player_deinit

GStreamer

请访问i.MX 8 Gstreamer用户指南，了解如何在 i.MX 8M Mini EVKB上使用Gstreamer 1.0版本的更多信息。

网络社区帖子还包括以下内容：

• 解码示例
• 编码示例
• 摄像头示例
• 视频合成
• 视频缩放和旋转

功耗

i.MX 8M Mini功耗测量应用笔记可帮助开发人员设计能源管理系统。

本应用笔记还说明了以下内容：

• i.MX 8M Mini应用处理器的电流消耗测量
• 电源域
• 用例配置和指南
• 各种用例的预期处理器功耗
• 降低功耗

能源管理

借助i.MX板上运行的Linux，您可以评估i.MX SoC提供的特殊功能：本示例显示如何挂起到低功耗模式并恢复正常操作。

1. 输入下面的命令，启用串行TTY作为板的唤醒源：

   # echo enabled > /sys/class/tty/ttymxc0/power/wakeup

2. 输入下面的命令，进入Suspend-To-RAM模式：

  # echo mem > /sys/power/state PM: suspend entry (deep) PM: Syncing filesystems ... done. 冻结用户空间进程... (用时0.001秒)完成。OOM killer被禁用。冻结剩余的可冻结任务... (用时0.000秒)完成。挂起控制台(使用no_console_suspend进行调试)

3. 按下SW901开关，唤醒板。终端上应出现以下消息：

  HIFsuspendwow TODO PM: suspend devices took 0.112 seconds Disabling non-boot CPUs ... CPU1: shutdown  psci: CPU1 killed. CPU2: shutdown  psci: CPU2 killed. CPU3: shutdown  psci: Retrying again to check for CPU kill  psci: CPU3 killed. Enabling non-boot CPUs ... Detected VIPT I-cache on CPU1  GICv3: CPU1: found redistributor 1 region 0:0x00000000388a0000  CPU1: Booted secondary processor [410fd034]  cache: parent cpu1 should not be sleeping  CPU1 is up  Detected VIPT I-cache on CPU2  GICv3: CPU2: found redistributor 2 region 0:0x00000000388c0000  CPU2: Booted secondary processor [410fd034]  cache: parent cpu2 should not be sleeping  CPU2 is up  Detected VIPT I-cache on CPU3  GICv3: CPU3: found redistributor 3 region 0:0x00000000388e0000  CPU3: Booted secondary processor [410fd034]  cache: parent cpu3 should not be sleeping  CPU3 is up  PM: resume devices took 0.028 seconds  OOM killer enabled. Restarting tasks ... done. PM: suspend exit

安全性

借助i.MX板上运行的Linux，您可以评估i.MX SoC提供的特殊功能：此示例显示了使用CAAM作为恩智浦提供的加密卸载引擎的优势。

CAAM和CryptoDev

与许多恩智浦i.MX处理器一样，i.MX 8M Mini EVK板包含加密加速与保证模块(CAAM模块)，可通过CryptoDev使用，借助硬件加快加密和解密过程。建议在处理大量数据时或在性能要求较高的任何应用中使用此模块。

检查速度性能

• OpenSSL是一个开源项目，定义安全协议SSL (安全套接字层)和TLS (传输层安全)。它有一个软件库，可用于需要安全信息传输的应用，以防止窃听。
• OpenSSL包括一个速度命令，用于测试所需加密算法的加密性能。对于本示例，使用的算法为aes-128-cbc，实现高级加密标准(AES)加密算法，支持密码块链(CBC)运行模式和128位块。

使用以下命令可观看OpenSSL速度测试：

  # openssl speed -evp aes-128-cbc Doing aes-128-cbc for 3s on 16 size blocks: 43389139 aes-128-cbc's in 2.99s Doing aes-128-cbc for 3s on 64 size blocks: 28788614 aes-128-cbc's in 3.00s Doing aes-128-cbc for 3s on 256 size blocks: 11766741 aes-128-cbc's in 2.99s Doing aes-128-cbc for 3s on 1024 size blocks: 3674139 aes-128-cbc's in 2.99s Doing aes-128-cbc for 3s on 8192 size blocks: 495157 aes-128-cbc's in 3.00s OpenSSL 1.0.2p 14 Aug 2018 built on: reproducible build, date unspecified options:bn(64,64) rc4(ptr,char) des(idx,cisc,16,int) aes(partial) idea(int) blowfish(ptr) compiler: arm-poky-linux-gnueabi-gcc -march=armv7ve -mfpu=neon -mfloat-abi=hard -mcpu=cortex-a7 -DL_ENDIAN -DTERMIO -O2 -pipe -g -feliminate-unused-debug-types -Wall -Wa,--noexecstack -DHAVE_CRYPTODEV -DUSE_CRYPTODEV_DIGESTS The 'numbers' are in 1000s of bytes per second processed. type 16 bytes 64 bytes 256 bytes 1024 bytes 8192 bytes aes-128-cbc 232182.68k 614157.10k 1007453.41k 1258300.45k 1352108.71k

使用下面的命令可列出CryptoDev支持的加密算法：

  # openssl engine cryptodev -c (cryptodev) BSD cryptodev engine [RSA, DSA, DH, DES-CBC, DES-EDE3-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC, BF-CBC, hmacWithMD5, hmacWithSHA1, RIPEMD160, MD5, SHA1]

有用的应用笔记

本应用笔记提供了使用DM Crypt在块级别运行透明存储加密的步骤，该加密利用i.MXs加密加速器和保证模块(CAAM)提供的安全密钥功能。

本应用笔记介绍了如何在OpenSSL之上使用加密加速器和保证模块(CAAM)添加对加速OP-TEE OS的支持。最终的结果是增强型OpenSSL能够通过OP-TEE以安全的方式加速加密算法。

设计资源

板文档

• i.MX 8M Mini硬件用户指南
• i.MX 8M Mini评估套件DDR4设计文件
• i.MX 8M Mini评估套件LPDDR4设计文件

芯片文档

• 面向工业产品的i.MX 8M Mini应用处理器数据手册
• 面向消费电子产品的i.MX 8M Mini应用处理器数据手册
• i.MX 8M Mini应用处理器参考手册

软件

• i.MX软件 - Android
• i.MX软件 - Linux
• Windows 10物联网内核
• MCUXpresso SDK

获取帮助

培训

想要更多地了解如何使用i.MX 8M Mini吗？请查看我们提供的各种培训产品，从在线微型技术课程到动手实践的深入培训，获得帮助。

硅和板相关培训

论坛

在恩智浦的一个社区网站上，可与其他工程师交流，获取专家建议，了解如何使用i.MX 8M Mini应用处理器进行产品设计。

• i.MX 8M Mini网络社区
• i.MX处理器网络社区
