FRDMGD3162RPEVM评估板快速入门
上次修改时间：
May 1, 2023支持
FRDMGD3162RPEVM
本文档内容
-
开箱即用
-
获取硬件
-
获取软件
1. 开箱即用
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装设备。恩智浦产品电池寿命长，器件尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

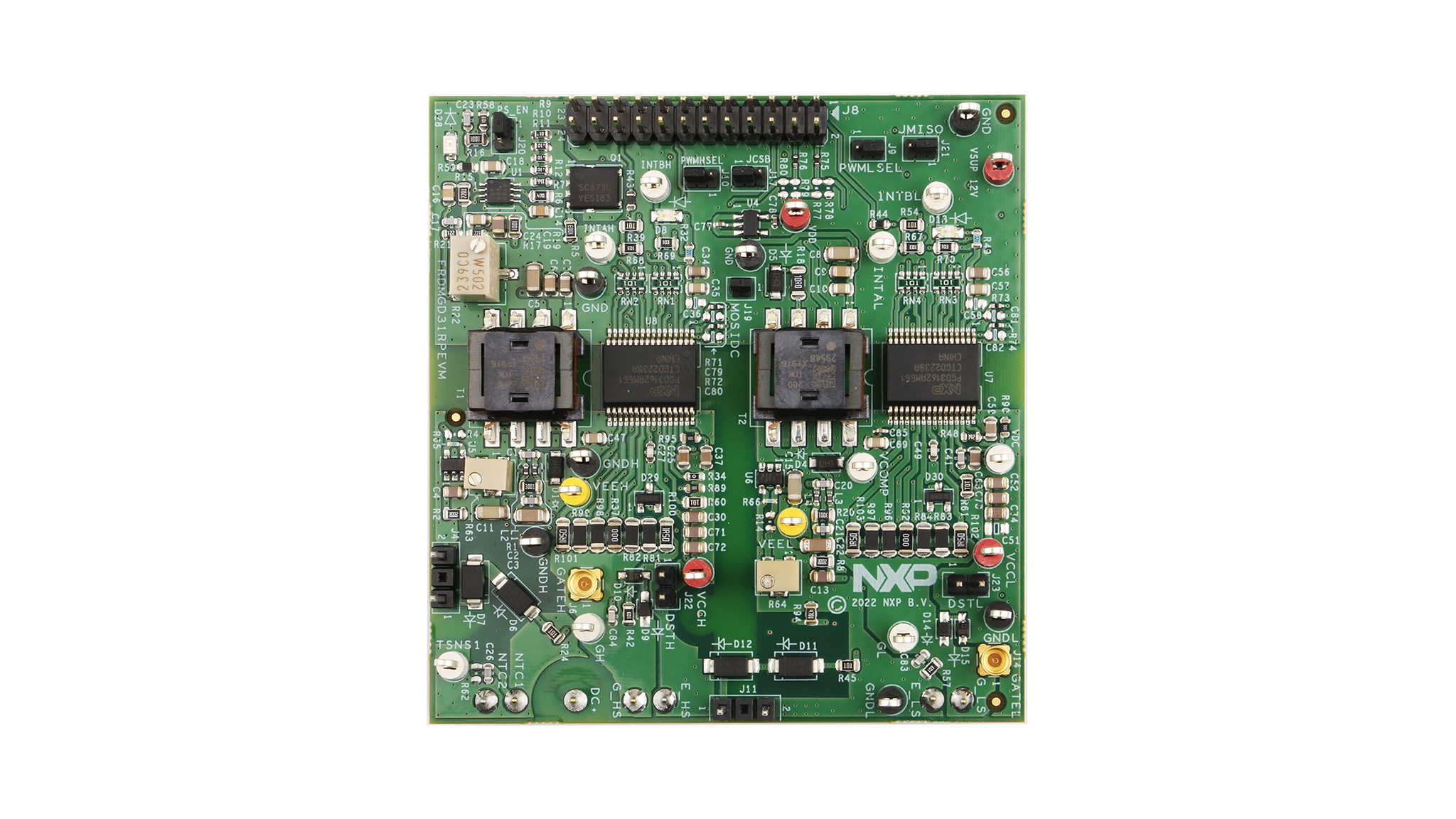

本页面将指导您完成设置和使用FRDMGD3162RPEVM板的过程。
1.1 套件内含物/装箱单
FRDMGD3162RPEVM套件内含物包括：
- 组装和测试好的FRDMGD3162RPEVM板，放在防静电袋中

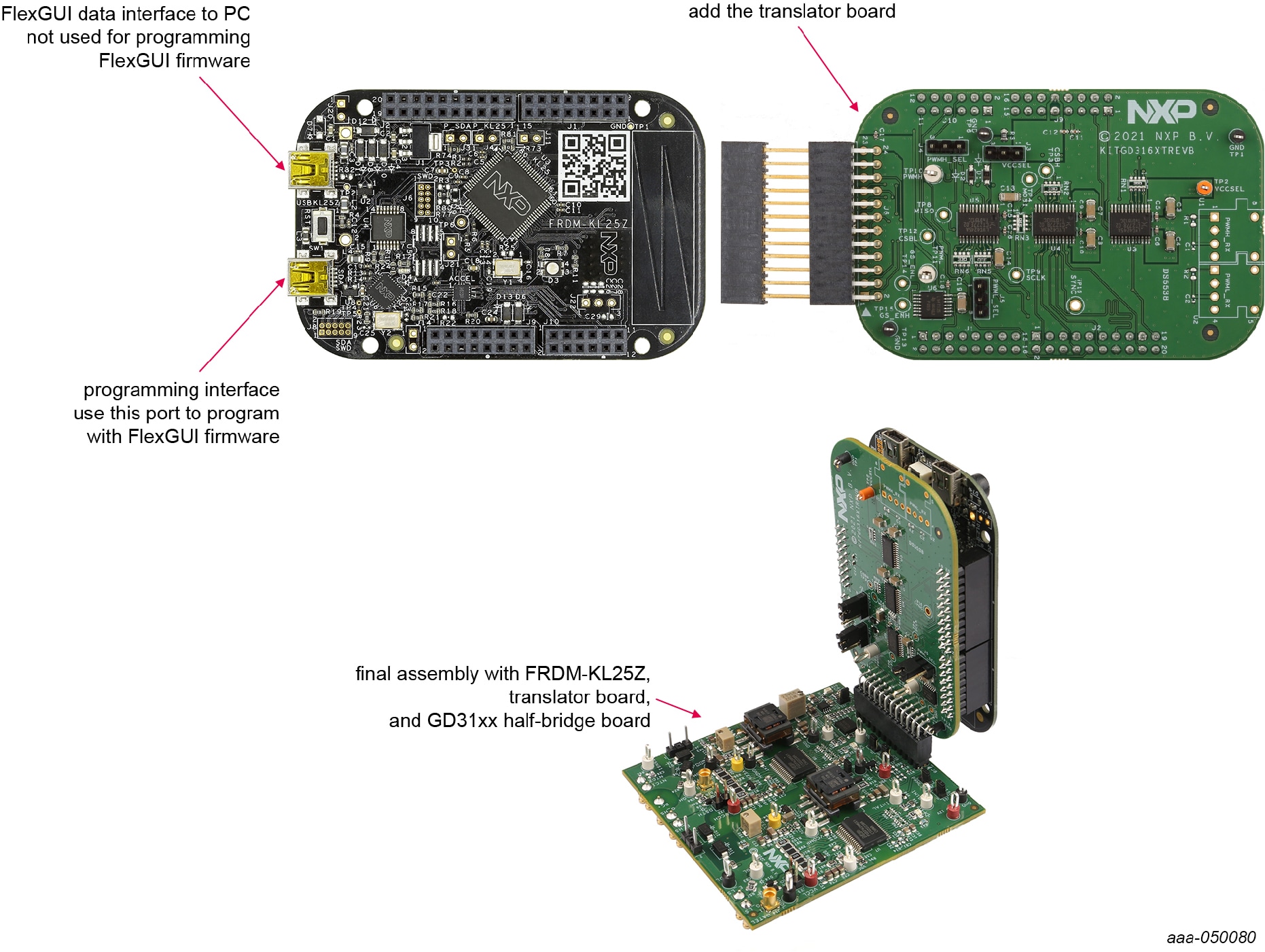

- 连接到FRDM-KL25Z MCU板的3.3V转5.0V转换板（KITGD316xTREVB）
- USB线缆，A型公头/迷你B型公头，3英尺
- 快速入门指南
2. 获取硬件

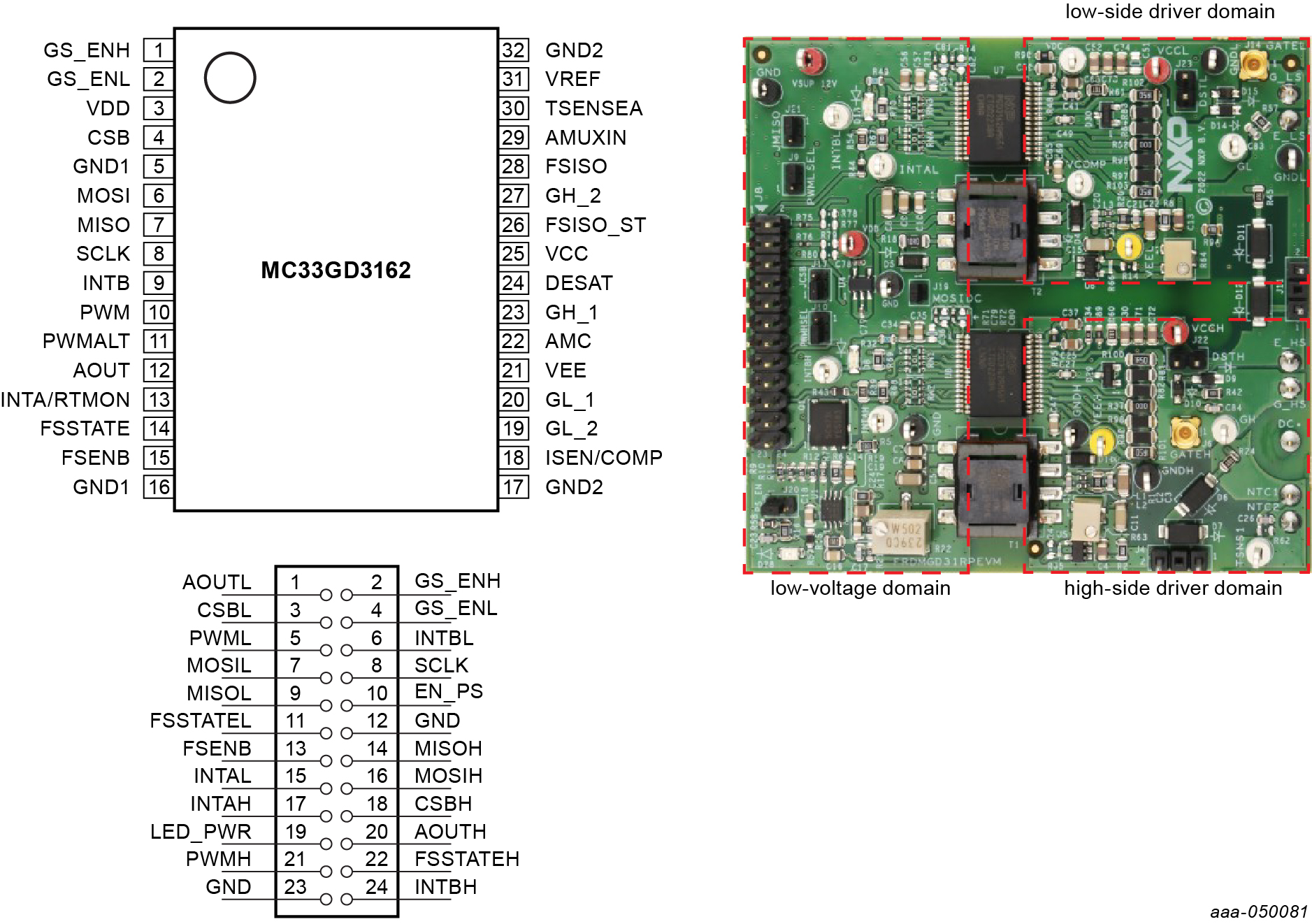

2.1 板特性
- 能够连接日立RoadPak模块进行半桥评估
- 可调负VEE栅极低驱动电平（0V至 -10V DC）
- 可调VCC栅极高驱动电平（10V至25V DC）
- 可配置跳线，在短路测试时禁用死区故障保护
- 轻松访问电源、接地和信号测试点
- 可轻松安装和使用FlexGUI，通过SPI与PC对接；软件具有双脉冲和短路测试功能
- 通过AMUXIN和AOUT在低边驱动器监测DC link总线电压
- 负温度系数（NTC）连接，可配置用于监测模块温度
3. 获取软件
3.1 安装和使用软件工具
FRDMGD3162RPEVM的软件随FlexGUI工具（在NXP上提供）一起分发。FRDM-KL25Z通过工具包预安装了必要的固件。
即使用户计划使用其他软件或PWM进行测试，也建议为FRDMGD3162RPEVM安装此软件作为备份或帮助进行调试。
