FRDM-STBA-A8961评估板快速入门
上次修改时间：
Mar 30, 2023支持
FXLS8961AF开发板
本文档内容
-
开箱即用
-
获取硬件
-
安装软件
-
配置硬件
1. 开箱即用
恩智浦的模拟产品开发板提供了易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长，器件尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将指导您完成设置和使用FRDM-STBA- A8961板。
1.1 套件内含物/装箱单
FRDM-STBA-A8961套件内容包括：
- FRDM-STBA-A8961：FXLS8961AF传感器Shield扩展板
- 快速入门指南
2. 硬件介绍
2.1 板特性
- FXLS8961AF传感器评估板是传感器Shield/扩展板
- 使用FXLS8961AF 3轴加速度传感器加速评估传感器，并帮助提升快速原型设计和开发的速度
- 兼容Arduino和大部分恩智浦Freedom开发板。可配备FRDM-K22F和LPC55S16-EVK MCU板
- 支持与主机MCU的I2C和SPI通信接口
- 支持硬件配置，以切换加速度传感器模式（正常与运动检测）和I2C/SPI接口模式
- 支持shield扩展板上的多个测试点
2.2 板说明
FRDM-STBA-A8961是用于FXLS8961AF三轴低功耗加速度计的传感器附加/Shield扩展板，适用于需要出色的偏移/温度灵敏度稳定性的汽车安全和便捷应用。
FRDM-STBA-A8961传感器Shield扩展板可与FRDM-K22F或LPC55S16-EVK MCU板（单独订购）配套，使用传感器工具箱支持软件工具进行FXLS8961AF的快速客户评估。
2.3 板组件

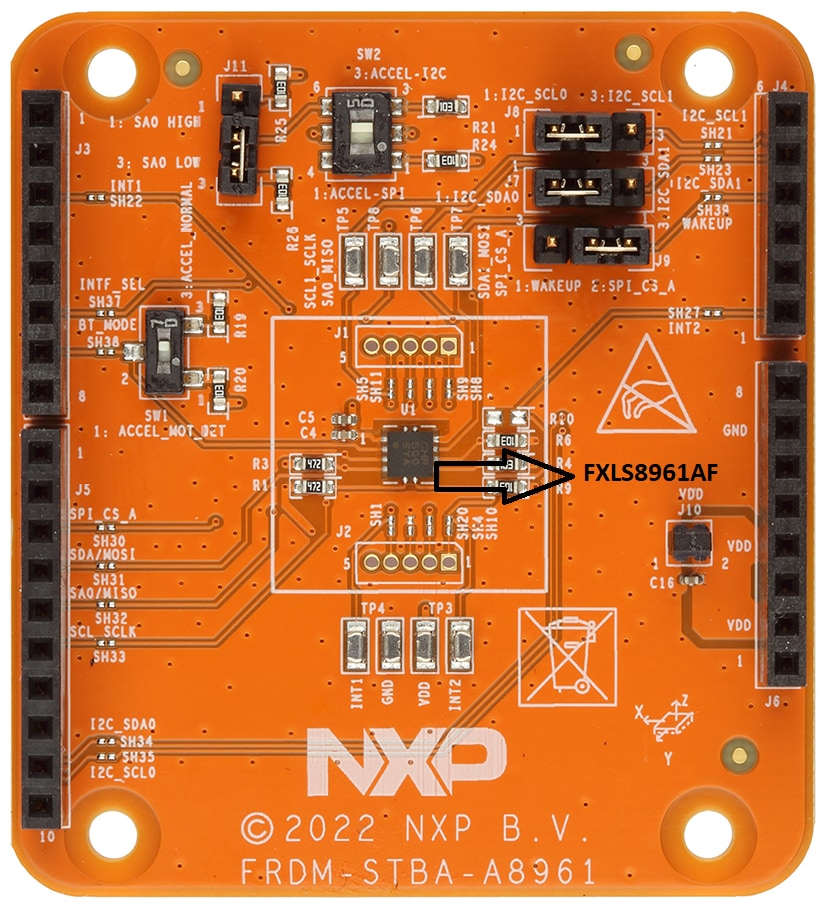

FRDM-STBA-A8961板概述
3. 安装软件
3.1 安装软件
按照为传感器开发软件工具提供的以下快速入门说明，结合使用配有FRDM-STBA-A8971传感器Shield扩展板启动评估或开发：
4. 配置硬件
4.1 配置硬件
- 检查并确认FRDM-STBA-A8961传感器Shield扩展板设置，如下所述：
- 如需选择I2C数字接口，请连接FRDM-STBA-A8961上
SW2的针脚2-3。 - 如需选择SPI数字接口，请连接FRDM-STBA-A8961上
SW2的引脚1-2。 - 连接
SW1的引脚2-3，可选择默认加速度传感器工作模式，即“ACCEL NORMAL”模式。
- 如需选择I2C数字接口，请连接FRDM-STBA-A8961上
- 与LPC55S16-EVK配合使用：
- 使用Arduino I/O接头将FRDM-STBA-A8961传感器Shield扩展板连接到LPC55S16-EVK MCU板。
- 连接
J7、J8引脚1-2，选择扩展板上的I2C0引脚。 - 通过板上的LINK2 USB端口和PC上的USB连接器之间的USB线缆，将传感器评估套件（配有LPC55S16- EVK的FRDM-STBA-A8961）连接到windows PC。
- 与FRDM-K22F一起使用：
- 使用Arduino I/O接头将FRDM-STBA-A8961传感器Shield扩展板连接到FRDM-K22F MCU板。
- 连接
J7、J8引脚2-3，选择扩展板上的I2C1引脚。 - 通过板上的OpenSDA USB端口和PC上的USB连接器之间的USB线缆，将传感器评估套件（配有FRDM-K22F的FRDM-STBA-A8961）连接到windows PC。
