DEMO-BYL1-EVB评估板快速入门

上次修改时间： 2022-04-08 17:15:00支持 DEMO-BYL1-EVB

本文档内容

  • 1

    开箱即用

  • 2

    获取硬件

  • 3

    配置硬件

购买 DEMO-BYL1-EVB

本文档内容

1. 开箱即用

恩智浦模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页面将指导您完成设置和使用DEMO-BYL1-EVB评估板。

1.1 套件内含物/装箱单

DEMO-BYL1-EVB内含物包括：

  • 完成组装和测试的评估板，存放在防静电袋中
  • 3.0英尺USB-STD A转USB-B mini线缆
  • 板载跳线
  • 快速入门指南

1.2 其他硬件

除了套件内含物外，使用此套件时，还需要使用以下硬件。

  • 电源为12V，电流限值初始设置为2.0A

1.3 软件

使用BYLink多处理器演示板之前，必须在PC工作站上安装以下软件。

  • BYLink恩智浦GUI安装包

下一页获取硬件

2. 获取硬件

2.1 板特性

  • 电源输入连接器
  • PMIC稳压器的连接器和测试点
  • OTP模拟和PWRON
  • USB转I²C协议，可轻松连接到软件GUI
  • 指示信号或稳压器状态的LED红灯和绿灯

2.2 板说明

BYLink多处理器演示板套件提供了一个集成平台，可评估基于恩智浦的FS8500和PF502x PMIC器件系列的设计。PMIC的所有功能都可以在测试环境中访问和监测。该套件硬件包括BYLink多处理器演示板和将演示板连接到PC所需的USB电缆。

该板上的连接器、跳线和开关可用于配置满足特定设计要求的评估环境。该板还包含LED和测试点，可实时监测性能。

2.3 套件推荐组件

DEMO-BYL1-EVB板概述

GS-DEMO-BYL1-EVB-aaa-045757
  1. 电源连接器
  2. 电源开关
  3. VBAT LED
  4. USB连接器
  5. USB LED
  6. SW1 (WAKE1)开关

前页开箱即用
下一页配置硬件

3. 配置硬件

3.1 设置BYLink多处理器

设置BYLink多处理器演示板的过程如下：

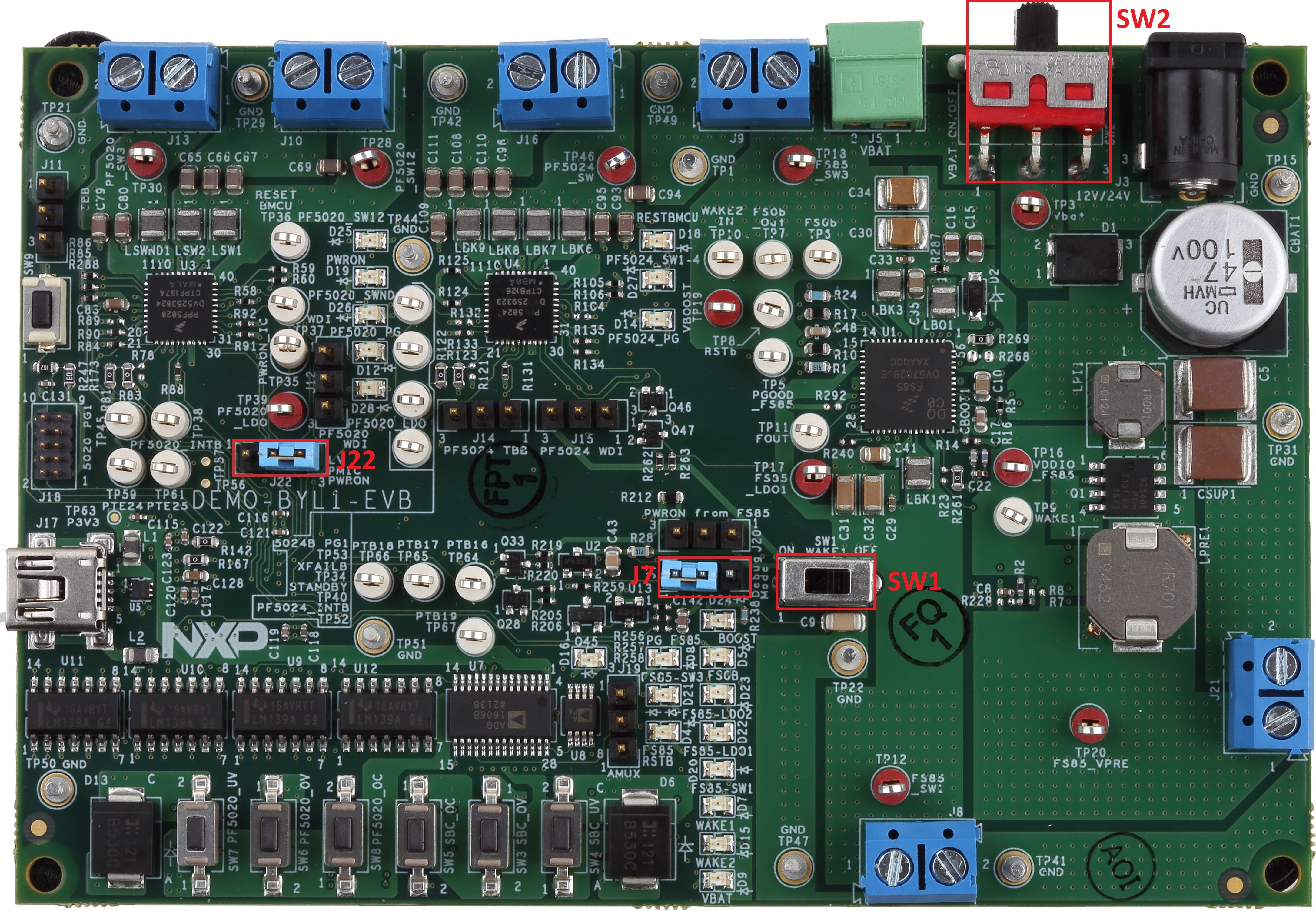

  1. 请确保该板上的跳线配置在默认位置，如下图所示。默认配置使板能够完全由MCU和GUI控制
    2. GS-DEMO-BYL1-EVB-board-configuration
  2. 将电源连接到J5 (VBAT和GND)。电源初始值应设置为12V，电流限值为2.0A
  3. 验证此演示板和PC之间的USB电缆连接牢固。此连接至关重要，因为USB端口不仅用作PC和此板之间的通信通道，还提供一些板载电路的电压和基准电压
  4. 将SW1从中间位置切换到左侧位置1-2，连接VBAT到12V电源
  5. 如果电源连接到J3，将SW1从中间位置切换到右侧位置2-3

3.2 配置硬件

设置BYLink多处理器演示板的过程如下：

  1. 请确保该板上的跳线配置在默认位置，如下图所示。默认配置使板能够完全由MCU和GUI控制
    2. GS-DEMO-BYL1-EVB-board-configuration
  2. 将电源连接到J5 (VBAT和GND)。电源初始值应设置为12V，电流限值为2.0A
  3. 验证此演示板和PC之间的USB电缆连接牢固。此连接至关重要，因为USB端口不仅用作PC和此板之间的通信通道，还提供一些板载电路的电压和基准电压
  4. 将SW1从中间位置切换到左侧位置1-2，连接VBAT到12V电源
  5. 如果电源连接到J3，将SW1从中间位置切换到右侧位置2-3

前页获取硬件
下一页设计资源

设计资源

板信息

其它参考

除了我们的DEMO-BYL1-EVB：BYLink多处理器演示板外，您还可以访问：

应用页面：

应用页面：

硬件页面：

软件页面：

前页配置硬件
