S32E288-975EVB快速入门
上次修改时间：
Apr 20, 2025支持
S32E288-975EVB评估板
1. 开箱即用
恩智浦S32E288-975EVB评估板12V电源，带通用适配器板支架
1.1 硬件介绍
S32E288-975EVB提供了一个全面的平台，用于评估和开发S32E2高性能实时汽车处理器，支持硬件与软件开发，并具备强大的调试功能。恩智浦提供实时驱动程序(RTD)，需要安装在S32 Design Studio IDE中，包含一系列示例软件应用，以支持EVB的多种功能及外设。

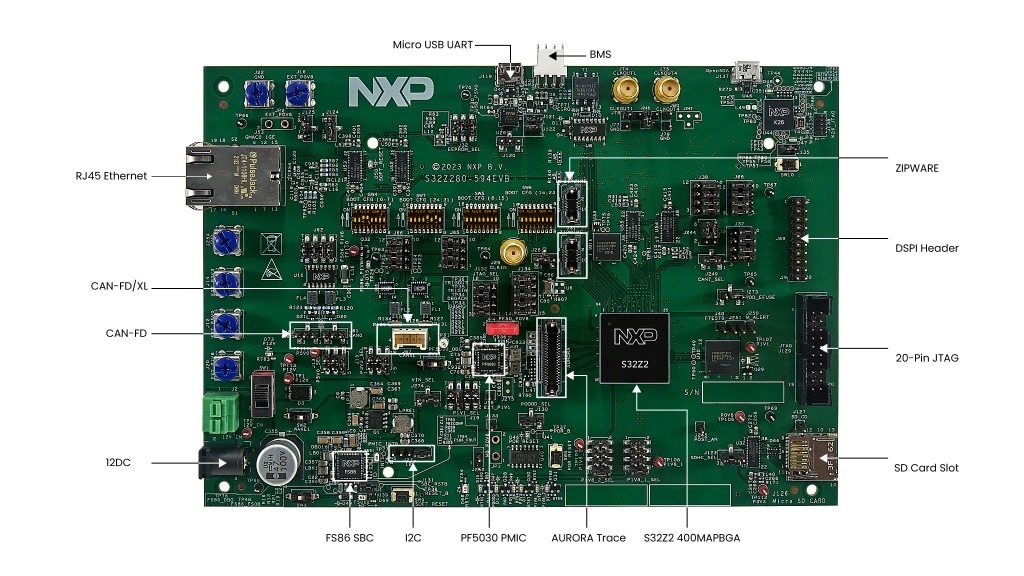

1.3 板特性
- USB到UART接口
- 两个RCON控制器，用于自定义启动设置
- 1Kb EEPROM
- JTAG调试连接器
- 四线闪存
- 1个5Mbit/S CAN-FD接口和两个8Mbit/S CAN-FD接口
- 1个Micro-SD卡插槽
- 512Mb+64Mb闪存
- LPDDR4闪存
- BMS、Aurora Trace、Zipwire连接器
- 汽车以太网和LIN
- 两个电机控制连接器
- 用户LED
- 支持连接至S32X-MB主板，以扩展I/O功能
1.4 软件准备工作
- S32 Design Studio IDE
- S32ZE实时驱动程序V2.x.x
- FTDI VCP驱动程序(如果用户想使用UART接口，则需要该驱动程序)
2. 获取软件
2.2 安装实时驱动程序(RTD)

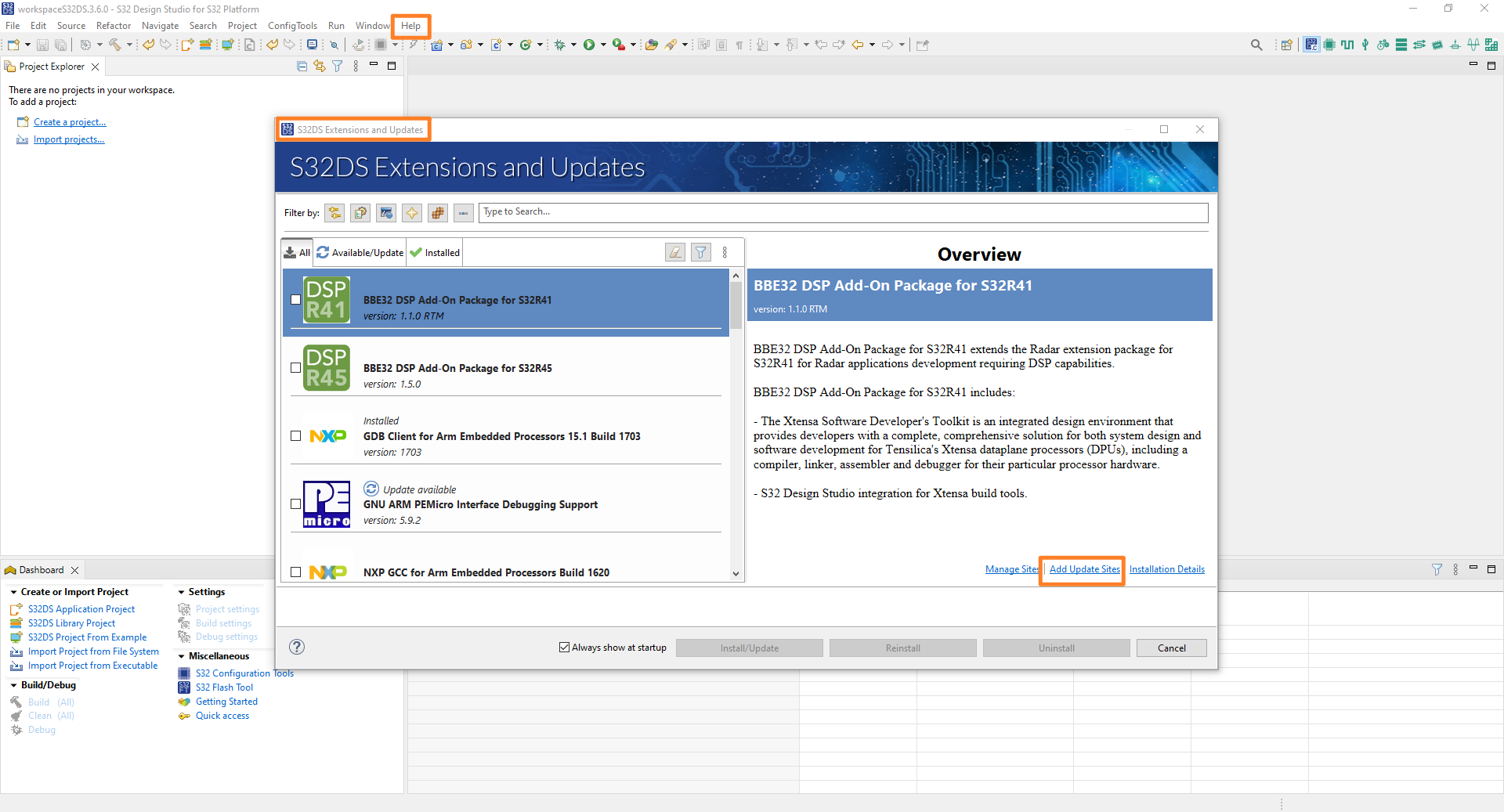

下载S32ZE Real Time Drivers Version 2.x.x updatesite.zip。打开S32 Design Studio。进入Help →S32DS Extensions and Updates →Add Update Sites(帮助→S32DS扩展和更新→添加更新站点)，然后选择下载的updatesite.zip。

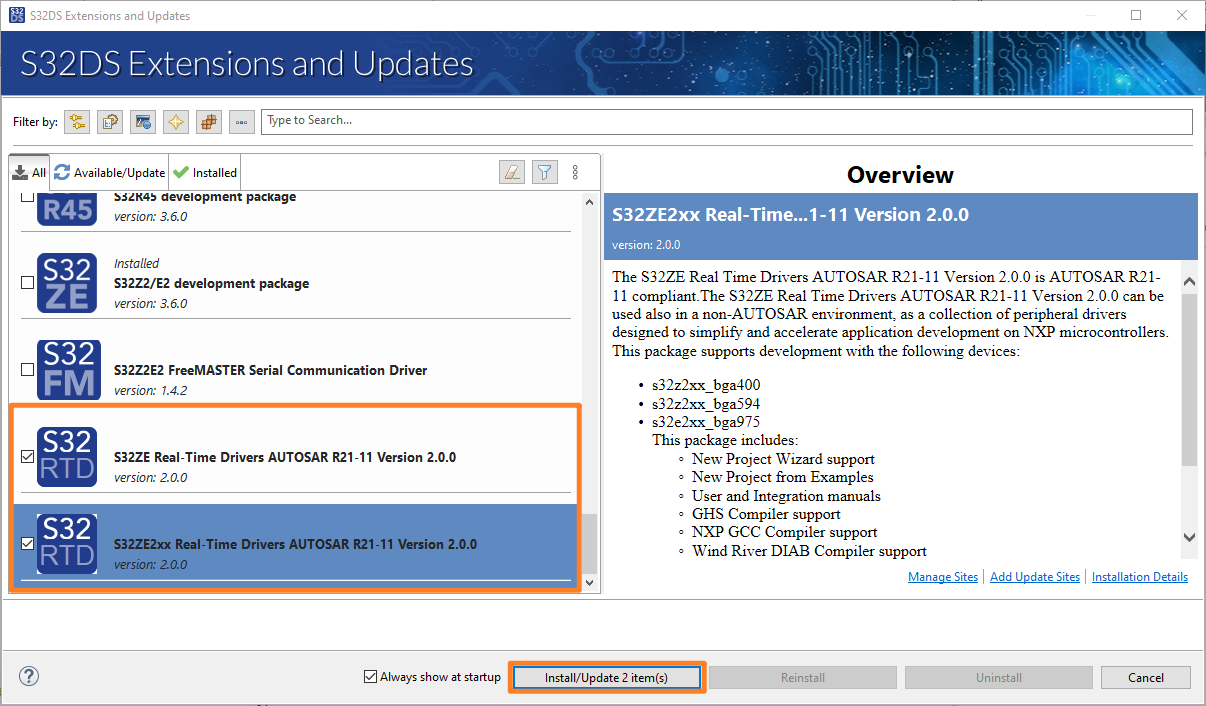

从“S32DS扩展和更新”窗口的列表中查找并选择两个S32ZE实时驱动程序选项，然后点击“安装/更新”。
构建、运行
3.1 运行示例应用
- 打开S32 Design Studio 3.6.x及以上版本

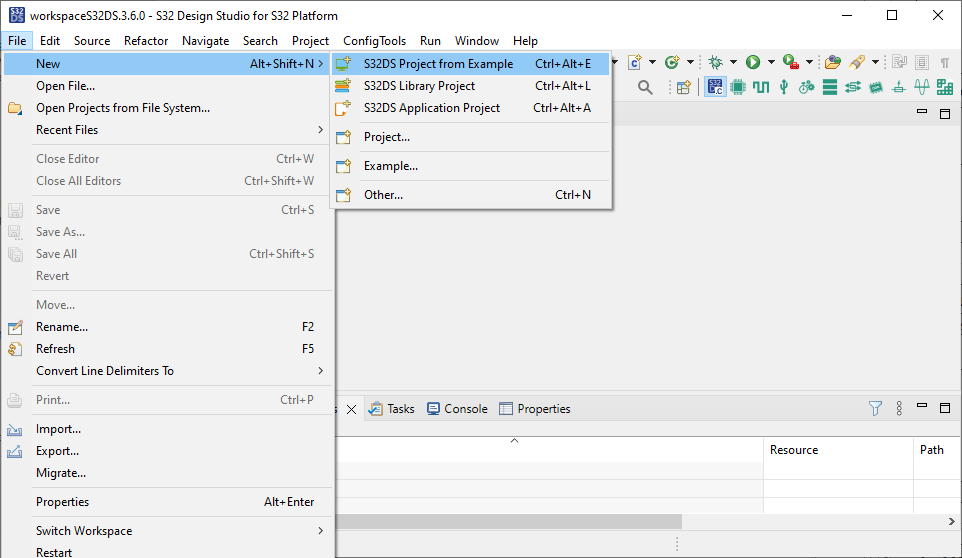

- 进入File → New → S32DS Project from Example(文件→新建→从示例创建S32DS项目)

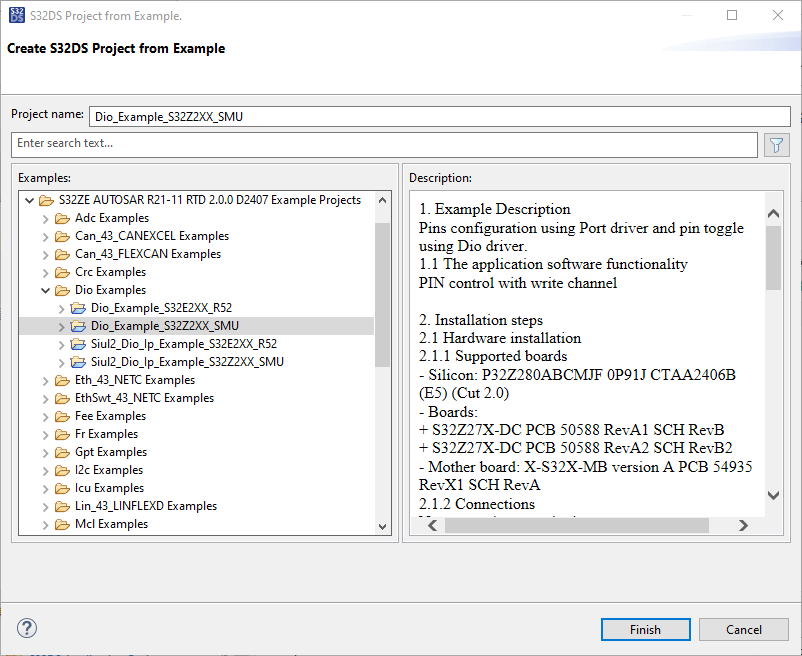

- 从Dio Examples选择

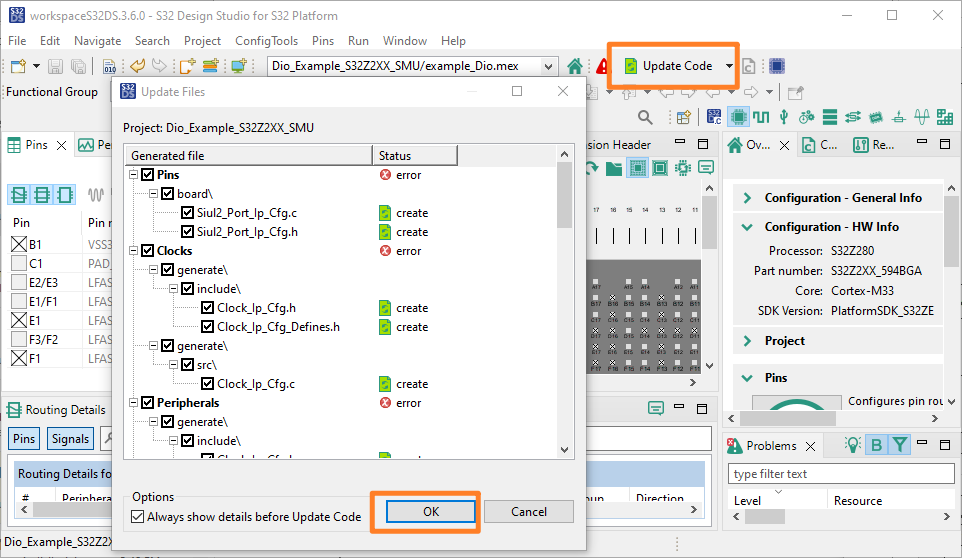

"Dio_Example_S32E2XX_R52" - 在项目资源管理器中双击

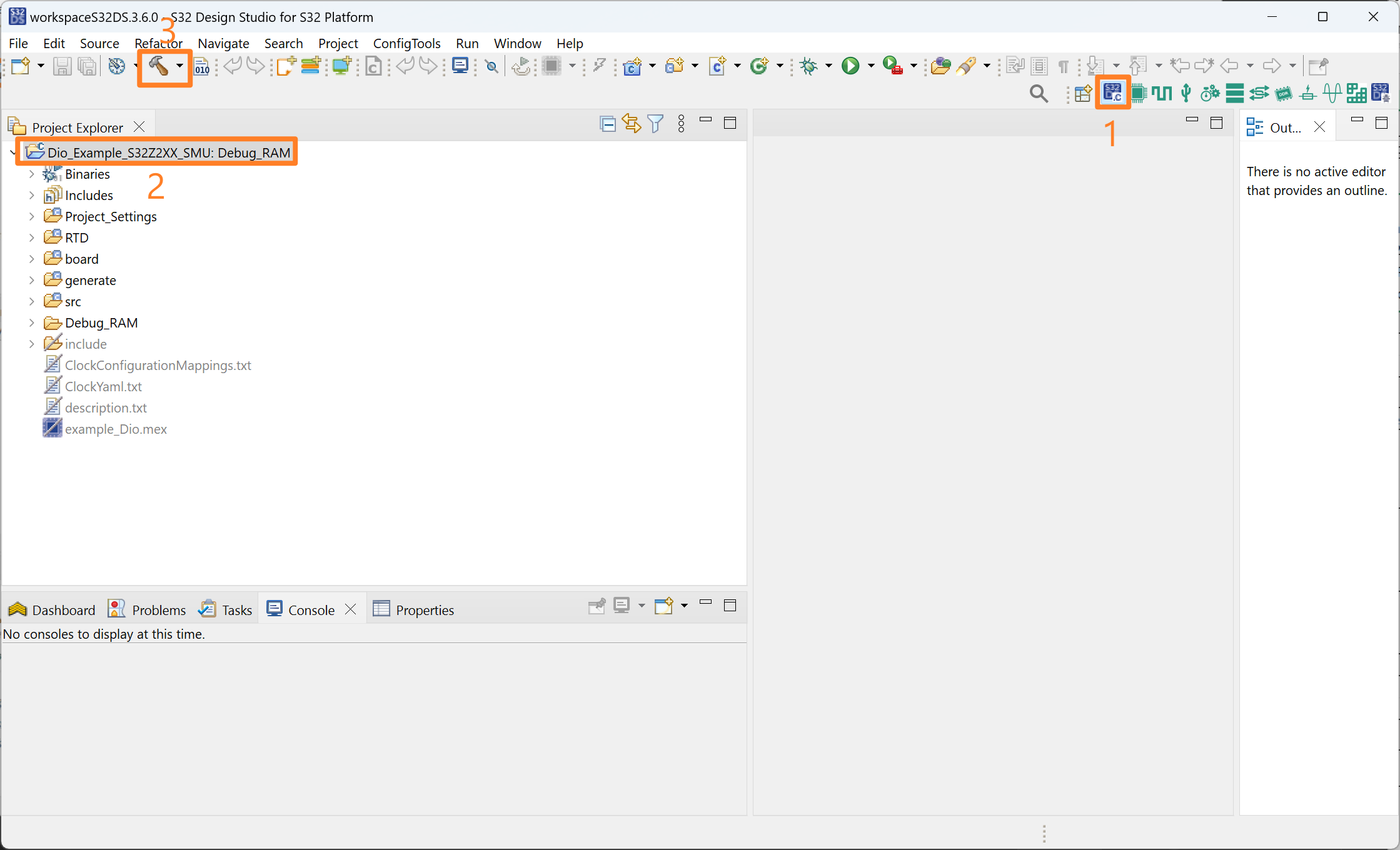

example_Dio.mex文件，然后点击Update Code→OK(更新代码→确定) - 点击“S32DS C/C++”图标，选择该项目，点击“构建”图标
- 将EVB连接至12V电源。通过USB将S32硬件调试器连接至PC，使用JTAG线连接EVB和S32硬件调试器。使用

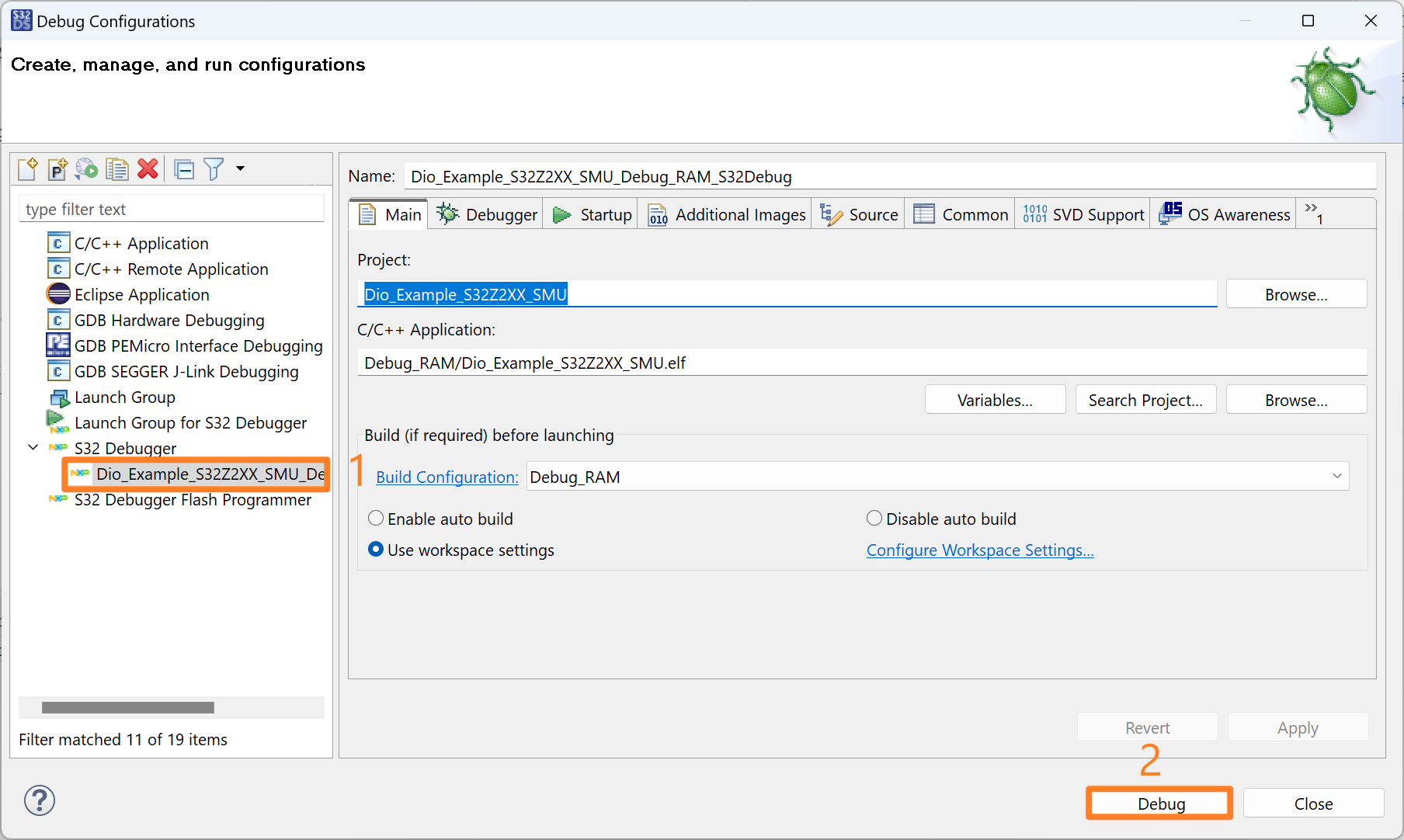

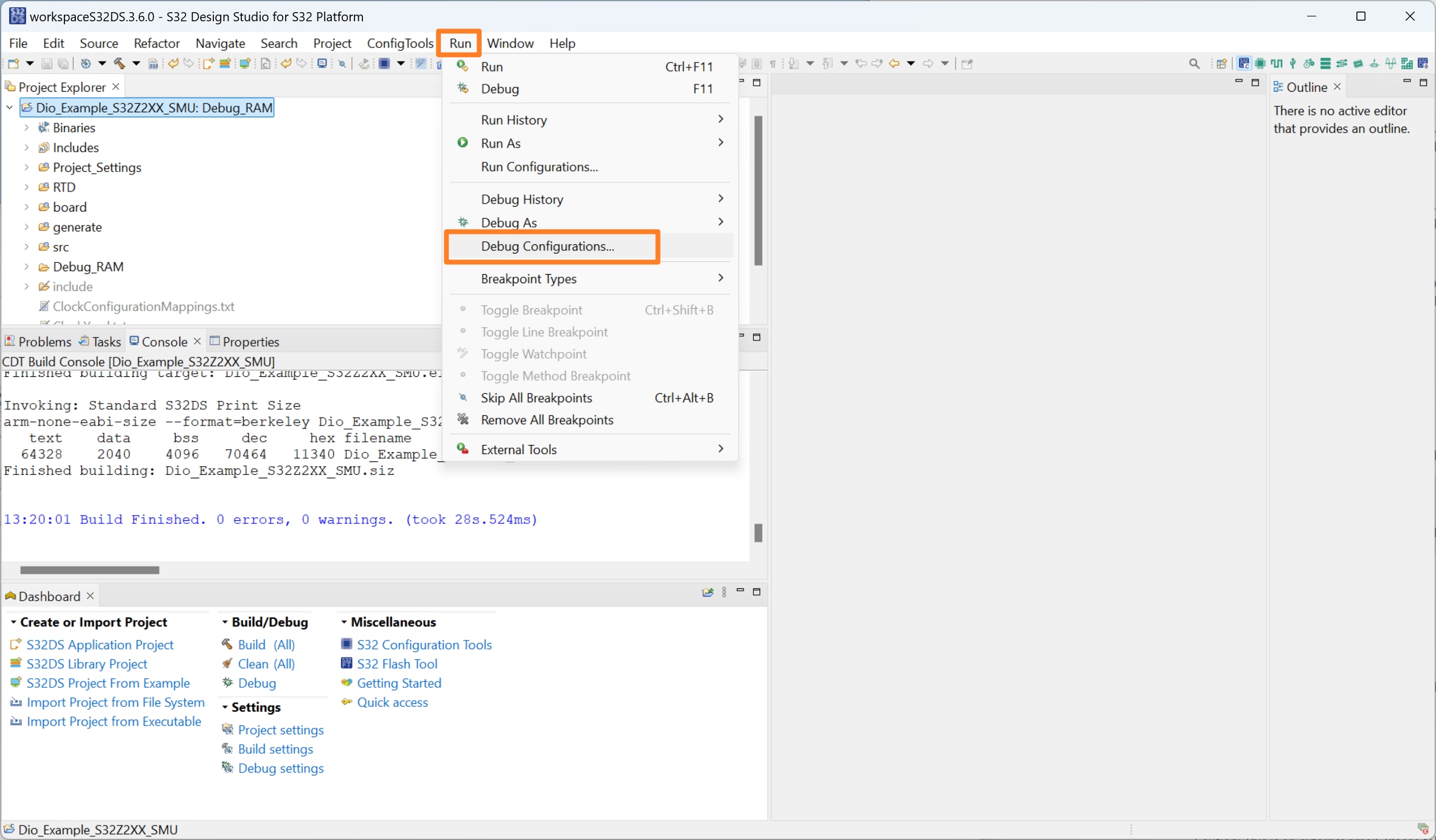

SW1打开EVB - 点击Run → Debug Configurations(运行→调试配置)
- 选择

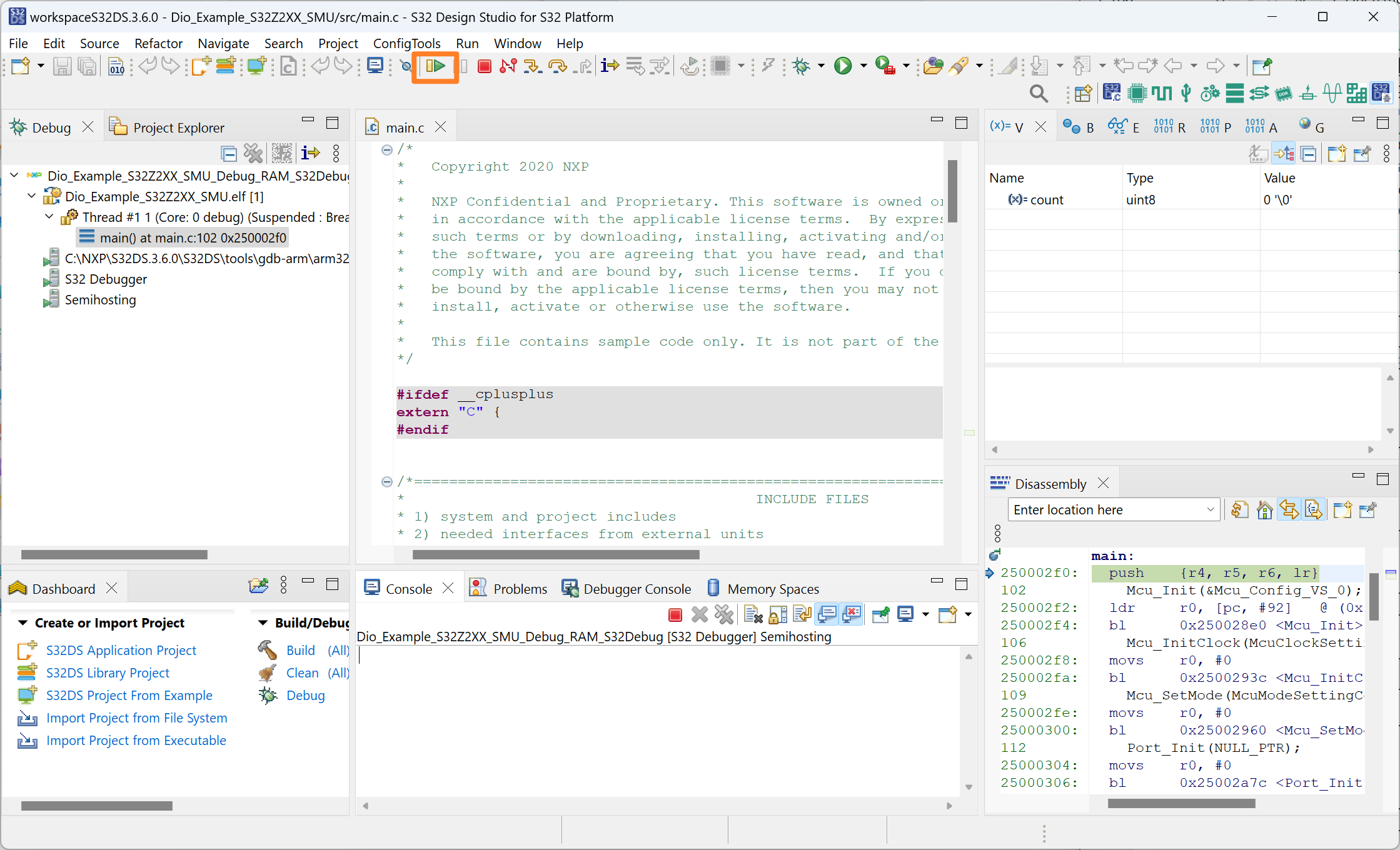

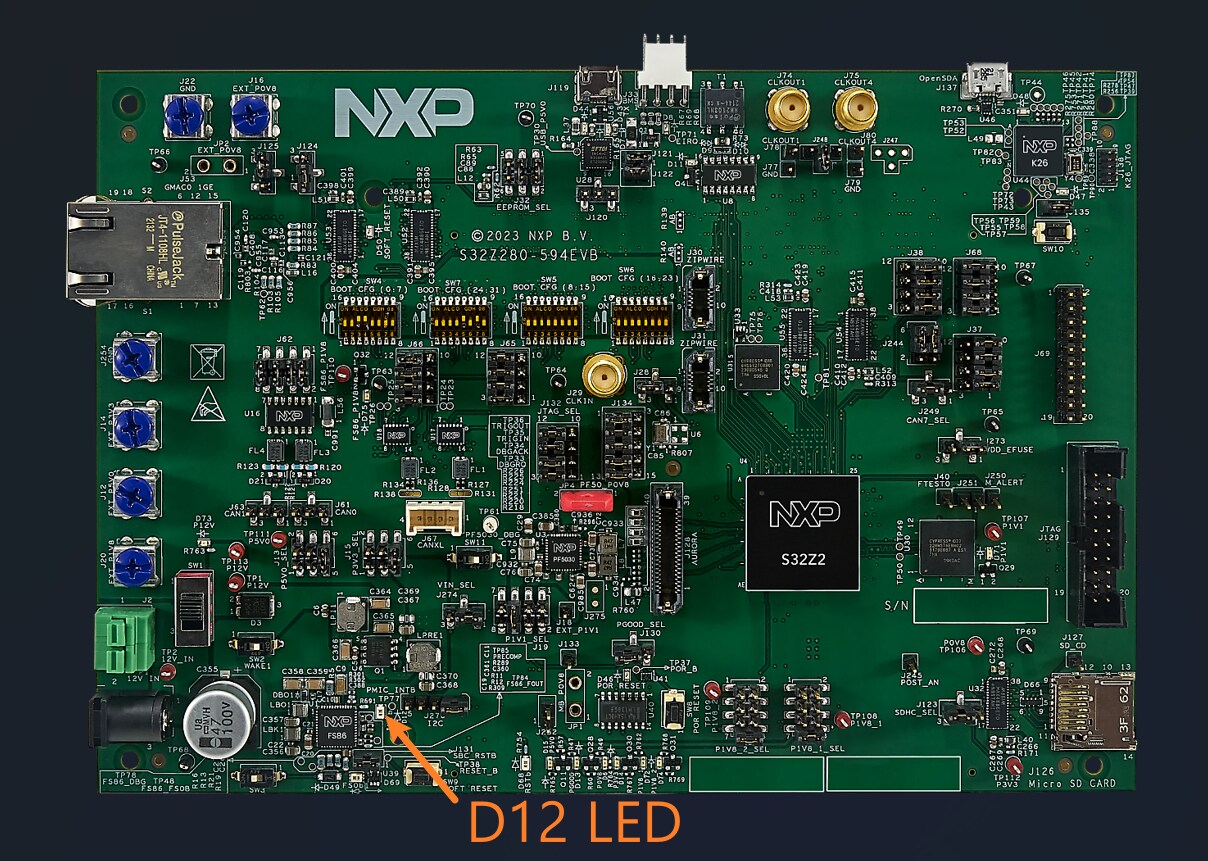

Dio_Example_S32E2XX_R52项目，点击“调试” - 恢复代码，观察EVB上的
D12开始闪烁。默认情况下，配置main.c，使D12闪烁10次
RTD示例
借助这些实用示例，开启您的RTD之旅吧。我们收集了一些常见的用例，助您获取灵感，推动您向前迈进。
下载RTD后，用户可直接将路径复制到其窗口。
RTD示例
ADC
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Adc_TS_T31D53M20I1R0\examples\S32DS\Adc_example_S32E2XX_R52ADC SAR CTU IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Adc_TS_T31D53M20I1R0\examples\S32DS\Adc_Sar_Ctu_Ip_example_S32E2XX_R52DIO
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Dio_TS_T31D53M20I1R0\examples\S32DS\Dio_Example_S32E2XX_R52SIUL2 DIO IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Dio_TS_T31D53M20I1R0\examples\S32DS\Siul2_Dio_Ip_Example_S32E2XX_R52FEE
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Fee_TS_T31D53M20I1R0\examples\S32DS\Fee_Example_S32E2XX_R52GPT
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Gpt_TS_T31D53M20I1R0\examples\S32DS\Gpt_example_S32E2XX_R52STM IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Gpt_TS_T31D53M20I1R0\examples\S32DS\Stm_Ip_example_S32E2XX_R52GTM
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Gtm_TS_T31D53M20I1R0\examples\S32DS\Gtm_Example_S32E2XX_R52GTM IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Gtm_TS_T31D53M20I1R0\examples\S32DS\Gtm_Ip_Example_S32E2XX_R52EMIOS ICU IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Icu_TS_T31D53M20I1R0\examples\S32DS\Emios_Icu_Ip_BlinkLed_S32E2XX_R52ETIMER ICU IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Icu_TS_T31D53M20I1R0\examples\S32DS\Etimer_Icu_Ip_BlinkLed_S32E2XX_R52GTM ICU IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Icu_TS_T31D53M20I1R0\examples\S32DS\Gtm_Icu_Ip_Example_S32E2XX_R52ICU
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Icu_TS_T31D53M20I1R0\examples\S32DS\Icu_Example_S32E2XX_R52SIUL2 ICU IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Icu_TS_T31D53M20I1R0\examples\S32DS\Siul2_Icu_Ip_BlinkLed_S32E2XX_R52DMA IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Mcl_TS_T31D53M20I1R0\examples\S32DS\Dma_Ip_DmaTransfer_AE_S32E2XX_R52MCL
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Mcl_TS_T31D53M20I1R0\examples\S32DS\Mcl_DmaTransfer_AE_S32E2XX_R52CLOCK IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Mcu_TS_T31D53M20I1R0\examples\S32DS\Clock_Ip_Example_S32E2XX_R52MCU
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Mcu_TS_T31D53M20I1R0\examples\S32DS\Mcu_Example_S32E2XX_R52POWER IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Mcu_TS_T31D53M20I1R0\examples\S32DS\Power_Ip_Example_S32E2XX_R52C55 IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Mem_43_INFLS_TS_T31D53M20I1R0\examples\S32DS\C55_Ip_Example_S32E2XX_R52MEM
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Mem_43_INFLS_TS_T31D53M20I1R0\examples\S32DS\Mem_43_INFLS_Example_S32E2XX_R52MEM ACC
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\MemAcc_TS_T31D53M20I1R0\examples\S32DS\MemAcc_Example_S32E2XX_R52EMIOS OCU IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Ocu_TS_T31D53M20I1R0\examples\S32DS\eMios_Ocu_Ip_Example_S32E2XX_R52ETIMER OCU IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Ocu_TS_T31D53M20I1R0\examples\S32DS\eTimer_Ocu_Ip_Example_S32E2XX_R52GTM OCU IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Ocu_TS_T31D53M20I1R0\examples\S32DS\Gtm_Ocu_Ip_Example_S32E2XX_R52OCU
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Ocu_TS_T31D53M20I1R0\examples\S32DS\Ocu_Example_S32E2XX_R52PLATFORM DDR INIT
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Platform_TS_T31D53M20I1R0\examples\S32DS\Platform_DDR_INIT_Example_S32E2XX_R52PLATFORM HLD MPU
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Platform_TS_T31D53M20I1R0\examples\S32DS\Platform_HLD_Mpu_Example_S32E2XX_R52PLATFORM HLD MPU (SMU)
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Platform_TS_T31D53M20I1R0\examples\S32DS\Platform_HLD_Mpu_Example_S32E2XX_SMUPLATFORM IP DDR INIT
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Platform_TS_T31D53M20I1R0\examples\S32DS\Platform_Ip_DDR_INIT_Example_S32E2XX_R52PLATFORM IP MPU
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Platform_TS_T31D53M20I1R0\examples\S32DS\Platform_IP_Mpu_Example_S32E2XX_R52PLATFORM IP MPU (SMU)
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Platform_TS_T31D53M20I1R0\examples\S32DS\Platform_IP_Mpu_Example_S32E2XX_SMUPORT
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Port_TS_T31D53M20I1R0\examples\S32DS\Port_Example_S32E2XX_R52PORT IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Port_TS_T31D53M20I1R0\examples\S32DS\Siul2_Port_Ip_Example_S32E2XX_R52EMIOS PWM IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Pwm_TS_T31D53M20I1R0\examples\S32DS\Emios_Pwm_Ip_Example_S32E2XX_R52ETIMER PWM IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Pwm_TS_T31D53M20I1R0\examples\S32DS\Etimer_Pwm_Ip_Example_S32E2XX_R52FLEXPWM PWM IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Pwm_TS_T31D53M20I1R0\examples\S32DS\FlexPwm_Pwm_Ip_Example_S32E2XX_R52GTM PWM IP
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Pwm_TS_T31D53M20I1R0\examples\S32DS\Gtm_Pwm_Ip_Example_S32E2XX_R52PWM
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Pwm_TS_T31D53M20I1R0\examples\S32DS\Pwm_Example_S32E2XX_R52RM
C:\NXP\S32DS.3.6.1\S32DS\software\PlatformSDK_S32ZE\RTD\Rm_TS_T31D53M20I1R0\examples\S32DS\Rm_Example_S32E2XX_R52设计资源
