PF09开发插座板快速入门

上次修改时间： Jan 7, 2026支持 PF09开发插座板

本文档内容

  • 1

    开箱即用

  • 2

    硬件介绍

  • 3

    配置硬件

购买 PF09开发插座板

本文档内容

1. 开箱即用

恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路及系统级封装器件。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。

本页面将指导您完成设置和使用KITPF09FRDMPGM板的过程。

1.1 套件内含物/装箱单

使用KITPF09FRDPGM需要套件内含物、其他硬件和安装了软件的Windows PC工作站。

该套件内含物包括：

  • 完成组装与测试的评估板和预编程的KL25Z微控制器，放在防静电袋中
  • 3.0英尺USB-STD A转USB-B-micro线
  • 板载跳线
  • 快速入门指南

1.2 其他硬件

除了套件内含物外，使用此板时，还需要使用以下硬件：

  • 能够提供5V电压的电源

1.3 最低系统要求

此评估板需要Windows PC工作站。在使用此评估板时，满足这些较低规格可产生较好的效果：

  • 支持USB的计算机，支持Windows 7或Windows 10
  • FTDI USB串口驱动程序(适用于FT230X基本UART设备)

1.4 软件

使用KITPF09FRDPGM评估板需先安装软件。所有列出的软件均可在评估板的信息页面“PF09：面向高性能应用、符合ASIL D和SIL 2等级要求的9通道PMIC”或从提供的链接获得。

下一页硬件介绍

2. 硬件介绍

KITPF09FRDMPGM套件为基于恩智浦PF09系列产品的设计提供支持平台，而非用于评估。通过在读写模式下访问寄存器，可以使用恩智浦GUI软件配置和编程所有PF09系列的功能。输出电压、数字信号(I²C、RSTB等)可通过钩形连接器进行访问。

2.1 板特性

  • 用于I/O配置的接头连接器
  • 可选择的编程电源输入
  • 用于访问输入和输出的访问引脚连接器
  • 绿色LED，用于指示PGOOD、PWRON和VIN
  • 红色LED，用于指示OTP 8V烧写电压已设置；蓝色LED，用于指示OTP 5V电压已设置
  • 通过KL25Z MCU实现高级系统监测
  • 嵌入式USB转I²C协议，用于通过KL25Z MCU方便地连接到软件GUI

2.2 板说明

该套件硬件包括内置了KL25Z微控制器的KITPF09FRDMPGM编程板，以及用于将板连接至PC的USB线。

KITPF09FRDMPGM编程板配备了一个插座，允许用户利用器件的两次可编程功能(OTP)对单个PF09系列器件进行熔丝烧写，而无需额外工具。该板还包含LED和测试点，可提供有限的实时性能监测手段。通过模拟模式，用户可在对部件编程前测试任意多种配置。

KL25Z连接至KITPF09FRDMPGM编程板的底面，其作用是管理KITPF09FRDMPGM编程板和安装在PC上的GUI之间的I²C通信。KL25Z可从连接至PC的USB数据线取电，也可从电池电源取电(当未连接至GUI时)。

Overview Diagram of Communication Between PF09 and NXP GUI

Overview Diagram of Communication Between PF09 and NXP GUI

注： 本文档以PF09作为默认配置。如有必要，会在流程中说明PF09的具体特性。除此之外，所述功能对PF09通用。

2.3 板组件

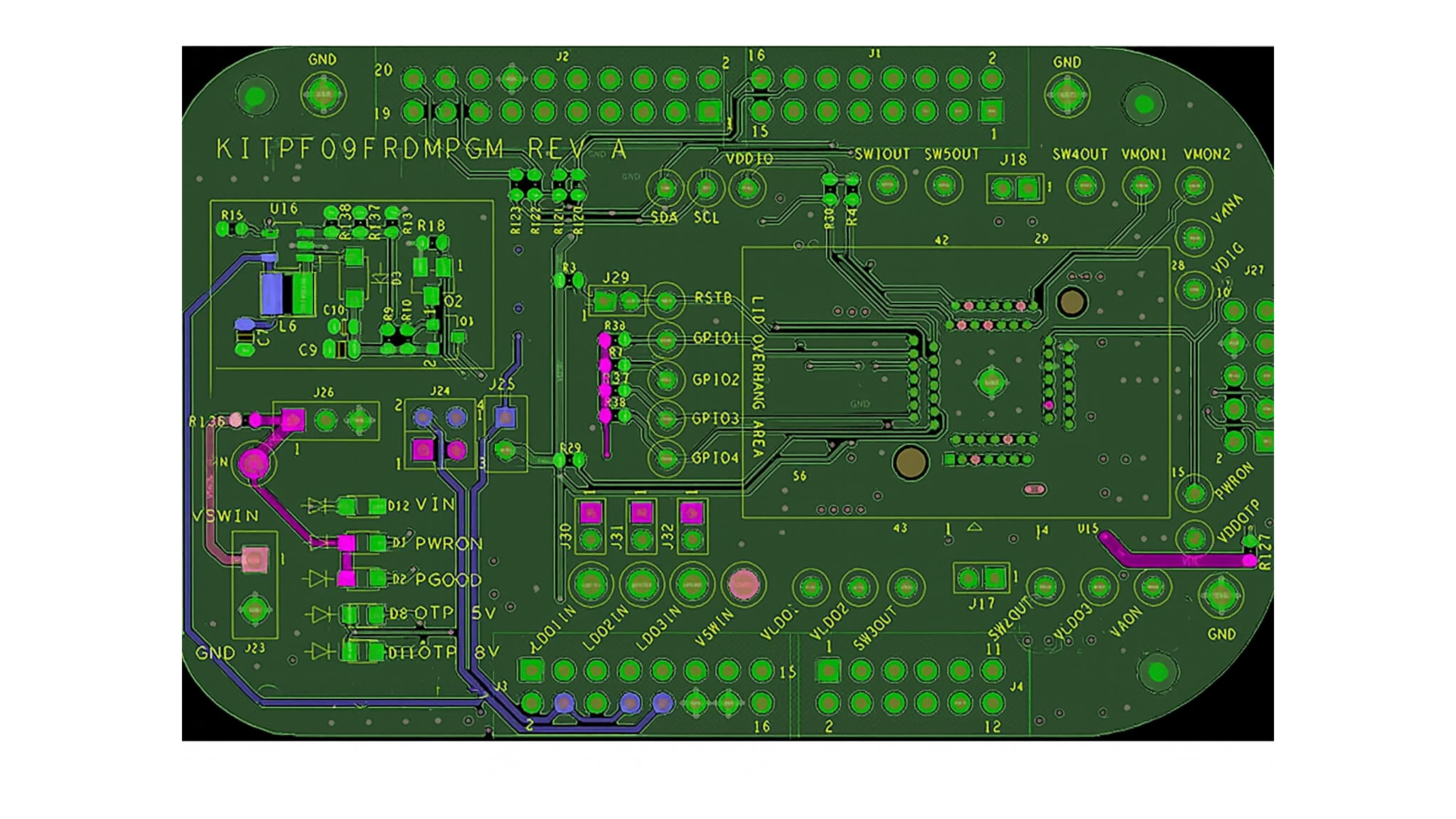

图2展示了连接器、配置接头和信号指示灯的位置。有关PF09的默认跳线和开关配置信息，请参阅第3节。

KITPF09FRDMPGM Featured Components

KITPF09FRDMPGM Featured Components

前页开箱即用
下一页配置硬件

3. 配置硬件

3.1 配置硬件

设置KITPF09FRDMPGM编程板的步骤如下：

  1. 请确保板上的所有跳线均置于其默认位置。默认调试配置支持基于KL25Z MCU (通过I²C)和GUI对板进行全面控制。第3节说明了PF09系列产品的默认跳线配置。
  2. 将电源连接至VIN (钩形连接器)。电源应设置为5V标称值。
  3. 确保板和PC之间的USB线连接牢固。这个连接非常重要，因为USB端口作为PC和板载KL25Z MCU之间的通信通道，并且为一些板载电路提供电压和基准电压。

本节介绍KITPF09FRDMPGM编程板，具体内容包括：阐述各跳线与开关的功能、说明启用这些功能的硬件配置方法，并提供关于板上LED信号指示与可用测试点的使用建议。

默认调试配置支持基于KL25Z MCU (通过I²C)和GUI对板进行全面控制。图2展示了PF09跳线的位置。PF09的默认跳线配置详见下文。

表1. 配置跳线

连接器 引脚数 线路 连接
J1/J2/J3/J4 --- FRDM板接头 ---
J17 1 SW2OUT 断开
2 SW3OUT 断开
J18 1 SW4OUT 断开
2 SW5OUT 断开
J29 1 RSTB的上拉电阻 跳线已连接
2 RSTB
J23 1 VIN 断开
2 GND 断开
J24 1 VIN 断开
2 USB_PWR
3 VIN 断开
4 3V3_MCU
J25 1 VDDIO 跳线已连接
2 3V3_MCU
J26 1 VIN 断开
2 PWRON 断开
3 GND 断开
J27 1 SCL 断开
2 PWRON 断开
3 SDA 断开
4 VDDOTP 断开
5 IO1 断开
6 VDDIO 断开
7 R127 0Ω至VIN 断开
8 GND 断开
9 断开 断开
10 断开 断开

表2接入点功能

功能 说明 颜色
LDO1IN LDO1输入电压监测点 红色
LDO2IN LDO2输入电压监测点 红色
LDO3IN LDO3输入电压监测点 红色
VSWIN 切换器输入电压 红色
VIN 外部输入电压 红色
VLDO1 LDO1输出监测点 白色
VLDO2 LDO2输出监测点 白色
VLDO3 LDO3输出监测点 白色
GND 板载接地直接连接——4个便捷接入点 白色
VAON VAON输出监测点 白色
SW1输出 SW1输出监测点 白色
SW2输出 SW2输出监测点 白色
SW3输出 SW3输出监测点 白色
SW4输出 SW4输出监测点 白色
SW5输出 SW5输出监测点 白色
GPIO1 GPIO1接入点——双向引脚 白色
GPIO2 GPIO2接入点——双向引脚 白色
GPIO3 GPIO3接入点——双向引脚 白色
GPIO4 GPIO4接入点——双向引脚 白色
VMON1 用于外部监测器VMON1的监测点 白色
VMON2 用于外部监测器VMON2的监测点 白色
VDIG VDIG监测点 白色
VANA VANA监测点 白色
PWRON 上电输入引脚接入点 白色
VDDIO VDDIO监测点 白色
RSTB 系统复位信号输出监测点 白色
VDDOTP VDDOTP监测点 白色
I²C-SDA I²C SDA接入点——双向引脚 白色
I²C-SCL I²C SCL接入点——双向引脚 白色

注：测试点均直接连接至引脚。
