MR-CANHUBK344评估板快速入门
1. 开箱即用

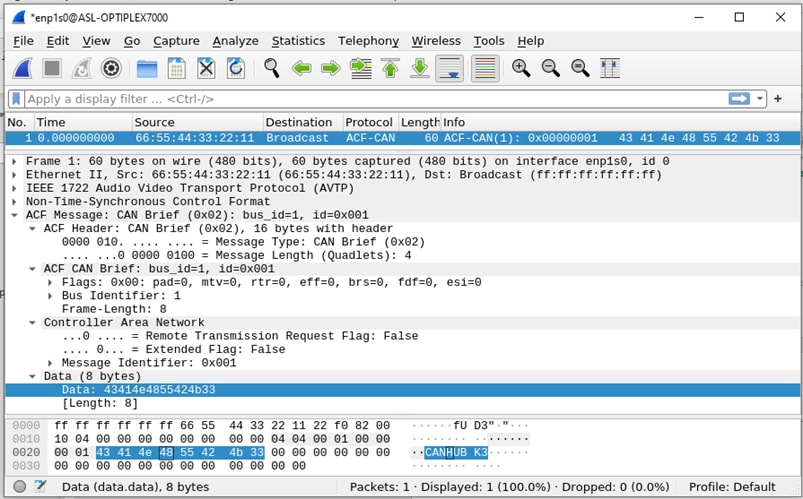

本文是MR-CANHUBK344的快速入门指南。在该页面上，您将看到基本的硬件设置步骤以及演示软件，该软件使用IEEE 1722 ACF-CAN协议，实现了以太网到CAN和CAN到以太网的转换。
如需了解移动机器人应用、汽车软件栈和相关的实时操作系统（如FreeRTOS、NuttX、PX4、Zephyr）的特定代码示例，请访问 nxp.com/mr-canhubk344。
1.1 应用简介
这个示例代码支持所有六个CAN端口和100Base以太网端口。100BASE-T1端口具有自动模式检测功能，因此不需要进一步的调整。
随板附带以下电缆和适配器：
- 硬件
- MR-CANHUBK3板
- DCD-LZ编程适配板（可访问控制台UART）
- USB-UART配器电缆（连接到DCD-LZ）
- 电源适配器电缆，包括JST-JH至普通红色SY连接器、桶形连接器、XT-60 Lipo电池连接器。
- 6根CAN电缆
- 6个CAN端子板
- 1根T1以太网电缆（使用JST-GH接口）
- 通用JST-GH电缆，用于UART/SPI/I2C，可根据您的具体需求进行定制
- 小型OLED显示屏
- 连接到安全元件的NFC天线
- 文档和软件
- 版本说明
- Project.zip S32 Design Studio项目文件
2. 获取软件
Project.zip文件可以从MR-CANHUBK344页面的示例部分下载。该项目文件与S32 Design Studio版本3.4兼容。
构建项目需要以下扩展：

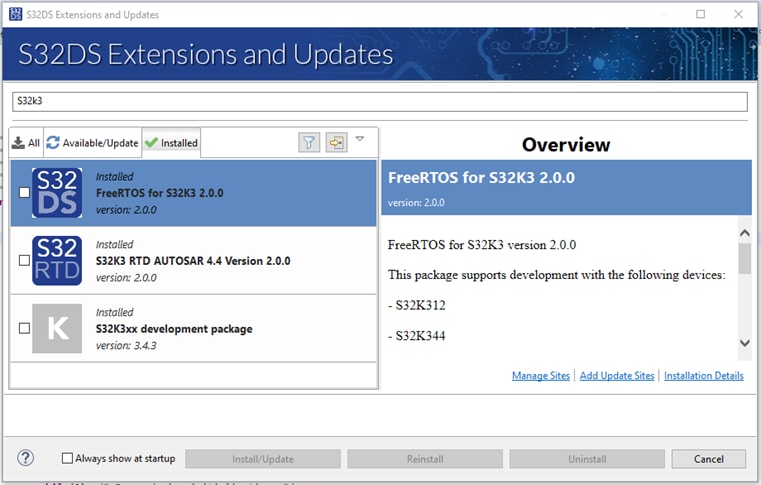

S32 Design Studio扩展管理器如下图所示。
点击Add Update Sites链接，添加手动下载的更新站点文件：

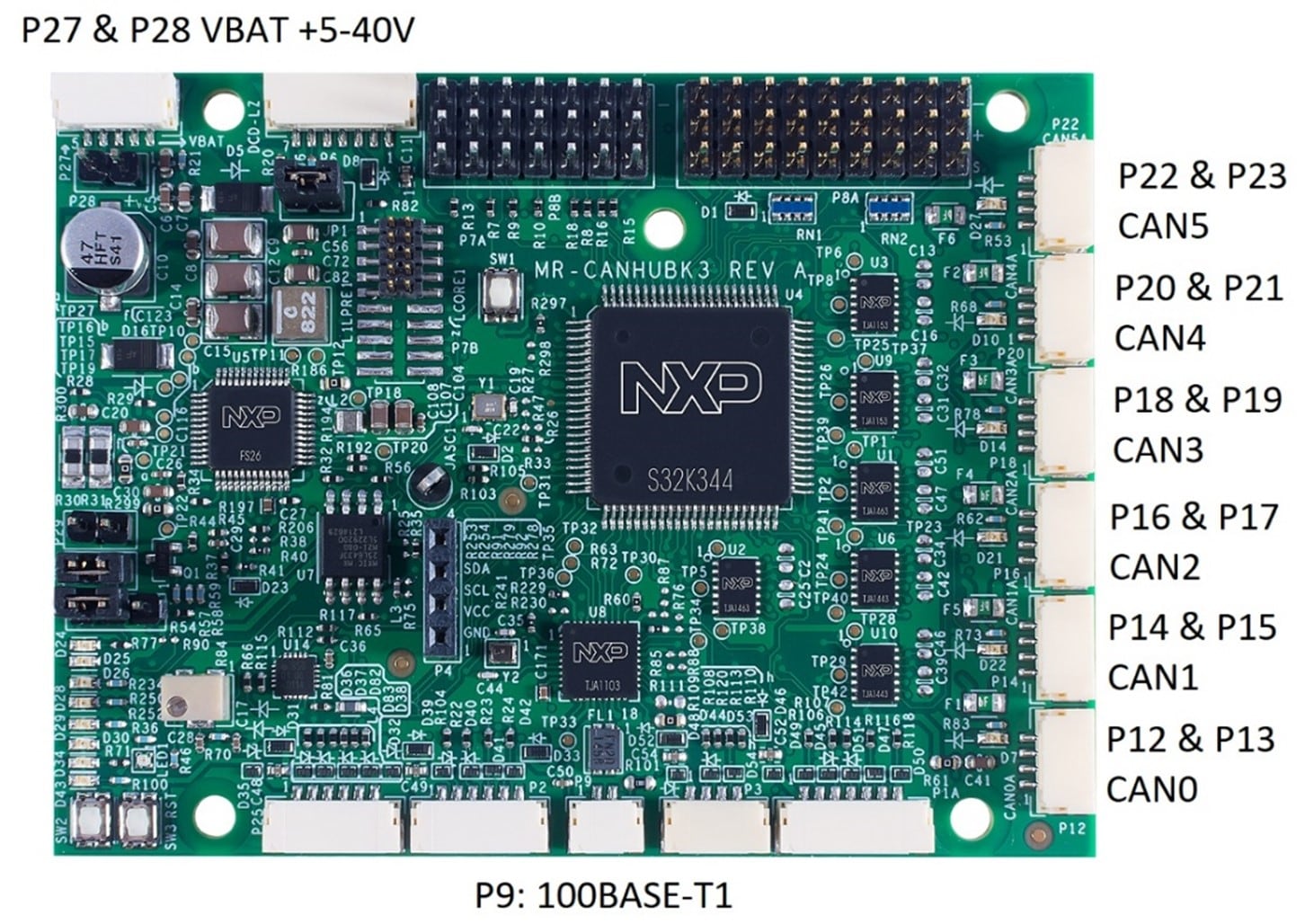

3. 连接
MR-CANHUBK344板包括多种接口。所有接口所需的线缆都随此套件提供。但是，它们可能需要根据您的具体需求进行删减或修改。这个快速入门指南假设您对这类硬件比较熟悉，并且能够制作CAN、T1以太网和电源连接。
此演示还需要外部组件或测试设备，以便能够连接CAN/CAN FD接口和100BASE-T1汽车以太网。
3.1 电源输入
使用台式电源或适当的电池源，将5 - 40 V（12 V标称）@100 mA最小的电源连接到板子左上角的P27接头（引脚1-2电源，引脚3 NC，引脚4-5地线），或者使用下一个P28接头（引脚1电源，引脚2地线）。
3.2 CAN总线连接
| 引脚编号 | 信号 | 规格 |
|---|---|---|
| 1 | 5V4 | 5.4V |
| 2 | CANx_H | 5.0V |
| 3 | CANx_L | 5.4V |
| 4 | GND | 0V |
CAN总线通常需要两端端接。需要时使用随附的一个CAN-TERM端接板。当使用具有CAN SIC Phy的端口时，可以使用其他CAN端接。
3.3 100Base-T1以太网连接
T1连接器(P9)是用于2线100Mbps以太网的2引脚JST-GH接头。 信号是电容耦合的，并且有P和N极性。如果极性反转，TJA1003 T1接口芯片将自动协商极性。您可以根据需要将这条电缆适配到其他类型的接头，方法是切断电缆并焊接到导线上。
这条JST-GH电缆可以直接连接到其他移动机器人板，如UCANS32K1SIC、UCANS32K1SCT、RDDRONE-T1ETH8和NavQPlus。RDDRONE-T1ADAPT可用于转换为RJ45连接类型。
PCB背面的黄色LED(D88)指示了链路状态。闪烁时，表示有链路。
3.4 评估板上电启动顺序 - 规避PMIC WDT
FS26是恩智浦半导体的“适合ASIL D的低功耗安全系统基础芯片”，包含了一个安全看门狗定时器(WDT)。
在示例代码中，挑战看门狗的功能尚未实现。相反，在S32K344启动期间，示例应用向FS26发送请求，以禁用看门狗功能。

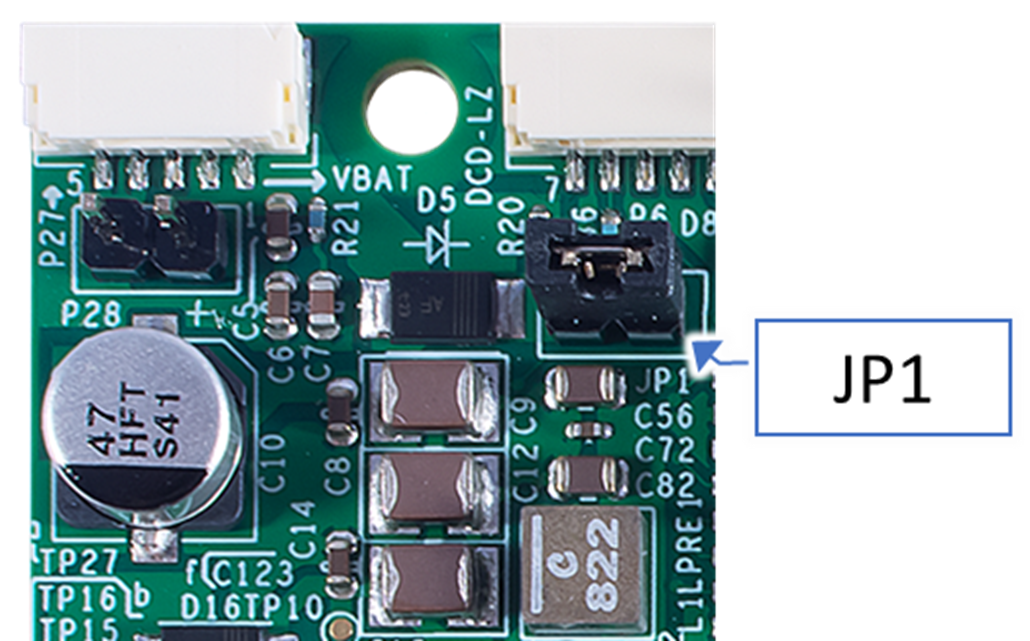

要规避FS26 WDT，必须将芯片置于调试模式。这是通过移除JP1，然后在电源输入P27或P28上提供12.0V电压，然后重新插入JP1跳线来完成的。
一旦完成这个操作，复位LED D24就不会再闪烁，表示S32K344不会被FS26连续复位。

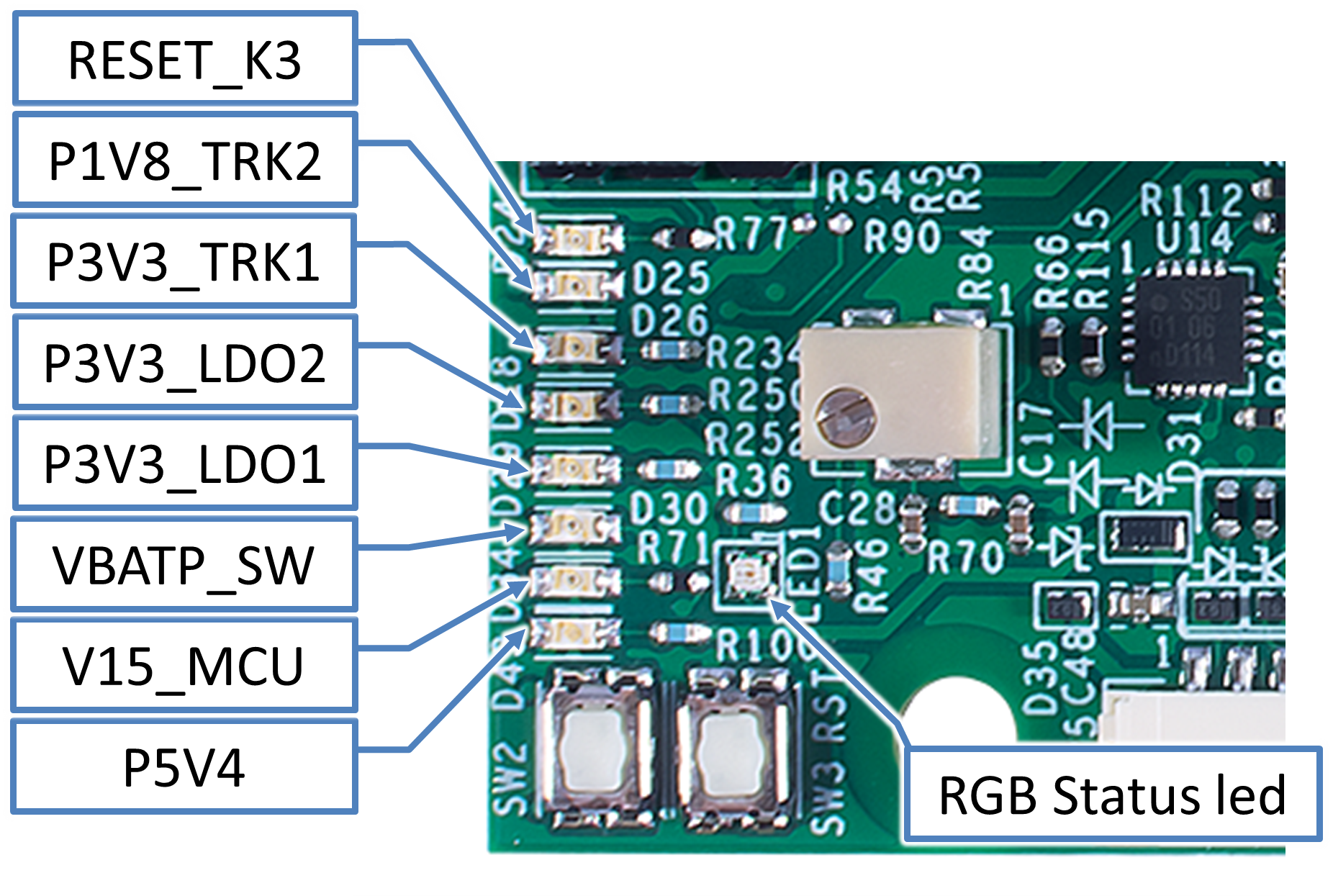

3.5 板状态指示灯
| Dxx | LED名称 | 正常状态 | 说明 |
D24 |
RESET_K3 | 关 | 指示S32K344是否已复位 |
D25 |
P1V8_TRK2 | 开 | 指示FS26 SBC 1V8_TRK2状态 |
D26 |
P3V3_TRK1 | 开 | 指示FS26 SBC 3V3_TRK1状态 |
D28 |
P3V3_LDO2 | 开 | 指示FS26 SBC 3V3_LDO2状态 |
D29 |
P3V3_LDO2 | 开 | 指示FS26 SBC 3V3_LDO1状态 |
D30 |
VBATP_SW | 开 | 指示VBAT状态 |
D34 |
V15_MCU | 开 | 指示FS26 SBC V15状态 |
D43 |
P5V4 | 开 | 指示FS26 SBC P5V4状态 |
LED1 |
RGB状态指示灯 | 绿色 | 由软件控制，绿色表示正常运行，蓝色表示初始化，红色表示出现错误。 |
运行软件
4.1 导入项目
要导入附带的Project.zip，打开File → Import → General → Project from Folder or Archive，然后选择Project.zip存档。
4.2 S32引脚工具
一旦项目被导入，在项目资源管理器中右击“MR_CANHUBK3_IEEE1722”，并选择S32 Configuration Tools → Open Pins。
S32 Pin工具的透视图将出现，在菜单中点击“Update Code”按钮，并选择“OK”。将生成驱动配置文件。
4.3 构建项目
回到项目资源管理器，右击“MR_CANHUBK3_IEEE1722”，并选择“Build Project”。现在可以使用编程器烧录“MR_CANHUBK3_IEEE1722.elf”。
如需了解有关S32 Design Studio、S32配置工具和调试的更多信息，请参考“S32K3和S32DS快速入门”指南。
