1. 开箱即用

现在开始试用FRDM板！您可以选择观看短片中的操作顺序或遵循下列详细操作步骤。

1.1 熟悉板

FRDM-MCXA174板预编程了一个带LED闪烁的演示程序。这是一个健全性检查，用来检验设备是否能按照预期正常工作。

1.2 连接板

使用USB Type‑C线将连接器J13连接至主机或电源，给板上电并运行演示程序。这时，您应该看到RGB LED指示灯以稳定的节奏闪烁。

下一页获取软件

2. 获取软件

2.1 安装工具链

恩智浦提供名为MCUXpresso IDE的附赠工具链。请下载MCUXpresso v25.6.136及以上版本。

需要帮助选择？

MCUXpresso IDE

获取MCUXpresso IDE

Visual Studio Code

获取MCUXpresso for VS Code

了解如何为主机安装VS Code，参考以下教程。

想使用不同的工具链？

如果需要帮助选择，请浏览MCUXpresso软件和工具套件。

MCUXpresso SDK支持IAR 、KEIL 和命令行GCC 等其他工具。

MCUXPRESSOLOGOS

2.2 采用MCUXpresso SDK，快速开始设计

MCUXpresso SDK为免费附赠，包含所有硬件抽象和外设驱动软件的完整源代码，根据宽松的开源许可提供。您可以直接从MCUXpresso SDK网站 安装MCUXpresso SDK。点击下面的按钮，打开该板的SDK builder。

MCUXPRESSO-SDK-TN

获取MCUXpresso SDK

2.3 MCUXpresso配置工具

MCUXpresso配置工具是一套集成的配置工具，可指导用户创建新的MCUXpresso SDK项目，还提供引脚和时钟工具，以生成支持定制板的初始化C代码。它完全集成到MCUXpresso IDE中，如果使用其他IDE，则可以将其作为单独的工具。

点击下面的“Get MCUXpresso Config Tools”(获取MCUXpresso配置工具)按钮，获取配置工具安装程序。

MCUXpresso Config Tools

获取MCUXpresso配置工具

2.4 编程和配置工具

MCUXpresso安全配置(SEC)工具是一款基于GUI的应用，用于简化在恩智浦MCU上生成和配置可启动的可执行文件。建议所有用户首先使用MCUXpresso安全配置(SEC)工具进行试运行和大规模生产。它支持在量产阶段对恩智浦微控制器进行安全编程和设备配置。

下载该工具后，可在“帮助”选项卡下找到用户指南。接下来，按照“处理器特定工作流程”一章中针对您的板的说明进行操作。

SEC

SEC安装

前页开箱即用
下一页构建并运行

3. 构建并运行

在使用某个演示应用或驱动程序示例时，也许想了解如何自己完成构建和调试。MCUXpresso SDK快速入门指南按步骤介绍了如何轻松地为所有支持的工具链配置、构建和调试演示。

3.1 使用MCUXpresso IDE构建和烧写应用

以下步骤将指导您使用Arm® Cortex®‑M33应用的MCUXpresso IDE来运行hello_world演示应用。MCUXpresso IDE安装和MCXA系列的SDK可在本快速入门指南的“获取软件”部分找到。

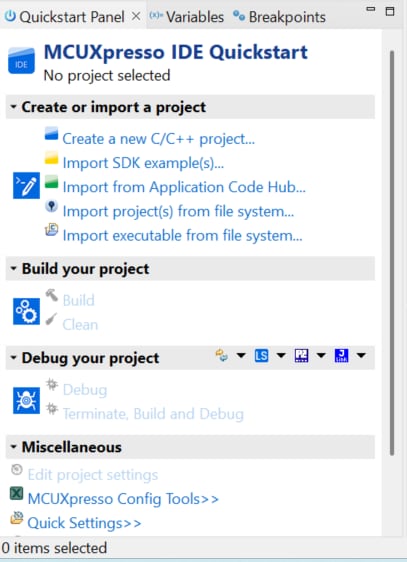

在左下角找到快速启动面板。

  1. FRDM-MCXA174软件(SW)快速启动面板。
    2. Build and flash application using MCUXpresso IDE - step 1

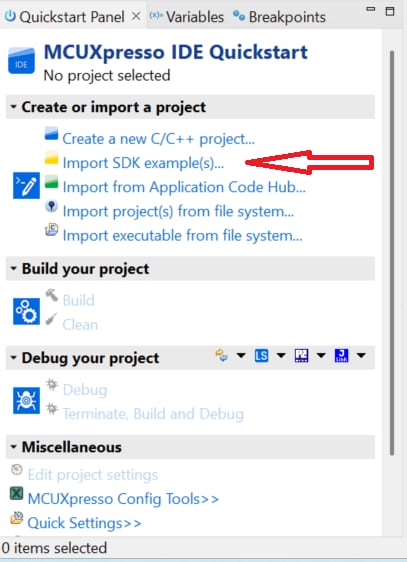

  2. 然后点击“导入SDK示例”
    3. Build and flash application using MCUXpresso IDE - step 2

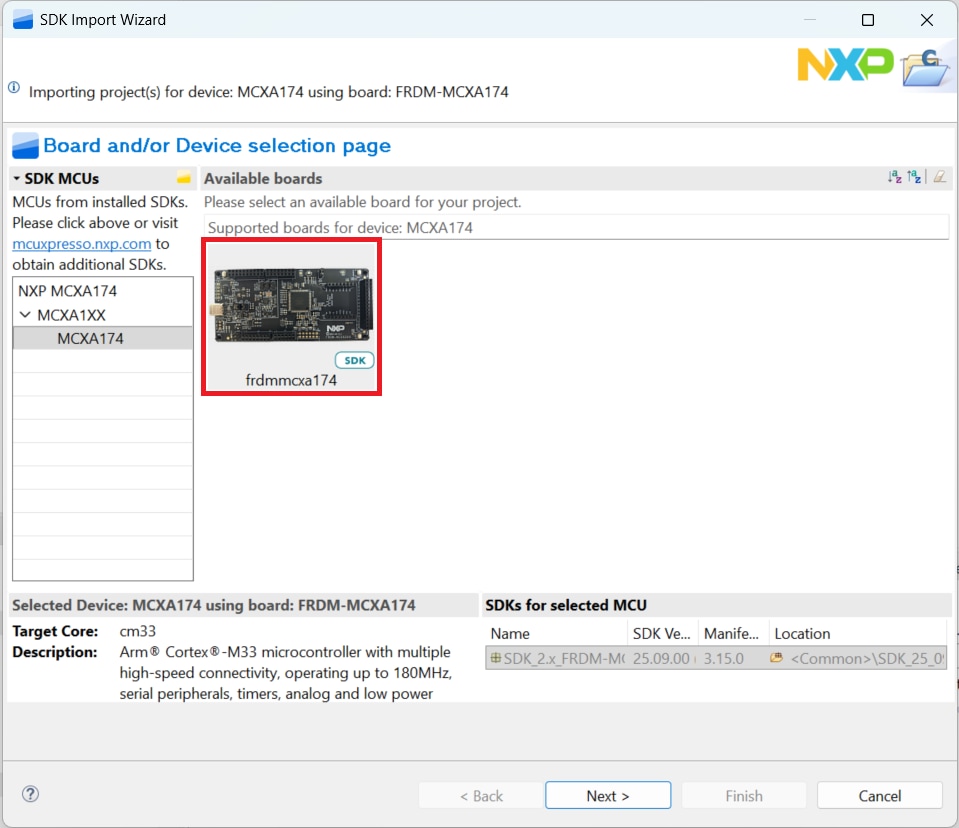

  3. 点击FRDM MCX-A174板，选择一个可以在该板上运行的示例，然后点击“下一步”。
    4. Build and flash application using MCUXpresso IDE - step 2-1

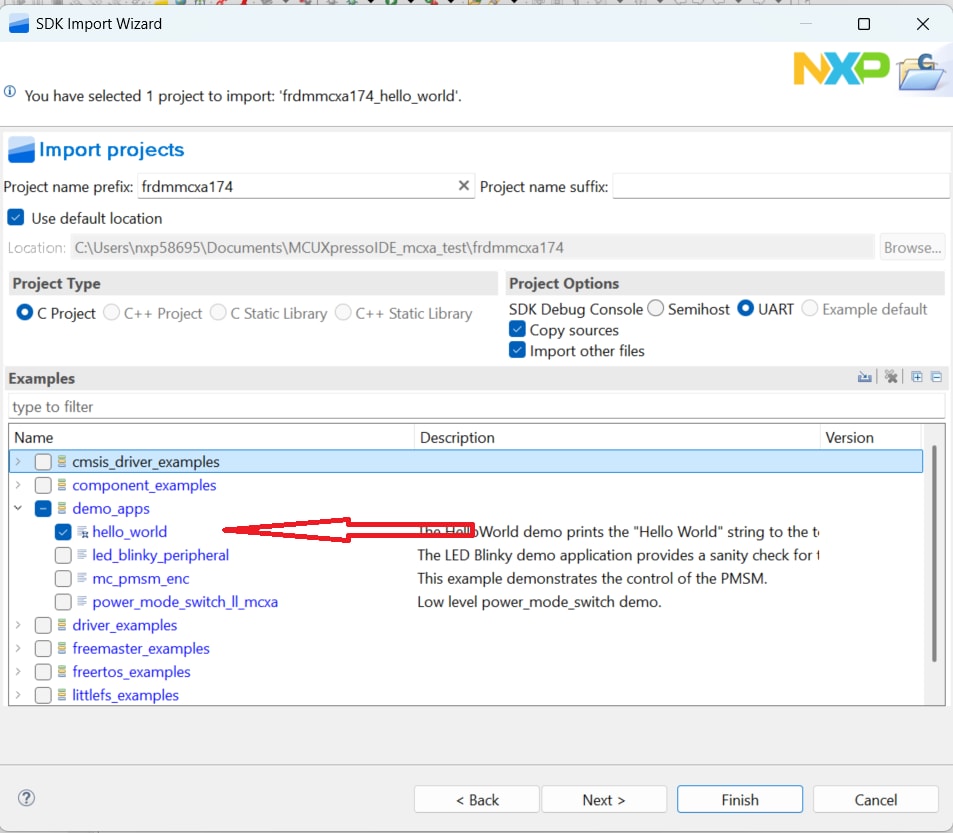

  4. 使用箭头按钮展开demo_apps类别，然后点击“hello_world”旁的复选框来选择该项目。要使用UART进行打印(而不是默认的半主机)，请在“项目”选项下选择“UART as the SDK Debug Console(UART作为SDK调试控制台)”复选框。然后点击Finish (完成)按钮。
    5. Build and flash application using MCUXpresso IDE - step 3

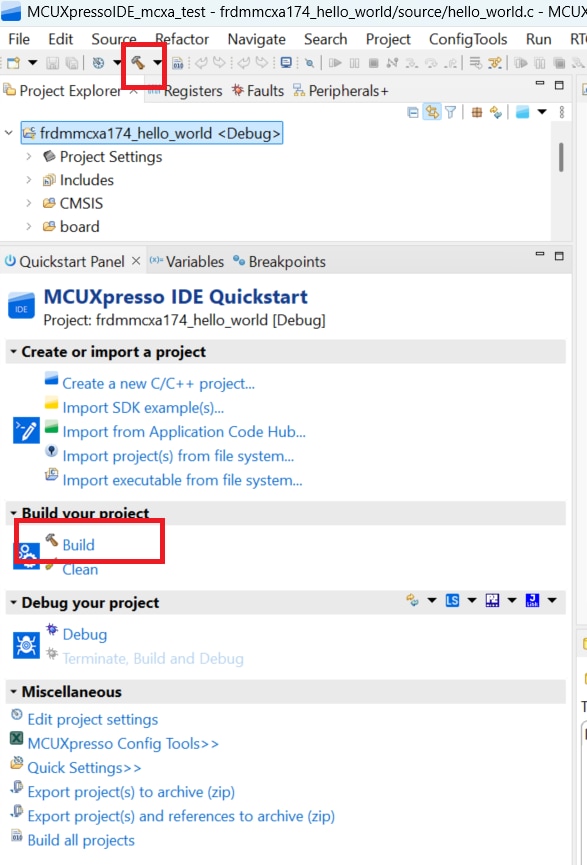

  5. 选择要构建的项目，然后点击上方快捷方式中的"Build"(构建)图标，或者在快速启动面板中点击“Build(构建)”进行构建。
    6. Build and flash application using MCUXpresso IDE - step 4

    FRDM-MCXA174软件构建

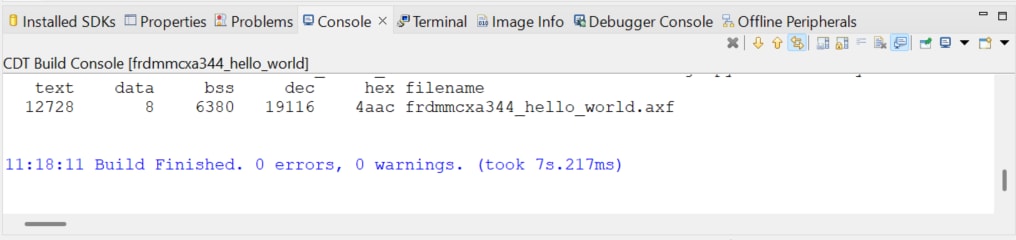

  6. 项目应该能够在控制台中构建完成，不会出现错误或警告。
    7. Build and flash application using MCUXpresso IDE - step 5

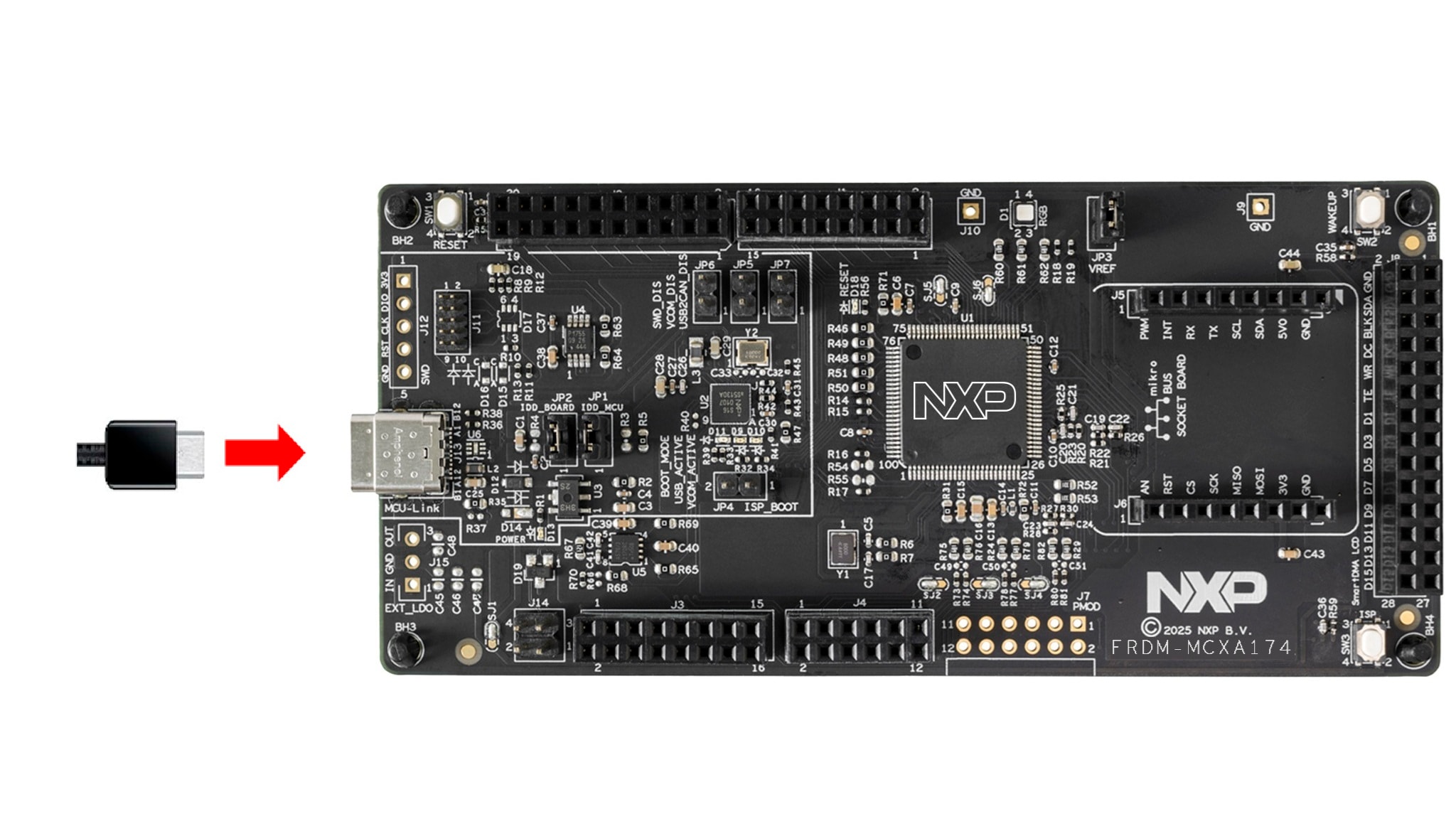

  7. 将micro-USB插入J13 'MCU-LINK'端口，将板连接至计算机。
    8. Build and flash application using MCUXpresso IDE - step 6
  8. 点击上方的“Debug(调试)”图标，或者在快速启动面板中点击“Debug(调试)”，将应用下载到板上。
    9. Build and flash application using MCUXpresso IDE - step 7

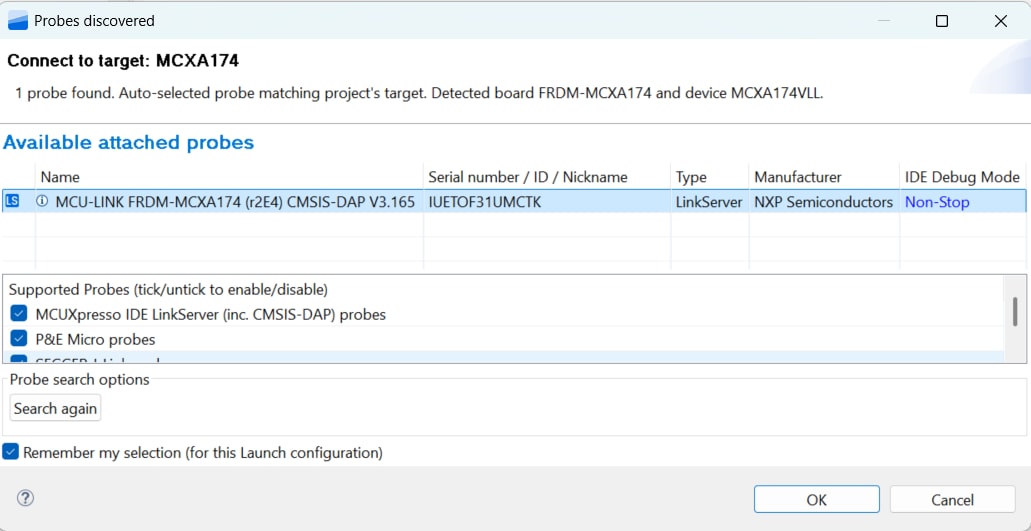

  9. 选择MCU-LINK FRDM-MCXA174 CMSIS-DAP硬件调试器
    10. Build and flash application using MCUXpresso IDE - step 9

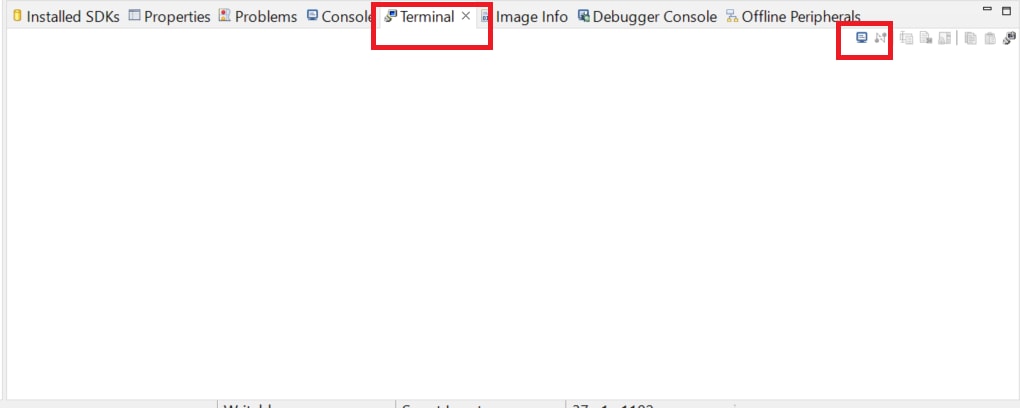

  10. 打开一个串行终端，以便查看应用的输出。选择“Terminal(终端)”窗口，然后点击“New Terminal(新建终端)”图标。
    11. Build and flash application using MCUXpresso IDE - step 10

    FRDM-MCXA174串行终端

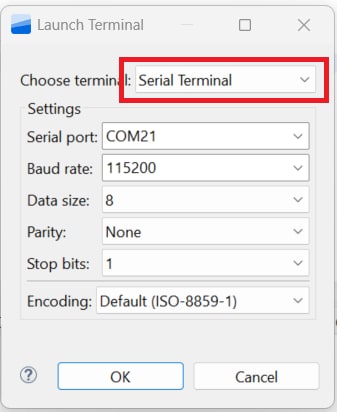

  11. 选择“Serial Terminal(串行终端)”，然后对UART进行设置：波特率为115200，数据位为8，无奇偶校验位，停止位为1。按“确定”。
    12. Build and flash application using MCUXpresso IDE - step 10-1

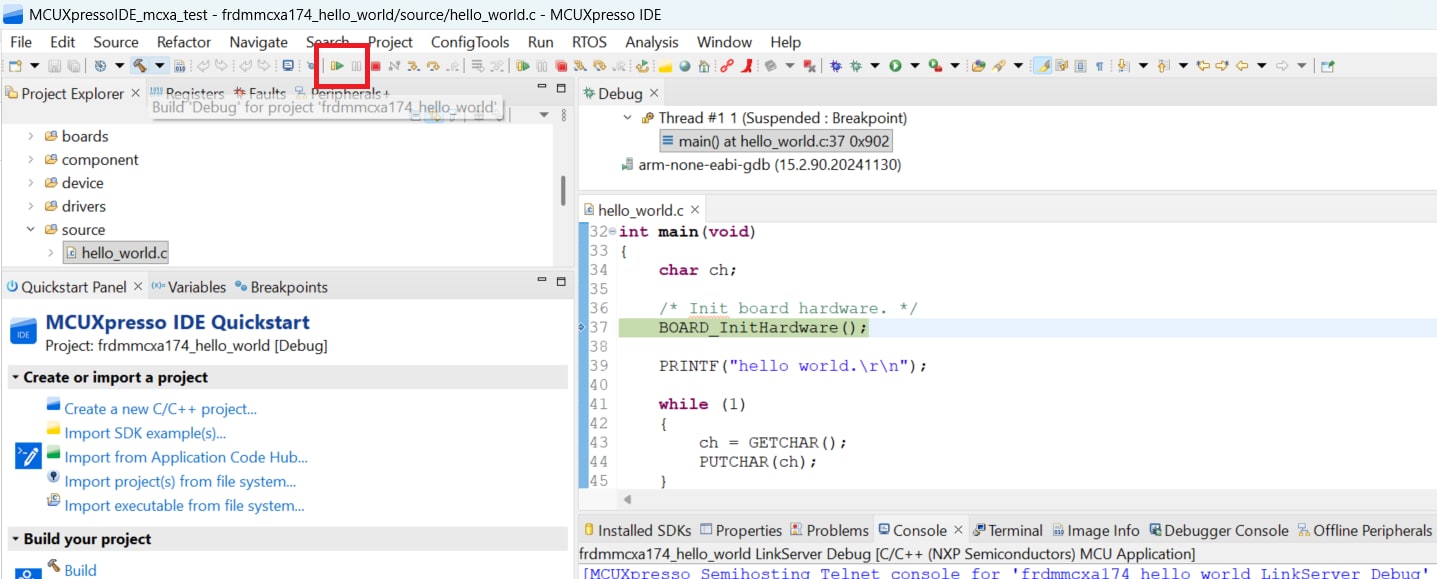

  12. 点击“Run(运行)”图标，运行应用。 在终端上查看输出结果。
    13. Build and flash application using MCUXpresso IDE - step 11

3.2 使用其他工具链构建和烧写应用

MCUXpresso for VS Code为嵌入式开发人员优化了代码编辑和开发体验。了解如何使用VS Code构建和烧写应用。

想使用其他工具链？此演示也适用于IAR和Keil。

前页获取软件
下一页创建

4. 创建

4.1 从MCUXpresso IDE克隆示例项目

遵循以下步骤完成通用输出的操作。这个例子使用CTimer来产生PWM信号，并在两个LED之间切换。

  1. 在左下角找到“快速启动面板”，然后点击“导入SDK示例”。
    2. Build and flash application using MCUXpresso IDE - step 12
  2. 点击FRDM-MCXA174板，选择导入可在该板上运行的示例，然后点击“下一步”
    3. Clone an Example Project from MCUXpresso IDE -step 1

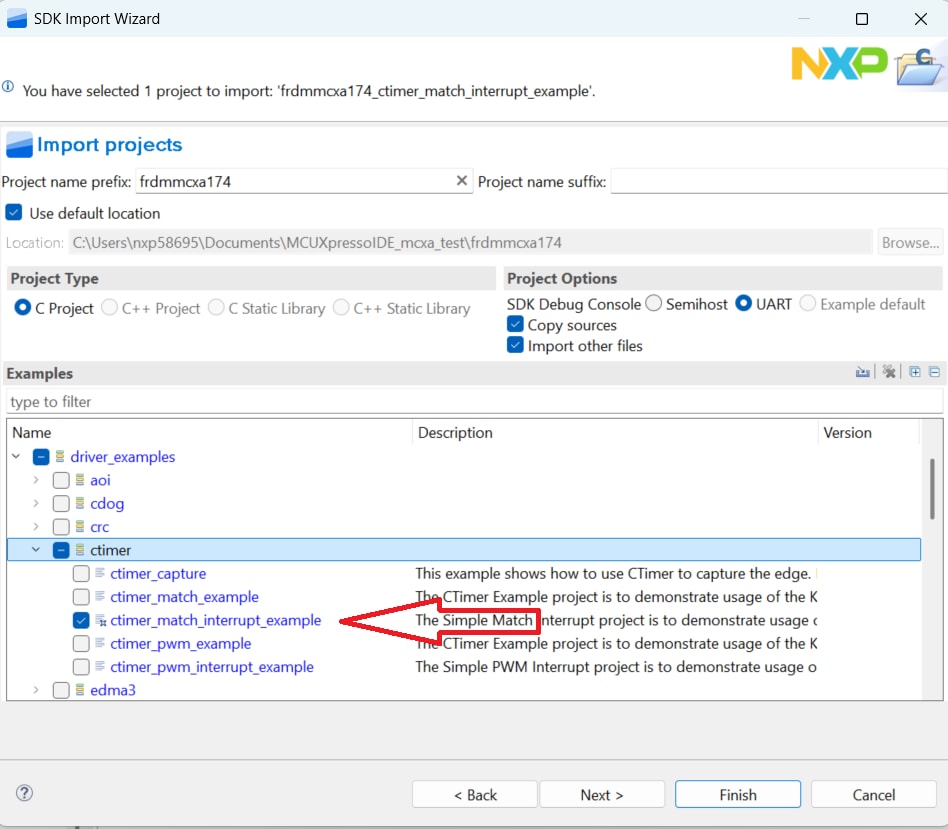

  3. 使用箭头按钮展开“driver_examples”类别，然后展开CTimer示例，并点击“ctimer_match_interrupt_example”旁的复选框选择它。要使用UART进行打印(而不是默认的半主机)，请在“项目”选项下选择“UART as the SDK Debug Console(UART作为SDK调试控制台)”复选框。再点击“完成”
    4. Clone an Example Project from MCUXpresso IDE -step 2
  4. 点击“Project Explorer View(项目资源管理器视图)”中的“frdmmcxa174_ctimer_match_interrupt_example”项目，并如上述章节所述构建、编译和运行演示。
    5. Clone an Example Project from MCUXpresso IDE -step 3

    FRDM-MCXA174软件构建调试

  5. 您会看到绿色和红色LED指示灯来回切换。
  6. 终止调试会话。

4.2 使用MCUXpresso配置工具为第三方IDE克隆示例项目

遵循以下步骤完成通用输出(GPO)的操作。该示例创建了一个CTimer，用于使红色和绿色LED来回切换。

  1. 打开MCUXpresso配置工具

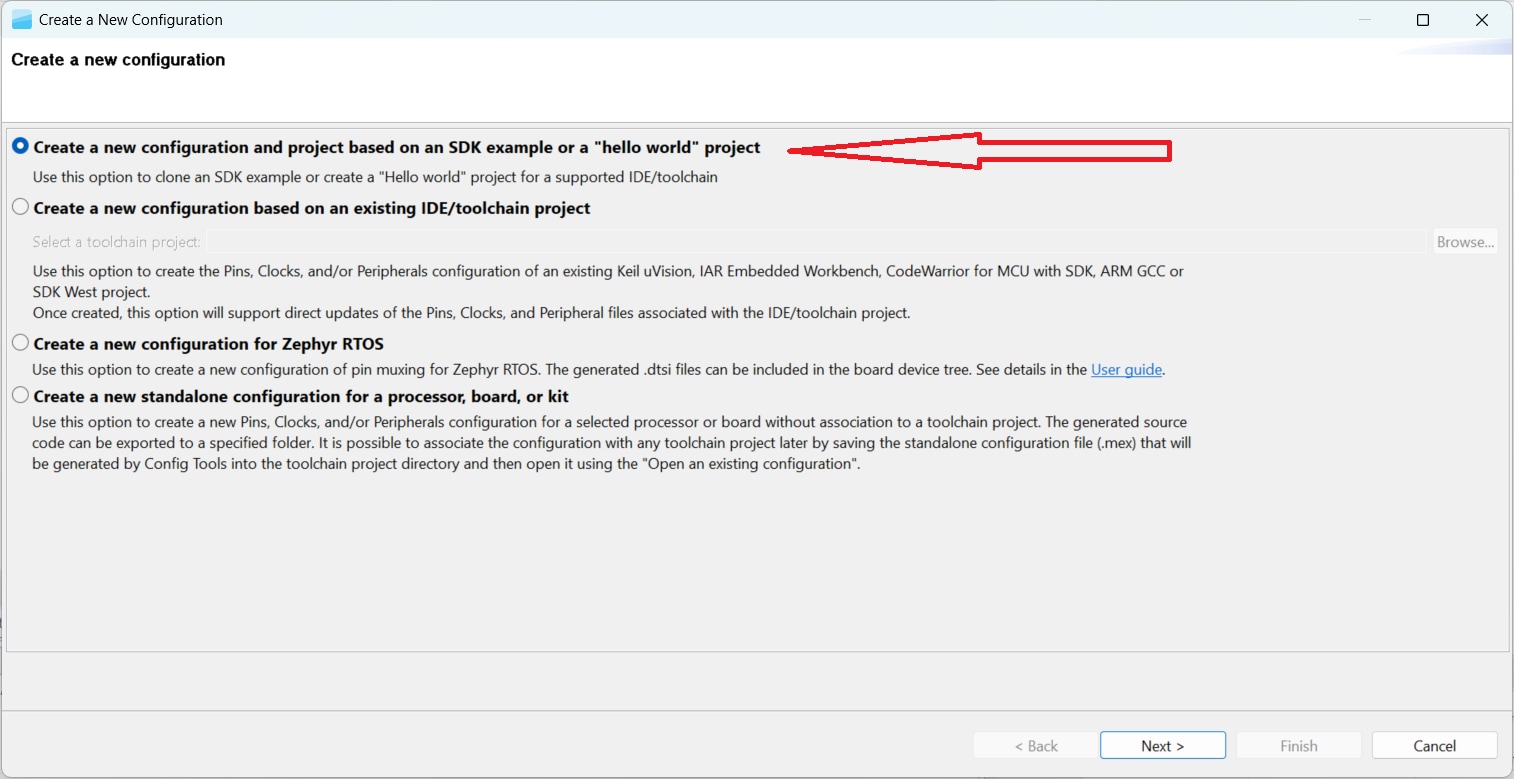

  2. 在出现的向导中，选择“基于SDK示例或hello world项目创建新配置”单选按钮，然后点击“下一步”。
    3. Clone an Example Project from MCUXpresso IDE -step 4

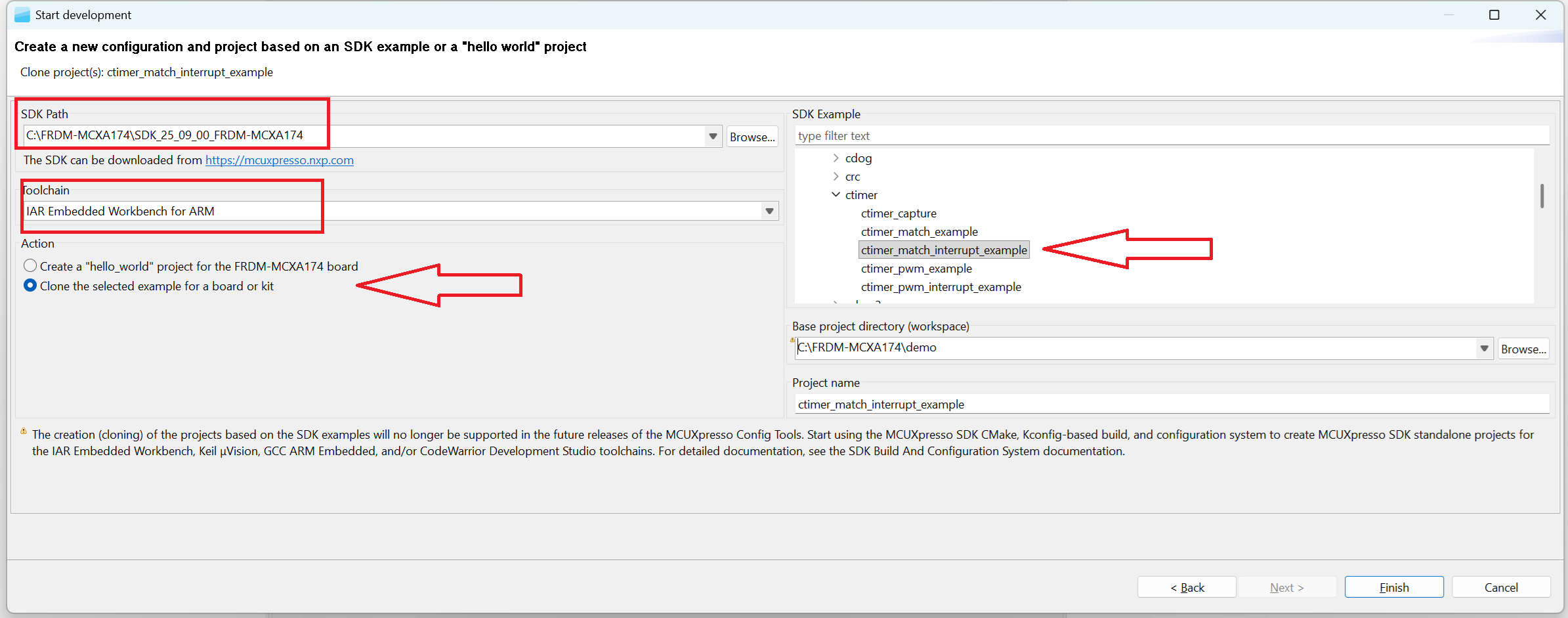

  3. 在开始此步骤之前，请确认SDK软件包已完成解压。然后选择MCUXpresso SDK的位置。再选择正在使用的IDE。请注意，只有在构建SDK时，在线SDK构建工具中所选的IDE才可用。点击“为板或套件克隆所选示例”。选择要克隆的项目。对于本示例，使用CTimer match interrupt项目。在本示例中，可以在筛选框中输入"ctimer"，然后选择“ctimer_match_interrupt_example”示例项目，进行筛选。然后，还可以指定克隆项目的位置和名称。再点击“完成”。
    4. Clone an Example Project from MCUXpresso IDE -step 5
  4. 克隆后，进入所选择的目录，并打开IDE的项目。导入、编译和运行项目，如前几节所述。
  5. 您会看到红色和绿色LED指示灯来回切换。
  6. 终止调试会话。

4.3 使用MCUXpresso IDE引脚工具

注：以前，您必须像上一步一样克隆SDK项目。

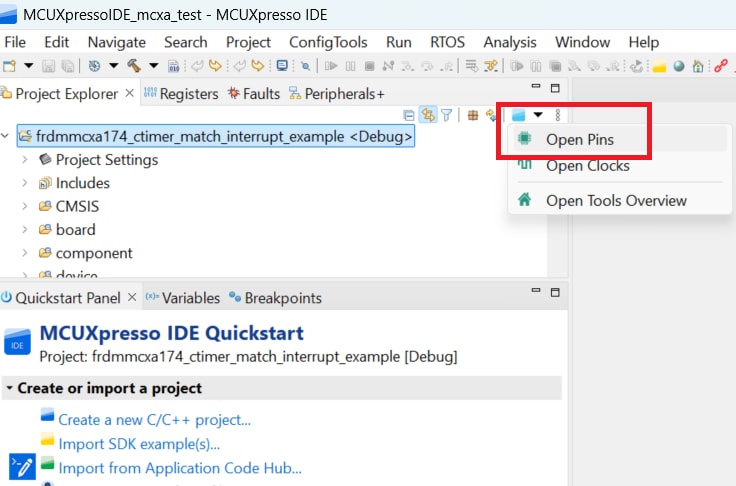

  1. 选择文件资源管理器窗口右上角的“ConfigTools”(配置工具)，然后选择“Open Pins”(打开引脚)，打开引脚工具。
    2. Clone an Example Project Using MCUXpresso Config Tool for 3rd Party IDE - step 1

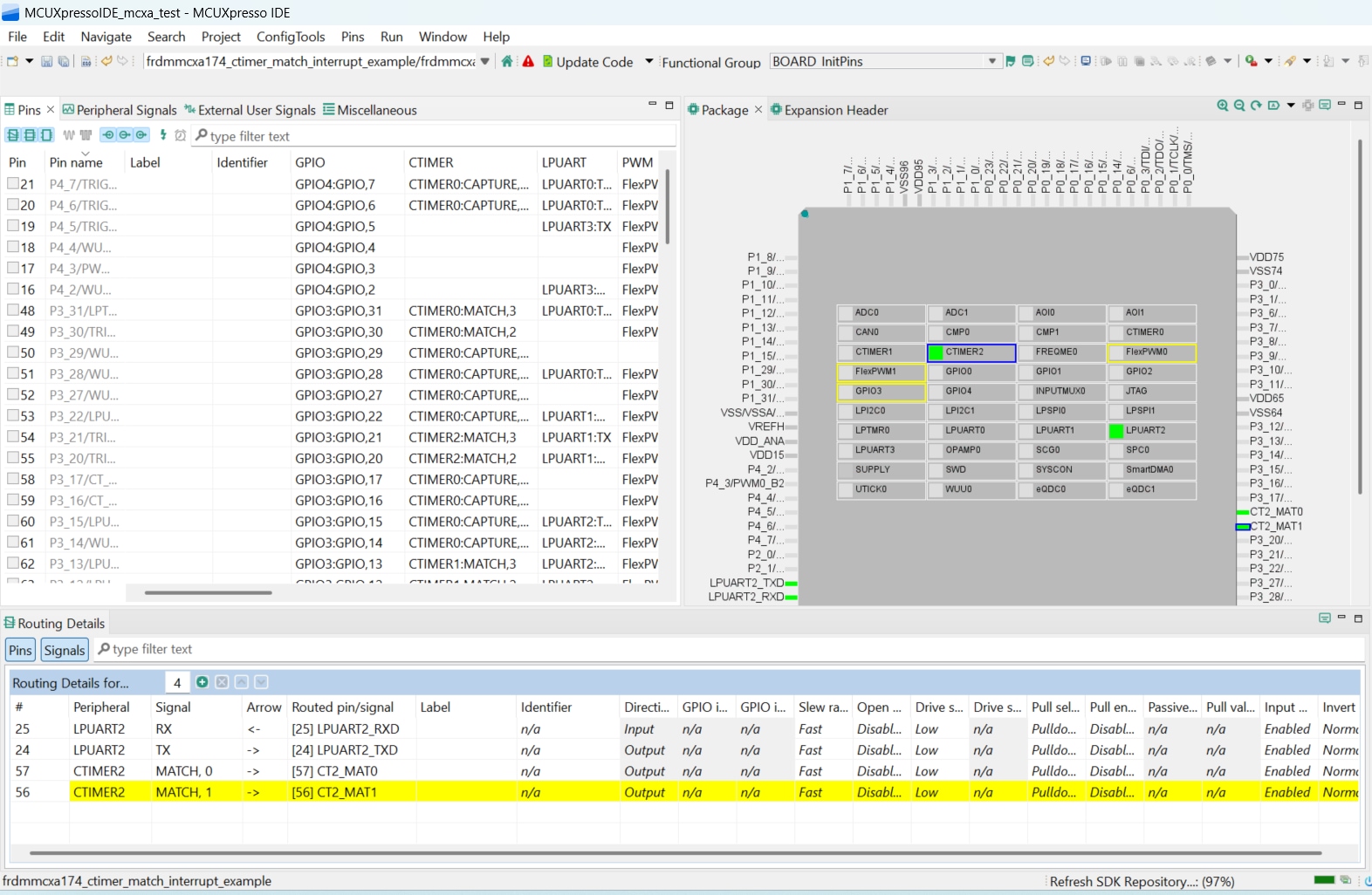

  2. 引脚工具现在应该显示CTimer项目的引脚配置
    3. Clone an Example Project Using MCUXpresso Config Tool for 3rd Party IDE - step 2

    FRDM-MCXA174引脚配置

4.4 使用引脚工具修改LED布线的引脚

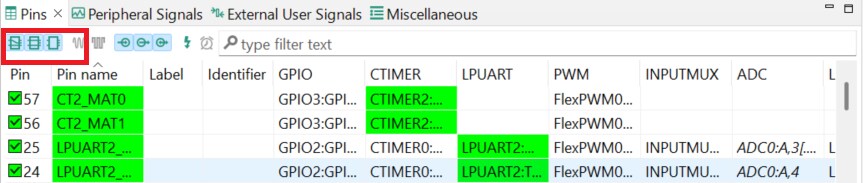

  1. 我们将在指南的剩余部分使用MCUXpresso IDE，但在其他第三方IDE的MCUXpresso配置工具中可以完成相同的步骤。在“引脚”视图中，取消勾选“显示专用引脚”和“显示未路由的引脚”复选框，仅查看已路由的引脚。已路由的引脚在引脚名称旁边留有一个绿色勾选框，为每个路由引脚所选的功能以绿色突出显示。
    2. Clone an Example Project Using MCUXpresso Config Tool for 3rd Party IDE - step 3

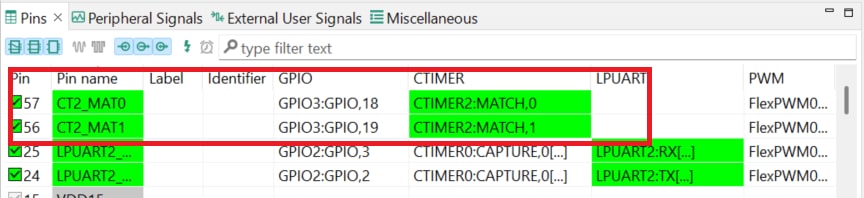

  2. 在当前配置中，PIO3_18和PIO3_19被路由为CTimer的输出。在此，更改引脚配置，并添加蓝色LED。
    3. Clone an Example Project Using MCUXpresso Config Tool for 3rd Party IDE - step 4
  3. 将CTimer输出引脚PIO3_18改为GPIO，并输出逻辑1以禁用红色LED。
    4. Use MCUXpresso IDE Pins Tools - step 1

    将CTimer输出引脚PIO3_19改为GPIO，以驱动绿色LED

  4. 选择“显示未路由引脚”以查看其他选项。要启用蓝色LED，请搜索P3_21，并在GPIO列中选择GPIO3,21。
    5. Use MCUXpresso IDE Pins Tools - step 2

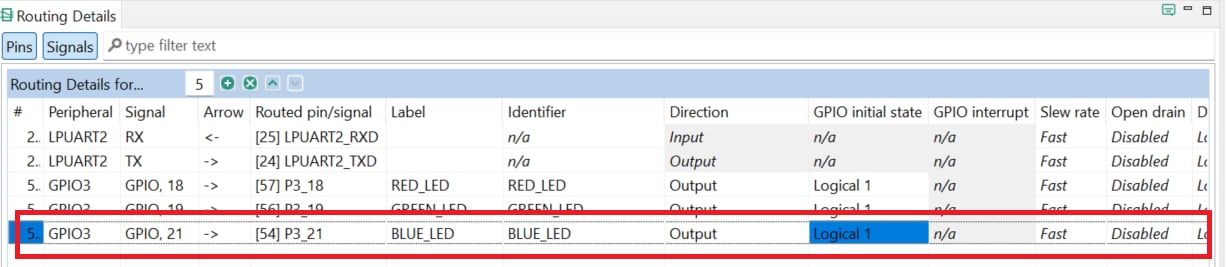

  5. 接下来，在“路由详情”窗口中将GPIO引脚配置为输出
    6. Use MCUXpresso IDE Pins Tools - step 3
  6. 现在是时候导出由引脚工具生成的最新pin_mux.c和pin_mux.h文件，将这些更改实施到项目中。在菜单栏中点击“更新项目”。

    7. 注：时钟和其他文件也可能被标记为正在更新，因为标题已被更改。

    Use MCUXpresso IDE Pins Tools - step 4

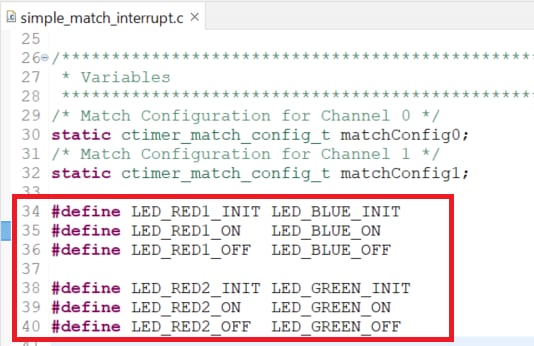

  7. 在此步骤中，需要向示例添加一些额外的代码。打开simple_match_interrupt.c文件，并添加以下宏来初始化蓝色LED和绿色LED。
    8. Use MCUXpresso IDE Pins Tools - step 5

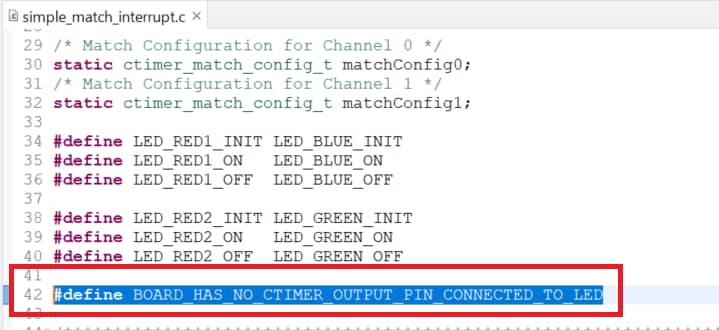

  8. 此步骤与前次不同，将不再使用CTIMER输出，而是添加宏以启用LED，从而便于直观地观察板上的行为
    9. Use MCUXpresso IDE Pins Tools - step 6
  9. 按照上一节所述构建并下载项目。
  10. 运行应用。现在应该能看到绿色和蓝色LED来回切换。
  11. 终止调试会话。

前页构建并运行
下一页MCUXpresso Developer Experience (MCUXpresso开发人员体验)

5. MCUXpresso Developer Experience(MCUXpresso开发人员体验)

请查看以下各个章节，了解灵活的原型设计和开发生态合作体系。在下面的视频中，我们将向您介绍FRDM平台、功能齐全的EVK和兼容的扩展板。另外，我们还将带您浏览Application Code Hub (应用代码中心)页面，让您了解许多通过恩智浦GitHub提供的应用示例。

5.1 FRDM平台、功能齐全的EVK和扩展板

为了加速平台原型制作，我们提供了低成本FRDM平台和功能齐全的评估套件。

FRDM开发板具有标准规格和接头，便于连接MCU的输入/输出端口，并内置了MCU-Link调试器，带有USB-C线。我们的评估套件功能齐全，包括扩展的输入/输出和接口访问，支持通过WiFi和其他MCU-Link功能进行扩展。此外，还有许多兼容的Click板和/或Arduino扩展板。对于受开放Cortex微控制器软件接口标准(CMSIS)包支持的器件，示例项目可能已在ACH上提供。如未提供，许多器件仍可通过I²C、串行外设接口(SPI)和通用异步收发器(UART)等串行接口轻松使用——这些接口的驱动程序和示例代码包含在MCUXpresso软件开发套件(SDK)中。

5.2 Application Code Hub (应用代码中心)

Application Code Hub (应用代码中心)提供了一个交互式仪表板来快速定位软件，进一步增强了MCUXpresso Developer Experience。立即访问ACH ，开始探索及发现新的交互式Application Code Hub(应用代码中心)的更多细节和优势。

ACH中的软件位于恩智浦GitHub存储库 ，因此可以直接从该位置轻松访问和克隆。

5.3 演示纵览

以下演示引导我们使用基于FRDM平台的系统从ACH导入一个项目，该系统具有电机控制扩展板和低成本LCD。尽管您的评估板可能与该系统有所不同，但以下步骤是通用的，适用于所有支持的平台。
