KITPF7100FRDMPGM快速入门

本页将帮助您了解KITPF7100FRDMPGM板。

2. 硬件介绍

2.1 板说明

KITPF7100FRDMPGM是一种编程板,具有用于PF7100 PMIC的48引脚QFN插座。该套件集成了PMIC中编程OTP寄存器所需的所有硬件。

KITPF7100FRDMPGM集成了基于FRDMKL25Z freedom板的通信桥接器,可与NXPGUI软件接口通信,编程OPT配置。

2.2 板的功能

编程插座

  • Clamshell 48引脚QFN插座

系统特性

  • 5.0 V工作输入电压范围(来自USB连接器)
  • 集成升压转换器,提供VDDOTP编程电压
  • 通过FRDM-KL25Z接口进行USB到I2C通信
  • 内联编程接口连接器

2.3 板组件

KITPF7100FRDMPGM评估板概述

推荐的组件
  1. QFN 48引脚插座
  2. Freedom板接口连接器
  3. 7.5 V升压转换器
  4. 内联编程连接器

2.4 支持其他板

有关推荐组件的更多详细信息,请参见UM11482,KITPF7100FRDMPGM评估板用户手册。

3. 安装软件

KITPF7100FRDMPGM可以为任何PF7100设备使用NXPGUI。在安装NXPGUI软件和执行设备固件更新(如果需要)之前,请下载NXP_GUI_PR_version.zip文件并将其解压到任何所需位置。

打开并运行解压包内的NXP_GUI_version_Setup.exe文件。通过此操作将NXPGUI软件安装到系统。将其安装在本地目标文件夹中。

安装包可在以下地址获得:http://www.nxp.com/KITPF7100FRDMPGM

3.1 更新PF7100 NXPGUI固件

FRDM-KL25Z Freedom板用作将NXPGUI与PMIC和其他I2C设备连接的通信桥。固件分为三个级别:

  1. 在第一级,SDA使用引导加载程序作为主路径来刷新SDA处理器的功能代码。引导加载程序在FRDM-KL25Z Freedom板上进行了预编程,因此无法刷新,以免对Freedom板造成永久性损坏。
  2. 在第二级,SDA提供固件加载器,用于拖放更新KL25Z MCU固件。
  3. 在第三级,KL25Z MCU提供NXPGUI固件,负责将USB通信转换为MCU指令,以控制数字I/O以及与PMIC的I2C通信。

如果FRDM-KL25Z未加载正确的固件来支持将来的软件升级,则只需几个简单步骤即可更新固件。

注意:以下固件更新是可选的,如果固件是最新的,则可以跳过。

3.1.1 刷新FRDM-KL25Z固件加载程序

  • 此步骤是可选的,只有在连接SDA端口时未出现FRDM_KL25Z驱动程序时,才应执行此步骤。按下Freedom板上的按钮,然后将USB线缆连接到Freedom板上的SDA端口。新的引导加载程序设备应出现在文件浏览器的左窗格中。 KL25Z-STEP2
  • 将文件MSD-DEBUG-FRDM-KL25Z_Pemicro_v118.SDA拖放到BOOTLOADER驱动器中。文件应位于KL25Z固件文件夹中。
  • 断开USB线缆并将其重新连接到SDA端口(这次不按按钮)。PC上安装了一个名为FRDM_KL25Z的新设备。

3.1.2 刷新NXPGUI固件

如果新软件或芯片版本要求FRDM-KL25Z Freedom板上的固件更新,请使用以下步骤按需升级或降级Freedom板的固件。请注意,此过程仅用于更新固件,如果不需要更改,则可以跳过。

  • 将USB线缆连接到SDA端口(不按住按钮)。PC安装了一个名为FRDM_KL25Z的新设备。
  • 找到要安装的“ .bin” NXPGUI驱动程序,例如nxp-gui-fw-frdmkl25z-usb_hid-pf7100_version.bin,将文件拖放到FRDM_KL25Z驱动程序中。
  • Freedom板固件已成功加载。

3.2 支持其他板

如需了解更多的软件详细信息,请参见UM11482,KITPF7100FRDMPGM评估板用户手册。

4. 配置启动硬件

系统启动

要配置硬件和工作站,请完成以下步骤:

  1. 将KITPF7100FRDMPGM板连接到Freedom KL25Z板的顶部。
    • 对于独立芯片编程,在插座中引入PF7100 QFN设备(确保引脚1正确对齐)。
    • 对于内联编程,将接口连接器连接到系统板,并确保从编程器或系统板提供VIN电源。确保SCL和SDA引脚仅连接到PMIC并与系统总线隔离。这种配置避免了无电系统上拉或下拉信号,从而导致通信问题。

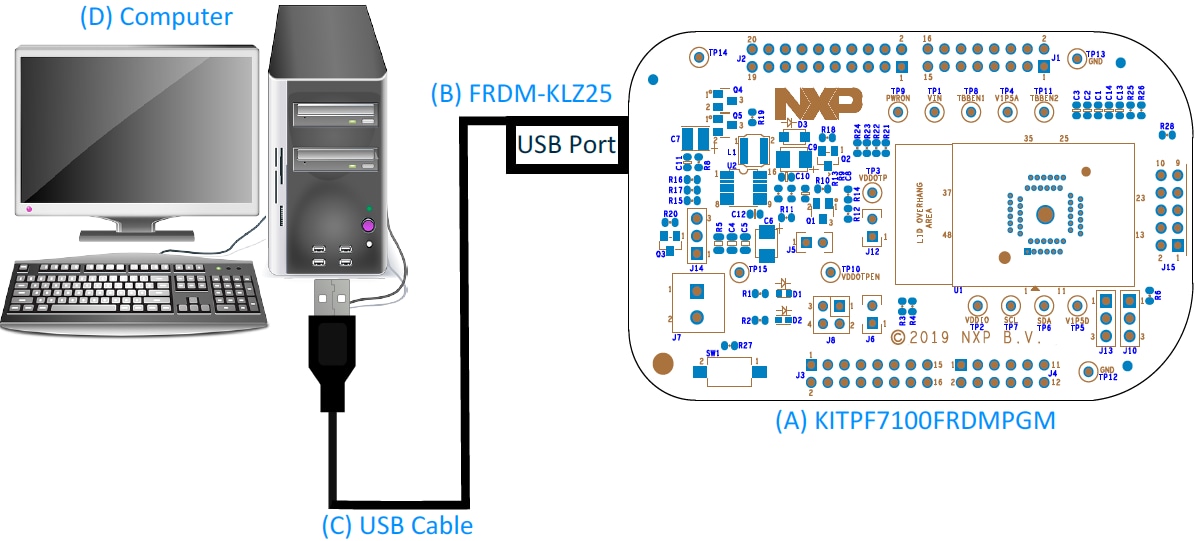

  2. 将USB线缆从PC连接到Freedom板上的USB端口。
    • 绿色LED应该亮起。

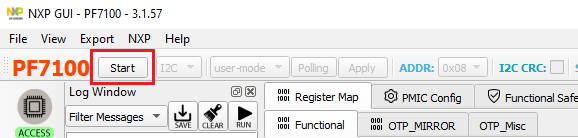

  3. 如果连接了有效的板,USB-HID连接会自动搜索KITPF7100FRDMEVM。这由GUI左上角的活动开始按钮显示,然后单击开始创建连接。 恩智浦GUI PF7100

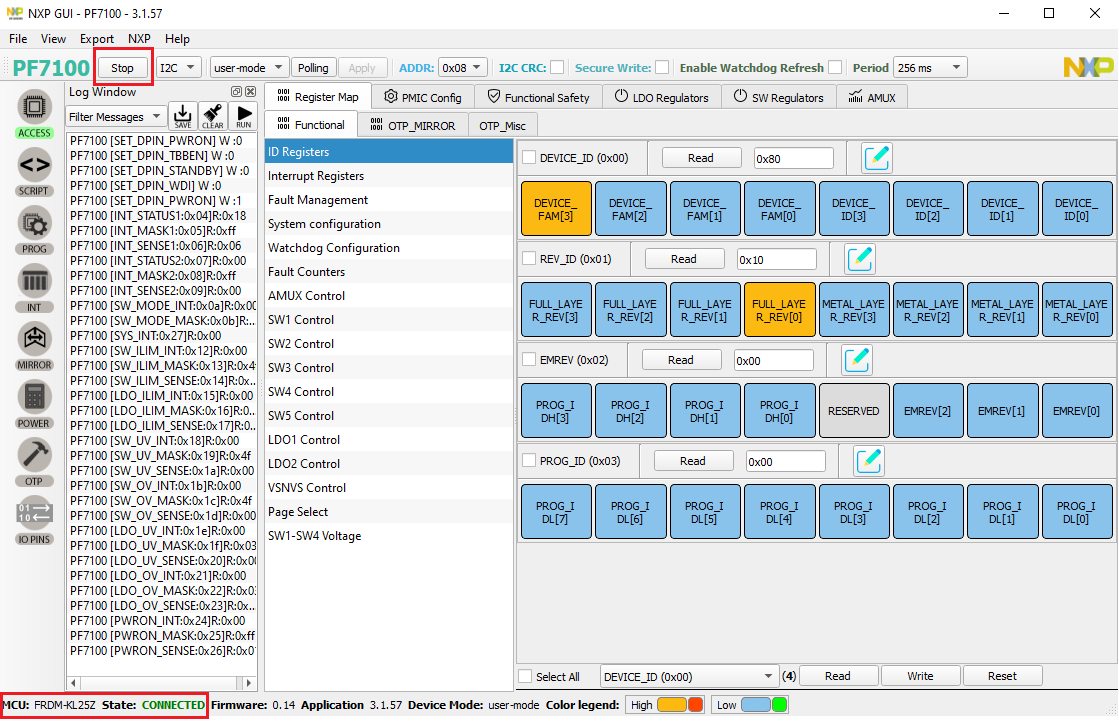

    单击后,开始按钮变为停止。可以从NXPGUI的左下角读取设备状态。 恩智浦GUI单击开始
  4. 如果正确识别了该板,请按Freedom板上的Reset(重置)按钮。

一旦设备连接好,系统就可以执行OTP编程。

4.1 支持其他板

有关硬件配置的更多详细信息,请参见UM11482,KITPF7100FRDMPGM评估板用户手册。

4.2 即买即用

开始嵌入式应用开发。

5. 了解详情

5.1 产品汇总页

PF7100产品汇总页面位于:http://www.nxp.com/PF7100.

5.2 工具汇总页

KITPF7100FRDMPGM板的工具汇总页面位于:https://www.nxp.com/KITPF7100FRDMPGM

该页面提供概述信息、技术和功能规格、订购信息、文档以及软件。快速入门指南提供适用于使用KITPF7100FRDMPGM板的快速参考信息,包括可下载资产。
